Descripción general
El JDZX9-35G/210 es un transformador de tensión monofásico interior con aislamiento epoxi moldeado, diseñado para sistemas de media tensión de 35 kV. Utiliza tecnología avanzada de aislamiento epoxi moldeado, garantizando alta rigidez dieléctrica y funcionamiento libre de mantenimiento en entornos interiores.
Este transformador admite múltiples clases de precisión (0.2, 0.5, 1.0) y presenta una configuración de devanados Y/△ con devanado residual en delta abierta para detección de fallas a tierra. Es adecuado para aplicaciones de medición de energía, monitoreo de tensión y protección por relés, cumpliendo con los niveles estándar de aislamiento de 40.5/80/185 kV y ofreciendo una potencia térmica límite de hasta 600 VA.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40.5/80/185 kV |
| Clases de precisión | 0.2, 0.5, 1.0 |
| Potencia térmica límite | 600 VA |
| Configuración de devanados | Y/△ con residual en delta abierta |
| Fase | Monofásico |
| Tipo de instalación | Interior |
| Material aislante | Resina epoxi moldeada |
| Peso | 42.15 kg |
Construcción

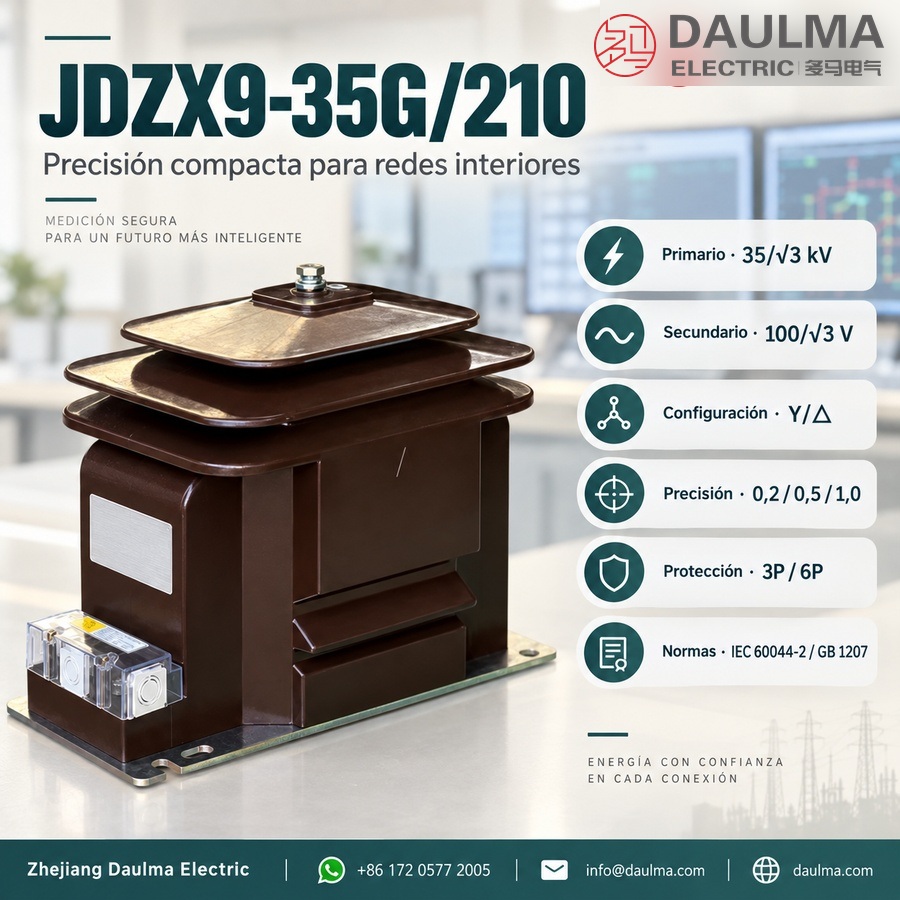

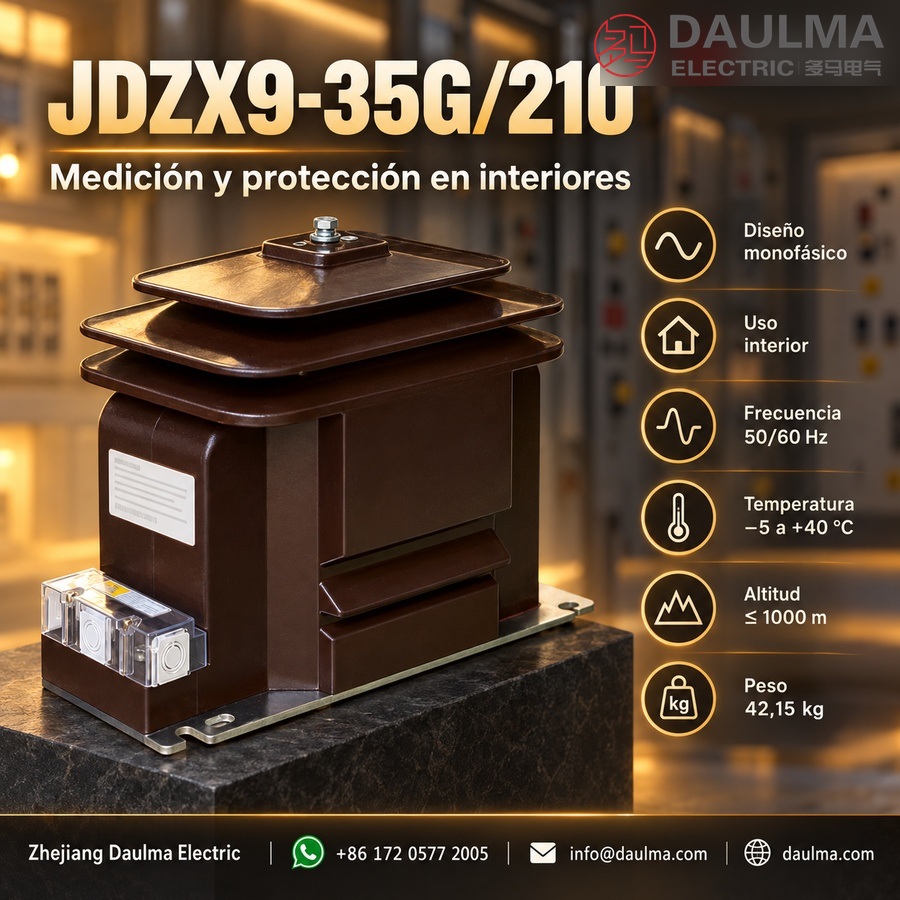

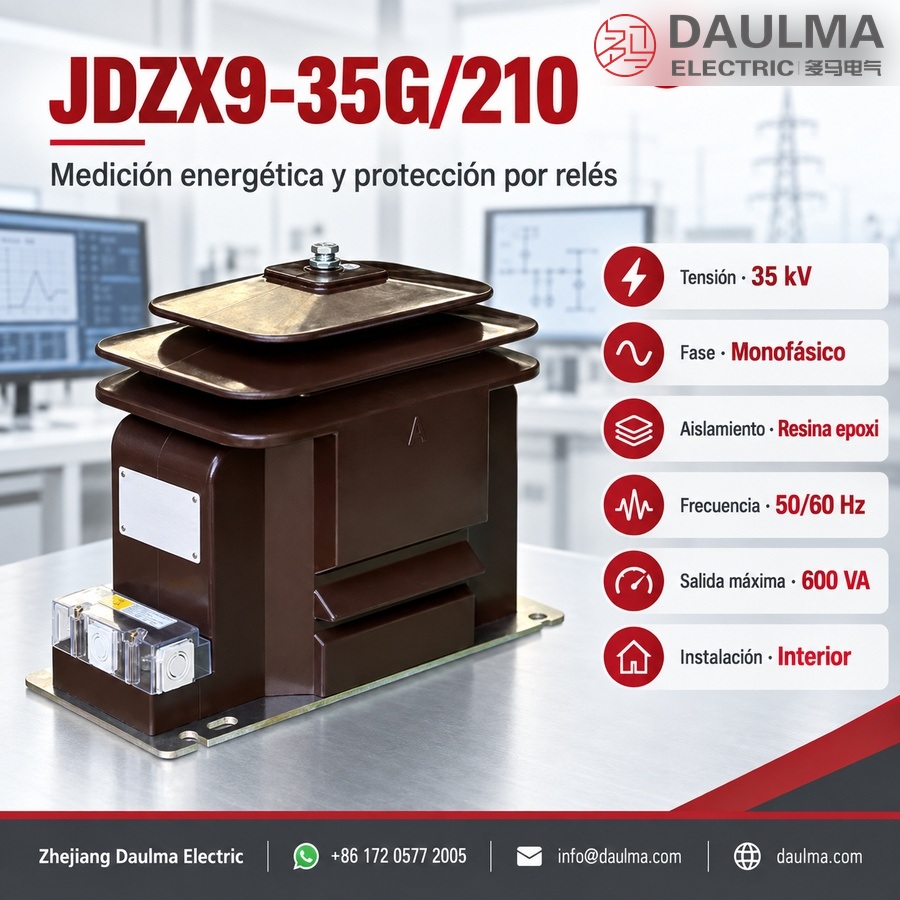

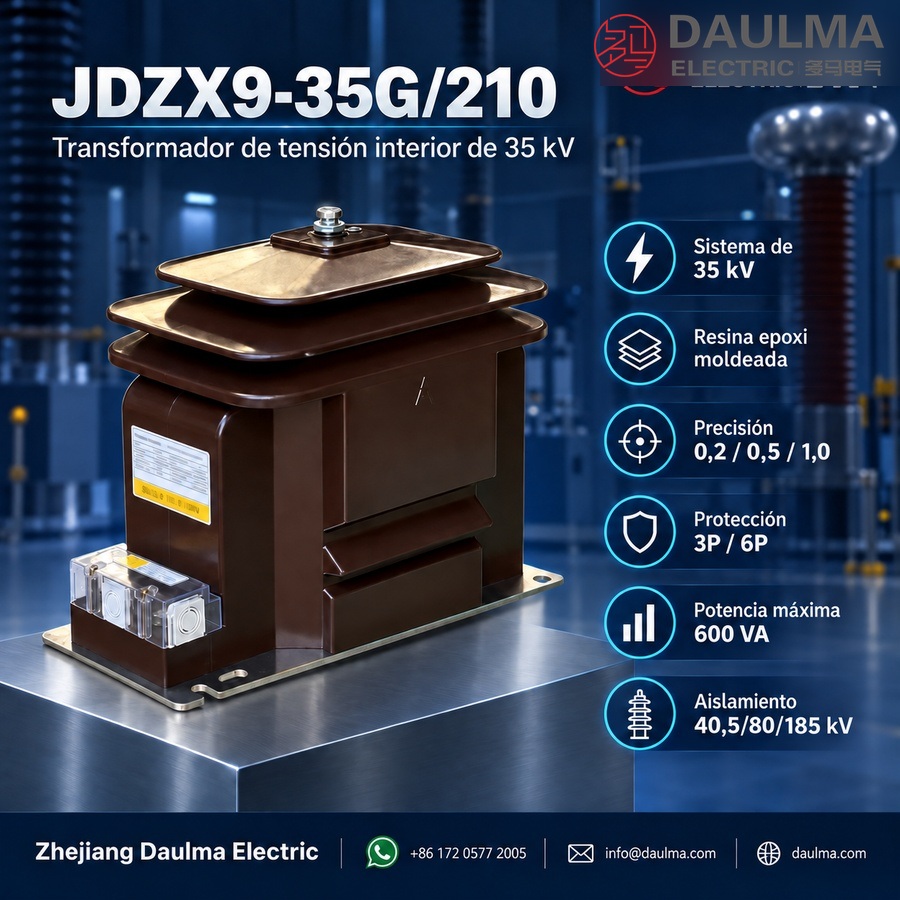

El JDZX9-35G/210 presenta una robusta construcción de resina epoxi moldeada con estructura aislante escalonada que incrementa la distancia de fuga y la resistencia al rastreo superficial. La carcasa de resina color marrón oscuro proporciona excelente aislamiento eléctrico y resistencia mecánica, cumpliendo con los requisitos del nivel de aislamiento 40.5/80/185 kV. Una caja de bornes transparente protege las conexiones secundarias permitiendo inspección visual, y una placa base metálica asegura un montaje firme dentro de conjuntos de celdas interiores. El diseño elimina la necesidad de aislamiento con aceite o gas, resultando en una unidad libre de mantenimiento, resistente al fuego y apta para operación interior prolongada.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico (tres unidades para sistema trifásico)
- Mantenimiento: Mínimo (diseño epoxi)
Parámetros técnicos
El JDZX9-35G/210 es un transformador de tensión monofásico interior epoxi de 35 kV diseñado para operar en temperaturas ambiente de -5 °C a +40 °C y altitudes estándar hasta 1000 m. Cumple con las normas GB1207-2006 e IEC60044-2:2003 y es compatible con sistemas de 50 Hz y 60 Hz.
| Tensión nominal (kV) | Aislamiento
nominal (kV) |
Clase de precisión /
Potencia nominal (VA) |
Potencia
máxima (VA) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/3 | 40.5/80/185 | 0.5/3(6)P 60/100 0.2/3(6)P 30/100 1/3(6)P 100/100 |
600 |
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3(6)P 15/20/100 0.5/0.5/3(6)P 30/30/100 |
Advertencia: No se permite realizar ensayo de tensión soportada a frecuencia industrial entre primario y secundario ni entre secundario y tierra; únicamente se permite el ensayo de tensión soportada inducida.
Nota: La potencia nominal y su clase de precisión correspondiente admiten una sola alternativa. Si los datos del usuario exceden los rangos mencionados, deberán acordarse entre fabricante y comprador.
Instalación y cableado
Dimensiones generales
Dimensiones totales: 320 mm (ancho superior) × 420 mm (ancho base) × 300 mm (altura). Distancia de fuga: 710 mm. Peso: aproximadamente 42.15 kg. Orificios de montaje: M6 y M10 en placa base. Borna de tierra: M8.
Diagrama de conexiones
Conexión Y/△ (tres devanados): los terminales primarios A, B, C se conectan en configuración estrella. Las salidas secundarias a, b, c se utilizan en circuitos de medición, mientras que los terminales da/dn proporcionan conexión en delta abierta para detección de fallas a tierra.
Selección y preguntas frecuentes
Guía de selección
- Clase de precisión: Seleccione clase 0.2 para facturación, 0.5 para monitoreo, 1.0 para medición general o 3(6)P para aplicaciones de protección.
- Configuración de devanados: Elija tres devanados (Y/△) para medición y protección básicas, o cinco devanados para salidas secundarias duales y mayor redundancia.
- Adecuación de carga: Asegúrese de que la potencia nominal (p. ej., 30/100 VA) coincida con la carga conectada para mantener la precisión especificada.
- Adecuación ambiental: Verifique que la temperatura ambiente (-5 °C a +40 °C) y la altitud (≤1000 m estándar) coincidan con su ubicación de instalación interior.
- Relación de tensión: Especifique la relación requerida (p. ej., 35/√3 / 0.1/√3 / 0.1/3 kV) según las necesidades del sistema y de medición.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión a más de 1000 metros de altitud?
Sí, bajo pedido. La versión estándar opera hasta 1000 m y -5 °C a +40 °C. Contacte con nosotros para confirmar diseños de altitudes superiores.
Q2: ¿Qué clase de precisión se requiere para mediciones de facturación energética?
Seleccione la clase 0.2 para mediciones de alta precisión. Este modelo ofrece clases 0.2, 0.5 y 1 con potencias nominales de 15 a 100 VA. El aislamiento de resina epoxi asegura estabilidad.
Q3: ¿Cómo se conecta este transformador monofásico en un sistema trifásico de 60 Hz?
Se utilizan tres unidades idénticas para formar el sistema trifásico. El equipo soporta frecuencias de 50 Hz y 60 Hz sin problemas. Verifique el diagrama de conexión en su proyecto.
Q4: ¿Este transformador de 35 kV cumple con normas internacionales IEC?
Sí, cumple con las normas GB1207-2006 e IEC60044-2:2003. El aislamiento es de resina epoxi moldeada con niveles de 40.5/80/185 kV. Solicite los certificados de fábrica actualizados al equipo de ventas.
Q5: ¿Cuándo se deben solicitar los protocolos de pruebas de fábrica?
Se deben solicitar tras la confirmación del pedido. Las pruebas de rutina se ejecutan según IEC60044-2:2003 para validar el aislamiento de resina epoxi. Contacte a su representante para gestionar los documentos de su lote.
Q6: ¿Para qué tipo de instalaciones se utiliza este transformador monofásico?
Se utiliza en celdas interiores, subestaciones y puntos de distribución de 35 kV. Su diseño en resina epoxi moldeada garantiza un mantenimiento mínimo. La tensión nominal es de 35/√3 kV.
Q7: ¿Cuál es la potencia térmica máxima soportada por este equipo?
La potencia máxima térmica es de 600 VA. Las potencias nominales varían entre 15 y 100 VA según la clase de precisión elegida. Confirme los cálculos de carga con nuestro equipo técnico.
