Přehled

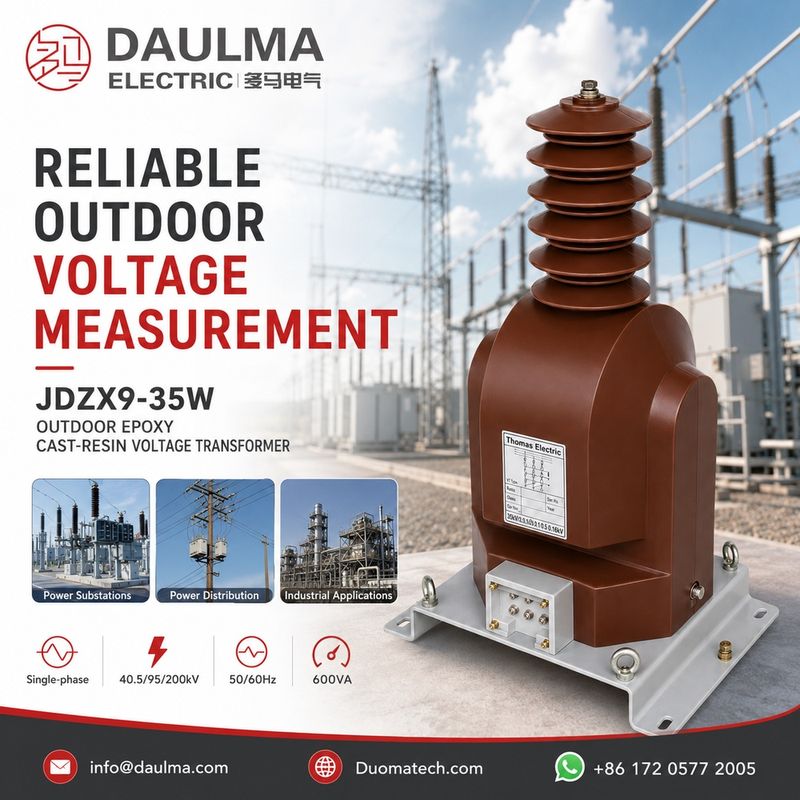

JDZX9-35W je jednofázový venkovní napěťový transformátor 35 kV s epoxidovou litou izolací, navržený pro měření vysokého napětí v znečištěném prostředí. Disponuje prodlouženou průraznou vzdáleností 1327 mm, která zvyšuje odolnost proti povrchovému přeskoku ve znečištěných podmínkách, a je proto vhodný pro pobřežní, průmyslové a vlhké lokality.
Je k dispozici v třídách přesnosti 0,2, 0,5 a 1,0 a podporuje třívývodové (Y/△) nebo čtyřvývodové (Y/Y/△) zapojení pro účely měření i ochrany. S tepelným výkonem až 600 VA splňuje normy GB20840.3-2013 a IEC61869-3:2011 a spolehlivě pracuje v teplotním rozsahu od -5 °C do +50 °C.
Přehled hlavních parametrů
| Parametr | Hodnota |
|---|---|
| Síťové napětí | 35 kV |
| Úroveň izolace | 40,5/95/185 kV |
| Průrazná vzdálenost | 1327 mm |
| Třídy přesnosti | 0,2 / 0,5 / 1,0 |
| Sekundární vinutí | 3 nebo 4 |
| Tepelný limitní výkon | 600 VA |
| Fáze | Jednofázový |
| Typ instalace | Venkovní |
| Izolační materiál | Epoxidová litina |
| Provozní teplota | -5 °C až +50 °C |
| Normy | GB20840.3-2013, IEC61869-3:2011 |
Konstrukce
Transformátor JDZX9-35W má robustní izolační systém z epoxidové litiny, který zcela obaluje všechny aktivní součásti a poskytuje vynikající odolnost proti vlhkosti, UV záření a chemickým znečišťujícím látkám. Pevná dielektrická konstrukce eliminuje potřebu plnění olejem, těsnění nebo pravidelné údržby, jako je testování oleje či kontrola těsnění. Plášť je formován s hlubokými žebry a okapy, aby dosáhl požadované průrazné vzdálenosti 1327 mm, což je klíčové pro prevenci povrchového přeskoku ve znečištěném prostředí. Všechny vnější povrchy jsou formulovány pro dlouhodobé venkovní použití, což zajišťuje rozměrovou stabilitu a elektrickou integritu při tepelných cyklech a environmentálním namáhání. Konstrukce zahrnuje integrované upevnění pro bezpečnou montáž na základnu a správné uzemnění při zachování bezpečné vzdálenosti pro provozní přístup.
Technické parametry
Provozní podmínky
- Poloha instalace: Venkovní rozvodny, rozváděče nebo přenosové sítě
- Okolní teplota: -5 °C až +50 °C
- Nadmořská výška: ≤ 1000 m (standard), vyšší nadmořská výška na požádání
- Fázové zapojení: Jednofázové (pro třífázové systémy se používají tři jednotky)
- Stupeň znečištění: Stupeň III–IV (vhodné pro silně znečištěné průmyslové a pobřežní oblasti)
- Odolnost proti UV záření: Vynikající (epoxidová pryskyřice poskytuje ochranu před UV zářením)
- Ochrana proti vlhkosti: Kompletní bariéra proti vlhkosti (epoxidová konstrukce)
Technické parametry
Transformátor JDZX9-35W je jednofázový venkovní napěťový transformátor 35 kV s epoxidovou litou izolací určený pro provoz při okolních teplotách od -5 °C do +50 °C a standardní nadmořské výšce do 1000 m. Splňuje normy GB20840.3-2013 a IEC61869-3:2011, disponuje prodlouženou průraznou vzdáleností a dvojitými nebo trojitými sekundárními vinutími pro měření, ochranu a detekci poruch země.
Varianty modelu
| Model | Jmenovité napětí (kV) |
Třída přesnosti a jmenovitý výkon (VA) |
Tepelný limitní výkon (VA) |
Jmenovitá úroveň izolace (kV) |
|---|---|---|---|---|
| JDZX9-35W (třívývodový) |
35/√3 / 0,1/√3 / 0,1/3 | 0,2/6P(3P): 45/100 0,5/6P(3P): 100/100 1,0/6P(3P): 200/100 |
600 | 40,5/95/200 |
| JDZX9-35W (čtyřvývodový) |
35/√3 / 0,1/√3 / 0,1/√3 / 0,1/3 | 0,2/0,2/6P(3P): 20/20/100 0,2/0,5/6P(3P): 20/30/100 0,5/0,5/6P(3P): 40/40/100 |
600 | 40,5/95/200 |
Poznámka 2: Čtyřvývodová konfigurace (35/√3 / 0,1/√3 / 0,1/√3 / 0,1/3) – rozšířená konfigurace se dvěma sadami sekundárních výstupů pro oddělené měřicí a ochranné obvody.
Poznámka 3: Jmenovitý výkon a jemu odpovídající třída přesnosti jsou pro každý transformátor voleny pouze v jedné variantě.
Poznámka 4: Pokud požadavky uživatele přesahují výše uvedené rozsahy, budou podléhat dohodě mezi výrobcem a kupujícím.
Instalace a zapojení
Rozměrový výkres
Celková výška: 695 ± 5 mm, šířka základny: 385 mm, hloubka základny: 310 mm. Hmotnost: cca 69 kg. Montáž je zajištěna pomocí 6×M6 šroubů na základní desce. Pro údržbu je vyžadována minimální vzdálenost 500 mm kolem jednotky.
Schéma zapojení
Transformátor JDZX9-35W podporuje jak třívývodové, tak čtyřvývodové konfigurace. Ve verzi se třemi vinutími jsou primární svorky A, B, C zapojeny do hvězdy s nulovým bodem N. Sekundární výstupy a, b, c (zapojené do hvězdy) slouží pro měření, zatímco svorky da/dn tvoří otevřený trojúhelník pro detekci poruch země. Varianta se čtyřmi vinutími přidává druhou sadu sekundárních výstupů – 2a, 2b, 2c – s nulovým bodem 2n, určenou pro ochranné obvody.
Výběr a časté otázky
Návod pro výběr
- Znečištěné prostředí: Vyberte JDZX9-35W pro těžké znečištění (stupeň III–IV) díky jeho prodloužené průrazné vzdálenosti 1327 mm, která zabraňuje povrchovému přeskoku za znečištěných podmínek.
- Konfigurace vinutí: Zvolte třívývodové zapojení (Y/△) pro základní měření a ochranu nebo čtyřvývodové (Y/Y/△) pro dva sekundární výstupy a redundanci systému.
- Požadavky na přesnost: Třída 0,2 se používá pro fakturační měření, 0,5 pro monitorování, 1,0 pro běžné měření a 6P(3P) pro ochranné aplikace.
- Přizpůsobení zátěže: Ujistěte se, že jmenovitý výkon (např. 45/100 VA) odpovídá připojené zátěži; tepelný limitní výkon je pro všechny konfigurace 600 VA.
- Vhodnost pro prostředí: Ověřte, zda okolní teplota (-5 °C až +50 °C), nadmořská výška (≤ 1000 m standardně) a stupeň znečištění odpovídají podmínkám vašeho provoziště.
- Údržba: Ideální pro nízkou údržbu – konstrukce z epoxidové litiny eliminuje nutnost testování oleje a kontroly těsnění.
Často kladené otázky
Otázka 1: Proč je průrazná vzdálenost 1327 mm důležitá?
Průrazná vzdálenost 1327 mm výrazně zvyšuje odolnost proti povrchovému přeskoku ve znečištěném prostředí, což činí JDZX9-35W vhodným pro pobřežní oblasti se solným aerosolem, průmyslové zóny s chemickými usazeninami a prašné prostředí, kde by standardní izolace mohla selhat za vlhkých a znečištěných podmínek.
Otázka 2: Jakou údržbu tento transformátor z epoxidové litiny vyžaduje?
Transformátory z epoxidové litiny, jako je JDZX9-35W, jsou prakticky bezúdržbové. Doporučují se pouze pravidelné vizuální prohlídky na poškození nebo silné znečištění. Není nutné odebírat vzorky oleje, kontrolovat těsnění ani doplňovat kapaliny, což snižuje náklady na životní cyklus a výpadky.
Otázka 3: Která třída přesnosti je nejvhodnější pro fakturační měření?
Pro fakturační měření je vyžadována třída přesnosti 0,2, která zajišťuje vysoce přesné měření energie. Třída 0,5 je přijatelná pro interní monitorování, zatímco ochranné obvody obvykle používají třídu 6P(3P).
Otázka 4: Jakou maximální zátěž může transformátor zvládnout?
Verze se třemi i čtyřmi vinutími mají tepelný limitní výkon 600 VA, což znamená, že mohou bezpečně dodávat až 600 voltampérů bez překročení povoleného nárůstu teploty – i při horní mezí okolní teploty +50 °C.
Otázka 5: Můžu objednat vlastní převodové poměry pro svůj projekt?
Ano. Standardní převody zahrnují 35/√3 / 0,1/√3 / 0,1/3 kV a 35/√3 / 0,1/√3 / 0,1/√3 / 0,1/3 kV, ale vlastní převodové poměry lze vyrobit na požádání. Kontaktujte náš inženýrský tým ohledně proveditelnosti a dodací lhůty.
Otázka 6: Jak dlouhou životnost má JDZX9-35W v provozu?
Při správné instalaci a běžných provozních podmínkách nabízí JDZX9-35W životnost přesahující 30 let. Jeho pevná izolace z epoxidové litiny odolává stárnutí, vlhkosti a znečištění, což zajišťuje stabilní výkon bez degradace v čase.
Otázka 7: Je tento transformátor vhodný pro pobřežní rozvodny?
Ano. Kombinace izolace z epoxidové litiny a průrazné vzdálenosti 1327 mm poskytuje vynikající odolnost proti solnému aerosolu, vlhkosti a vodivému znečištění, což jej činí vysoce spolehlivým v pobřežních prostředích, kde jsou rizika koroze a povrchového přeskoku zvýšená.
Často kladené otázky
Q1: K čemu se používá tento 35kV jednofázový napěťový transformátor?
Slouží pro venkovní rozvodny a přenosové sítě do 35 kV. Poskytuje signály pro měření, ochranu a detekci poruch země. Pro konkrétní schéma zapojení kontaktujte naše techniky.
Q2: Lze transformátor instalovat v silně znečištěných pobřežních oblastech?
Ano, je vhodný pro stupeň znečištění III až IV. Epoxidová izolace zajišťuje odolnost proti UV záření a kompletní bariéru proti vlhkosti. Vhodnost pro specifickou lokalitu potvrzuje výrobce.
Q3: Které mezinárodní normy tento venkovní transformátor splňuje?
Výrobek splňuje normy GB20840.3-2013 a IEC61869-3:2011. Disponuje prodlouženou průraznou vzdáleností pro venkovní provoz. Technickou dokumentaci a certifikáty si vyžádejte u obchodního oddělení.
Q4: Jaké sekundární vinutí vybrat pro měření a ochranu?
Transformátor nabízí dvojitá nebo trojitá sekundární vinutí. Pro měření zvolte třídu přesnosti 0,2 s výkonem 45 VA, pro ochranu třídu 6P nebo 3P se 100 VA. Přesnou konfiguraci konzultujte s inženýry.
Q5: Je možná instalace v nadmořské výšce nad 1000 metrů?
Standardní provedení je určeno pro nadmořskou výšku do 1000 m. Pro vyšší nadmořské výšky je nutná úprava izolace a specifikace. Pro individuální kalkulaci kontaktujte výrobce.
Q6: Jaké certifikáty a dokumenty obdržíte při dodávce transformátoru?
Certifikaci a rozsah dokumentace potvrzuje výrobce dle konkrétního projektu a cílové destinace. Pro přesný seznam záruk a výstupních protokolů kontaktujte obchodní oddělení.
Q7: Jde o venkovní nebo vnitřní typ napěťového transformátoru?
Jedná se o venkovní typ (model JDZX9-35W) s litou epoxidovou izolací. Je konstruován výhradně pro venkovní rozvodny a přenosové sítě. Pro ověření dostupnosti a dodacích lhůt kontaktujte prodejce.
