Descripción general

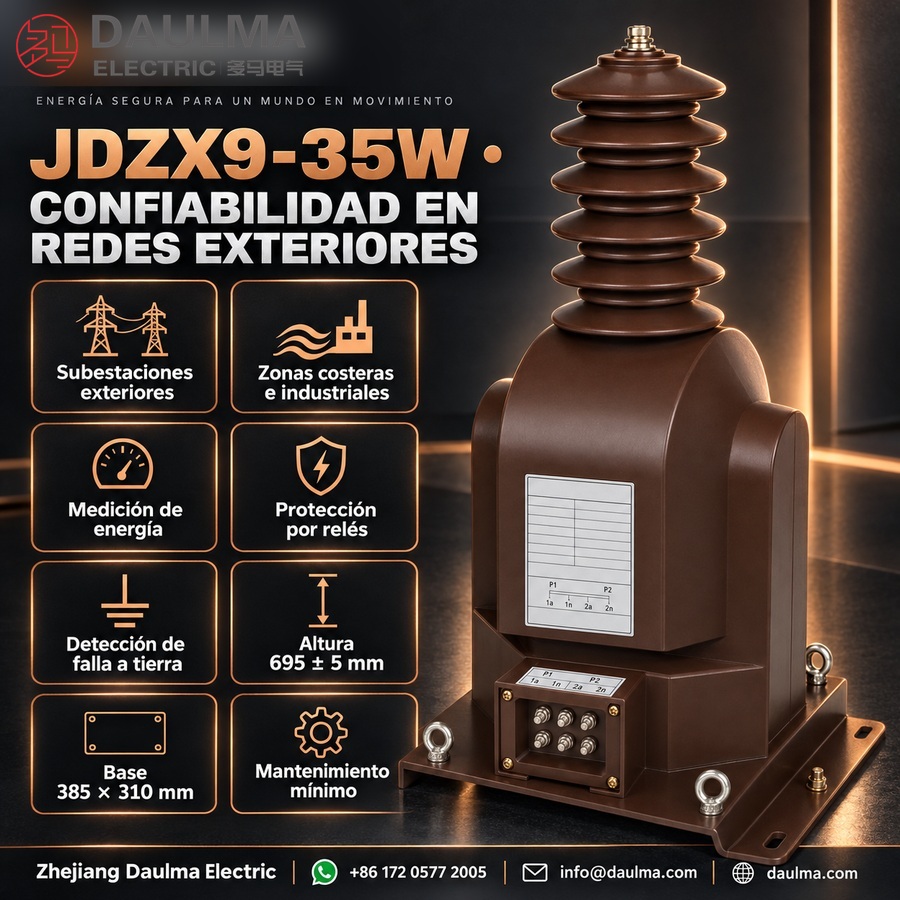

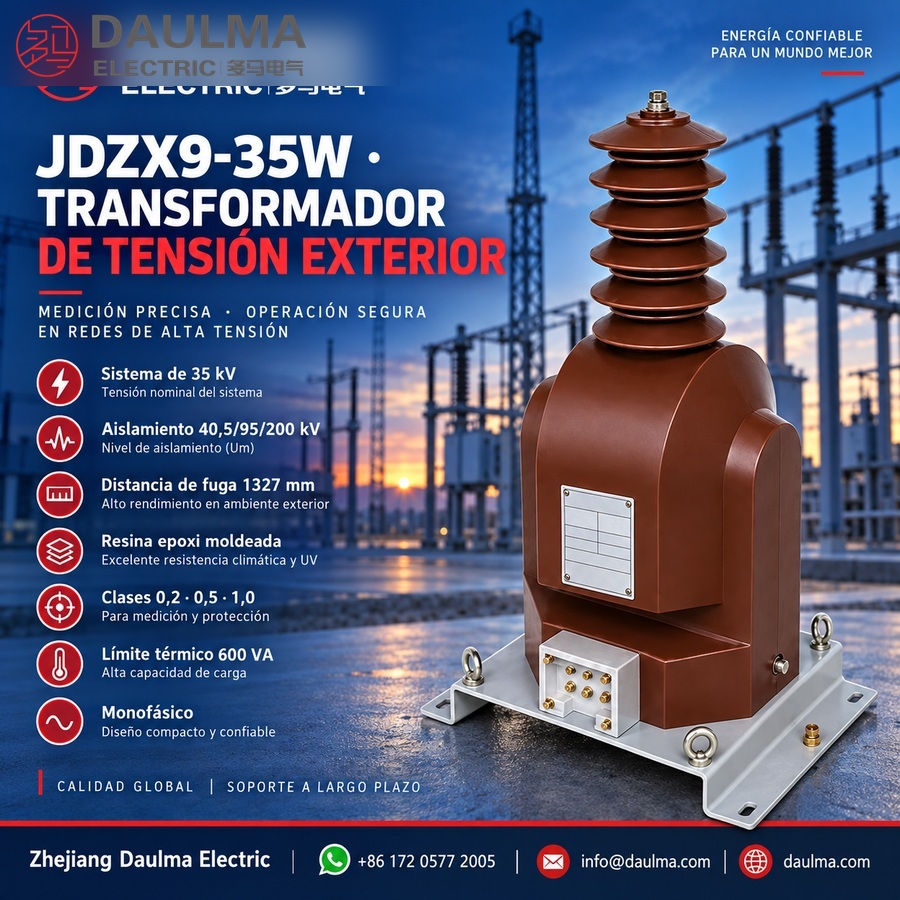

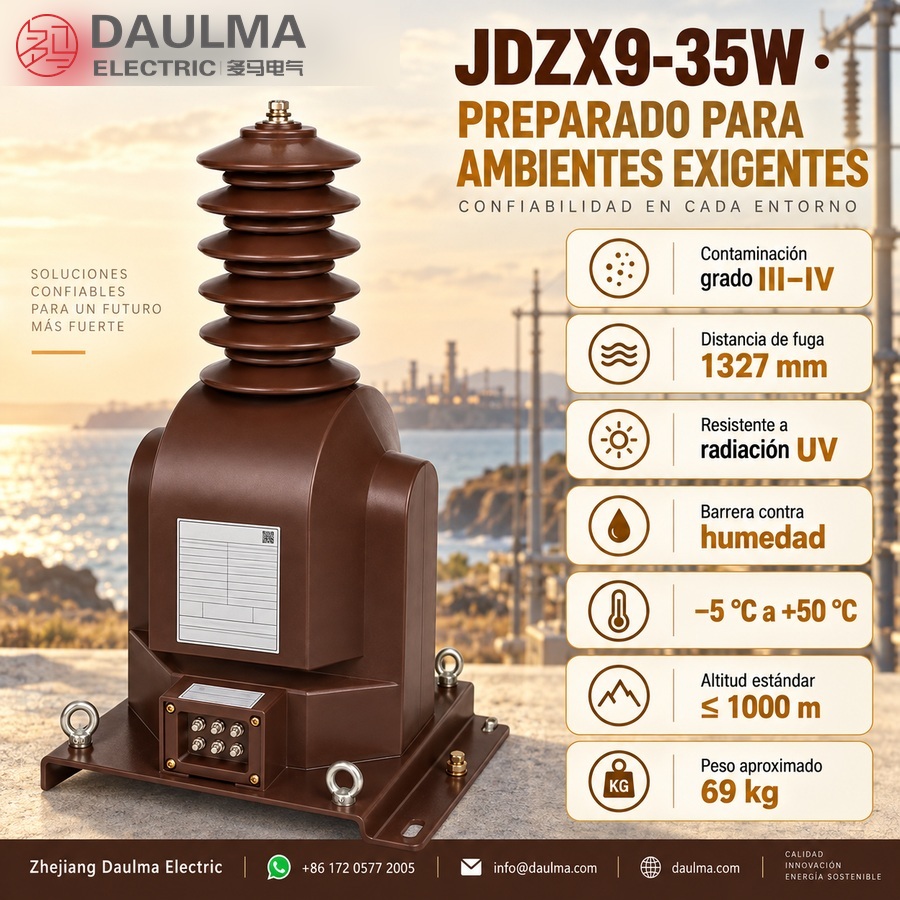

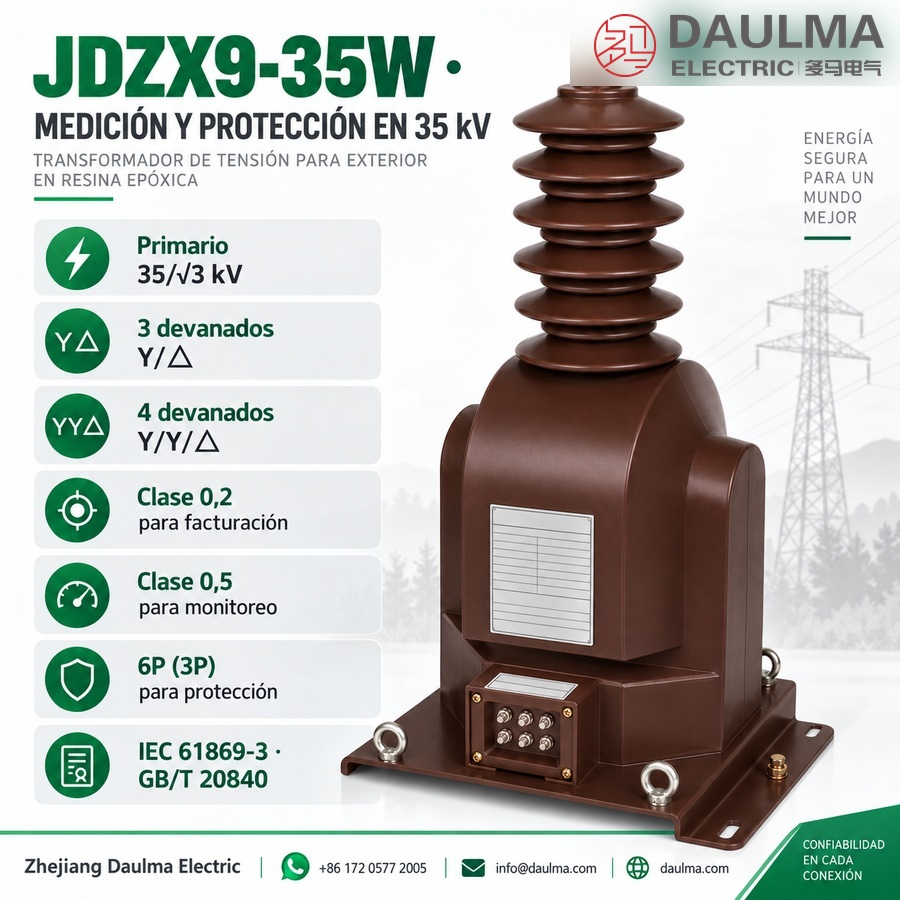

El JDZX9-35W es un transformador de tensión monofásico para exteriores de 35 kV con aislamiento en resina epoxi moldeada, diseñado para medición en alta tensión en entornos contaminados. Cuenta con una distancia de fuga extendida de 1327 mm para mejorar la resistencia al flameo por contaminación, lo que lo hace adecuado para zonas costeras, industriales y de alta humedad.
Disponible en clases de exactitud 0,2; 0,5 y 1,0, admite configuraciones de tres devanados (Y/△) o cuatro devanados (Y/Y/△) para aplicaciones de medición y protección. Con una potencia térmica límite de hasta 600 VA, cumple con las normas GB20840.3-2013 e IEC61869-3:2011 y opera de forma fiable entre -5 °C y +50 °C.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40,5/95/185 kV |
| Distancia de fuga | 1327 mm |
| Clases de exactitud | 0,2 / 0,5 / 1,0 |
| Devanados secundarios | 3 o 4 |
| Potencia térmica límite | 600 VA |
| Fase | Monofásico |
| Tipo de instalación | Exterior |
| Material de aislamiento | Resina epoxi moldeada |
| Temperatura de operación | -5 °C a +50 °C |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Construcción
El JDZX9-35W incorpora un robusto sistema de aislamiento en resina epoxi moldeada que encapsula todos los componentes activos, proporcionando excelente resistencia a la humedad, la radiación UV y los contaminantes químicos. La construcción dieléctrica sólida elimina la necesidad de relleno con aceite, juntas o mantenimiento periódico como análisis de aceite o inspección de empaques. La carcasa está moldeada con nervaduras y salientes profundos para lograr la distancia de fuga extendida de 1327 mm, fundamental para prevenir el flameo superficial en ambientes contaminados. Todas las superficies externas están formuladas para exposición prolongada al exterior, garantizando estabilidad dimensional e integridad eléctrica bajo ciclos térmicos y estrés ambiental. El diseño incluye provisiones integradas de montaje para una instalación segura sobre cimentación y puesta a tierra adecuada, manteniendo al mismo tiempo distancias seguras para el acceso operativo.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Configuración de fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado de contaminación: Grado III-IV (adecuado para zonas industriales y costeras con alta contaminación)
- Resistencia UV: Excelente (la resina epoxi proporciona protección UV)
- Protección contra humedad: Barrera completa contra la humedad (construcción en resina epoxi)
Parámetros técnicos
El JDZX9-35W es un transformador de tensión monofásico para exteriores de 35 kV con aislamiento en resina epoxi, diseñado para operar en temperaturas ambiente de -5 °C a +50 °C y altitudes estándar de hasta 1000 m. Cumple con las normas GB20840.3-2013 e IEC61869-3:2011, presenta distancia de fuga extendida y devanados secundarios dobles o triples para medición, protección y detección de falla a tierra.
Variantes del modelo
| Modelo | Tensión nominal (kV) |
Clase de exactitud y potencia nominal (VA) |
Potencia térmica límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JDZX9-35W (Tres devanados) |
35/√3 / 0,1/√3 / 0,1/3 | 0,2/6P(3P): 45/100 0,5/6P(3P): 100/100 1,0/6P(3P): 200/100 |
600 | 40,5/95/200 |
| JDZX9-35W (Cuatro devanados) |
35/√3 / 0,1/√3 / 0,1/√3 / 0,1/3 | 0,2/0,2/6P(3P): 20/20/100 0,2/0,5/6P(3P): 20/30/100 0,5/0,5/6P(3P): 40/40/100 |
600 | 40,5/95/200 |
Nota 2: Configuración de cuatro devanados (35/√3 / 0,1/√3 / 0,1/√3 / 0,1/3) – Configuración mejorada con salidas secundarias duales para circuitos separados de medición y protección.
Nota 3: La potencia nominal y su clase de exactitud correspondiente solo admiten una alternativa por transformador.
Nota 4: Si los datos del usuario exceden los alcances mencionados anteriormente, podrán estar sujetos a un acuerdo entre el fabricante y el comprador.
Instalación y cableado
Dimensiones generales
Altura total: 695±5 mm, ancho de base: 385 mm, profundidad de base: 310 mm. Peso: aproximadamente 69 kg. El montaje se realiza mediante 6 tornillos M6 en la placa base. Se requiere una distancia mínima de 500 mm alrededor de la unidad para facilitar el acceso de mantenimiento.
Diagrama de conexiones
El JDZX9-35W admite configuraciones de tres y cuatro devanados. En la versión de tres devanados, los terminales primarios A, B, C se conectan en configuración estrella con neutro N. Las salidas secundarias a, b, c (conectadas en estrella) se utilizan para medición, mientras que da/dn proporcionan una conexión delta abierta para detección de falla a tierra. La variante de cuatro devanados añade un segundo juego de salidas secundarias —2a, 2b, 2c— con neutro 2n, dedicado a circuitos de protección.
Selección y preguntas frecuentes
Guía de selección
- Entorno contaminado: Seleccione el JDZX9-35W para ambientes con contaminación severa (grado III-IV) gracias a su distancia de fuga extendida de 1327 mm, que previene el flameo en condiciones contaminadas.
- Configuración de devanados: Elija tres devanados (Y/△) para medición y protección básicas, o cuatro devanados (Y/Y/△) para salidas secundarias duales y redundancia del sistema.
- Requisitos de exactitud: Use clase 0,2 para facturación, 0,5 para monitoreo, 1,0 para medición general y 6P(3P) para aplicaciones de protección.
- Adaptación de carga: Asegúrese de que la potencia nominal (p. ej., 45/100 VA) coincida con las cargas conectadas; la potencia térmica límite es de 600 VA para todas las configuraciones.
- Adecuación ambiental: Verifique que la temperatura ambiente (-5 °C a +50 °C), la altitud (≤1000 m estándar) y el grado de contaminación coincidan con las condiciones de su instalación.
- Estrategia de mantenimiento: Ideal para aplicaciones de bajo mantenimiento: el diseño en resina epoxi elimina pruebas de aceite e inspecciones de juntas.
Preguntas Frecuentes
Q1: ¿Cómo afecta la temperatura ambiente al funcionamiento del transformador de tensión JDZX9-35W?
Opera de forma segura entre -5 °C y +50 °C. El aislamiento en resina epoxi garantiza la estabilidad térmica en exteriores. Consulte al fabricante para climas extremos.
Q2: ¿Se pueden usar tres unidades para crear un sistema trifásico?
Sí, es posible. El modelo JDZX9-35W es monofásico, por lo que se requieren tres unidades independientes para sistemas trifásicos. Especifique la configuración de fase al realizar el pedido.
Q3: ¿Qué grado de contaminación soporta el aislamiento en resina epoxi?
Soporta grados de contaminación III y IV. La construcción en resina epoxi ofrece excelente resistencia UV y barrera contra humedad. Consulte las especificaciones para zonas costeras.
Q4: ¿Está disponible este transformador de tensión para altitudes superiores a 1000 metros?
Sí, bajo pedido. La versión estándar es para altitudes ≤ 1000 m. Contacte con nuestro equipo técnico para confirmar las modificaciones necesarias para mayores elevaciones.
Q5: ¿Bajo qué normas internacionales se fabrica y prueba este equipo?
Cumple estrictamente con GB20840.3-2013 e IEC61869-3:2011. Presenta distancia de fuga extendida y devanados secundarios múltiples. Solicite los certificados de fábrica antes de la compra.
Q6: ¿Para qué tipo de subestaciones es adecuado este transformador de 35kV?
Está diseñado para subestaciones exteriores, estaciones de maniobra y redes de transmisión. Su diseño en resina epoxi lo hace ideal para intemperie. Verifique la aplicación exacta con ingeniería.
