Přehled

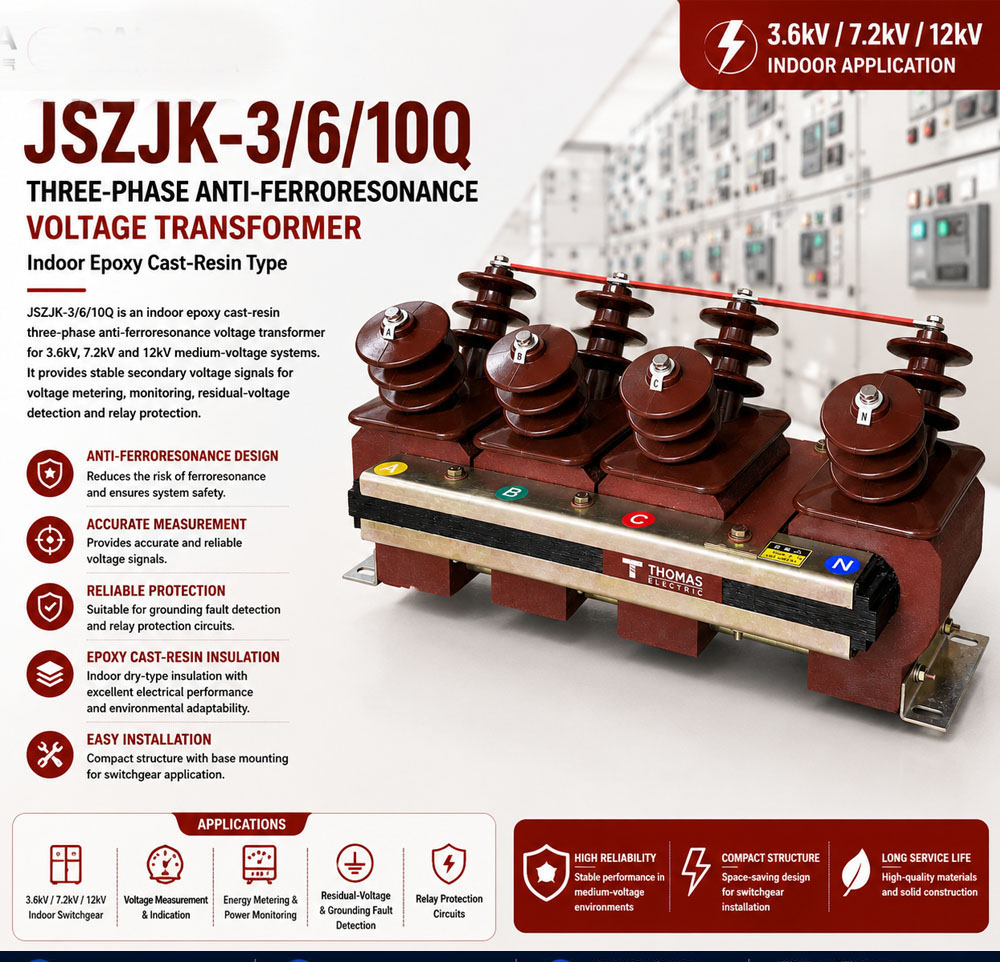

Transformátory JSZJK-6Q a JSZJK-10Q jsou suchého typu, třífázové pětilaločné napěťové transformátory s ochranou proti ferorezonanci určené pro systémy 7,2 kV a 12 kV. Mají polouzavřenou izolaci z epoxidové pryskyřice vhodnou pro vnitřní instalaci ve středněnapěťových rozváděčích.
Navržené pro soustavy 50 Hz nebo 60 Hz tyto transformátory umožňují měření napětí, energetickou evidenci i ochranné funkce relé. Splňují příslušné normy IEC a GB pro přesnost a izolační vlastnosti, což zajišťuje spolehlivý provoz v distribučních sítích, kde je potlačení ferorezonance kritické.
Základní jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Soustavové napětí (Ur) | 7,2 kV (JSZJK-6Q), 12 kV (JSZJK-10Q) |
| Kmitočet | 50 Hz / 60 Hz |
| Třída izolace | Epoxidová pryskyřice, vnitřní použití |
| Fázové zapojení | Třífázové |
| Magnetické jádro | Pětilaločná konstrukce |
| Sekundární vinutí | Jedno nebo dvě |
| Třída přesnosti (měřicí) | 0,2; 0,5 (dle konfigurace) |
| Třída přesnosti (ochranná) | 3P, 6P (dle konfigurace) |
| Tepelné zatížení | Dle IEC 61869-3 |
| Pomocná funkce | Návrh proti ferorezonanci |
| Provozní prostředí | Vnitřní, bez kondenzace |
| Primární jmenovité napětí | 6 kV, 10 kV |
Konstrukce
Transformátory JSZJK-6Q a JSZJK-10Q mají polouzavřenou suchou konstrukci, kde jsou všechny hlavní izolační části zality do epoxidové pryskyřice. To poskytuje vynikající dielektrickou pevnost, odolnost proti vlhkosti a mechanickou robustnost. Jádro má třífázové pětilaločné magnetické uspořádání speciálně navržené k potlačení ferorezonance při jednofázovém zemním spojení nebo přepínacích přechodech. Kompaktní pevná konstrukce eliminuje potřebu olejové nebo plynné izolace, což ji činí ideální pro vnitřní rozváděče. Sekundární vinutí jsou konfigurována buď pro jediný nebo dvojitý výstup, což umožňuje kombinované měřicí a ochranné obvody v jednom tělese.
Technické parametry
Provozní podmínky
- Okolní teplota: -25 °C až +40 °C
- Provozní prostředí: Vnitřní
Technické parametry
Transformátory JSZJK-6 a JSZJK-10Q jsou suchého typu, třífázové pětilaločné napěťové transformátory s ochranou proti ferorezonanci a polouzavřenou izolací z epoxidové pryskyřice, určené pro vnitřní použití v systémech 3,6 kV, 7,2 kV a 12 kV. Provozují se při 50 Hz nebo 60 Hz v rozsahu okolní teploty -25 °C až +40 °C a splňují normy GB20840.3-2013 a IEC61869-3:2011.
Varianty modelů
| Položka | Specifikace |
|---|---|
| Série modelů | JSZJK-3Q, JSZJK-6Q, JSZJK-10Q |
| Typ výrobku | Suchý třífázový pětilaločný napěťový transformátor s ochranou proti ferorezonanci |
| Izolační konstrukce | Polouzavřená epoxidová pryskyřice |
| Instalace | Vnitřní |
| Konstrukce | Třífázové pětilaločné jádro |
| Kmitočet | 50 Hz / 60 Hz |
| Napěťové třídy | 3,6 kV, 7,2 kV, 12 kV |
| Hlavní funkce | Měření napětí, energetická evidence, ochrana relé |
| Normy | GB20840.3-2013, IEC61869-3:2011 a speciální požadavky projektu |
| Okolní teplota | -25 °C až +40 °C |
Technická data
| Typ | Převod napětí (V) |
Třída přesnosti / Jmenovitý výkon (VA) |
Maximální výkon (VA) |
Jmenovitá izolační úroveň (kV) |
|---|---|---|---|---|
| JSZJK-3Q | 3000/√3 : 100/√3 : 100/√3 | 0,2/6P(3P)—20/100 | 600 | 3,6/25/40 |
| JSZJK-6Q | 6000/√3 : 100/√3 : 100/√3 | 0,5/6P(3P)—40/100 | 7,2/30/60 | |
| JSZJK-10Q | 10000/√3 : 100/√3 : 100/√3 | 1/6P(3P)—80/100 | 12/42/75 | |
| JSZJK-6Q | 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,2/6P(3P)—15/15/100 | 500 | 7,2/30/60 |
| JSZJK-10Q | 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,5/0,5/6P(3P)—20/20/100 | 12/42/75 | |
| JSZJK-6Q | 6000/√3 : 100/√3 : 220/√3 : 100/3 | 0,2/3/6P(3P)—15/400/100 | 500 | 7,2/30/60 |
| JSZJK-10Q | 10000/√3 : 100/√3 : 220/√3 : 100/3 | 0,5/3/6P(3P)—20/400/100 | 12/42/75 |
Instalace a zapojení
Instalační schéma
Napěťové transformátory JSZJK-6 a JSZJK-10Q proti ferorezonanci mají velkou integrovanou třífázovou konstrukci určenou pro vnitřní instalaci. Montážní rozměry a celkový obrys je nutno ověřit podle schváleného výkresu před výrobou. Klíčové rozměrové údaje zahrnují celkovou délku 688 mm, montážní/délku tělesa 643 mm, horní rozteč 208±3 / 150±3 / 150±3 mm, celkovou šířku 280 mm, boční šířku 168 mm, celkovou výšku 295 mm a referenční výšku tělesa 170±3 mm. Hmotnost jednotky je přibližně 81,6 kg.
Svorkovnicové schéma
Elektrické propojení musí odpovídat dodanému svorkovnicovému schématu. Svorky jsou jasně označeny pro primární a sekundární vinutí s vyhrazenými svorkami pro fáze A, B, C a střední vodič (N). Sekundární výstupy zahrnují svorky pro měření napětí a pomocná vinutí konfigurovaná k potlačení ferorezonance. Zajistěte, aby všechna zapojení splňovala místní elektrotechnické předpisy a specifikace výrobce.
Výběr a časté otázky
Pokyny pro výběr
- Zvolte model podle napětí: použijte JSZJK-6Q pro primární napětí 6/√3 kV a izolaci třídy 7,2 kV, nebo JSZJK-10Q pro 10/√3 kV a izolaci třídy 12 kV.
- Zvolte balení vinutí: vyberte měřicí + ochranné 100 V, dvojité měřicí obvody 100/√3 V nebo pomocnou verzi 220/√3 V dle schématu projektu.
- Koordinujte přesnost a zatížení: přiřaďte třídu 0,2, 0,5 nebo 1 a třídu 3P/6P ke každému uvedenému VA; hodnoty 500 VA nebo 600 VA chápou pouze jako tepelný výkon.
- Ověřte účinnost proti ferorezonanci: sdělte způsob uzemnění středu, kapacitu sítě a přepínací podmínky – pětilaločný návrh není univerzální zárukou potlačení.
- Schvalte integraci do skříně: ověřte polouzavřenou konstrukci, rozměry 688 × 280 × 295 mm, nosnost 81,6 kg, svorkovnicové schéma, vzdálenosti, uzemnění a zda jsou vyžadovány samostatné primární pojistky.
Často kladené otázky
Otázka 1: Čím se liší verze Q od verze JSZJK-R?
Verze Q má vylepšený návrh proti ferorezonanci. Na rozdíl od verze R tento zdroj neuvažuje integrované primární pojistky – jejich osazení je třeba ověřit zvlášť.
Otázka 2: Jak pětilaločné jádro pomáhá proti ferorezonanci?
Magnetické návratové cesty jsou navrženy pro lepší chování při nulové sekvenci, ale skutečná stabilita stále závisí na kapacitě sítě, uzemnění, přepínání a připojeném zatížení.
Otázka 3: Kdy je potřeba verze se dvěma měřicími vinutími?
Použijte ji, pokud měření a monitorování vyžadují oddělené sekundární obvody 100/√3 V s nezávisle definovanou přesností a zatížením.
Otázka 4: Na co slouží vinutí 220/√3 V?
Jedná se o pomocný výstup třídy 3,0 s jmenovitým výkonem 400 VA pro kompatibilní zátěž rozváděče; ověřte trvalé zatížení, nárazový proud a regulaci napětí.
Otázka 5: K čemu slouží ochranné vinutí 100 V?
Slouží pro schválené schéma reziduálního napětí nebo ochrany ve třídě 3P nebo 6P a 100 VA. Dodržujte přesné integrované třífázové svorkovnicové schéma.
Otázka 6: Povoluje polouzavřená pryskyřičná konstrukce venkovní instalaci?
Ne. Uveřejněný návrh je určen pouze pro vnitřní prostředí a vyžaduje vhodný rozváděč s kontrolovaným znečištěním a kondenzací.
Otázka 7: Co je třeba ověřit před uvedením do provozu?
Ověřte převod, polaritu, přiřazení vinutí, uzemnění sítě, sekundární zátěž a ochranu, osazení primárních pojistek, ochranné uzemnění a předpoklady studie proti ferorezonanci.
Často kladené otázky
Q1: Proč je u transformátoru JSZJK použito pětilaločné jádro proti ferorezonanci?
Pětilaločná konstrukce poskytuje cestu pro nulové magnetické tok, čímž účinně eliminuje ferorezonanční přepětí. Tato ochrana je klíčová pro systémy 3,6 až 12 kV s izolovaným uzlem. Pro konkrétní výpočty kontaktujte technické oddělení.
Q2: Lze tento epoxidový napěťový transformátor instalovat do venkovního prostředí?
Ne, transformátory JSZJK-6Q a 10Q jsou navrženy výhradně pro vnitřní instalaci do rozvoden. Provoz je povolen při okolní teplotě -25 °C až +40 °C. Pro venkovní aplikace zvažte jinou řadu nebo nás kontaktujte.
Q3: Jaké mezinárodní normy tento třífázový transformátor splňuje?
Výrobek je plně v souladu s normami IEC 61869-3:2011 a GB20840.3-2013. Certifikace a testovací protokoly jsou k dispozici na vyžádání. Při objednávce upřesněte specifické požadavky vašeho projektu.
Q4: Pro jaké aplikace v síti 12 kV je tento model vhodný?
Model JSZJK-10Q je ideální pro měření napětí, energetickou evidenci a ochranu relé v systémech do 12 kV. Zajišťuje přesný přenos signálu pro měřicí a ochranné obvody. Přesnou třídu přesnosti upřesněte dle zadání.
Q5: Je možné tento transformátor dodat pro provoz na frekvenci 60 Hz?
Ano, transformátory řady JSZJK jsou konstruovány pro provoz na 50 Hz i 60 Hz. Konkrétní provedení a dodací lhůty pro 60Hz variantu podléhají potvrzení. Pro přesnou nabídku kontaktujte obchodní oddělení.
Q6: Jaký typ izolace používají suché napěťové transformátory JSZJK?
Jedná se o suché transformátory s polouzavřenou izolací z epoxidové pryskyřice. Tento materiál zajišťuje vysokou mechanickou odolnost a bezúdržbový provoz ve vnitřních rozvodnách. Detailní technický list si vyžádejte u výrobce.
