Descripción general

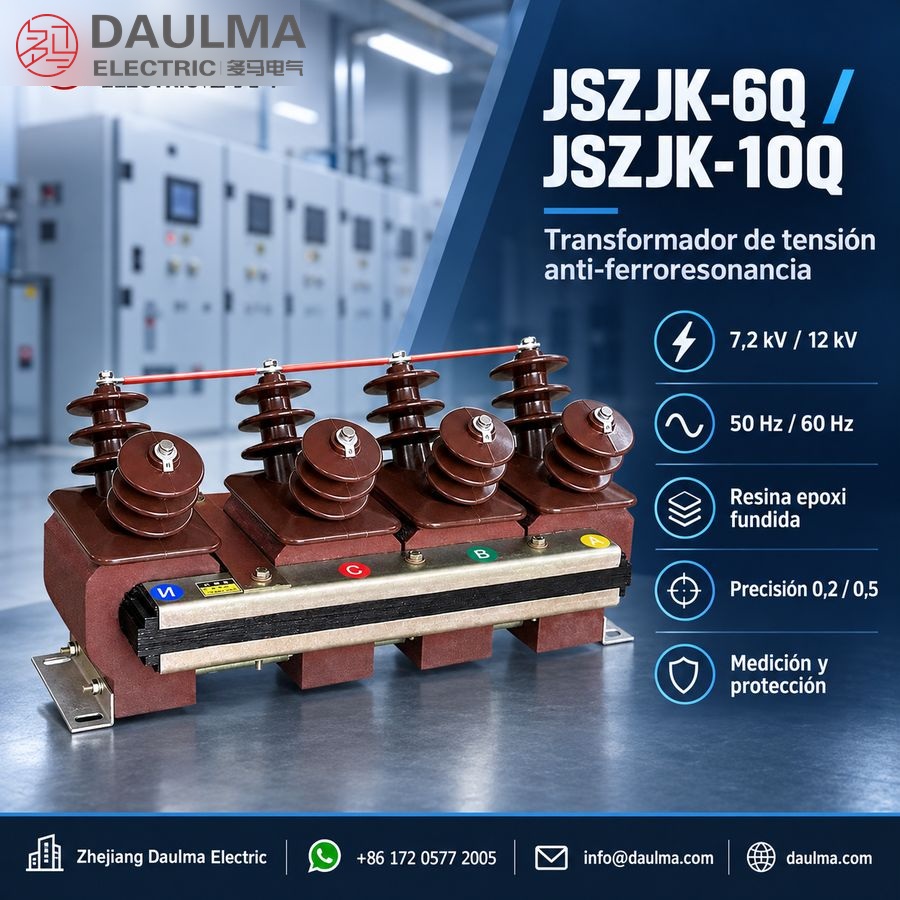

Los modelos JSZJK-6Q y JSZJK-10Q son transformadores de tensión trifásicos de cinco columnas, tipo seco y con diseño anti-ferroresonancia, clasificados para sistemas de 7,2 kV y 12 kV, respectivamente. Cuentan con un sistema de aislamiento semicerrado de resina epoxi fundida, adecuado para instalación interior en celdas de media tensión.
Diseñados para sistemas eléctricos de 50 Hz o 60 Hz, estos transformadores admiten funciones de medición de tensión, facturación energética y protección por relés. Cumplen con las normas IEC y GB aplicables en precisión y desempeño de aislamiento, garantizando operación fiable en redes de distribución donde la supresión de ferroresonancia es crítica.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema (Ur) | 7,2 kV (JSZJK-6Q), 12 kV (JSZJK-10Q) |
| Frecuencia | 50 Hz / 60 Hz |
| Clase de aislamiento | Resina epoxi fundida, uso interior |
| Configuración de fases | Trifásico |
| Núcleo magnético | Estructura de cinco columnas |
| Devanados secundarios | Uno o dos |
| Clase de precisión (medición) | 0,2; 0,5 (según configuración) |
| Clase de precisión (protección) | 3P, 6P (según configuración) |
| Carga térmica | Según IEC 61869-3 |
| Función auxiliar | Diseño anti-ferroresonancia |
| Ambiente de instalación | Interior, sin condensación |
| Opciones de tensión primaria | 6 kV, 10 kV (nominal) |
Construcción

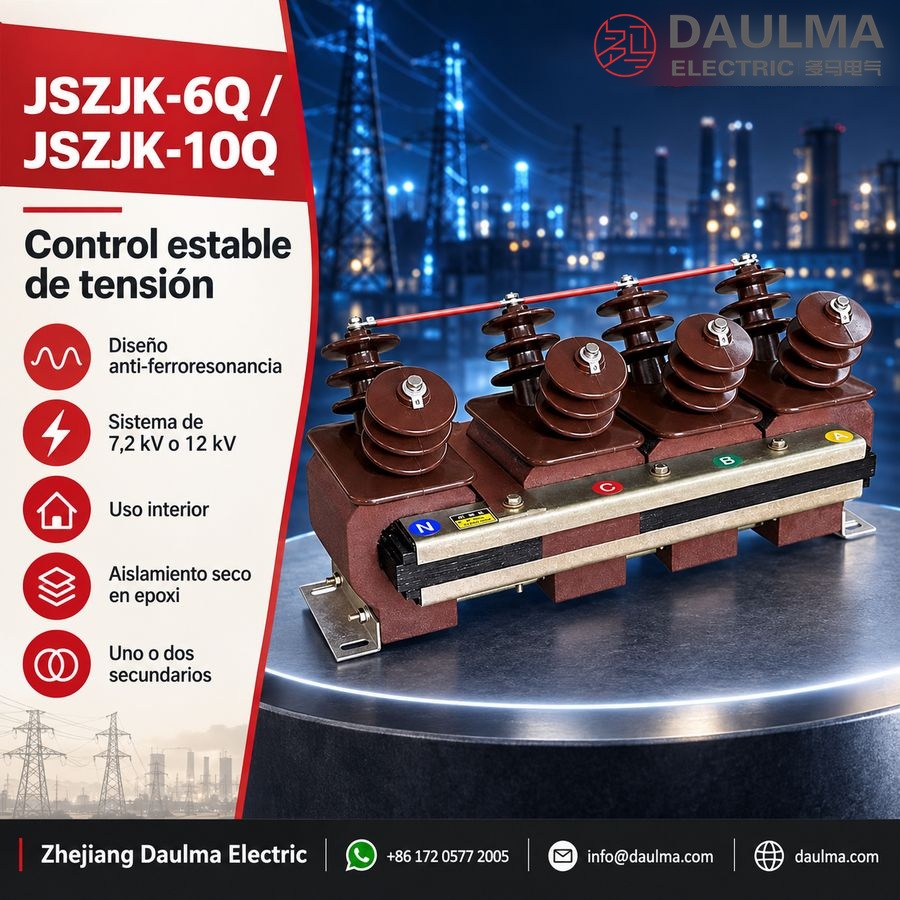

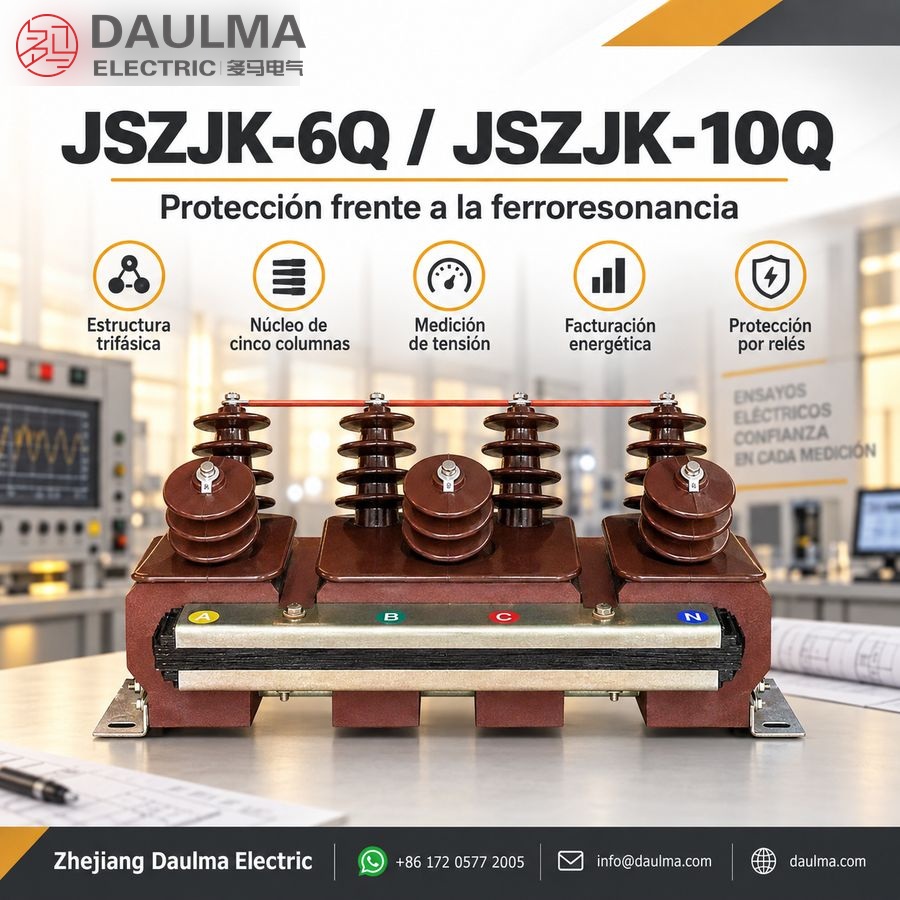

Los modelos JSZJK-6Q y JSZJK-10Q presentan una construcción tipo seco semicerrada, con todos los componentes principales de aislamiento encapsulados en resina epoxi fundida. Esto proporciona excelente rigidez dieléctrica, resistencia a la humedad y robustez mecánica. El núcleo emplea una disposición magnética trifásica de cinco columnas, diseñada específicamente para suprimir la ferroresonancia ante fallas monofásicas a tierra o transitorios de conmutación. Su diseño compacto y sólido elimina la necesidad de aislamiento con aceite o gas, haciéndolo ideal para paneles de celdas interiores. Los devanados secundarios pueden configurarse con una o dos salidas, permitiendo circuitos combinados de medición y protección en una misma unidad.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Ambiente de instalación: Interior
Parámetros técnicos
Los modelos JSZJK-6 y JSZJK-10Q son transformadores de tensión trifásicos de cinco columnas, tipo seco y anti-ferroresonancia, con aislamiento de resina epoxi fundida semicerrada, diseñados para uso interior en sistemas de 3,6 kV, 7,2 kV y 12 kV. Operan a 50 Hz o 60 Hz dentro de un rango de temperatura ambiente de -25 °C a +40 °C y cumplen con las normas GB20840.3-2013 e IEC61869-3:2011.
Variantes de modelo
| Ítem | Especificación |
|---|---|
| Serie de modelo | JSZJK-3Q, JSZJK-6Q, JSZJK-10Q |
| Tipo de producto | Transformador de tensión trifásico de cinco columnas, tipo seco y anti-ferroresonancia |
| Estructura de aislamiento | Resina epoxi fundida semicerrada |
| Instalación | Interior |
| Estructura | Trifásico de cinco columnas |
| Frecuencia | 50 Hz / 60 Hz |
| Clases de tensión | 3,6 kV, 7,2 kV, 12 kV |
| Función principal | Medición de tensión, facturación energética, protección por relés |
| Normas | GB20840.3-2013, IEC61869-3:2011 y requisitos especiales del proyecto |
| Temperatura ambiente | -25 °C a +40 °C |
Datos técnicos
| Tipo | Relación de tensión (V) |
Clase de precisión / Potencia nominal (VA) |
Potencia límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JSZJK-3Q | 3000/√3 : 100/√3 : 100/√3 | 0,2/6P(3P)—20/100 | 600 | 3,6/25/40 |
| JSZJK-6Q | 6000/√3 : 100/√3 : 100/√3 | 0,5/6P(3P)—40/100 | 7,2/30/60 | |
| JSZJK-10Q | 10000/√3 : 100/√3 : 100/√3 | 1/6P(3P)—80/100 | 12/42/75 | |
| JSZJK-6Q | 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,2/0,2/6P(3P)—15/15/100 | 500 | 7,2/30/60 |
| JSZJK-10Q | 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 0,5/0,5/6P(3P)—20/20/100 | 12/42/75 | |
| JSZJK-6Q | 6000/√3 : 100/√3 : 220/√3 : 100/3 | 0,2/3/6P(3P)—15/400/100 | 500 | 7,2/30/60 |
| JSZJK-10Q | 10000/√3 : 100/√3 : 220/√3 : 100/3 | 0,5/3/6P(3P)—20/400/100 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
Los transformadores de tensión trifásicos anti-ferroresonancia JSZJK-6 y JSZJK-10Q presentan una estructura trifásica integrada de gran tamaño, diseñada para instalación interior. Las dimensiones de montaje y el contorno general deben verificarse contra el plano de ingeniería aprobado antes de la producción. Las referencias dimensionales clave incluyen una longitud total de 688 mm, longitud de montaje/cuerpo de 643 mm, separaciones superiores de 208±3 / 150±3 / 150±3 mm, ancho total de 280 mm, ancho lateral de 168 mm, altura total de 295 mm y referencia de altura del cuerpo de 170±3 mm. La unidad pesa aproximadamente 81,6 kg.
Diagrama de conexiones
Las conexiones deben seguir estrictamente el diagrama de cableado proporcionado. Los bornes están claramente identificados para los devanados primario y secundario, con terminales designados para las fases A, B, C y neutro (N). Las salidas secundarias incluyen bornes para medición de tensión y devanados auxiliares configurados para suprimir ferroresonancia. Asegúrese de que todas las conexiones cumplan con las normas eléctricas locales y las especificaciones del fabricante.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo según la tensión: use JSZJK-6Q para tensión primaria de 6/√3 kV y aislamiento clase 7,2 kV, o JSZJK-10Q para 10/√3 kV y aislamiento clase 12 kV.
- Elija la configuración de devanados: seleccione medición más protección a 100 V, dos circuitos de medición a 100/√3 V, o la versión auxiliar a 220/√3 V según el esquema del proyecto.
- Coordine precisión y carga: asigne clases 0,2; 0,5 o 1 y 3P/6P a cada potencia nominal en VA; considere 500 VA o 600 VA únicamente como salida térmica.
- Valide el desempeño anti-ferroresonancia: proporcione el método de puesta a tierra del neutro, la capacitancia del sistema y las condiciones de conmutación, ya que el diseño de cinco columnas no garantiza supresión universal.
- Apruebe la integración en gabinete: verifique la construcción semicerrada, las dimensiones externas de 688 × 280 × 295 mm, el soporte para 81,6 kg, el diagrama de bornes, distancias de seguridad, conexión a tierra y si se requieren fusibles primarios independientes.
Preguntas Frecuentes
Q1: ¿Por qué este diseño elimina la ferroresonancia en redes de 10kV?
Su estructura trifásica de cinco columnas previene este fenómeno. El modelo JSZJK-10Q está diseñado para sistemas de 7,2 kV y 12 kV. Consulte al ingeniero para verificar la aplicación en su red.
Q2: ¿Se puede instalar este equipo en exteriores o subestaciones a la intemperie?
No, su instalación es exclusivamente para interior. Soporta temperaturas ambiente de -25 °C a +40 °C dentro de celdas cerradas. Confirme las condiciones de su sala eléctrica antes de ordenar.
Q3: ¿Qué normas internacionales cumple este transformador de tensión para proyectos de exportación?
Cumple con IEC61869-3:2011 y la norma GB20840.3-2013. Estos estándares garantizan su uso seguro en medición y protección. Solicite los certificados de tipo actualizados a su representante de ventas.
Q4: ¿Para qué funciones principales se utiliza el modelo JSZJK-6Q en subestaciones?
Se utiliza para medición de tensión, facturación energética y protección por relés. Opera en sistemas de 3,6 kV y 7,2 kV con frecuencias de 50 Hz o 60 Hz. Especifique la clase de exactitud requerida en su pedido.
Q5: ¿Es posible personalizar las relaciones de transformación para requisitos especiales del proyecto?
Sí, se admiten requisitos especiales del proyecto bajo confirmación técnica. El aislamiento es de resina epoxi fundida semicerrada. Contacte a fábrica con sus especificaciones exactas para evaluar la viabilidad.
Q6: ¿Cómo clasifica la industria a este transformador de tensión seco trifásico?
Pertenece a la categoría de transformadores de tensión tipo seco anti-ferroresonancia. La serie JSZJK cubre clases de tensión de 3,6 kV a 12 kV. Consulte al proveedor para obtener información detallada del fabricante.
