Přehled
LMZB3-10Q/137 je jednofázový epoxidový litý proudový transformátor určený pro střídavé distribuční soustavy středního napětí 10 kV, 11 kV a 12 kV s jmenovitou frekvencí 50 Hz nebo 60 Hz. Transformátor má plně uzavřené tělo z epoxidové pryskyřice s dutým okénkem uprostřed, kterým lze přímo protáhnout primární vodič – kabel, měděnou lištu nebo sběrnicový systém.
S jmenovitými primárními proudy od 1500 A do 5000 A a sekundárními výstupy 5 A nebo 1 A podporuje kombinované třídy přesnosti pro měření i ochranu, jako jsou 0,2/5P10, 0,5/5P15 a 5P20/5P20. Je vhodný pro měření proudu, elektroměrové aplikace, monitorování vývodů a reléovou ochranu ve vnitřních rozvaděčích. Splňuje standardní izolační úrovně 12/42/75 kV a povrchovou průraznou vzdálenost 240 mm.
Klíčové jmenovité hodnoty
| Parametr | Hodnota |
|---|---|
| Třída napětí | 10 kV / 11 kV / 12 kV |
| Izolační úroveň | 12/42/75 kV |
| Jmenovitá frekvence | 50 Hz nebo 60 Hz |
| Primární proud | 1500 A – 5000 A |
| Sekundární proud | 5 A nebo 1 A |
| Přesnost měření | 0,2, 0,5 |
| Přesnost ochrany | 5P10, 5P15, 5P20 |
| Průrazná vzdálenost | 240 mm |
| Fáze | Jednofázový |
| Instalace | Vnitřní prostředí |
| Izolační materiál | Epoxidová pryskyřice |
| Aplikace | Měření, elektroměrové účely, ochrana |
Konstrukce

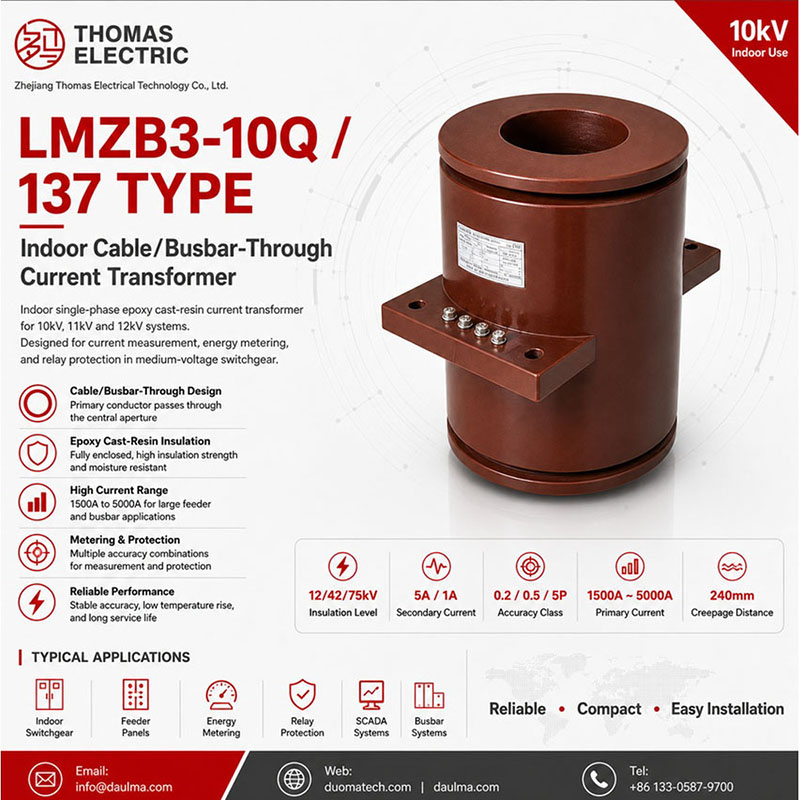

Transformátor LMZB3-10Q/137 má plně uzavřené tělo z epoxidové pryskyřice s centrálním dutým okénkem, kterým prochází primární vodič bez elektrického kontaktu. Magnetické jádro a sekundární vinutí jsou zcela zapouzdřeny v epoxidové matrici, což zajišťuje vysokou mechanickou pevnost, dielektrickou odolnost a stabilní tepelné chování při trvalém zatížení. Válcové pouzdro obsahuje čtvercový montážní základ pro bezpečné uchycení ve vnitřních rozvaděčích. Sekundární svorky jsou integrovány do svorkovnice na těle transformátoru, což usnadňuje spolehlivé připojení k měřicím přístrojům, relé a monitorovacím zařízením. Konstrukce splňuje požadavky na průraznou vzdálenost a koordinaci izolace pro vnitřní aplikace v sítích 10 kV.
Technické parametry
Provozní podmínky
- Umístění instalace: vnitřní rozvaděč středního napětí
- Jmenovité napětí: systémy třídy 10 kV, 11 kV a 12 kV dle potvrzení projektu
- Jmenovitá frekvence: 50 Hz nebo 60 Hz
- Teplota okolí: -5 °C až +40 °C
- Prostředí instalace: musí být bez silného otřesu, korozivních plynů, výbušných látek, vodivého prachu, silného znečištění a abnormální kondenzace.
- Zvláštní provozní podmínky: pro provoz ve vysokých nadmořských výškách, pobřežních, vlhkých nebo silně znečištěných oblastech doporučujeme před objednávkou technické schválení.
Technické parametry
LMZB3-10Q/137 je proudový transformátor s izolací z epoxidové pryskyřice určený pro vnitřní použití v sítích třídy 10 kV (vhodný pro aplikace 10 kV, 11 kV a 12 kV po potvrzení projektu). Provozuje se v teplotním rozsahu okolí -5 °C až +40 °C, splňuje normy GB20840.2-2014 a IEC61869-2:2003 a podporuje primární proudy 1500 A až 5000 A se sekundárními výstupy 1 A nebo 5 A.
| Jmenovitý primární proud (A) |
Kombinace tříd přesnosti |
Jmenovitý sekundární výkon (VA) |
Povrchová
průrazná |
|---|---|---|---|
| 1S/2S | |||
| 1500~2500 | 0,2/5P10 | 30/75 | 240 mm |
| 0,5/5P10 | 50/75 | ||
| 0,2/5P15 | 30/50 | ||
| 0,5/5P15 | 50/50 | ||
| 0,2/5P20 | 30/30 | ||
| 0,5/5P20 | 50/30 | ||
| 5P10/5P10 | 75/75 | ||
| 5P15/5P15 | 50/50 | ||
| 5P20/5P20 | 30/30 | ||
| 3000~4000 | 0,2/5P10 | 40/80 | |
| 0,5/5P10 | 60/80 | ||
| 0,2/5P15 | 40/60 | ||
| 0,5/5P15 | 60/60 | ||
| 0,2/5P20 | 40/40 | ||
| 0,5/5P20 | 60/40 | ||
| 5P10/5P10 | 80/80 | ||
| 5P15/5P15 | 60/60 | ||
| 5P20/5P20 | 40/40 | ||
| 5000 | 0,2/5P10 | 40/75 | |
| 0,5/5P10 | 60/75 | ||
| 0,2/5P15 | 40/50 | ||
| 0,5/5P15 | 60/50 | ||
| 0,2/5P20 | 40/30 | ||
| 0,5/5P20 | 60/30 | ||
| 5P10/5P10 | 75/75 | ||
| 5P15/5P15 | 50/50 | ||
| 5P20/5P20 | 30/30 |
Instalace a zapojení
Montážní schéma
Tento proudový transformátor se instaluje tak, že se upevní přes stěnu nebo panel rozvaděče a primární kabel nebo sběrnice prochází centrálním otvorem Ø137 mm. Montážní deska musí být pevně přišroubována podle stanoveného rozměru otvorů a kolem jednotky musí být zachována dostatečná vůle pro izolaci, průraznou vzdálenost (min. 240 mm) a přístup ke svorkám.
Výběr a časté otázky
Návod pro výběr
- Ověřte, že izolovaný vodič se vejde do jmenovitého otvoru Ø137 mm a že rozměry tělesa (350 mm délka, obrys Ø268 mm) a montážní deska odpovídají vašemu rozvaděči.
- Zvolte skupinu převodového poměru 1500–2500 A, 3000–4000 A nebo 5000 A na základě analýzy trvalého proudu a zkratových podmínek.
- Určete sekundární proud 1 A nebo 5 A a specifikujte buď kombinaci přesnosti pro měření (0,2/0,5) a ochranu (5P), nebo dva nezávislé shodné jádra 5P.
- Vypočítejte zátěž na sekundární straně a vyberte přesný párový výkon 30–80 VA pro požadovanou třídu 5P10, 5P15 nebo 5P20.
- Ověřte průraznou vzdálenost 240 mm, čtyři montážní otvory Ø14 mm, podporu vodiče, uzemnění, zkratovací bloky a platné vydání normy IEC 61869-2.
Často kladené otázky
Otázka 1: Jaký je maximální primární proud tohoto epoxidového litého proudového transformátoru?
Jmenovitý primární proud se pohybuje v rozsahu 1500 A až 5000 A. Podporuje sekundární výstupy 1 A nebo 5 A. Pro specifikaci přesného primárního proudu nás kontaktujte.
Otázka 2: Kam má být tento vnitřní proudový transformátor středního napětí instalován?
Musí být instalován ve vnitřním prostředí bez silného otřesu, korozivních plynů a vodivého prachu. Teplota okolí musí být v rozmezí -5 °C až +40 °C.
Otázka 3: Kterým mezinárodním normám tento proudový transformátor 10 kV vyhovuje?
LMZB3-10Q/137 splňuje normy IEC 61869-2:2003 a GB20840.2-2014. To zajišťuje spolehlivý měřicí výkon pro vnitřní rozvaděče středního napětí. Při objednávce prosím potvrďte požadovanou třídu přesnosti.
Otázka 4: Jak objednat tento proudový transformátor pro provoz ve vysokých nadmořských výškách nebo pobřežních oblastech?
Pro zvláštní provozní podmínky je nutné před objednávkou technické schválení. Standardní provedení je určeno pro běžné vnitřní prostředí až do 12 kV. Pro individuální řešení kontaktujte náš inženýrský tým.
Otázka 5: Jaké tovární zkoušky jsou provedeny před expedicí tohoto epoxidového transformátoru?
Podrobnosti o továrních zkouškách a certifikační dokumenty jsou předmětem potvrzení. Před expedicí provádíme standardní kontrolu kvality dle požadavků normy IEC 61869-2.
Otázka 6: Pro jaké aplikace je vhodný epoxidový litý proudový transformátor LMZB3-10Q/137?
Tento vnitřní proudový transformátor je navržen pro rozvaděče středního napětí 10 kV, 11 kV a 12 kV. Pracuje s jmenovitou frekvencí 50 Hz nebo 60 Hz. Pro potvrzení konkrétního napětí sítě kontaktujte výrobce.
Otázka 7: Lze tento proudový transformátor provozovat v sítích 60 Hz?
Ano, jmenovitá frekvence podporuje jak 50 Hz, tak 60 Hz sítě. Je speciálně navržen pro spolehlivý provoz ve vnitřních rozvaděčích středního napětí.
Často kladené otázky
Q1: Lze tento 10kV proudový transformátor použít v 11kV systémech?
Ano, po potvrzení projektu. Transformátor je vhodný pro vnitřní rozvaděče 10kV, 11kV i 12kV. Před objednávkou uveďte přesné jmenovité napětí sítě pro technické schválení.
Q2: Která třída přesnosti je vhodná pro fakturační měření?
Pro měřicí obvody vyberte vhodnou kombinaci tříd přesnosti dle tabulky. Transformátor splňuje normy GB20840.2-2014 a IEC61869-2:2003. Pro přesnou specifikaci třídy pro fakturaci kontaktujte naše technické oddělení.
Q3: Jaké jsou požadavky na prostředí pro instalaci transformátoru?
Instalace probíhá výhradně ve vnitřních rozvaděčích bez otřesů a vodivého prachu. Provozní teplota okolí je -5 °C až +40 °C. Prostředí nesmí obsahovat korozivní plyny ani výbušné látky.
Q4: Jaký je dostupný rozsah primárního a sekundárního proudu?
Lze nakonfigurovat primární proudy od 1500 A do 5000 A. Sekundární výstupy jsou standardně 1 A nebo 5 A při 50/60 Hz. Finální poměr transformace upřesněte v poptávkovém formuláři.
Q5: Proč zvolit tento epoxidový transformátor pro vnitřní rozvaděče?
Nabízí robustní izolaci z epoxidové pryskyřice pro sítě 10 až 12 kV. Zajišťuje spolehlivé měření a ochranu v průmyslových aplikacích dle norem IEC61869-2.
Q6: Kdy je nutné vyžádat technické schválení před objednávkou?
Při instalaci ve vysokých nadmořských výškách nebo silně znečištěných oblastech. Transformátor splňuje normy GB20840.2-2014 a IEC61869-2:2003 pro standardní vnitřní prostředí. Pro nestandardní podmínky kontaktujte naše technické oddělení.
