Descripción general
El LMZB3-10Q/137 es un transformador de corriente monofásico para interiores, aislado con resina epoxi fundida, diseñado para sistemas de corriente alterna de media tensión de 10 kV, 11 kV y 12 kV que operan a 50 Hz o 60 Hz. Cuenta con una estructura totalmente encapsulada en resina epoxi y una abertura central hueca que permite al conductor primario —cable, barra de cobre o juego de barras— atravesar directamente la unidad.
Con corrientes primarias nominales desde 1500 A hasta 5000 A y salidas secundarias de 5 A o 1 A, admite combinaciones de clases de precisión para medición y protección como 0,2/5P10, 0,5/5P15 y 5P20/5P20. El transformador es adecuado para medición de corriente, facturación energética, monitoreo de alimentadores y protección mediante relés en aplicaciones de celdas de media tensión para interiores, cumpliendo con niveles estándar de aislamiento de 12/42/75 kV y una distancia de fuga superficial de 240 mm.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente primaria | 1500 A – 5000 A |
| Corriente secundaria | 5 A o 1 A |
| Precisión para medición | 0,2; 0,5 |
| Precisión para protección | 5P10, 5P15, 5P20 |
| Distancia de fuga | 240 mm |
| Fases | Monofásico |
| Instalación | Interior |
| Material aislante | Resina epoxi fundida |
| Aplicación | Medición, facturación, protección |
Construcción

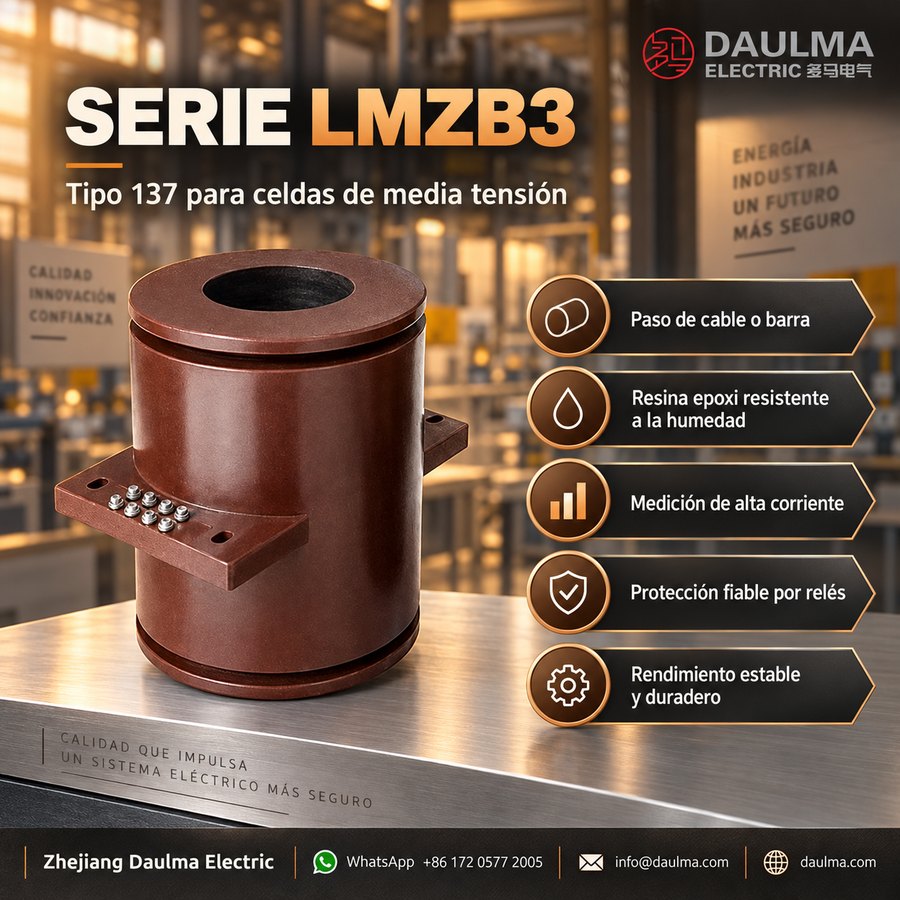

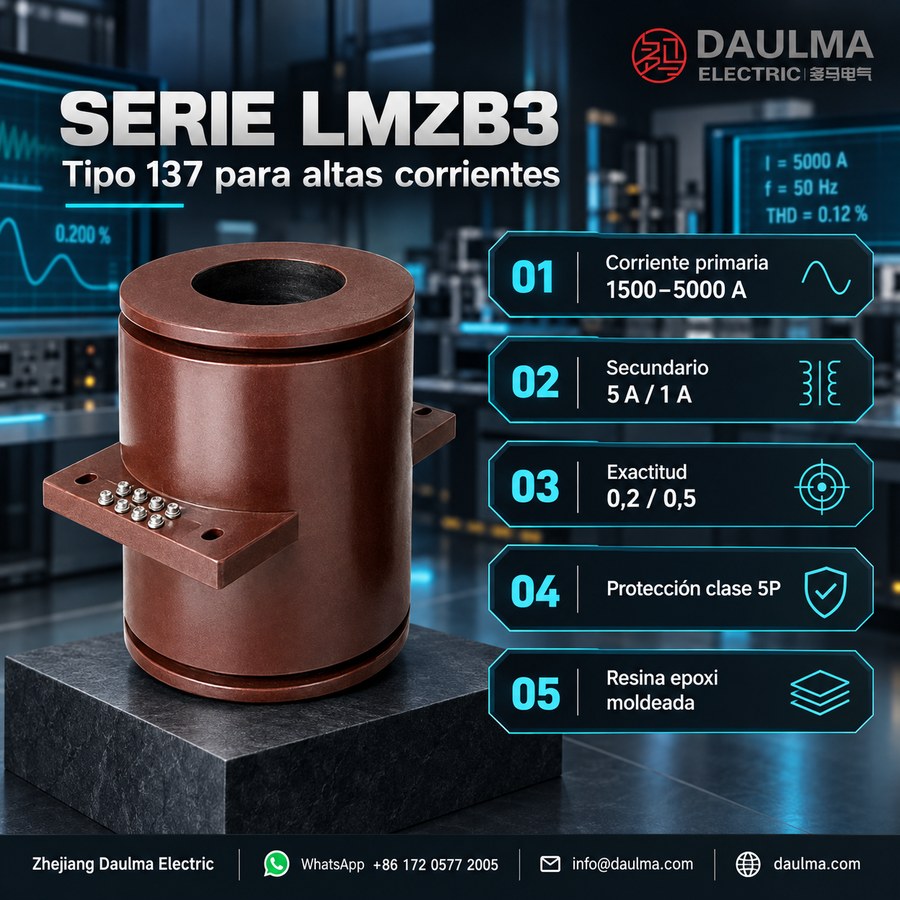

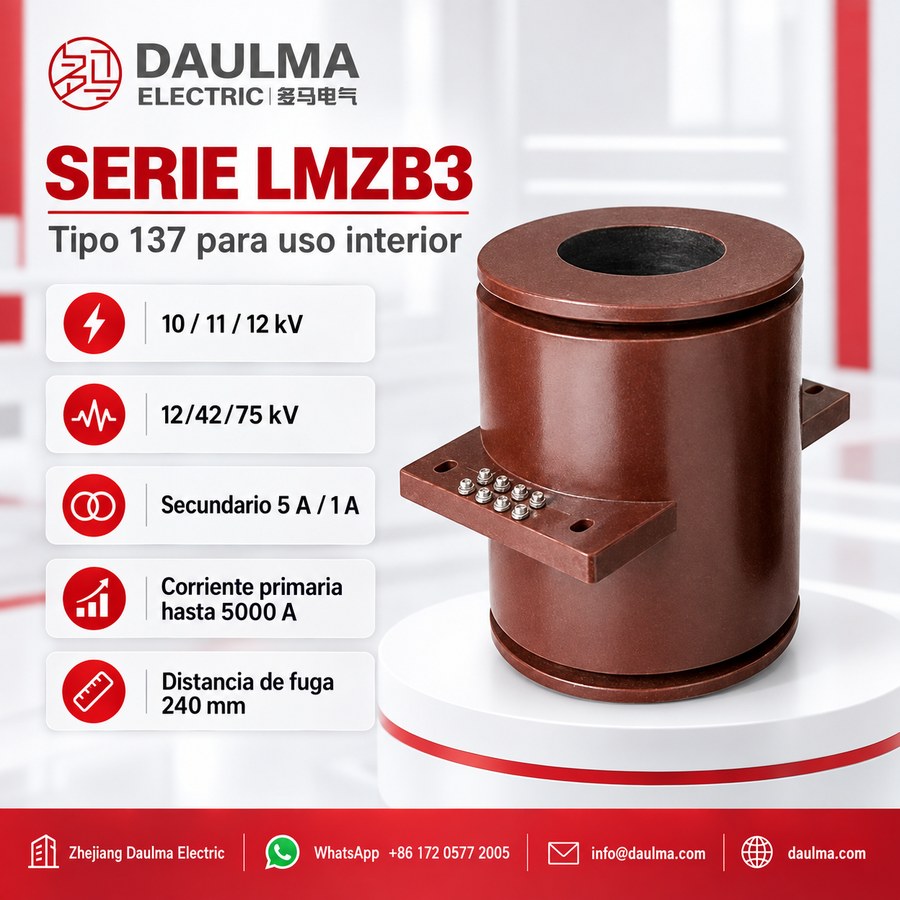

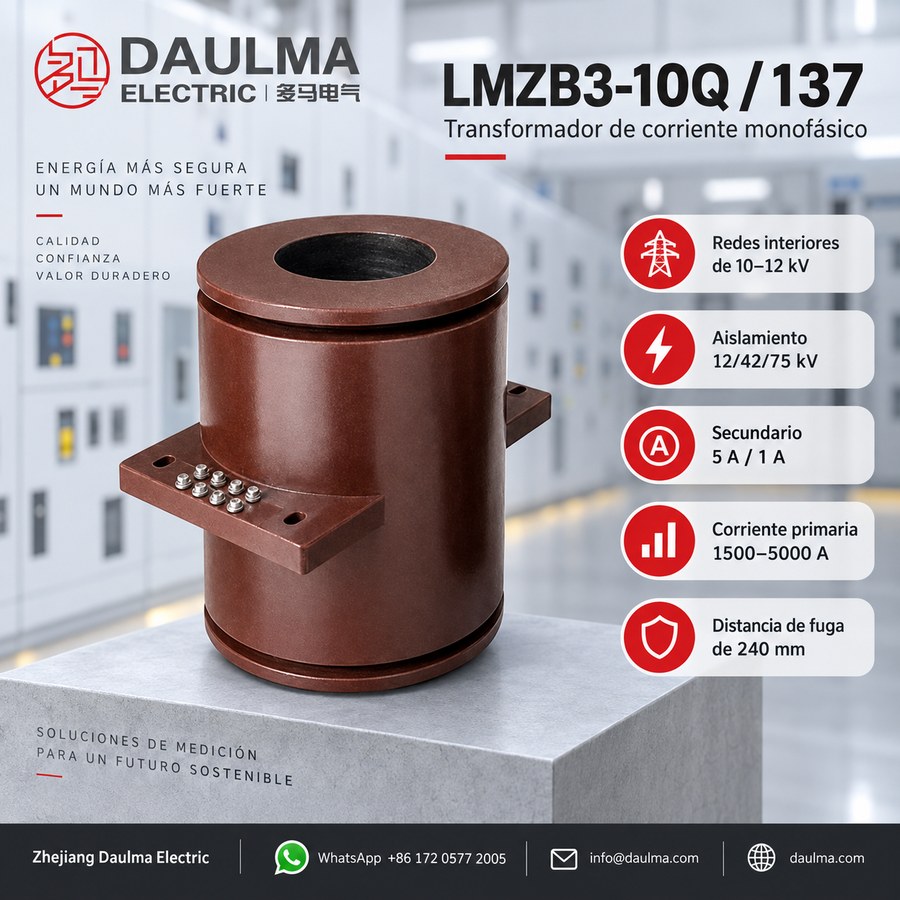

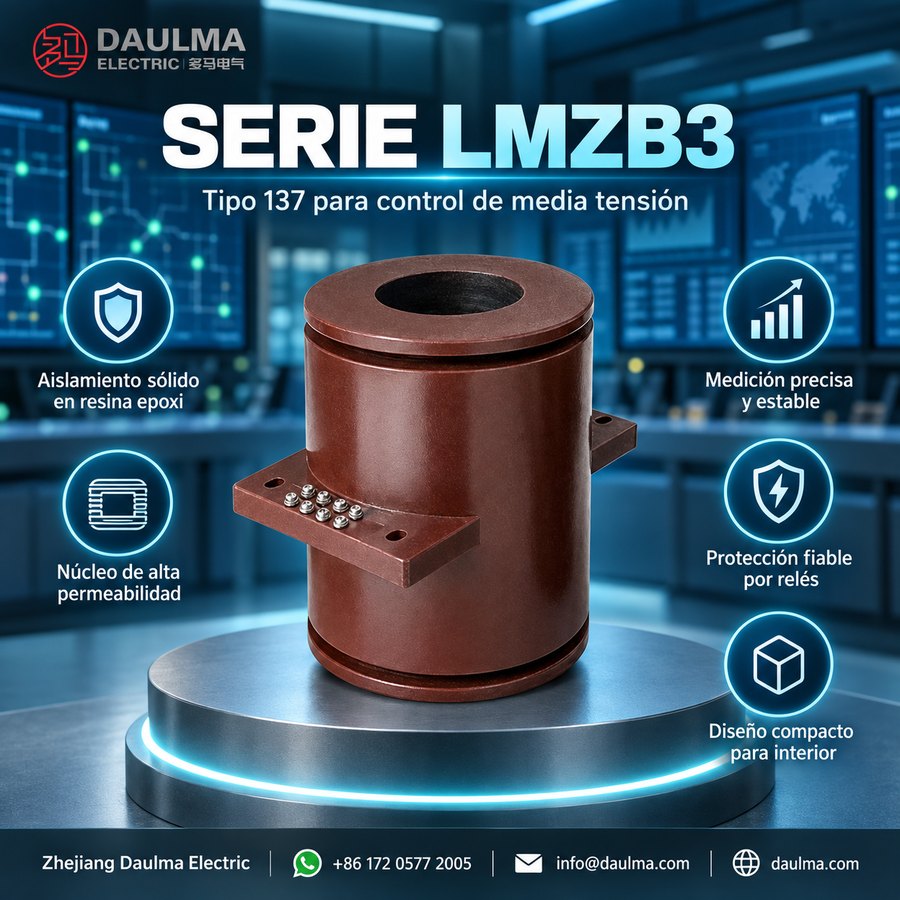

El LMZB3-10Q/137 utiliza un cuerpo totalmente encapsulado en resina epoxi con una abertura central hueca, permitiendo que el conductor primario atraviese la unidad sin contacto eléctrico. El núcleo toroidal y el devanado secundario están completamente encapsulados dentro de la matriz de resina, proporcionando soporte mecánico robusto, alta rigidez dieléctrica y rendimiento térmico estable bajo carga continua. La carcasa cilíndrica incluye una base cuadrada de montaje para instalación segura en celdas de media tensión para interiores. Los terminales secundarios están integrados en un bloque de bornes sobre el cuerpo de resina, facilitando conexiones confiables a medidores, relés y equipos de monitoreo. El diseño garantiza el cumplimiento de las distancias de fuga y la coordinación del aislamiento requeridas para entornos interiores de clase 10 kV.
Parámetros técnicos
Condiciones de servicio
- Lugar de instalación: celdas de media tensión para interiores
- Tensión nominal: sistemas de clase 10 kV, 11 kV y 12 kV, según confirmación del proyecto
- Frecuencia nominal: 50 Hz o 60 Hz
- Temperatura ambiente: de -5 °C a +40 °C
- Entorno de instalación: debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor, contaminación grave y condensación anormal.
- Condiciones especiales de servicio: para instalaciones en gran altitud, zonas costeras, ambientes húmedos o con alta contaminación, se recomienda confirmación técnica antes del pedido.
Parámetros técnicos
El LMZB3-10Q/137 es un transformador de corriente aislado con resina epoxi fundida, diseñado para uso en interiores en sistemas de clase 10 kV (adecuado para aplicaciones de 10 kV, 11 kV y 12 kV tras confirmación del proyecto). Opera en un rango de temperatura ambiente de -5 °C a +40 °C, cumple con las normas GB20840.2-2014 e IEC 61869-2:2003, y admite corrientes primarias de 1500 A a 5000 A con salidas secundarias de 1 A o 5 A.
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia secundaria nominal (VA) |
Distancia de fuga superficial |
|---|---|---|---|
| 1S/2S | |||
| 1500~2500 | 0,2/5P10 | 30/75 | 240 mm |
| 0,5/5P10 | 50/75 | ||
| 0,2/5P15 | 30/50 | ||
| 0,5/5P15 | 50/50 | ||
| 0,2/5P20 | 30/30 | ||
| 0,5/5P20 | 50/30 | ||
| 5P10/5P10 | 75/75 | ||
| 5P15/5P15 | 50/50 | ||
| 5P20/5P20 | 30/30 | ||
| 3000~4000 | 0,2/5P10 | 40/80 | |
| 0,5/5P10 | 60/80 | ||
| 0,2/5P15 | 40/60 | ||
| 0,5/5P15 | 60/60 | ||
| 0,2/5P20 | 40/40 | ||
| 0,5/5P20 | 60/40 | ||
| 5P10/5P10 | 80/80 | ||
| 5P15/5P15 | 60/60 | ||
| 5P20/5P20 | 40/40 | ||
| 5000 | 0,2/5P10 | 40/75 | |
| 0,5/5P10 | 60/75 | ||
| 0,2/5P15 | 40/50 | ||
| 0,5/5P15 | 60/50 | ||
| 0,2/5P20 | 40/30 | ||
| 0,5/5P20 | 60/30 | ||
| 5P10/5P10 | 75/75 | ||
| 5P15/5P15 | 50/50 | ||
| 5P20/5P20 | 30/30 |
Instalación y cableado
Diagrama de instalación
Este transformador de corriente se instala montándolo a través de una pared o panel de celda, con el cable o juego de barras primario atravesando la abertura central Ø137. La placa de montaje debe fijarse firmemente utilizando el patrón de agujeros especificado, y se debe mantener una separación adecuada alrededor de la unidad para garantizar el aislamiento, la distancia de fuga (mínimo 240 mm) y la accesibilidad a los terminales.
Selección y preguntas frecuentes
Guía de selección
- Verifique que el conductor aislado se ajuste a la abertura nominal Ø137 y que las dimensiones del cuerpo (350 mm de largo, contorno Ø268) y la placa de montaje sean compatibles con el panel.
- Seleccione un grupo de relación entre 1500 A–2500 A, 3000 A–4000 A o 5000 A según estudios de corriente continua y capacidad ante fallas.
- Elija entre 1 A o 5 A e indique si requiere precisión combinada 0,2/0,5 para medición más 5P para protección, o dos núcleos independientes 5P idénticos.
- Calcule las cargas secundarias y seleccione la potencia nominal exacta emparejada entre 30 VA y 80 VA para 5P10, 5P15 o 5P20.
- Confirme la distancia de fuga de 240 mm, los cuatro orificios de montaje Ø14, el soporte del conductor, la puesta a tierra, los bloques de cortocircuito y la edición correcta de la norma IEC 61869-2.
Preguntas frecuentes
P1: ¿Cuál es la corriente primaria máxima para este transformador de corriente con aislamiento epoxi?
La corriente primaria nominal varía de 1500 A a 5000 A. Admite salidas secundarias de 1 A o 5 A. Póngase en contacto con nosotros para especificar su requisito exacto de corriente primaria.
P2: ¿Dónde debe instalarse este transformador de corriente de media tensión para interiores?
Debe instalarse en interiores, en ambientes libres de vibraciones severas, gases corrosivos y polvo conductor. La temperatura ambiente debe mantenerse entre -5 °C y +40 °C.
P3: ¿Qué normas internacionales cumple este transformador de corriente de clase 10 kV?
El LMZB3-10Q/137 cumple con las normas IEC 61869-2:2003 y GB20840.2-2014. Esto garantiza un rendimiento fiable en aplicaciones de medición para celdas de media tensión en interiores. Confirme los requisitos específicos de clase de precisión al realizar el pedido.
P4: ¿Cómo solicitar este transformador de corriente para zonas de gran altitud o costeras?
Las condiciones especiales de servicio requieren confirmación técnica previa al pedido. El diseño estándar es para ambientes interiores normales hasta 12 kV. Contacte a nuestro equipo de ingeniería para soluciones personalizadas.
P5: ¿Qué pruebas de fábrica se realizan antes del envío de este transformador de corriente con resina epoxi?
Los detalles de las pruebas de fábrica y los documentos de certificación específicos están sujetos a confirmación. Realizamos controles de calidad estándar conforme a los requisitos de la norma IEC 61869-2 antes del envío.
P6: ¿Para qué aplicaciones es adecuado el transformador de corriente LMZB3-10Q/137 con aislamiento epoxi?
Este transformador de corriente para interiores está diseñado para celdas de media tensión de 10 kV, 11 kV y 12 kV. Opera a frecuencias nominales de 50 Hz o 60 Hz. Confirme la tensión específica de su sistema con el fabricante.
P7: ¿Puede este transformador de corriente operar en sistemas de 60 Hz?
Sí, la frecuencia nominal admite tanto sistemas de 50 Hz como de 60 Hz. Está diseñado específicamente para aplicaciones fiables en celdas de media tensión para interiores.
