Übersicht

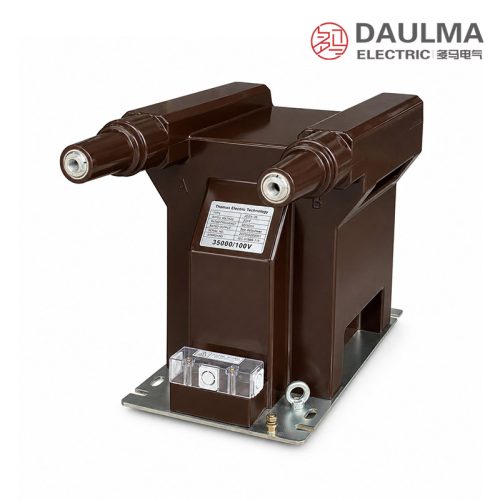

Der JDZ16-35R ist ein einphasiger, epoxidharzgegossener Spannungswandler für den Innenraumeinsatz in 35-kV-Mittelspannungssystemen. Er nutzt Epoxidharz-Isolationstechnologie, um hohe elektrische Festigkeit, Feuchtigkeitsbeständigkeit und wartungsfreien Betrieb in Innenräumen zu gewährleisten.
Er wurde für präzise Spannungsmessung konzipiert und unterstützt mehrere Übersetzungsverhältnisse (35/0,1 kV, 35/0,1/0,1 kV, 35/0,1/0,22 kV) sowie Genauigkeitsklassen (0,2, 0,5). Damit eignet er sich ideal für Energiemessung, Schutzrelais und Spannungsüberwachung in 35-kV-Innenraumstationen und industriellen Anlagen. Das Gerät bietet eine maximale Ausgangsleistung von 1000 VA und erfüllt die standardmäßigen Isolationspegel von 40,5/95/200 kV.
Wichtigste Nennwerte im Überblick
| Parameter | Nennwert |
|---|---|
| Systemspannung | 35kV |
| Isolationspegel | 40.5/95/200kV |
| Primärspannung | 35kV |
| Sekundärspannungen | 0.1kV, 0.1/0.1kV, 0.1/0.22kV |
| Genauigkeitsklassen | 0.2, 0.5 |
| Maximale Ausgangsleistung | 1000VA |
| Phasenanordnung | Einsphasig |
| Einbaulage | Innenraum |
| Isolationsmaterial | Epoxidharz gegossen |
| Gewicht | 97kg |
Ausführung

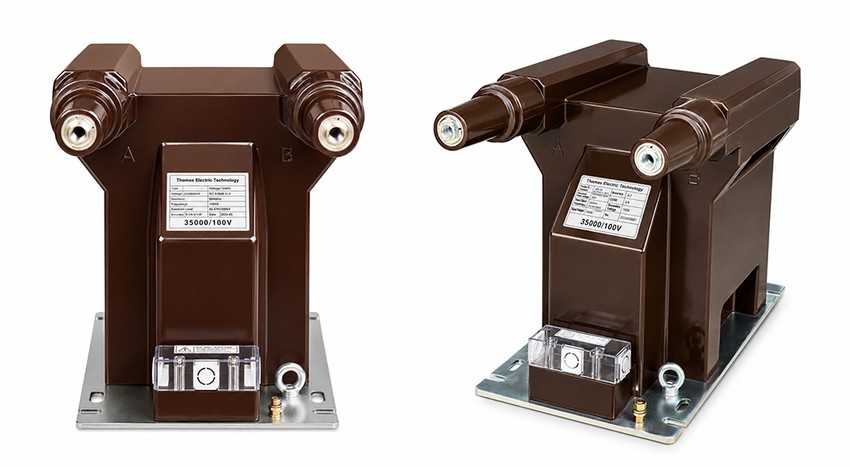

Der JDZ16-35R verfügt über eine robuste, epoxidharzgegossene Konstruktion, die Kern und Wicklungen vollständig umschließt und so hervorragende elektrische Isolation sowie mechanische Stabilität bietet. Diese Harzgussausführung zeichnet sich durch überlegene Beständigkeit gegen Feuchtigkeit, Staub und thermische Wechsel aus und gewährleistet langfristige Zuverlässigkeit in Innenraumschaltanlagen und Umspannwerken. Die kompakte, abgedichtete Bauweise verzichtet auf Öl- oder Gasisolierung, was einen wartungsfreien Betrieb und erhöhte Sicherheit ermöglicht. Alle stromführenden Teile sind in der festen Harzmatrix eingebettet, wodurch Teilentladungen minimiert und die dielektrische Leistung unter Dauerbetriebsbedingungen maximiert wird.
Technische Daten
Betriebsbedingungen
- Einbaulage: Innenraumschaltanlagen, Umspannwerke oder Verteilpunkte
- Umgebungstemperatur: -25°C bis +40°C
- Höhenlage: ≤ 1000 m (Standard), höhere Höhenlagen auf Anfrage
- Isolation: Epoxidharz gegossen
- Frequenz: 50 Hz oder 60 Hz
- Anschluss: Einsphasig
- Wartung: Minimaler Wartungsaufwand (Epoxidharz-Bauweise)
Technische Parameter
Der JDZ16-35R ist ein einphasiger, epoxidharzgegossener Spannungswandler für den Innenraumeinsatz in 35-kV-Systemen. Er arbeitet im Temperaturbereich von -25 °C bis +40 °C und bis zu einer Höhenlage von 1000 m und erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011.
| Typ | Nennspannung (kV) | Genauigkeitsklasse und Nennausgang (VA) | Max. Ausgang (VA) | Nennisolationspegel (kV) |
|---|---|---|---|---|
| JDZ16-35R | 35/0.1 | 0.2-40 0.5-100 |
600 | 40.5/95/200 |
| 35/0.1/0.1 | 0.2/0.5-30/50 0.2/0.2-20/20 |
500 | ||
| 35/0.1/0.22 | 0.2/3-40/500 | 1000 (entsprechend Klasse 3) |
Installation und Verdrahtung

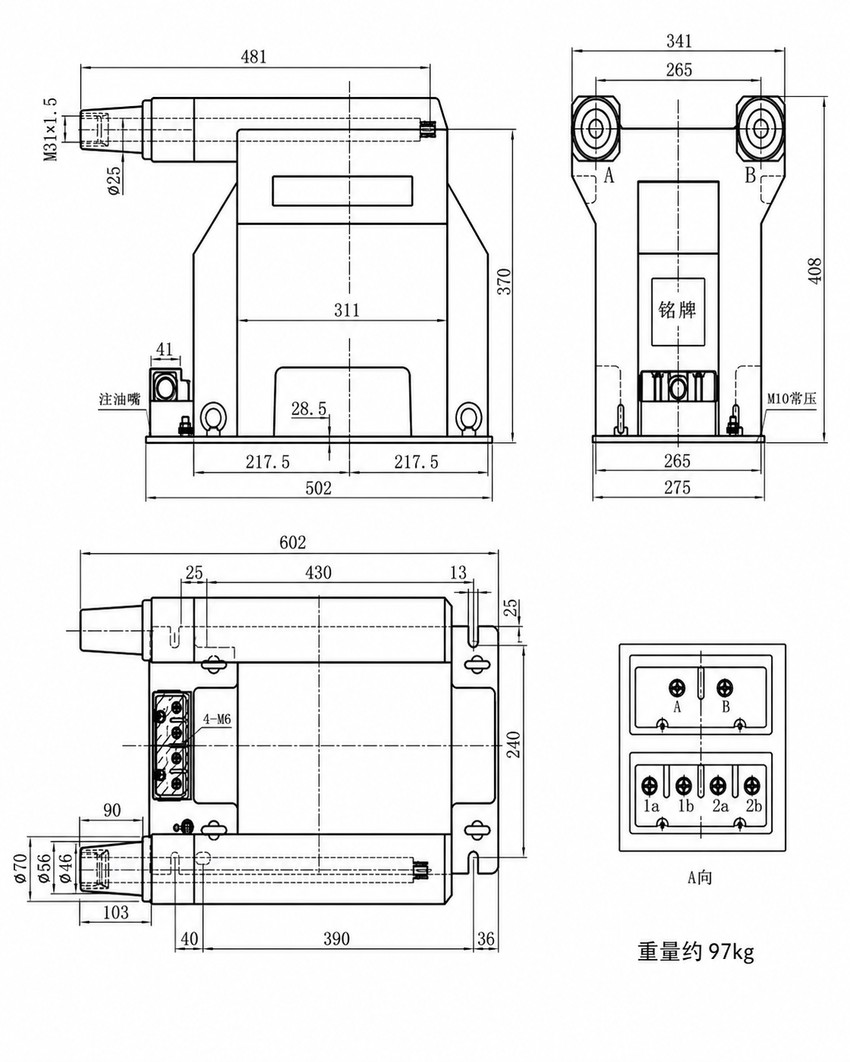

Montageplan
Der JDZ16-35R ist für den Einbau in belüftete Innenraumschaltanlagen oder Umspannwerke vorgesehen. Montieren Sie das Gerät anhand der Basisabmessungen (502 mm Seitenansicht, 275 mm Frontansicht) und befestigen Sie es über die Befestigungslöcher mit einem Abstand von 265 mm. Halten Sie ausreichenden Freiraum um das Gerät ein, um sicheren Zugang zu den Anschlüssen A und B an der Vorderseite sowie zum M31×1,5-Anschluss an der linken Seite zu gewährleisten. Der M10-Hebering an der Oberseite erleichtert die Handhabung während der Installation.

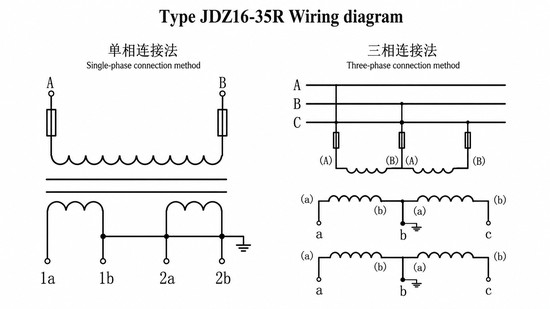

Verschaltungsplan
Schließen Sie die Primäranschlüsse A und B gemäß Verschaltungsplan an die Systemspannungsquelle an. Die Sekundäranschlüsse müssen entsprechend dem gewählten Spannungsübersetzungsverhältnis an Mess- und Schutzgeräte angeschlossen werden. Alle Sekundärkreise müssen ordnungsgemäß geerdet sein, um Sicherheit und Messgenauigkeit zu gewährleisten. Prüfen Sie vor Inbetriebnahme, dass die Anschlussbezeichnungen mit dem Verschaltungsplan übereinstimmen.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie für Systemspannung 35 kV mit Isolationspegel 40,5/95/200 kV.
- Wählen Sie das Spannungsübersetzungsverhältnis je nach Anwendung: 35/0,1 kV für grundlegende Messung, 35/0,1/0,1 kV für zwei getrennte Sekundärkreise oder 35/0,1/0,22 kV für Messung plus Hilfsstromversorgung.
- Wählen Sie Genauigkeitsklasse 0,2 für hochpräzise Energiemessung oder Klasse 0,5 für Standardmessanwendungen.
- Geben Sie die Nennausgangsleistung zwischen 20 VA und 500 VA entsprechend der Gesamtbelastung angeschlossener Geräte an.
- Bestätigen Sie bei der Bestellung die Netzfrequenz (50 Hz oder 60 Hz) und die Innenraum-Einbaubedingungen.
Häufig gestellte Fragen
F1: Was ist ein epoxidharzgegossener Spannungswandler?
Ein epoxidharzgegossener Spannungswandler verwendet feste Epoxidharz-Isolation statt Öl oder Porzellan. Diese Bauweise bietet überlegene Feuchtigkeitsbeständigkeit, UV-Stabilität und wartungsfreien Betrieb – ideal für zuverlässigen Einsatz in Mittelspannungs-Innenraumanlagen.
F2: Warum stehen beim JDZ16-35R mehrere Spannungsübersetzungsverhältnisse zur Verfügung?
Mehrere Übersetzungsverhältnisse bieten Anwendungsflexibilität: 35/0,1 kV für einfache Messung, 35/0,1/0,1 kV für separate Mess- und Schutzkreise und 35/0,1/0,22 kV für Messung plus Hilfsstromversorgung von Steuerungen.
F3: Welche Genauigkeitsklasse ist für meine Anwendung geeignet?
Wählen Sie Genauigkeitsklasse 0,2 für abrechnungsrelevante oder hochpräzise Messungen, bei denen minimale Fehler entscheidend sind. Wählen Sie Klasse 0,5 für allgemeine Messaufgaben mit Standardgenauigkeit.
F4: Erfordert der JDZ16-35R regelmäßige Wartung?
Nein. Die Harzgusskonstruktion entfällt Ölkontrollen, Nachfüllen oder häufige Reinigung. Lediglich gelegentliche Sichtprüfung auf mechanische Beschädigungen wird empfohlen – dies senkt die Lebenszykluskosten deutlich.
F5: Welchen Normen entspricht der JDZ16-35R?
Der JDZ16-35R erfüllt die chinesische Norm GB20840.3-2013 und die internationale Norm IEC61869-3:2011 und gewährleistet damit Kompatibilität und Leistung in globalen Mittelspannungsmesssystemen.
F6: Welche Angaben sind bei der Bestellung erforderlich?
Geben Sie das Modell (JDZ16-35R), die Systemspannung (35 kV), das Spannungsübersetzungsverhältnis, die Genauigkeitsklasse (0,2 oder 0,5), die Nennausgangsleistung in VA, die Frequenz (50 Hz oder 60 Hz), die Bestätigung des Innenraumeinbaus und die benötigte Stückzahl an.
Häufig gestellte Fragen
Q1: Welche Genauigkeitsklasse eignet sich für präzise Messungen in 35-kV-Netzen?
Für Messungen wird die Klasse 0,2 oder 0,5 empfohlen. Der JDZ16-35R bietet 40 VA bei Klasse 0,2. Bitte spezifische Anforderungen bei der Bestellung angeben.
Q2: Kann der Spannungswandler in Höhenlagen über 1000 Metern installiert werden?
Die Standardausführung ist für Höhenlagen bis 1000 Meter spezifiziert. Für höhere Installationen sind technische Anpassungen erforderlich. Bitte kontaktieren Sie uns für eine individuelle Prüfung.
Q3: Was beträgt der Nennisolationspegel des JDZ16-35R für 35-kV-Innenraumschaltanlagen?
Der Nennisolationspegel beträgt 40,5/95/200 kV. Die Epoxidharzguss-Isolation erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011. Werksseitige Isolationsprüfungen sind Standard.
Q4: Erfüllt dieser 35kV-Spannungswandler internationale Normen?
Ja, das Gerät erfüllt IEC61869-3:2011 und GB20840.3-2013. Zertifikate und Prüfberichte werden auf Anfrage mitgeliefert. Bitte geben Sie benötigte Dokumentationen bei der Bestellung an.
Q5: Wie erfolgen die Werkstests vor dem Versand?
Standardmäßige Routineprüfungen gemäß IEC61869-3 werden durchgeführt. Spezielle Typprüfungen oder erweiterte Tests sind nach Absprache möglich. Kontaktieren Sie uns für detaillierte Prüfprotokolle.
Q6: Wo wird dieser Epoxidharz-Spannungswandler typischerweise eingesetzt?
Der JDZ16-35R ist für Innenraumschaltanlagen, Umspannwerke und Verteilpunkte konzipiert. Die kompakte Bauweise eignet sich ideal für 35-kV-Systeme. Fragen Sie nach technischen Datenblättern.
