Descripción general

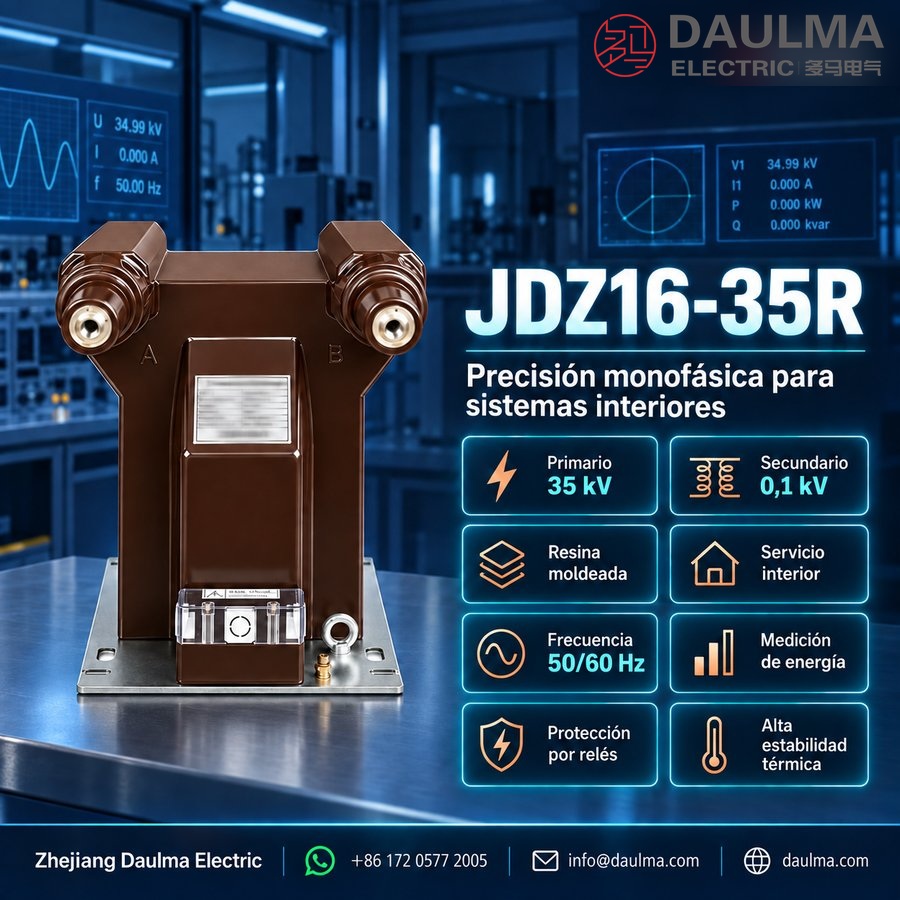

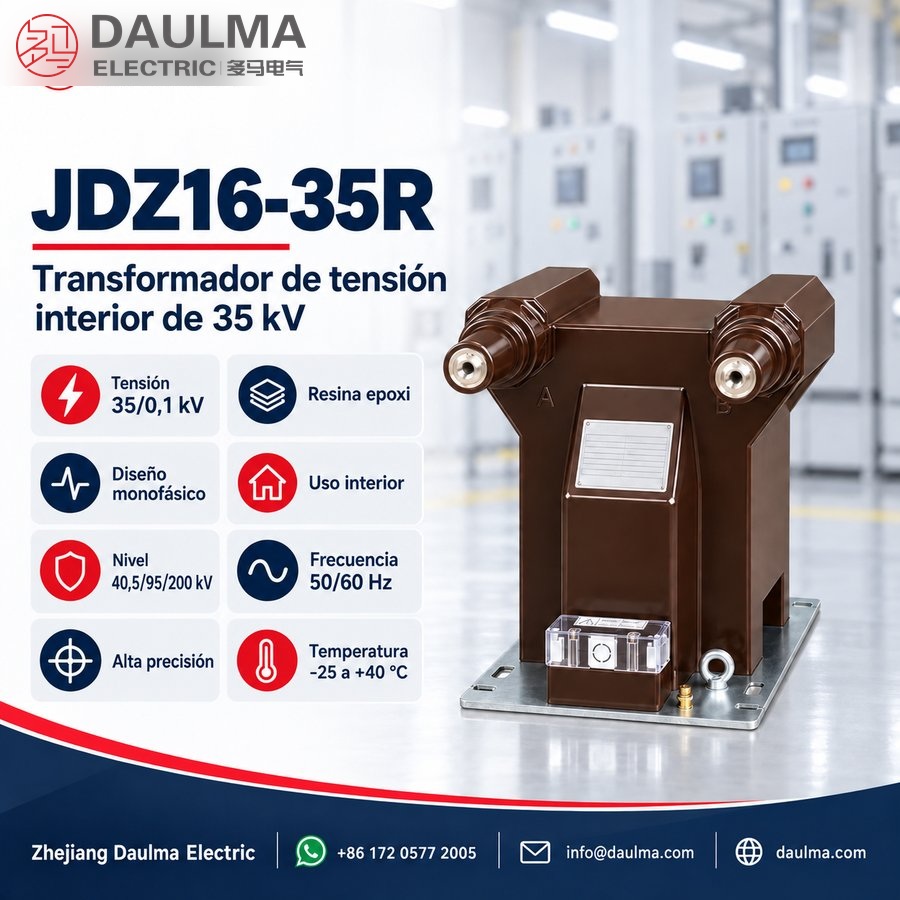

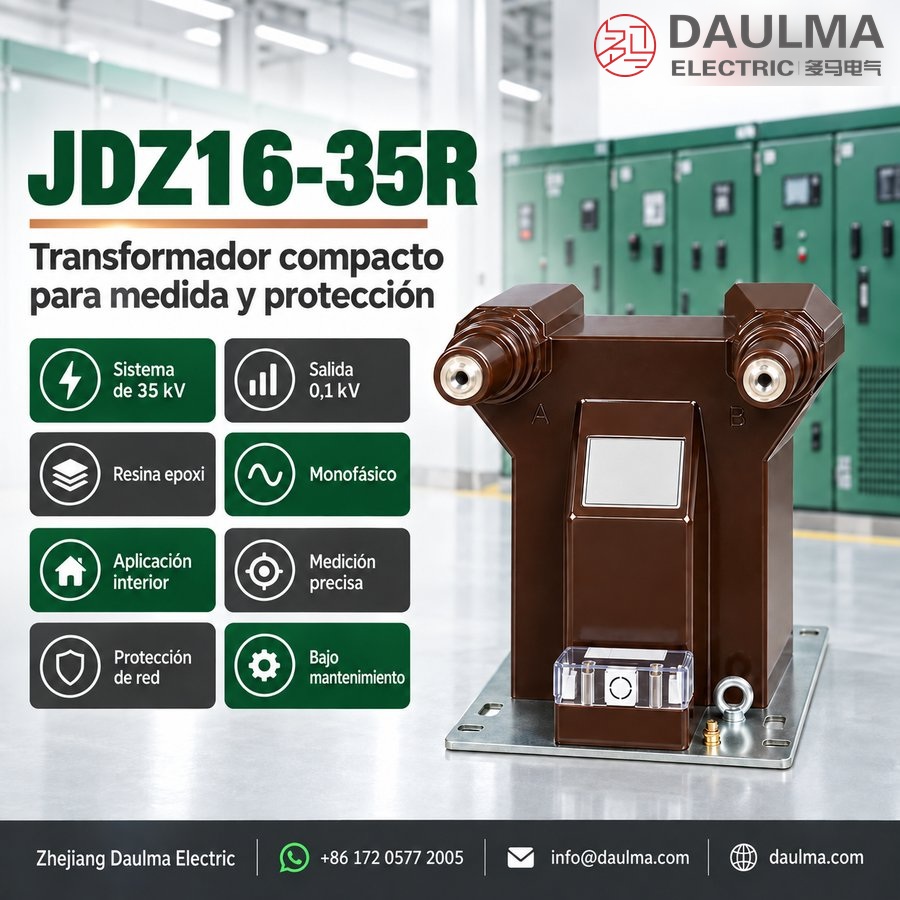

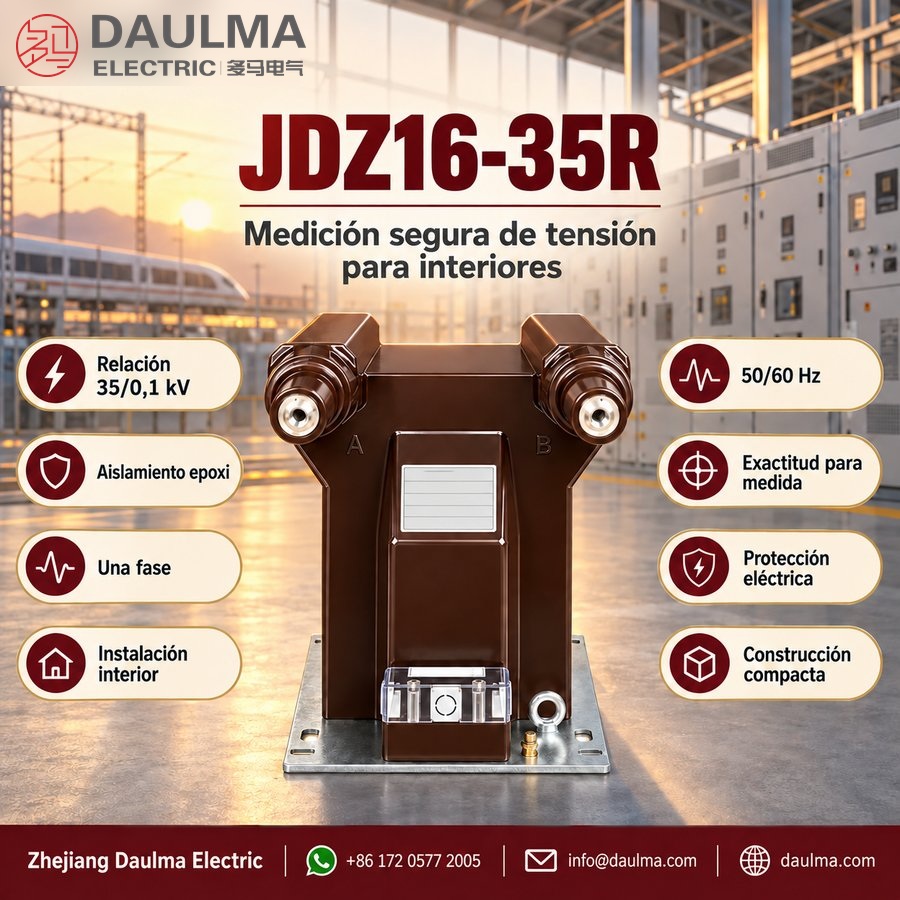

El JDZ16-35R es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de media tensión de 35 kV. Utiliza tecnología de aislamiento en resina fundida que proporciona alta rigidez dieléctrica, resistencia a la humedad y operación libre de mantenimiento en entornos interiores.
Diseñado para medición precisa de tensión, admite múltiples relaciones (35/0,1 kV, 35/0,1/0,1 kV, 35/0,1/0,22 kV) y clases de exactitud (0,2, 0,5), lo que lo hace adecuado para facturación energética, protección por relés y monitoreo de tensión en subestaciones interiores e instalaciones industriales de 35 kV. La unidad ofrece una capacidad de salida máxima de 1000 VA y cumple con los niveles estándar de aislamiento de 40,5/95/200 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40,5/95/200 kV |
| Tensión primaria | 35 kV |
| Tensiones secundarias | 0,1 kV, 0,1/0,1 kV, 0,1/0,22 kV |
| Clases de exactitud | 0,2, 0,5 |
| Salida máxima | 1000 VA |
| Configuración de fases | Monofásico |
| Tipo de instalación | Interior |
| Material de aislamiento | Resina epoxi moldeada |
| Peso | 97 kg |
Construcción
El JDZ16-35R presenta una robusta construcción moldeada en resina epoxi que encapsula completamente el núcleo y los devanados, proporcionando excelente aislamiento eléctrico y estabilidad mecánica. Este diseño en resina fundida ofrece una resistencia superior a la humedad, al polvo y a los ciclos térmicos, garantizando fiabilidad a largo plazo en celdas de media tensión y entornos de subestaciones interiores. La estructura compacta y sellada elimina la necesidad de aislamiento con aceite o gas, lo que resulta en una operación libre de mantenimiento y mayor seguridad. Todas las partes activas están embebidas dentro de la matriz sólida de resina, minimizando las descargas parciales y maximizando el rendimiento dieléctrico bajo condiciones continuas de operación.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores, subestaciones o puntos de distribución
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo solicitud
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásica
- Mantenimiento: Mínimo requerido (diseño en resina epoxi)
Parámetros técnicos
El JDZ16-35R es un transformador de tensión monofásico moldeado en resina epoxi para interiores, diseñado para sistemas de 35 kV. Opera en un rango de temperatura de -25 °C a +40 °C y a altitudes de hasta 1000 m, cumpliendo con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Tensión nominal (kV) | Clase de exactitud y potencia nominal (VA) | Potencia máx. (VA) | Aislamiento nominal (kV) |
|---|---|---|---|---|
| JDZ16-35R | 35/0,1 | 0,2-40 0,5-100 |
600 | 40,5/95/200 |
| 35/0,1/0,1 | 0,2/0,5-30/50 0,2/0,2-20/20 |
500 | ||
| 35/0,1/0,22 | 0,2/3-40/500 | 1000 (correspondiente a clase 3) |
Instalación y cableado
Diagrama de instalación
El JDZ16-35R está diseñado para instalación en interiores en celdas o subestaciones con ventilación adecuada. Monte la unidad utilizando las dimensiones de la base (502 mm en vista lateral, 275 mm en vista frontal) y asegúrela mediante los orificios de montaje separados 265 mm. Asegure espacio libre alrededor de la unidad para acceder de forma segura a los terminales A y B en la parte frontal y al terminal M31×1,5 en el lado izquierdo. El anillo de izado M10 en la parte superior facilita la manipulación durante la instalación.
Diagrama de conexiones
Conecte los terminales primarios A y B a la fuente de tensión del sistema según se muestra en el diagrama de conexiones. Los terminales secundarios deben conectarse a los dispositivos de medición y protección de acuerdo con la relación de tensión especificada. Todos los circuitos secundarios deben estar debidamente puestos a tierra para garantizar la seguridad y la exactitud de la medición. Verifique que las marcas de los terminales coincidan con el diagrama de conexiones antes de energizar el transformador.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 35 kV con nivel de aislamiento 40,5/95/200 kV.
- Elija la relación de tensión según la aplicación: 35/0,1 kV para medición básica, 35/0,1/0,1 kV para salidas secundarias duales, o 35/0,1/0,22 kV para medición más alimentación auxiliar.
- Escoja clase de exactitud 0,2 para medición de alta precisión o 0,5 para aplicaciones estándar de medición.
- Especifique la potencia nominal entre 20 VA y 500 VA según la carga total de los dispositivos conectados.
- Confirme la frecuencia de operación (50 Hz o 60 Hz) y el entorno de instalación interior al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Cuál es la clase de exactitud recomendada para medición de facturación?
Utilice la clase 0,2 para aplicaciones de medición de energía. El modelo JDZ16-35R ofrece 40 VA en esta clase. Consulte a fábrica para calibración específica.
Q2: ¿Se puede instalar este transformador de tensión en exteriores?
No, el equipo está diseñado exclusivamente para interiores. Su aislamiento en resina epoxi moldeada es óptimo para celdas y subestaciones bajo techo. Confirme las condiciones de su celda antes de ordenar.
Q3: ¿Qué normas internacionales cumple este transformador de 35 kV?
Cumple estrictamente con las normas GB20840.3-2013 e IEC61869-3:2011. Estos estándares garantizan su desempeño en sistemas de media tensión. Solicite los certificados de fábrica al cotizar.
Q4: ¿Cómo se determina la potencia máxima según la configuración?
La potencia máxima es de 1000 VA en configuraciones de doble secundario 35/0,1/0,22 kV. Para versiones simples, el límite es de 600 VA. Especifique la relación de transformación requerida.
Q5: ¿Es apto para instalaciones en altitudes superiores a 1000 metros?
El diseño estándar soporta hasta 1000 m de altitud. Para altitudes mayores, se requieren ajustes de aislamiento especiales sujetos a confirmación de fábrica. Contacte a ingeniería para evaluar su proyecto.
Q6: ¿Para qué aplicaciones se utiliza este transformador de tensión?
Se emplea en celdas de distribución interior y subestaciones de 35 kV. Su construcción en resina epoxi asegura bajo mantenimiento y alta fiabilidad. Revise la ficha técnica para detalles de aplicación.
