Übersicht

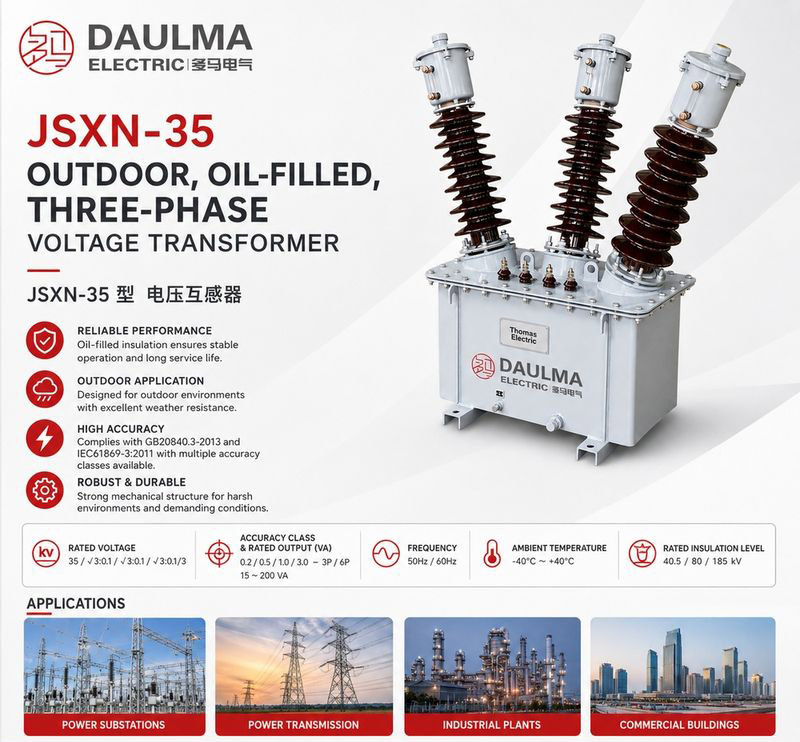

Der JSXN-35kV ist ein ölgelagerter dreiphasiger Spannungswandler für 35-kV-Hochspannungsnetze im Freien. Er verwendet ölgefüllte Isolierung mit Porzellanbuchsen, um hohe dielektrische Festigkeit und effiziente Wärmeableitung zu gewährleisten – für zuverlässigen Betrieb unter anspruchsvollen Außenbedingungen.
Erhältlich in den Genauigkeitsklassen 0,2, 0,5 und 1,0 unterstützt der JSXN-35 Anwendungen wie Energiemessung, Spannungsüberwachung und Schutzrelais. Die dreiphasige Bauweise integriert alle Phasenmessungen in ein einzelnes Gerät, wodurch Platzbedarf und Verdrahtungskomplexität reduziert werden. Der Wandler erfüllt die standardmäßigen Isolationspegel 40,5/80/185 kV und bietet eine thermische Ausgangsleistung von bis zu 800 VA. Er eignet sich für Umspannwerke, Übertragungsnetze und Anlagen erneuerbarer Energien bei Umgebungstemperaturen von –40 °C bis +40 °C.
Wichtigste Nennwerte im Überblick
| Parameter | Nennwert |
|---|---|
| Netzspannung | 35 kV |
| Isolationspegel (LI/AC/SW) | 185/80/40,5 kV |
| Genauigkeitsklassen | 0,2, 0,5, 1,0 |
| Thermische Grenzausgangsleistung | Bis zu 800 VA |
| Phasen | Dreiphasig |
| Isolationsart | Ölgekühlt |
| Buchenmaterial | Porzellan |
| Wicklungskonfigurationen | Drei- oder vierwicklig |
| Betriebstemperaturbereich | –40 °C bis +40 °C |
| Montage | Im Freien, auf Betonfundament |
| Ölausdehnungsgefäß | Integriert |
| Erdfehlererkennung | Unterstützt (offene Dreieckschaltung) |
Aufbau
Der JSXN-35kV verfügt über einen robusten Aufbau aus Gießharz und ölgekühlter Technik, optimiert für den Außeneinsatz. Kern und Wicklungen sind vollständig in Isolieröl eingetaucht, das sich in einem abgedichteten Stahltank befindet – für hervorragende dielektrische Eigenschaften und Wärmeübertragung. Hoch- und Niederspannungsanschlüsse sind in wetterfesten Porzellanbuchsen untergebracht, die besonders UV-, feuchtigkeits- und verschmutzungsbeständig sind. Ein integriertes Ölausdehnungsgefäß gleicht die thermische Ausdehnung und Kontraktion des Isolieröls über den gesamten Betriebstemperaturbereich aus. Das Gerät verfügt über eine Ölstandsanzeige und ein Ablassventil für routinemäßige Wartung, was langfristige Zuverlässigkeit sicherstellt. Alle Außenflächen sind korrosionsgeschützt behandelt, und der Erdungsanschluss ist gemäß elektrischer Sicherheitsnormen deutlich gekennzeichnet.
Technische Daten
Betriebsbedingungen
- Aufstellort: Freiluft-Umspannwerke, Schaltwerke oder Übertragungsnetze
- Umgebungstemperatur: –40 °C bis +40 °C (breiterer Bereich als Innenmodelle)
- Höhe über NN: ≤ 1000 m (Standard), höhere Höhen auf Anfrage verfügbar
- Isolierung: Ölgekühlt mit Porzellanbuchsen
- Phasenanordnung: Dreiphasig (Einzelgerät)
- Verschmutzungsgrad: Grad II–IV (geeignet für Industrie- und Küstengebiete)
- Windlast: Konstruiert für Windgeschwindigkeiten bis zu 70 m/s
Technische Parameter
Der JSXN-35kV ist ein ölgelagerter dreiphasiger Freiluft-Spannungswandler für 35-kV-Systeme mit ölgekühlter Isolierung und Porzellanbuchsen. Er arbeitet bei Umgebungstemperaturen von –40 °C bis +40 °C und in Höhenlagen bis 1000 m und erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011.
| Typ | Nennspannung (kV) | Genauigkeitsklasse /
Nennausgang (VA) |
Max.
Ausgang (VA) |
Nenn-
Isolation (kV) |
|---|---|---|---|---|
| JSXN-35 | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/3P-3×(60/100) 0,2/6P-3×(60/100) 0,5/3P-3×(150/100) 0,5/6P-3×(150/100) 1,0/3P-3×(200/100) 1,0/6P-3×(200/100) |
800 | 40,5 / 80 / 185 |
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,5/3P-3×(50/50/100) | 600 |
Installation und Verdrahtung
Abmessungen
Gesamtabmessungen: Höhe 1180 ± 15 mm, Sockelbreite 770 mm, Gesamtlänge 1115 ± 20 mm. Das Gerät wiegt ca. 250 kg im ölgefüllten Zustand und ist für die Montage auf einem Betonfundament mittels Ankerbolzen vorgesehen.
Schaltplan
Der Wandler verfügt über drei oder vier Sekundärwicklungen. Primäranschlüsse A, B, C sind sternförmig mit Neutralleiter N verbunden. Für die Messung werden die Sekundärausgänge a, b, c (mit Neutralleiter n) sternförmig verdrahtet. Eine offene Dreieckschaltung da/dn ist für die Erdfehlererkennung vorgesehen. Bei der vierwickligen Version steht ein zusätzliches Sekundärausgangspaar 2a, 2b, 2c mit Neutralleiter 2n für separate Schutzschaltungen zur Verfügung.
Auswahl und FAQs
Auswahlhilfe
- Wicklungskonfiguration: Wählen Sie drei Wicklungen (Y/Y/△) für Standard-Mess- und Schutzanwendungen oder vier Wicklungen für duale Sekundärausgänge und zusätzliche Redundanz.
- Genauigkeitsklasse: Verwenden Sie Klasse 0,2 für Abrechnungsmessung, 0,5 für Überwachung, 1,0 für allgemeine Messung und 3P für Schutzanwendungen.
- Lastanpassung: Stellen Sie sicher, dass die angeschlossene Last (Messgeräte, Relais) die Nennausgangsleistung nicht überschreitet – 800 VA bei dreiwinkliger, 600 VA bei vierwickliger Ausführung – um Genauigkeit und thermische Leistungsfähigkeit zu gewährleisten.
- Umwelttauglichkeit: Prüfen Sie, ob der Installationsort die Anforderungen an Umgebungstemperatur (–40 °C bis +40 °C), Höhe (≤ 1000 m Standard) und Verschmutzungsgrad erfüllt.
- Wartungsplanung: Berücksichtigen Sie regelmäßige Ölprüfungen, Dichtungskontrollen und Zugangsraum, da ölgekühlte Geräte kontinuierliche Wartung für zuverlässigen Langzeitbetrieb benötigen.
Häufig gestellte Fragen
F1: Was sind die wesentlichen Unterschiede zwischen ölgekühlten und gießharzisolierten Spannungswandlern?
Ölgekühlte Wandler nutzen Isolieröl zur Kühlung und dielektrischen Festigkeit und bieten höhere thermische Kapazität, erfordern jedoch regelmäßige Wartung wie Öltests und Dichtheitskontrollen. Gießharzwandler verwenden feste Epoxidisolierung, benötigen kaum Wartung und zeichnen sich durch hervorragende Beständigkeit gegen Feuchtigkeit und UV-Strahlung aus – ideal für raue Außenbedingungen.
F2: Wie oft sollte ein ölgekühlter Spannungswandler gewartet werden?
Für kritische Anlagen wird jährliche Wartung empfohlen; Standardanwendungen erfordern typischerweise alle 2–3 Jahre Servicearbeiten. Wesentliche Maßnahmen umfassen Ölqualitätsprüfungen (dielektrische Festigkeit, Feuchtigkeit, Säurezahl), Inspektionen von Dichtungen und Buchsen sowie Temperaturüberwachung.
F3: Warum einen dreiphasigen JSXN-35 gegenüber drei einphasigen Wandlern wählen?
Der dreiphasige JSXN-35 integriert alle drei Phasen in ein kompaktes Gerät, spart Platz und senkt Installationskosten. Er gewährleistet eine ausgeglichene Spannungsmessung über alle Phasen und liefert bessere Genauigkeit für dreiphasige Netze als separate einphasige Geräte.
F4: Welche Genauigkeitsklasse ist für Abrechnungs- oder Ertragsmessung erforderlich?
Für abrechnungsgenaue Energiemessung ist Genauigkeitsklasse 0,2 erforderlich, um hohe Präzision sicherzustellen. Klasse 0,5 ist für interne Überwachung akzeptabel, während Schutzschaltungen üblicherweise Klasse 3P verwenden, bei der Zuverlässigkeit Vorrang vor extrem hoher Genauigkeit hat.
F5: Was ist die thermische Grenzausgangsleistung des JSXN-35-Wandlers?
Der JSXN-35 verfügt über eine thermische Grenzausgangsleistung von 600 VA, d. h., er kann diese maximale Last sicher versorgen, ohne die zulässigen Temperaturanstiege zu überschreiten – selbst bei hohen Umgebungstemperaturen bis +50 °C – und gewährleistet so stabile Leistung bei Spitzenlasten.
F6: Kann ich Sonder-Spannungsübersetzungsverhältnisse für den JSXN-35 bestellen?
Ja, neben Standardübersetzungen wie 35/√3 : 0,1/√3 : 0,1/3 können kundenspezifische Spannungsübersetzungsverhältnisse auf Anfrage gefertigt werden. Kontaktieren Sie unser technisches Team, um Spezifikationen, Machbarkeit und Lieferzeiten zu besprechen.
F7: Wie lange beträgt die voraussichtliche Lebensdauer bei ordnungsgemäßer Pflege?
Bei korrekter Installation und regelmäßiger Wartung – einschließlich Ölqualitätskontrolle und Umweltschutz – kann der ölgekühlte JSXN-35-Wandler in typischen Versorgungs- oder Industrieanlagen über 30 Jahre zuverlässig betrieben werden.
Häufig gestellte Fragen
Q1: Welche Genauigkeitsklasse eignet sich für Schutzanwendungen?
Für Schutzanwendungen sind die Klassen 3P oder 6P geeignet. Sie bieten eine hohe Restspannungsgenauigkeit bei Erdschluss. Bitte geben Sie den genauen Bedarf bei der Bestellung an.
Q2: Ist der Wandler für den Einsatz in Küstengebieten geeignet?
Ja, der JSXN-35kV ist für Verschmutzungsgrad II bis IV ausgelegt. Die ölgekühlte Isolierung und Porzellanbuchsen gewährleisten Zuverlässigkeit in Küstenumgebungen. Bestätigen Sie die spezifischen Umweltbedingungen vor der Bestellung.
Q3: Kann der Spannungswandler in Höhen über 1000 Metern betrieben werden?
Die Standardausführung ist für Höhen bis 1000 m über NN zugelassen. Für höhere Installationen sind Anpassungen der Isolierung erforderlich. Eine projektspezifische Prüfung ist bei der Konfiguration notwendig.
Q4: Nach welchen internationalen Normen ist der Wandler zertifiziert?
Das Gerät erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011. Es ist für 35-kV-Hochspannungsnetze mit einer Nennisolation von 40,5 kV zertifiziert. Fordern Sie bei Bedarf spezifische Werksprüfzertifikate an.
Q5: Werden individuelle Werksprüfungen vor dem Versand durchgeführt?
Ja, standardmäßige Typen- und Abnahmeprüfungen gemäß IEC 61869-3 werden durchgeführt. Spezielle Kundentests oder erweiterte Prüfberichte sind auf Anfrage verfügbar. Teilen Sie uns Ihre Prüfanforderungen im Angebot mit.
Q6: Wofür wird der ölgekühlte JSXN-35kV primär eingesetzt?
Er dient der Spannungsmessung und dem Schutz in 35-kV-Freiluft-Umspannwerken. Die dreiphasige Bauweise mit Ölisolierung bietet hohe thermische Stabilität. Dies gewährleistet zuverlässige Messwerte auch bei extremen Wetterbedingungen.
Q7: Wie hoch ist die maximal zulässige Ausgangsleistung?
Die maximale Ausgangsleistung beträgt 800 VA bei den entsprechenden Genauigkeitsklassen. Dies gewährleistet den sicheren Betrieb angeschlossener Mess- und Schutzgeräte. Klären Sie den genauen Bedarf mit unserer Technik ab.
