Descripción general

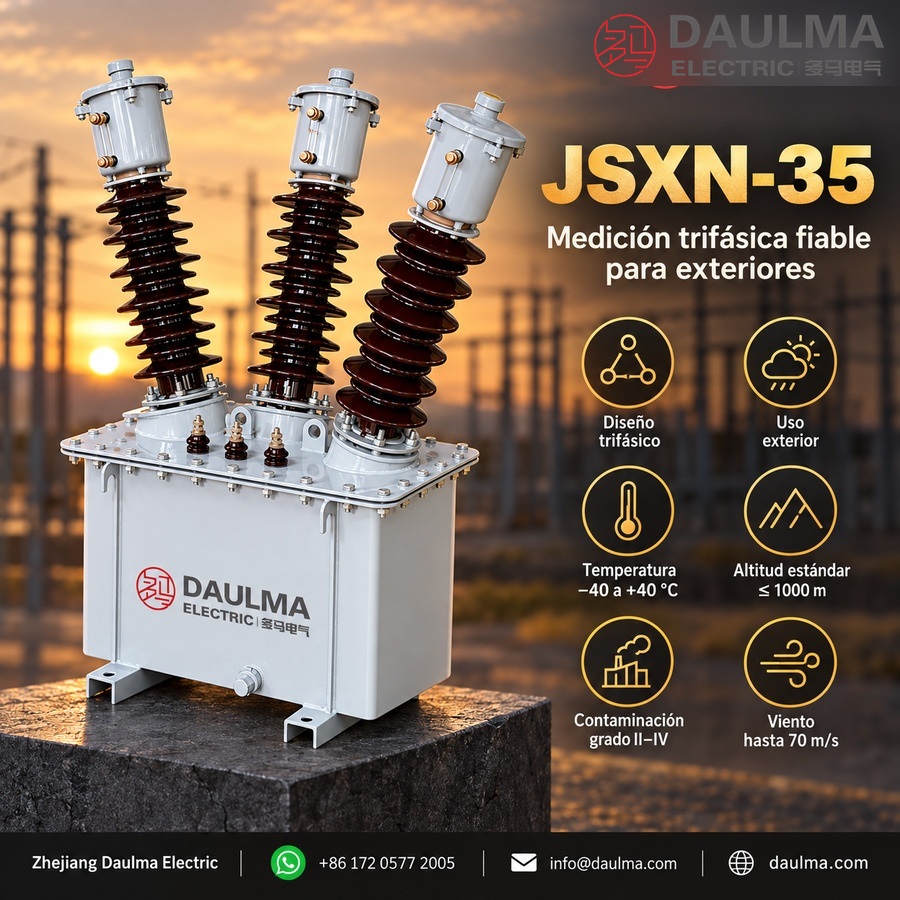

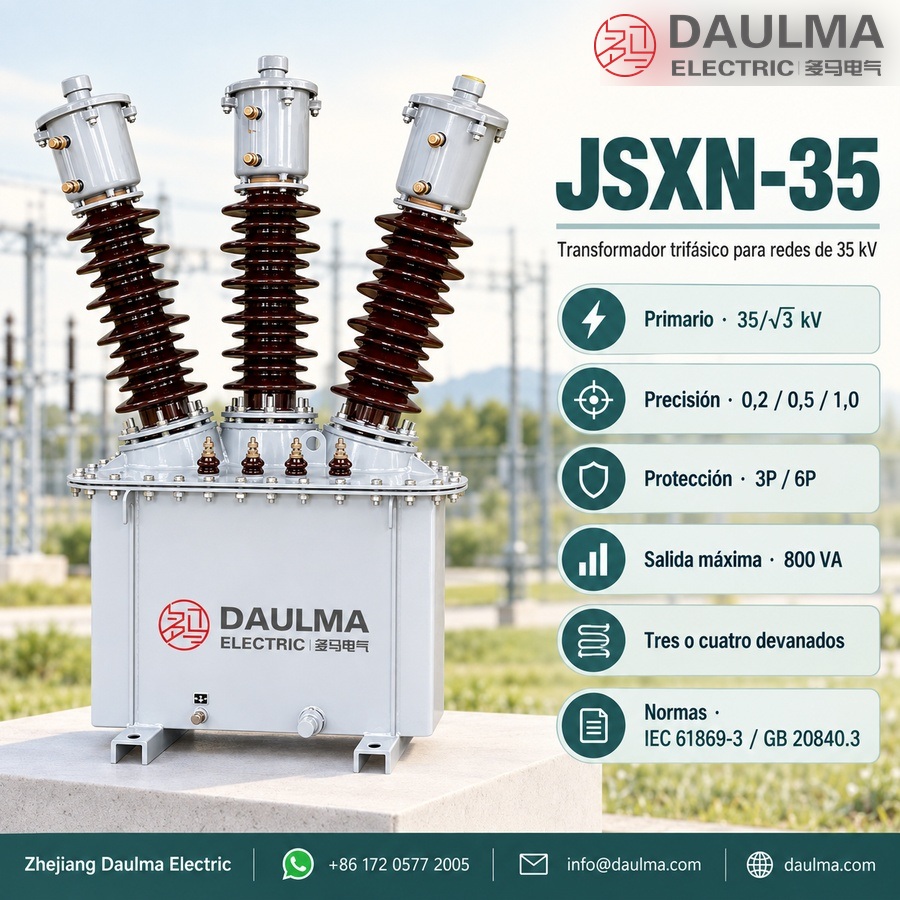

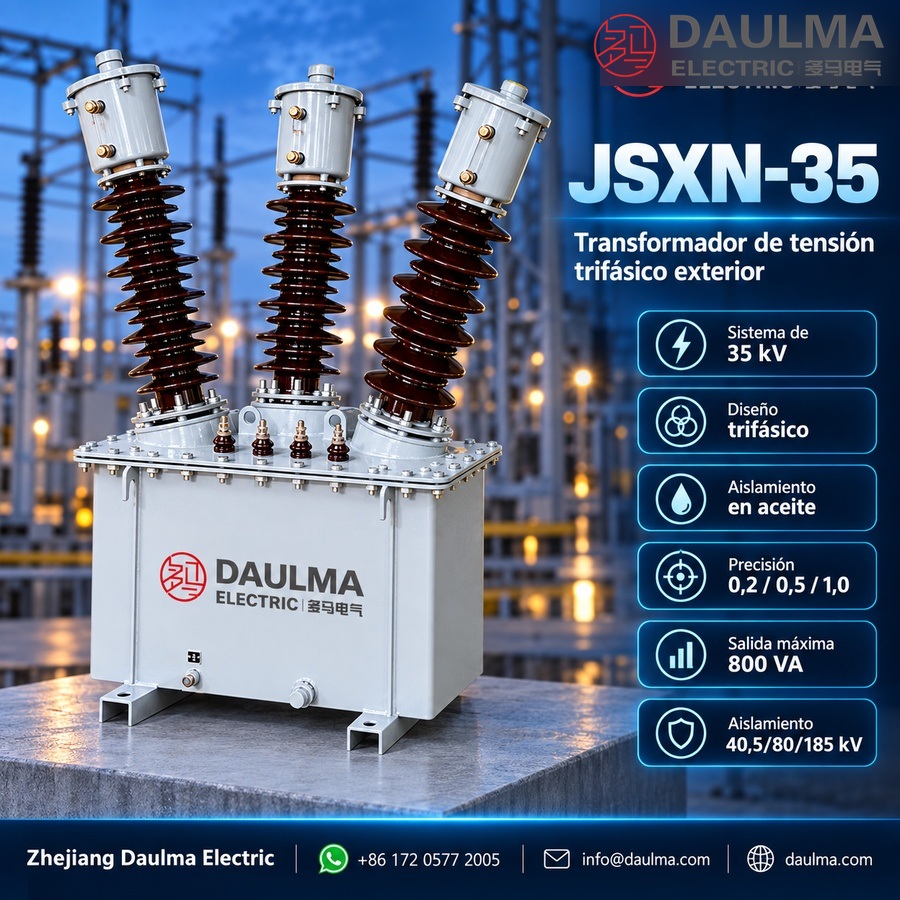

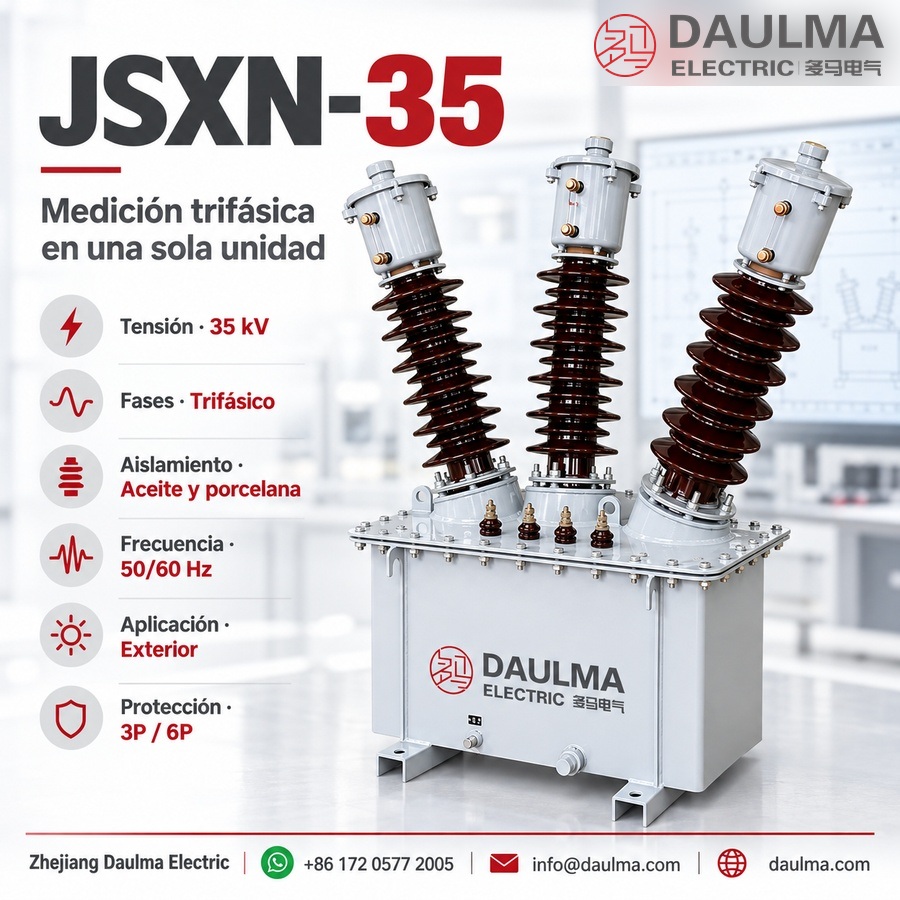

El JSXN-35kV es un transformador de tensión trifásico al aire libre con aislamiento en aceite, diseñado para sistemas eléctricos de alta tensión de 35 kV. Utiliza aislamiento en aceite con boquillas de porcelana para ofrecer alta rigidez dieléctrica y disipación térmica eficiente, garantizando un funcionamiento fiable en entornos exteriores exigentes.
Disponible en clases de precisión 0.2, 0.5 y 1.0, el JSXN-35 admite aplicaciones de facturación energética, monitoreo de tensión y protección mediante relés. Su configuración trifásica integra todas las mediciones de fase en una sola unidad, reduciendo espacio y complejidad del cableado. El transformador cumple con los niveles estándar de aislamiento de 40.5/80/185 kV y ofrece una capacidad térmica de salida de hasta 800 VA, adecuado para subestaciones eléctricas, redes de transmisión e instalaciones de energía renovable que operan en temperaturas de -40 °C a +40 °C.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento (LI/CA/SW) | 185/80/40.5 kV |
| Clases de precisión | 0.2, 0.5, 1.0 |
| Salida térmica límite | Hasta 800 VA |
| Fases | Trifásico |
| Tipo de aislamiento | Aislamiento en aceite |
| Material de las boquillas | Porcelana |
| Configuraciones de devanados | Tres o cuatro devanados |
| Rango de temperatura de operación | -40 °C a +40 °C |
| Montaje | Al aire libre, sobre fundación de hormigón |
| Depósito de expansión de aceite | Integrado |
| Detección de falla a tierra | Compatible (devanado en delta abierta) |
Construcción
El JSXN-35kV presenta una construcción robusta de resina moldeada y aislamiento en aceite optimizada para servicio exterior. El núcleo y los devanados están completamente sumergidos en aceite aislante contenido en un tanque de acero sellado, proporcionando excelente rendimiento dieléctrico y transferencia térmica. Los terminales de alta y baja tensión están alojados en boquillas de porcelana resistentes a la intemperie, que ofrecen alta resistencia a la exposición UV, la entrada de humedad y la contaminación superficial. Un depósito de expansión integrado compensa la dilatación y contracción térmica del aceite aislante en todo el rango de temperatura de operación. La unidad incluye indicador de nivel de aceite y válvula de drenaje para mantenimiento rutinario, asegurando fiabilidad a largo plazo. Todas las superficies externas están tratadas contra la corrosión, y el borne de puesta a tierra está claramente identificado para una instalación segura conforme a las normas de seguridad eléctrica.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -40 °C a +40 °C (rango más amplio que los modelos interiores)
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Aislamiento en aceite con boquillas de porcelana
- Configuración de fases: Trifásico (unidad única)
- Grado de contaminación: Grado II-IV (adecuado para zonas industriales y costeras)
- Carga de viento: Diseñado para soportar velocidades de viento de hasta 70 m/s
Parámetros técnicos
El transformador de tensión trifásico al aire libre JSXN-35kV con aislamiento en aceite y boquillas de porcelana está diseñado para sistemas de 35 kV. Opera en un rango de temperatura ambiente de -40 °C a +40 °C y a altitudes de hasta 1000 m, cumpliendo con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Tensión nominal (kV) | Clase de precisión /
Salida nominal (VA) |
Salida
máxima (VA) |
Aislamiento
nominal (kV) |
|---|---|---|---|---|
| JSXN-35 | 35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P-3×(60/100) 0.2/6P-3×(60/100) 0.5/3P-3×(150/100) 0.5/6P-3×(150/100) 1.0/3P-3×(200/100) 1.0/6P-3×(200/100) |
800 | 40.5 / 80 / 185 |
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P-3×(50/50/100) | 600 |
Instalación y cableado
Dimensiones generales
Dimensiones totales: Altura 1180±15 mm, ancho de base 770 mm, longitud total 1115±20 mm. La unidad pesa aproximadamente 250 kg cuando está llena de aceite y está diseñada para montarse sobre una fundación de hormigón mediante pernos de anclaje.
Diagrama de conexiones
El transformador dispone de tres o cuatro devanados secundarios. Los terminales primarios A, B, C se conectan en configuración estrella con neutro N. Para medición, las salidas secundarias a, b, c (con neutro n) se cablean en estrella. Se proporciona una conexión en delta abierta da/dn para detección de fallas a tierra. En la versión de cuatro devanados, se dispone de un conjunto adicional de salidas secundarias 2a, 2b, 2c con neutro 2n para circuitos de protección independientes.
Selección y preguntas frecuentes
Guía de selección
- Configuración de devanados: Seleccione tres devanados (Y/Y/△) para medición y protección estándar, o cuatro devanados para salidas secundarias duales y redundancia adicional.
- Clase de precisión: Use clase 0.2 para facturación energética, 0.5 para monitoreo, 1.0 para medición general y 3P para aplicaciones de protección.
- Adaptación de carga (burden): Asegúrese de que la carga conectada (medidores, relés) no exceda la salida nominal: 800 VA para tres devanados, 600 VA para cuatro devanados, para mantener precisión y rendimiento térmico.
- Adecuación ambiental: Confirme que el lugar de instalación cumpla con los requisitos de temperatura ambiente (-40 °C a +40 °C), altitud (≤1000 m estándar) y grado de contaminación.
- Planificación del mantenimiento: Considere pruebas periódicas de aceite, inspecciones de juntas y espacio de acceso, ya que las unidades con aislamiento en aceite requieren mantenimiento continuo para un funcionamiento fiable a largo plazo.
Preguntas Frecuentes
Q1: ¿Es apto para altitudes superiores a 1000 metros?
La configuración estándar soporta hasta 1000 m. Para altitudes mayores, se requiere diseño personalizado del aislamiento. Consulte a fábrica para confirmar especificaciones técnicas.
Q2: ¿Qué clase de precisión se recomienda para medición de facturación?
Seleccione la clase 0.2 para aplicaciones de facturación comercial. Garantiza alta exactitud en sistemas de 35 kV según IEC 61869-3. La calibración de fábrica está disponible.
Q3: ¿Qué normas internacionales cumple este equipo de 35 kV?
El modelo JSXN-35 cumple con GB20840.3-2013 e IEC61869-3:2011. Estos estándares aseguran el rendimiento en subestaciones exteriores. Solicite los certificados de tipo actualizados a su representante.
Q4: ¿Por qué es adecuado para zonas costeras e industriales?
Su diseño soporta grados de contaminación II-IV y vientos de 70 m/s. El aislamiento en aceite y porcelana garantizan durabilidad. Confirme el grado de contaminación específico de su proyecto.
Q5: ¿Cuándo se requiere solicitar relaciones de transformación personalizadas?
Cuando su sistema 35 kV exija ratios distintos al estándar 35/√3 : 0.1/√3 : 0.1/3. Las clases 0.2, 0.5 y 1.0 son configurables. Contacte a ingeniería para validar los parámetros exactos.
Q6: ¿Cuál es la aplicación principal de este transformador Daulma?
Se utiliza en subestaciones exteriores, estaciones de maniobra y redes de transmisión de 35 kV. Su diseño trifásico en unidad única optimiza el espacio. Consulte el catálogo del fabricante para más detalles.
Q7: ¿Cuál es el rango de temperatura ambiente de operación?
Opera eficientemente entre -40 °C y +40 °C. Este amplio rango lo hace ideal para instalaciones al aire libre en climas extremos. Verifique las condiciones térmicas locales antes de la instalación.
