Übersicht

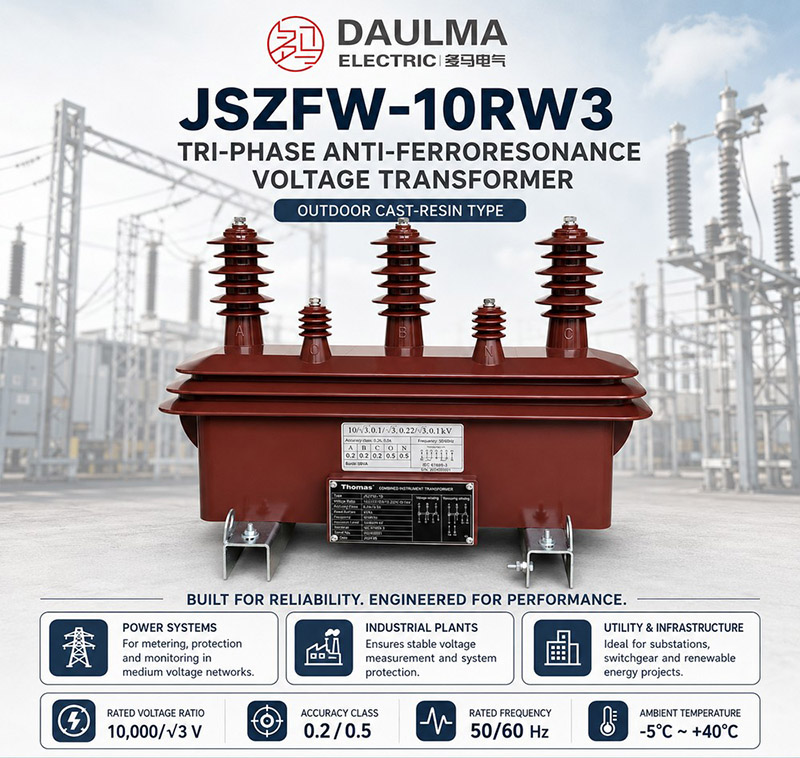

Der JSZFW-10RW3 ist ein dreiphasiger, gießharzisolierten Außen-Spannungswandler mit Anti-Ferroresonanz-Funktion für Mittelspannungsnetze mit 3 kV, 6 kV und 10 kV. Er verfügt über eine Epoxidharz-Gießisolierung und integrierte Anti-Ferroresonanz-Technologie zur Unterdrückung gefährlicher Überspannungen, die durch Ferroresonanzphänomene in Stromnetzen entstehen können.
Dieser Wandler ermöglicht präzise dreiphasige Spannungsmessung für Schutz- und Zähleranwendungen mit Genauigkeitsklassen 0,2; 0,5; 1 und 3. Er unterstützt ein- oder zweifache Sekundärwicklungen und erfüllt die Anforderungen für den Außeneinsatz unter rauen Umgebungsbedingungen wie hoher Luftfeuchtigkeit, Verschmutzung und UV-Belastung. Die Isolationsfestigkeit beträgt 12/42/75 kV (Netzfrequenz/Blitzstoß).
Kurzübersicht der Nennwerte
| Parameter | Nennwert |
|---|---|
| Netzspannung | 3 kV / 6 kV / 10 kV |
| Isolationspegel | 12/42/75 kV |
| Genauigkeitsklassen | 0,2; 0,5; 1; 3 |
| Sekundärwicklungen | Einfach oder doppelt |
| Phasenanordnung | Dreiphasig |
| Anti-Ferroresonanz | Ja |
| Isolationsmaterial | Gießharz (Epoxid) |
| Einbaulage | Außen |
| Wartungsbedarf | Wartungsfrei |
| Anwendung | Schutz, Zählung, Netzqualität |
| Max. Systemspannung | 12 kV |
| Kernausführung | Ferroresonanz-unterdrückend |
Aufbau
Der JSZFW-10RW3 verfügt über eine robuste Gießharzkonstruktion aus Epoxidharz, die Kern und Wicklungen vollständig umschließt. Diese massive Isolierung bietet hervorragende Durchschlagfestigkeit, Feuchtigkeitsbeständigkeit und langfristige Stabilität im Außenbereich. Das Anti-Ferroresonanz-Design nutzt einen speziell ausgelegten magnetischen Kreis, der nichtlineare Resonanzen zwischen Netzkapazität und Transformatorinduktivität verhindert. Alle Außenflächen sind UV-beständig und für den dauerhaften Außeneinsatz ohne Materialermüdung geeignet. Das Gerät ist während seiner gesamten Lebensdauer wartungsfrei und für die direkte Montage an Freiluftschaltanlagen oder Tragstrukturen konzipiert.
Technische Daten
Betriebsbedingungen
- Einbaulage: Freiluftschaltanlagen, Umspannwerke oder Verteilpunkte
- Umgebungstemperatur: -5 °C bis +40 °C
- Höhenlage: ≤ 1000 m (Standard), höhere Höhenlagen auf Anfrage
- Isolierung: Gießharz (Epoxid)
- Frequenz: 50 Hz oder 60 Hz
- Anschluss: Dreiphasig mit Anti-Ferroresonanz-Design
- Wartung: Minimaler Wartungsaufwand (Gießharzausführung)
Technische Parameter
Der JSZFW-10RW3 ist ein dreiphasiger, gießharzisolierten Außen-Spannungswandler mit Anti-Ferroresonanz-Funktion für 3 kV, 6 kV und 10 kV Netze. Er verfügt über Epoxidharz-Isolierung, arbeitet bei Umgebungstemperaturen von -5 °C bis +40 °C und ist für Höhenlagen bis 1000 m (höher auf Anfrage) geeignet. Das Gerät erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011.
| Bemessungsspannungs-
verhältnis (V) |
Dreiphasige Bemessungs-
leistung (VA) |
Grenzleistung
(VA) |
Bemessungs-Isolations-
pegel (kV) |
|||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | |||
| 3000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 12/42/75 |
| 3000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 12/42/75 |
Installation und Verdrahtung
Montageschema
Der JSZFW-10RW3 ist für die Montage im Freien an Schaltanlagen oder Umspannwerksträgern vorgesehen. Die Befestigung erfolgt über die Fußabmessungen (590 mm Breite) mit geeignetem Befestigungsmaterial zur Gewährleistung von Standsicherheit und Ausrichtung. Um das Gerät muss ausreichender Abstand für Belüftung und sicheren Zugang bei Wartungsarbeiten eingehalten werden.
Verdrahtungsschema
Die Primäranschlüsse A, B und C werden an die dreiphasigen Leiter des Netzes angeschlossen. Der Neutralleiteranschluss N muss fest mit dem Erdpotential verbunden werden. Die Sekundäranschlüsse im seitlichen Anschlusskasten werden entsprechend den Systemanforderungen an Mess- und Schutzgeräte angeschlossen. Alle Sekundärkreise müssen ordnungsgemäß geerdet sein, um gefährliche Spannungsanstiege zu vermeiden.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie nach Netzspannung: JSZFW-10RW3 für 3 kV, 6 kV oder 10 kV Netze mit entsprechendem Isolationspegel.
- Wählen Sie nach Genauigkeitsklasse: 0,2 für hochpräzise Zählung, 0,5 für Standardzählung, 1 für allgemeine Messung oder 3 für Anzeigezwecke.
- Wählen Sie nach Wicklungskonfiguration: Einfache Wicklung für Basisanwendungen oder doppelte Wicklung für erhöhte Systemflexibilität.
- Wählen Sie nach Bemessungsleistung: 60–600 VA je nach angeschlossener Last.
- Bestätigen Sie die Netzfrequenz: 50 Hz oder 60 Hz entsprechend Ihrem Netz.
- Prüfen Sie die Einbauumgebung: Der JSZFW-10RW3 ist speziell für den Außeneinsatz ausgelegt.
Häufig gestellte Fragen
F1: Was ist ein Anti-Ferroresonanz-Spannungswandler?
Ein Anti-Ferroresonanz-Spannungswandler besitzt einen speziellen Kernaufbau, der Ferroresonanz verhindert – ein Zustand, der bei Schalthandlungen oder Erdschlüssen zu gefährlichen Überspannungen und Oberschwingungsverzerrungen führen kann. Dies gewährleistet stabilen und sicheren Betrieb in Mittelspannungsnetzen.
F2: Was unterscheidet einfache von doppelter Wicklungskonfiguration?
Eine einfache Wicklung bietet eine Sekundärwicklung für grundlegende Schutz- und Zählaufgaben. Eine doppelte Wicklung liefert zwei unabhängige Sekundärwicklungen, was größere Flexibilität, redundante Messungen oder unterschiedliche Genauigkeitsklassen für separate Anwendungen ermöglicht.
F3: Welche Genauigkeitsklassen bietet der JSZFW-10RW3?
Der JSZFW-10RW3 ist in vier Genauigkeitsklassen erhältlich: 0,2 für hochpräzise Zählung, 0,5 für Standardzählung, 1 für allgemeine Messung und 3 ausschließlich für Anzeigezwecke. Wählen Sie die Klasse entsprechend Ihrer erforderlichen Messgenauigkeit und angeschlossenen Last.
F4: Welche Wartung benötigt dieser Gießharzwandler?
Dank seiner Gießharz-(Epoxid-)Konstruktion ist der JSZFW-10RW3 nahezu wartungsfrei. Lediglich visuelle Inspektionen auf mechanische Beschädigungen werden empfohlen. Ölwechsel oder routinemäßige Reinigung entfallen, was die langfristigen Betriebskosten senkt.
F5: Welchen Normen entspricht der JSZFW-10RW3?
Der JSZFW-10RW3 erfüllt sowohl die chinesische Norm GB20840.3-2013 als auch die internationale Norm IEC61869-3:2011 für Spannungswandler und gewährleistet so zuverlässige Leistung und Kompatibilität in nationalen und internationalen Mittelspannungsanwendungen.
F6: Welche Angaben müssen vor der Bestellung bestätigt werden?
Vor der Bestellung sind folgende Daten zu bestätigen: Modell (JSZFW-10RW3), Netzspannung (3 kV, 6 kV oder 10 kV), Genauigkeitsklasse (0,2; 0,5; 1 oder 3), Bemessungsleistung in VA, Wicklungskonfiguration (einfach oder doppelt), Netzfrequenz (50 Hz oder 60 Hz), Einbaulage (Außen) und benötigte Stückzahl.
Häufig gestellte Fragen
Q1: Für welche Netzspannungen ist dieser Gießharz-Spannungswandler ausgelegt?
Er ist für 3-kV-, 6-kV- und 10-kV-Netze konzipiert. Das Bemessungsspannungsverhältnis beträgt beispielsweise 6000/√3 : 100/√3 : 100/√3. Bitte geben Sie die exakte Systemspannung für die Werkskonfiguration an.
Q2: Kann der Außen-Spannungswandler auch in Höhen über 1000 Metern betrieben werden?
Standardmäßig ist er bis 1000 m Höhenlage zugelassen. Für höhere Installationsorte sind Anpassungen der Isolierung erforderlich. Kontaktieren Sie uns für eine projektspezifische Freigabe.
Q3: Verfügt dieser dreiphasige Spannungswandler über einen integrierten Ferroresonanzschutz?
Ja, das Design umfasst eine integrierte Anti-Ferroresonanz-Funktion. Dies erhöht die Betriebssicherheit in Freiluftschaltanlagen. Werksseitig ist diese Funktion standardmäßig im Epoxidharz-Gehäuse integriert.
Q4: Welche internationalen Normen und Standards erfüllt dieser Spannungswandler?
Das Gerät erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011. Konformitätszertifikate und Werksprüfprotokolle werden mit der Lieferung bereitgestellt. Fordern Sie bei Bedarf spezifische Zertifikate an.
Q5: Lässt sich der Gießharz-Wandler auch für 60-Hz-Netze konfigurieren?
Ja, er ist sowohl für 50 Hz als auch für 60 Hz Frequenzen erhältlich. Die genaue Frequenz muss bei der Bestellung angegeben werden. Bitte bestätigen Sie die Netzfrequenz vor dem Kauf.
Q6: In welchen Anlagen wird dieser Außen-Gießharz-Spannungswandler typischerweise eingesetzt?
Er ist primär für Freiluftschaltanlagen, Umspannwerke und Verteilpunkte konzipiert. Die robuste Epoxidharz-Isolierung gewährleistet minimalen Wartungsaufwand. Der Betrieb ist bei Umgebungstemperaturen von -5 °C bis +40 °C möglich.
Q7: Wie hoch ist die maximale Grenzleistung bei Klasse 3?
Die dreiphasige Grenzleistung beträgt maximal 1200 VA. Bei der Genauigkeitsklasse 3 liegt die Bemessungsleistung bei 600 VA. Bitte prüfen Sie die Lastfälle für die korrekte Dimensionierung.
