Descripción general

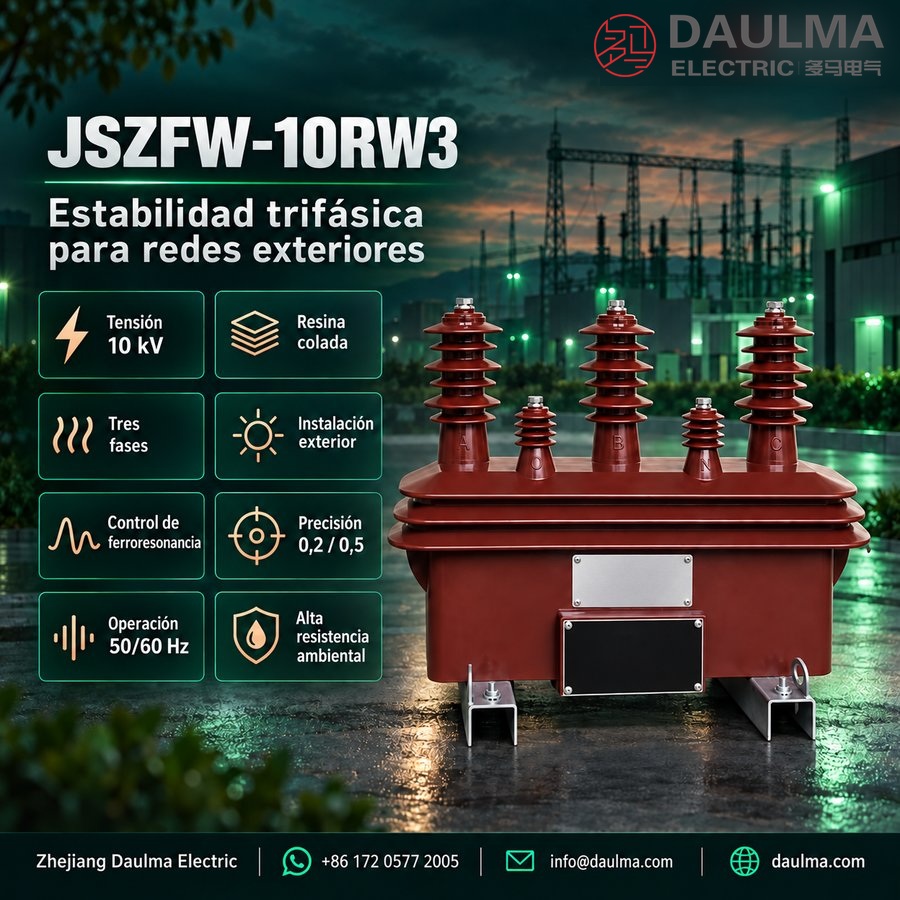

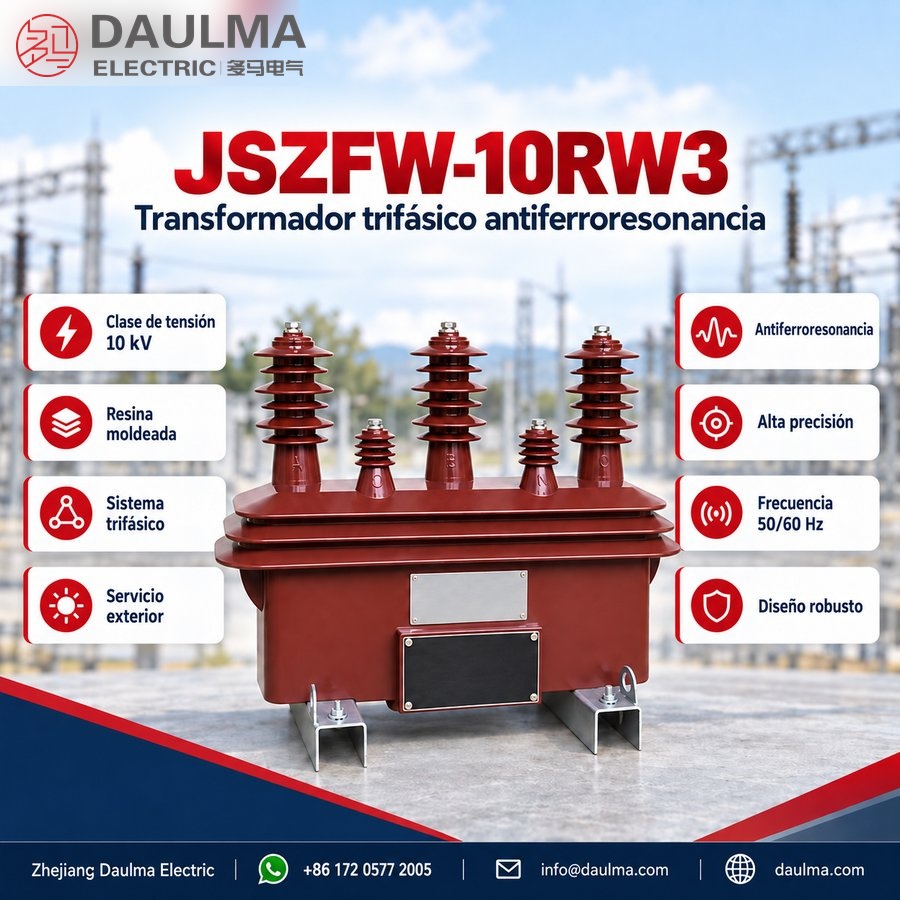

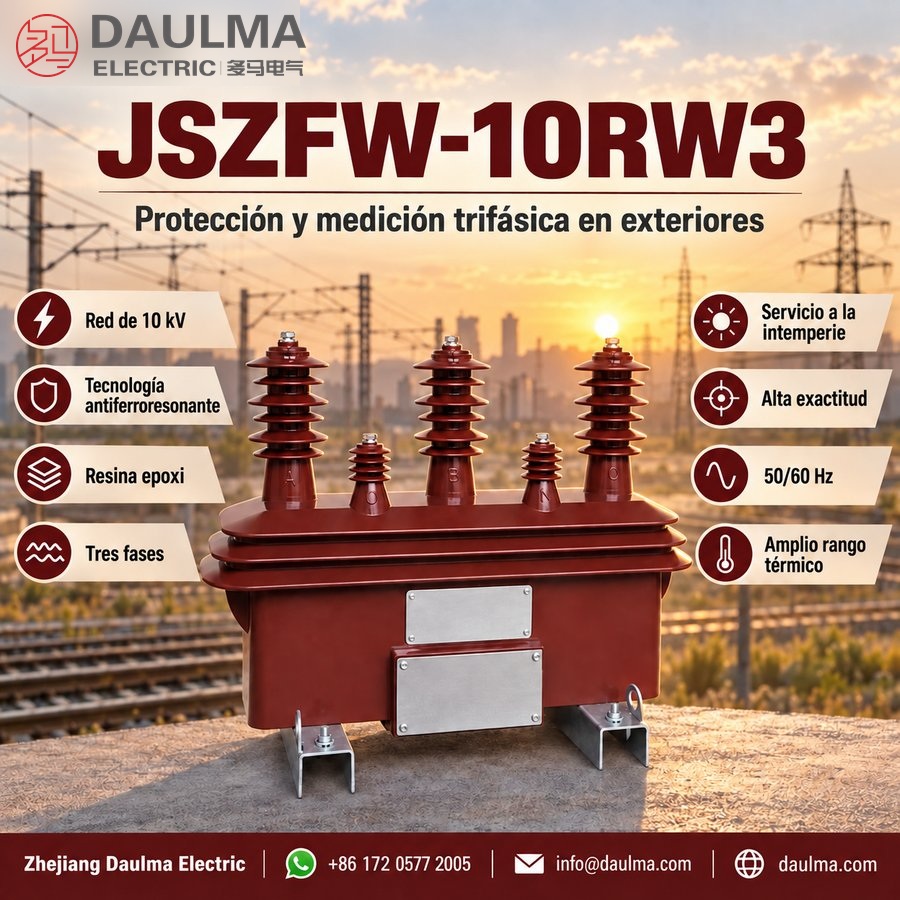

El JSZFW-10RW3 es un transformador de tensión trifásico al aire libre, moldeado en resina epoxi y con tecnología anti-ferroresonancia, diseñado para sistemas de media tensión de 3 kV, 6 kV y 10 kV. Cuenta con aislamiento moldeado en resina epoxi y tecnología integrada anti-ferroresonancia para suprimir sobretensiones peligrosas causadas por fenómenos de ferroresonancia en redes eléctricas.
Este transformador proporciona una medición precisa de tensión trifásica para protección y medida, con clases de exactitud 0,2; 0,5; 1 y 3. Admite devanados secundarios simples o dobles y cumple con los requisitos estándar para operación al aire libre en entornos severos, incluyendo alta humedad, contaminación y exposición a radiación UV. Su nivel de aislamiento está clasificado en 12/42/75 kV (tensión soportada a frecuencia industrial / impulso atmosférico).
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV |
| Nivel de aislamiento | 12/42/75 kV |
| Clases de exactitud | 0,2; 0,5; 1; 3 |
| Devanados secundarios | Simples o dobles |
| Configuración de fases | Trifásico |
| Anti-ferroresonancia | Sí |
| Material aislante | Resina epoxi moldeada |
| Tipo de instalación | Al aire libre |
| Mantenimiento requerido | Sin mantenimiento |
| Aplicación | Protección, medida, calidad de energía |
| Tensión máxima del sistema | 12 kV |
| Diseño del núcleo | Supresor de ferroresonancia |
Construcción
El JSZFW-10RW3 presenta una robusta construcción moldeada en resina epoxi que encapsula completamente el núcleo magnético y los devanados. Este aislamiento sólido ofrece excelente rigidez dieléctrica, resistencia a la humedad y estabilidad a largo plazo en condiciones exteriores. El diseño anti-ferroresonancia incorpora un circuito magnético especialmente diseñado que evita la resonancia no lineal entre la capacitancia del sistema y la inductancia del transformador. Todas las superficies externas son resistentes a la radiación UV y aptas para exposición continua al exterior sin degradación. La unidad no requiere mantenimiento durante su vida útil y está diseñada para montaje directo en celdas o estructuras de apoyo al aire libre.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas al aire libre, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo demanda
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Trifásica con diseño anti-ferroresonancia
- Mantenimiento: Mínimo (diseño en resina epoxi)
Parámetros técnicos
El JSZFW-10RW3 es un transformador de tensión trifásico al aire libre, moldeado en resina epoxi y con tecnología anti-ferroresonancia, diseñado para sistemas de 3 kV, 6 kV y 10 kV. Cuenta con aislamiento en resina epoxi, opera en temperaturas ambiente de -5 °C a +40 °C y es apto para altitudes de hasta 1000 m (superiores bajo demanda). La unidad cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
| Relación de tensión
nominal (V) |
Potencia nominal trifásica
(VA) |
Potencia límite
(VA) |
Nivel de aislamiento
nominal (kV) |
|||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | |||
| 3000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100/√3 | 60 | 120 | 240 | 600 | 1200 | 12/42/75 |
| 3000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100/√3 : 100/√3 | 45/45 | 60/60 | / | / | 600/600 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El JSZFW-10RW3 está diseñado para instalación al aire libre en celdas o estructuras de subestación. El montaje se realiza mediante las dimensiones de la base (590 mm de ancho) con herrajes adecuados para garantizar estabilidad y alineación. Debe mantenerse una distancia mínima alrededor de la unidad para ventilación y acceso seguro durante el mantenimiento.
Diagrama de conexiones
Los terminales primarios A, B y C se conectan a las líneas del sistema trifásico. El terminal neutro N debe conectarse sólidamente a tierra del sistema. Los terminales secundarios, ubicados en la caja de bornes lateral de la unidad, se conectan a los equipos de medida y protección según los requisitos del sistema. Todos los circuitos secundarios deben estar correctamente puestos a tierra para evitar acumulaciones peligrosas de tensión.
Selección y preguntas frecuentes
Guía de selección
- Seleccione según la tensión del sistema: Elija el JSZFW-10RW3 para sistemas de 3 kV, 6 kV o 10 kV con el nivel de aislamiento adecuado.
- Seleccione según la clase de exactitud: Use 0,2 para medida de alta precisión, 0,5 para medida estándar, 1 para medición general o 3 para fines indicativos.
- Seleccione según la configuración de devanados: Elija devanado simple para aplicaciones básicas o devanado doble para mayor flexibilidad del sistema.
- Seleccione según la potencia nominal: Elija una potencia nominal entre 60 y 600 VA según los requisitos de carga conectada.
- Confirme la frecuencia: Especifique 50 Hz o 60 Hz para adaptarse a los requisitos de su sistema eléctrico.
- Verifique el entorno de instalación: El JSZFW-10RW3 está diseñado específicamente para uso al aire libre.
Preguntas Frecuentes
Q1: ¿Cómo previene este transformador la ferroresonancia en redes de 10 kV?
Incorpora un diseño trifásico anti-ferroresonancia nativo. Esto garantiza estabilidad en sistemas de 3, 6 y 10 kV. Consulte al ingeniero para validar la configuración específica de su subestación.
Q2: ¿Qué normas internacionales cumple este transformador de tensión al aire libre?
Cumple estrictamente con GB20840.3-2013 e IEC61869-3:2011. Estas certificaciones aseguran el rendimiento para instalaciones exteriores de hasta 1000 m. Solicite los certificados de fábrica actualizados al realizar el pedido.
Q3: ¿Cuáles son los límites de temperatura y altitud para la instalación?
Opera en temperaturas ambiente de -5 °C a +40 °C y altitudes estándar ≤ 1000 m. Para altitudes superiores, la capacidad de aislamiento se ajusta bajo demanda. Confirme las condiciones del sitio antes de la instalación.
Q4: ¿Cuánta potencia nominal trifásica entrega en la clase de precisión 0,5?
Proporciona 120 VA para sistemas de 3, 6 y 10 kV. También soporta hasta 600 VA en clase 3 y 1200 VA de límite térmico. Revise la ficha técnica para otras relaciones de tensión.
Q5: ¿Reduce el aislamiento de resina epoxi los costos de mantenimiento?
El diseño moldeado garantiza un mantenimiento mínimo, reduciendo gastos operativos. Elimina revisiones de aceite en subestaciones. Contacte a ventas para detalles sobre ciclos de inspección y disponibilidad de repuestos.
Q6: ¿Cuándo es recomendable instalar este modelo en subestaciones exteriores?
Es ideal para puntos de distribución y redes de 3 a 10 kV. Su construcción trifásica optimiza el espacio y la fiabilidad en celdas al aire libre. Solicite una cotización personalizada para su proyecto.
Q7: ¿Dónde se aplican estos transformadores de tensión de media tensión?
Se utilizan en celdas al aire libre, subestaciones y puntos de distribución. El modelo JSZFW-10RW3 está diseñado para frecuencias de 50 Hz o 60 Hz. Solicite información detallada del fabricante para su región.
