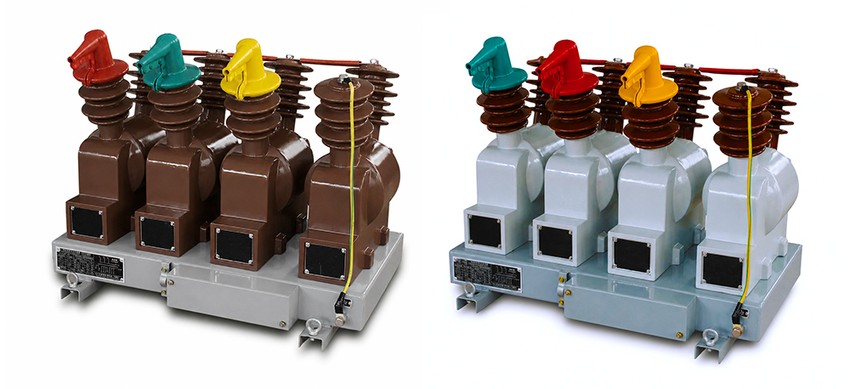

Übersicht
Die Serie JSZJK(F)R2 ist ein dreiphasiger, trockengegossener Anti-Ferroresonanz-Spannungswandler für Mittelspannungssysteme mit 3 kV, 6 kV und 10 kV (auch zugelassen für 11 kV und 12 kV gemäß internationaler Normen). Er verfügt über eine Epoxidharz-Isolierung und bietet hervorragende Witterungsbeständigkeit sowie wartungsfreien Betrieb unter rauen Außenbedingungen.
Verfügbar in Genauigkeitsklassen 0,2; 0,5; 1 und 3 sowie mit Bemessungsleistungen von 60 VA bis 600 VA eignet er sich für Schutz-, Mess- und Power-Quality-Monitoring-Anwendungen. Das Gerät erfüllt die Normen GB1207-2006 und IEC60044-2:2003 und ist speziell zur Unterdrückung ferroresonanzbedingter Überspannungen in Verteilnetzen ausgelegt.

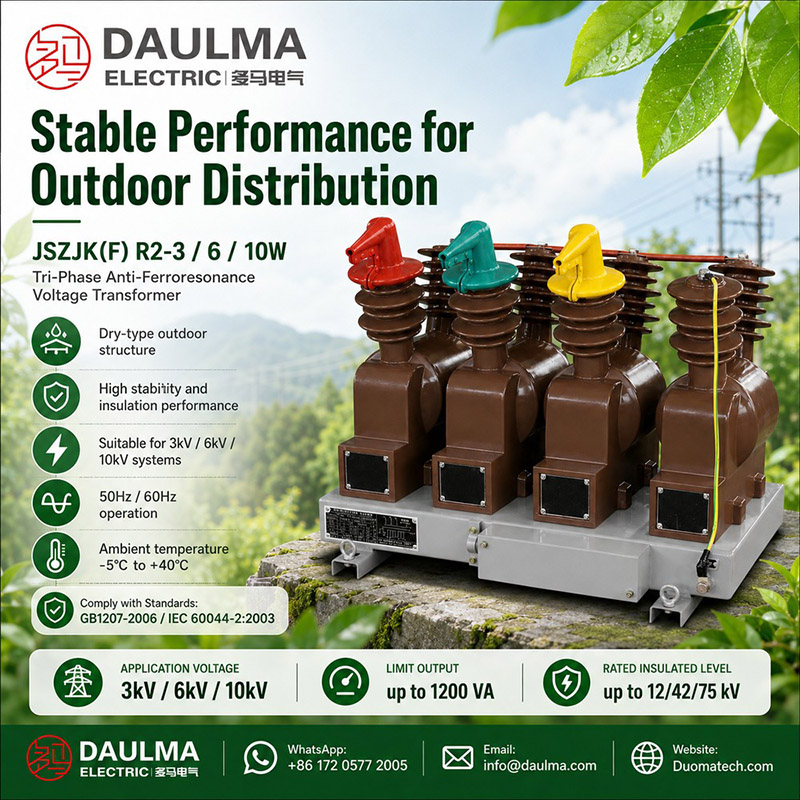

Wichtigste Kenngrößen im Überblick
| Parameter | Bewertung |
|---|---|
| Netzspannung | 3 kV / 6 kV / 10 kV (bis 12 kV) |
| Ausführung | Dreiphasig, trocken, anti-ferroresonant |
| Isolierung | Trockengegossenes Epoxidharz |
| Genauigkeitsklassen | 0,2; 0,5; 1; 3 |
| Bemessungsleistung | 60–600 VA |
| Primärspannung | 3,6 kV / 7,2 kV / 12 kV (effektiv) |
| Sekundärspannung | 100/√3 V oder 100 V (Leiter-Leiter) |
| Frequenz | 50 Hz oder 60 Hz |
| Einbauort | Außenaufstellung |
| Normen | GB1207-2006, IEC60044-2:2003 |
| Ferroresonanzschutz | Integrierte Dämpfungsschaltung |
| Wartung | Wartungsfrei (öllose Bauweise) |

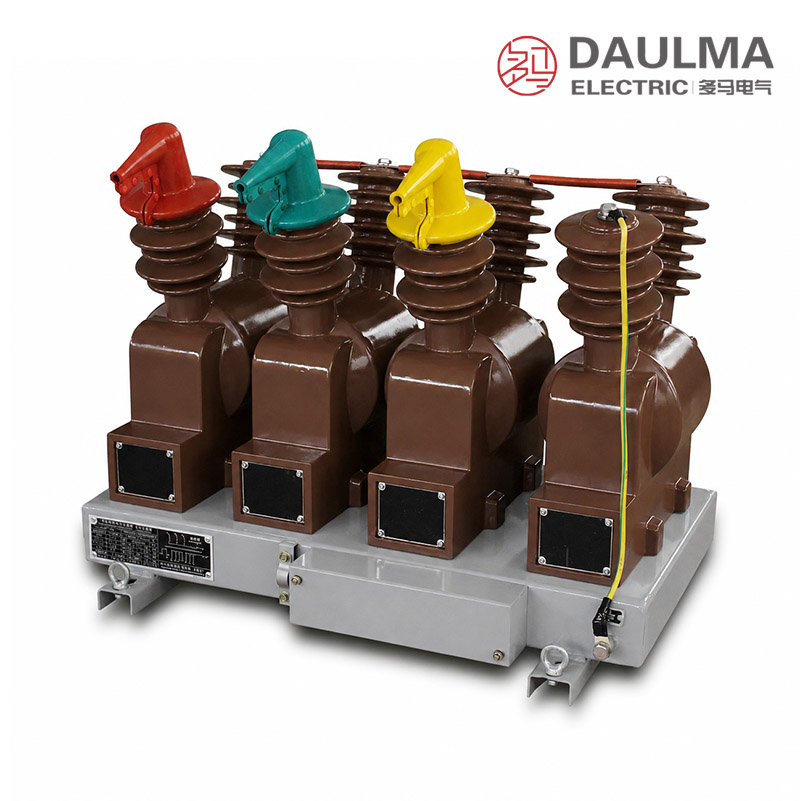

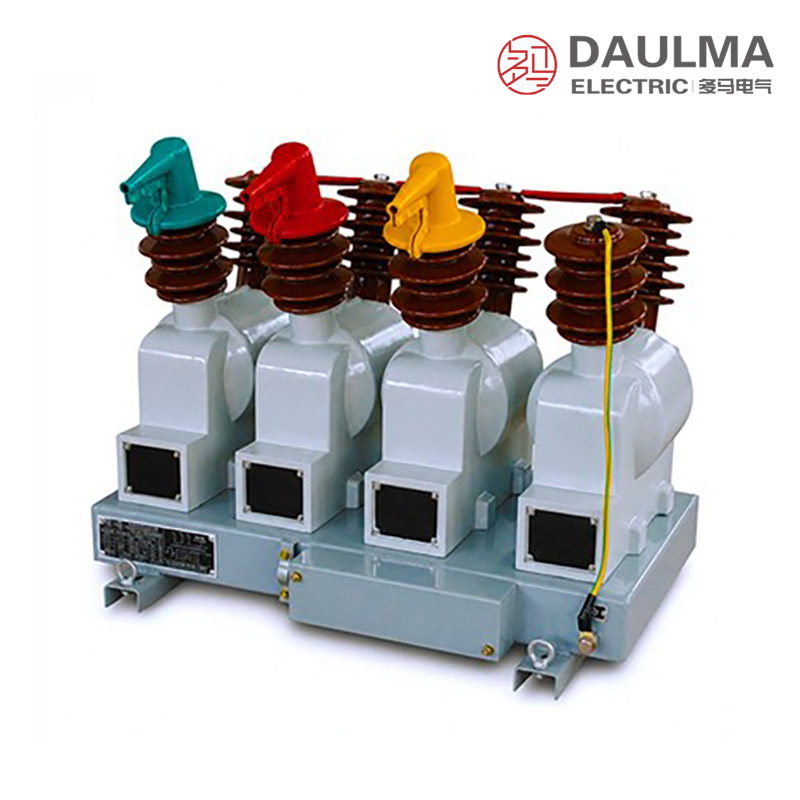

Konstruktion
Die Serie JSZJK(F)R2 zeichnet sich durch eine robuste trockene Bauweise mit Epoxidharz-Verguss aus, die hohe mechanische Festigkeit und Umweltbeständigkeit gewährleistet. Kern und Wicklungen sind vollständig in gegossene Harzisolierung eingebettet, wodurch Öl entfällt und wartungsfreier Betrieb ermöglicht wird. Diese Konstruktion bietet hervorragenden Schutz gegen Feuchtigkeit, Staub und UV-Strahlung und eignet sich daher für den langfristigen Außeneinsatz in Umspannwerken und Verteilnetzen. Die Anti-Ferroresonanz-Funktion ist durch eine optimierte magnetische Kreisgestaltung und interne Dämpfungskomponenten integriert, die resonante Überspannungen ohne externe Schaltungen zuverlässig unterdrücken.
Technische Daten
Betriebsbedingungen
- Einbauort: Freiluftschaltanlagen, Umspannwerke oder Verteilstellen
- Umgebungstemperatur: –5 °C bis +40 °C
- Höhenlage: ≤ 1000 m (Standard), höhere Höhenlagen auf Anfrage
- Isolierung: Trockengegossenes Epoxidharz
- Frequenz: 50 Hz oder 60 Hz
- Erdung: Neutralleiter gemäß lokalen Elektrovorschriften anschließen
- Wartung: Minimaler Wartungsaufwand (trockene Bauweise)
Technische Parameter
Die Serie JSZJK(F)R2 ist ein dreiphasiger, trockengegossener Anti-Ferroresonanz-Spannungswandler für 3-kV-, 6-kV- und 10-kV-Systeme. Mit trockengegossener Epoxidharz-Isolierung arbeitet er bei Umgebungstemperaturen von –5 °C bis +40 °C und ist für Höhenlagen bis 1000 m (höher auf Anfrage) ausgelegt. Er erfüllt die Normen GB1207-2006 und IEC60044-2:2003 und unterstützt mehrere Genauigkeitsklassen sowie Ausgangskonfigurationen.
Modellvarianten
| Modell | Netz- spannung |
Internationale Spannung |
Bemessungs- Isolations- pegel (kV) |
Anwendung |
|---|---|---|---|---|
| JSZJK(F)R2-3W | 3 kV | 3,3 kV | 3,6/23/40 | Chinesische 3-kV-Netze |
| JSZJK(F)R2-6W | 6 kV | 6,6 kV | 7,2/32/60 | Chinesische 6-kV-Netze |
| JSZJK(F)R2-10W | 10 kV | 11 kV / 12 kV | 12/42/75 | Chinesische und internationale Normen |
Daten des Spannungswandlers – Standard
| Bemessungs- Spannungs- übersetzung (V) |
Genauigkeits- klasse |
Bemessungs- leistung (VA) |
Grenz- leistung (VA) |
Bemessungs- Isolations- pegel (kV) |
|---|---|---|---|---|
| 3000/√3 : 100/√3 : 100 | 0,2 | 60 | 1200 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100 | 0,5 | 120 | 1200 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100 | 1 | 240 | 1200 | 12/42/75 |
| 10000/√3 : 100/√3 : 100 | 3 | 600 | 1200 | 12/42/75 |
Daten des Spannungswandlers – Erweitert
| Bemessungs- Spannungs- übersetzung (V) |
Bemessungs- leistung (VA) |
Grenz- leistung (VA) |
Bemessungs- Isolations- pegel (kV) |
|---|---|---|---|
| 6000/√3 : 100/√3 : 220/√3 : 100 | 15/150 | 600/600 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 220/√3 : 100 | 30/150 | 600/600 | 12/42/75 |
Installation und Verdrahtung
Installationsdiagramm
Der Anti-Ferroresonanz-Spannungswandler JSZJK(F)R2-3/6/10W ist für die Außenaufstellung in Schaltanlagen oder Umspannwerken vorgesehen. Die Montage erfolgt mittels vier M12-Schrauben mit einem vorgegebenen Frontabstand von 180–180–200 mm und einer Baugruppenhöhe von 385 mm. Seiten- und Draufsichten zeigen die Position der Primärbuchsen, des Sekundärklemmenkastens sowie die Gesamtabmessungen zur korrekten räumlichen Planung.

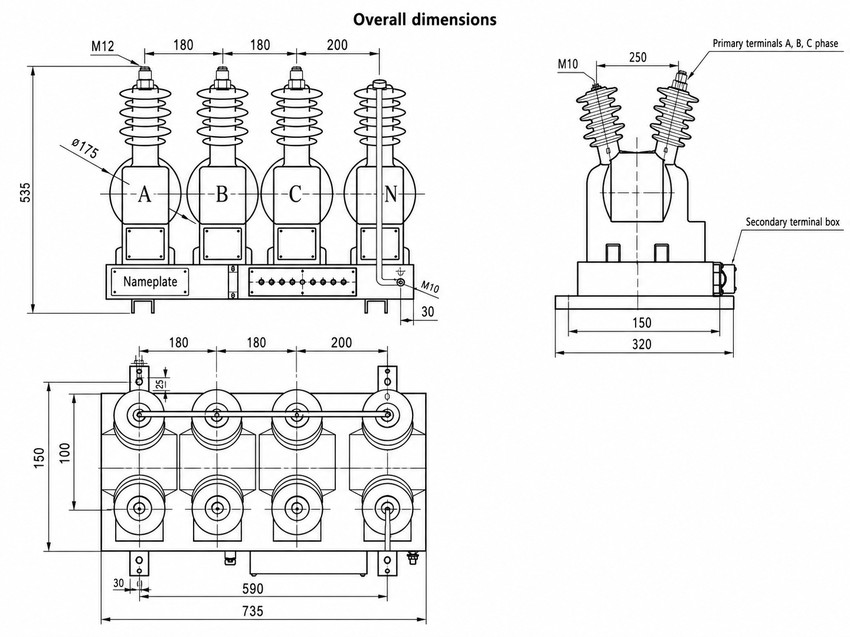

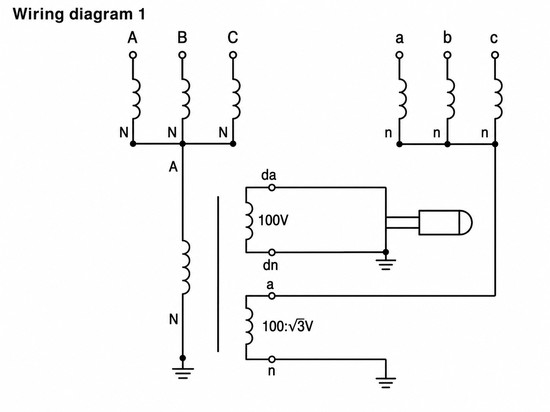

Verschaltungsplan
Schließen Sie die Primäranschlüsse A, B und C an das dreiphasige Stromnetz an. Der Neutralleiter N muss fest mit der Systemerde verbunden werden. Die Sekundäranschlüsse a, b und c liefern die skalierten Spannungssignale für Messung und Schutzrelais. Stellen Sie sicher, dass der Neutralpunkt der Sekundärseite ordnungsgemäß geerdet ist, um Genauigkeit und Sicherheit zu gewährleisten. Prüfen Sie vor Inbetriebnahme, ob das Spannungsübersetzungsverhältnis den Systemanforderungen entspricht.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie das Modell entsprechend der Netzspannung: JSZJK(F)R2-3W für 3 kV, JSZJK(F)R2-6W für 6 kV und JSZJK(F)R2-10W für 10 kV, 11 kV oder 12 kV Netze.
- Entscheiden Sie zwischen Standard-Spannungsübersetzung (100/√3 : 100 V) oder erweiterter Ausführung (100/√3 : 220/√3 : 100 V) je nach Messanforderung.
- Wählen Sie die Genauigkeitsklasse passend zur Anwendung: 0,2 für hochpräzise Abrechnungsmessung, 0,5 für Standard-Messung, 1 für allgemeine Messaufgaben oder 3 für Anzeigezwecke.
- Wählen Sie die Bemessungsleistung (60, 120, 240 oder 600 VA) entsprechend der angeschlossenen Last.
- Geben Sie bei der Bestellung Frequenz (50 Hz oder 60 Hz), Außenaufstellung und benötigte Stückzahl an.
Häufig gestellte Fragen
F1: Was ist Anti-Ferroresonanz-Technologie und warum ist sie wichtig?
Die Anti-Ferroresonanz-Technologie verhindert gefährliche Überspannungen, die durch nichtlineare Wechselwirkungen zwischen Transformatorinduktivität und Systemkapazität entstehen. Die Serie JSZJK(F)R2 verwendet eine spezielle Kernkonstruktion und Dämpfungsschaltungen, um Ferroresonanz-Oszillationen zu unterdrücken und so stabile Spannungsmessung sowie den Schutz angeschlossener Geräte sicherzustellen.
F2: Wie wähle ich zwischen den Modellen JSZJK(F)R2-3W, 6W und 10W?
Die Modellauswahl richtet sich nach der Netzspannung. JSZJK(F)R2-3W ist für 3-kV-Netze geeignet, JSZJK(F)R2-6W für 6-kV-Netze und JSZJK(F)R2-10W unterstützt 10-kV-, 11-kV- und 12-kV-Netze. Jedes Modell verfügt über Isolationspegel, die seiner Nennspannungsklasse entsprechen, teilt jedoch dieselbe trockene, anti-ferroresonante Bauweise.
F3: Kann das Modell JSZJK(F)R2-10W in 11-kV- oder 12-kV-Netzen eingesetzt werden?
Ja. Das Modell JSZJK(F)R2-10W verfügt über einen Isolationspegel von 12/42/75 kV und ist somit gemäß internationaler Normen für 10-kV-, 11-kV- und 12-kV-Netze geeignet. Dies bietet eine ausreichende Sicherheitsmarge für alle drei Spannungsklassen.
F4: Welche Vorteile bietet die trockengegossene Epoxidharz-Konstruktion?
Die trockengegossene Epoxidharz-Isolierung entfällt Ölwartung, reduziert Brandgefahr und bietet hervorragende Beständigkeit gegenüber Witterungseinflüssen und Umweltbelastung. Damit ist die JSZJK(F)R2-Serie ideal für abgelegene oder raue Außeninstallationen, bei denen Zuverlässigkeit und geringer Wartungsaufwand entscheidend sind.
F5: Welche Genauigkeitsklassen stehen zur Verfügung und wie wählt man eine aus?
Es stehen vier Genauigkeitsklassen zur Verfügung: 0,2 für hochpräzise Abrechnungsmessung, 0,5 für Standard-Netzmessung, 1 für allgemeines Monitoring und 3 für einfache Anzeige. Die Wahl erfolgt basierend auf dem erforderlichen Messgenauigkeitsniveau und der Gesamtlast der angeschlossenen Geräte.
F6: Welche internationalen und nationalen Normen erfüllt dieser Wandler?
Die Serie JSZJK(F)R2 erfüllt die Normen GB1207-2006 (China) und IEC60044-2:2003 (international) und gewährleistet damit Kompatibilität mit globalen Mittelspannungs-Mess- und Schutzsystemen.
F7: Welche Wartung ist für die JSZJK(F)R2-Serie erforderlich?
Dank der trockenen Bauweise ist minimaler Wartungsaufwand erforderlich. Führen Sie regelmäßige Sichtprüfungen auf Beschädigungen oder Verschmutzung durch und messen Sie den Isolationswiderstand während planmäßiger Wartungsintervalle. Ölkontrollen oder -wechsel sind nicht nötig.
Frequently Asked Questions
Q1: Für welche Schaltanlagen eignet sich der JSZJK(F)R2-Spannungswandler?
Er ist für Freiluftschaltanlagen, Umspannwerke und Verteilstellen konzipiert. Die Epoxidharz-Isolierung ermöglicht den Betrieb bei -5 °C bis +40 °C. Kontaktieren Sie uns für spezifische Projektanforderungen.
Q2: Wie verhindert das Modell Ferroresonanzschwingungen im Netz?
Die integrierte Anti-Ferroresonanz-Auslegung eliminiert unerwünschte Schwingungen in 3-kV-, 6-kV- und 10-kV-Systemen. Dies gewährleistet eine stabile Spannungsmessung gemäß IEC60044-2:2003. Bitte geben Sie die exakte Netzspannung bei der Bestellung an.
Q3: Welche internationalen Normen erfüllt der Spannungswandler?
Die Serie erfüllt die Normen GB1207-2006 und IEC60044-2:2003. Sie unterstützt verschiedene Genauigkeitsklassen für Mess- und Schutzzwecke. Prüfberichte und Konformitätserklärungen werden auf Anfrage bereitgestellt.
Q4: Kann der Wandler in Höhen über 1000 Metern installiert werden?
Die Standardauslegung ist für Höhenlagen bis maximal 1000 Meter spezifiziert. Für höhere Installationsorte sind individuelle Anpassungen der Isolationspegel erforderlich. Bitte kontaktieren Sie unser Engineering-Team für eine Machbarkeitsprüfung.
Q5: Sind für 6-kV-Netze spezielle Modellvarianten verfügbar?
Für 6-kV-Systeme ist das Modell JSZJK(F)R2-6W mit einem Bemessungs-Isolationspegel von 7,2/32/60 kV vorgesehen. Es ist speziell für entsprechende Netzausführungen ausgelegt. Detaillierte technische Datenblätter erhalten Sie auf Anfrage.
Q6: Warum ist der Wartungsaufwand bei dieser Trockenisolierung so gering?
Durch die trockengegossene Epoxidharz-Isolierung ist der Wartungsaufwand minimal. Es entfallen aufwendige Flüssigkeitskontrollen, was die Systemverfügbarkeit erhöht. Details zur korrekten Neutralleiter-Erdung klären wir vorab mit Ihrem Planungsbüro.
