Descripción general

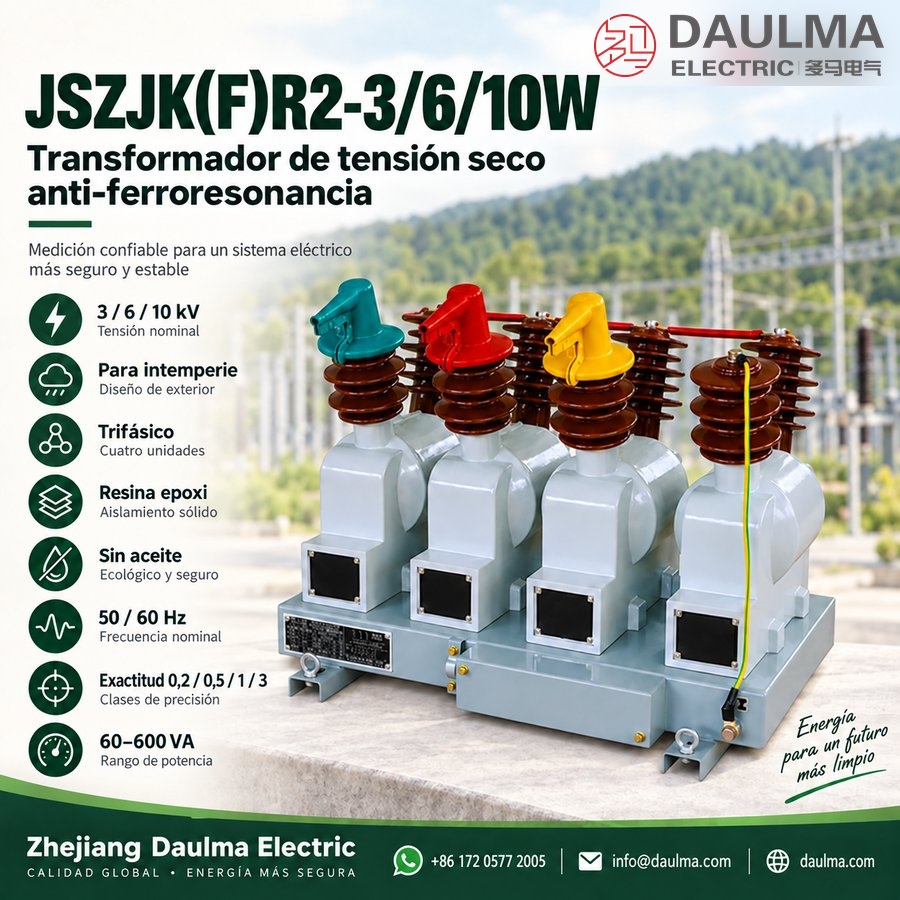

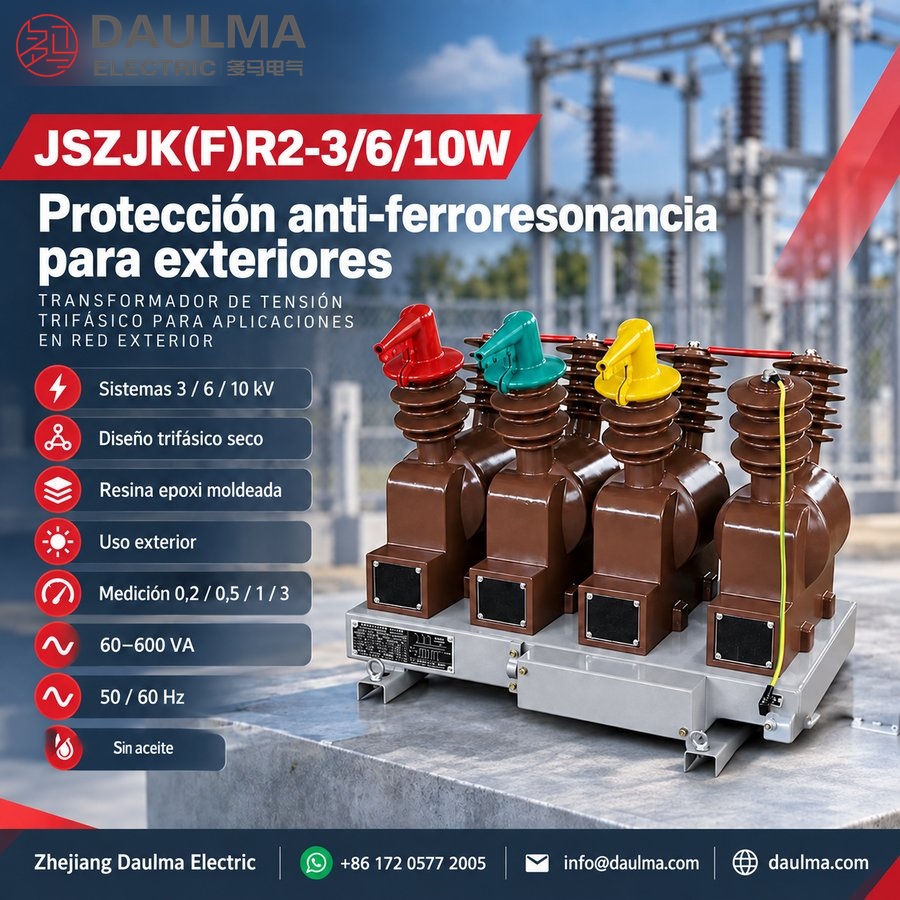

La serie JSZJK(F)R2 es un transformador de tensión trifásico, seco y anti-ferroresonancia para exteriores, diseñado para sistemas de media tensión de 3 kV, 6 kV y 10 kV (también clasificado para 11 kV y 12 kV según normas internacionales). Cuenta con aislamiento en resina epoxi moldeada, lo que proporciona excelente resistencia climática y operación libre de mantenimiento en entornos exteriores exigentes.
Disponible con clases de exactitud 0,2; 0,5; 1 y 3, y potencias nominales de 60 VA a 600 VA, soporta aplicaciones de protección, medición y monitoreo de calidad de energía. La unidad cumple con las normas GB1207-2006 e IEC60044-2:2003 y está específicamente diseñada para suprimir sobretensiones por ferroresonancia en redes de distribución.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV (hasta 12 kV) |
| Tipo | Trifásico, seco, anti-ferroresonancia |
| Aislamiento | Resina epoxi moldeada |
| Clases de exactitud | 0,2; 0,5; 1; 3 |
| Potencia nominal | 60–600 VA |
| Tensión primaria | 3,6 kV / 7,2 kV / 12 kV (rms) |
| Tensión secundaria | 100/√3 V o 100 V (línea-línea) |
| Frecuencia | 50 Hz o 60 Hz |
| Instalación | Exterior |
| Normas | GB1207-2006, IEC60044-2:2003 |
| Protección contra ferroresonancia | Circuitos de amortiguamiento integrados |
| Mantenimiento | Sin mantenimiento (diseño sin aceite) |
Construcción
La serie JSZJK(F)R2 presenta una robusta construcción seca con encapsulado en resina epoxi, garantizando alta resistencia mecánica y protección ambiental. El núcleo y los devanados están completamente embebidos en aislamiento de resina moldeada, eliminando la necesidad de aceite y permitiendo operación sin mantenimiento. Este diseño ofrece excelente protección contra humedad, polvo y radiación UV, siendo ideal para instalaciones exteriores prolongadas en subestaciones y redes de distribución. La funcionalidad anti-ferroresonancia se integra mediante un diseño optimizado del circuito magnético y componentes internos de amortiguamiento que suprimen sobretensiones resonantes sin requerir circuitos externos.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Equipos de maniobra exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); mayor altitud disponible bajo pedido
- Aislamiento: Resina epoxi seca
- Frecuencia: 50 Hz o 60 Hz
- Puesta a tierra: Conectar el borne neutro según el código eléctrico local
- Mantenimiento: Mínimo (diseño seco)
Parámetros técnicos
La serie JSZJK(F)R2 es un transformador de tensión trifásico seco para exteriores con protección anti-ferroresonancia, diseñado para sistemas de 3 kV, 6 kV y 10 kV. Cuenta con aislamiento en resina epoxi seca, opera en temperaturas ambiente de -5 °C a +40 °C y está clasificado para altitudes hasta 1000 m (mayores bajo pedido). Cumple con GB1207-2006 e IEC60044-2:2003, y soporta múltiples clases de exactitud y configuraciones de salida.
Variantes de modelo
| Modelo | Tensión del sistema |
Tensión internacional |
Nivel de aislamiento nominal (kV) |
Aplicación |
|---|---|---|---|---|
| JSZJK(F)R2-3W | 3 kV | 3,3 kV | 3,6/23/40 | Sistemas chinos estándar de 3 kV |
| JSZJK(F)R2-6W | 6 kV | 6,6 kV | 7,2/32/60 | Sistemas chinos estándar de 6 kV |
| JSZJK(F)R2-10W | 10 kV | 11 kV / 12 kV | 12/42/75 | Normas chinas e internacionales |
Datos del transformador de tensión – Estándar
| Relación nominal de tensión (V) |
Clase de exactitud |
Potencia nominal (VA) |
Potencia límite (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|
| 3000/√3 : 100/√3 : 100 | 0,2 | 60 | 1200 | 3,6/23/40 |
| 6000/√3 : 100/√3 : 100 | 0,5 | 120 | 1200 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 100 | 1 | 240 | 1200 | 12/42/75 |
| 10000/√3 : 100/√3 : 100 | 3 | 600 | 1200 | 12/42/75 |
Datos del transformador de tensión – Extendido
| Relación nominal de tensión (V) |
Potencia nominal (VA) |
Potencia límite (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|
| 6000/√3 : 100/√3 : 220/√3 : 100 | 15/150 | 600/600 | 7,2/32/60 |
| 10000/√3 : 100/√3 : 220/√3 : 100 | 30/150 | 600/600 | 12/42/75 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión anti-ferroresonancia JSZJK(F)R2-3/6/10W está diseñado para instalación exterior en equipos de maniobra o subestaciones. La fijación se realiza mediante cuatro pernos M12 con separación frontal especificada de 180-180-200 mm y altura del equipo de 385 mm. Las vistas lateral y superior indican la ubicación de los bornes primarios, la caja de terminales secundarios y las dimensiones generales para una planificación espacial adecuada.
Diagrama de conexiones
Conecte los bornes primarios A, B y C al sistema trifásico. El borne neutro N debe conectarse firmemente a tierra del sistema. Los bornes secundarios a, b y c entregan tensiones reducidas para medición y relés de protección. Asegure que el punto neutro del circuito secundario esté correctamente puesto a tierra para mantener la exactitud y seguridad. Verifique que la relación de tensión del transformador coincida con los requisitos del sistema antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo según la tensión del sistema: JSZJK(F)R2-3W para 3 kV, JSZJK(F)R2-6W para 6 kV y JSZJK(F)R2-10W para sistemas de 10 kV, 11 kV o 12 kV.
- Elija entre relación de tensión estándar (100/√3 : 100 V) o configuración extendida (100/√3 : 220/√3 : 100 V) según las necesidades de medición.
- Seleccione la clase de exactitud según la aplicación: 0,2 para medición de alta precisión, 0,5 para medición estándar, 1 para medición general o 3 para indicación.
- Elija la potencia nominal (60, 120, 240 o 600 VA) acorde con la carga conectada.
- Especifique frecuencia (50 Hz o 60 Hz), tipo de instalación exterior y cantidad requerida al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Cómo protege este transformador de tensión contra la ferroresonancia?
La serie JSZJK(F)R2 incluye protección anti-ferroresonancia integrada para sistemas de 3 kV, 6 kV y 10 kV. Previene sobretensiones transitorias en redes aisladas. Consulte al ingeniero de aplicaciones para detalles de configuración.
Q2: ¿Es apto para instalaciones en exteriores a gran altitud?
Sí, está diseñado para exteriores con aislamiento en resina epoxi seca. La altitud estándar es ≤ 1000 m; para mayores altitudes, solicite cotización personalizada a fábrica.
Q3: ¿Qué normativas internacionales cumple este equipo de maniobra?
Cumple estrictamente con los estándares GB1207-2006 e IEC60044-2:2003. Garantiza el rendimiento técnico para subestaciones y puntos de distribución. Contáctenos para solicitar los certificados de prueba específicos.
Q4: ¿Por qué es crítica la conexión del borne neutro?
El borne neutro debe conectarse rigurosamente según el código eléctrico local vigente. Esto asegura la seguridad operativa y previene fallos en el aislamiento. Verifique las especificaciones de su proyecto.
Q5: ¿Puede operar en redes de 60 Hz en lugar de 50 Hz?
Sí, el transformador soporta frecuencias de 50 Hz y 60 Hz. Es ideal para proyectos de exportación con diferentes requisitos de red. Especifique la frecuencia requerida al realizar el pedido.
Q6: ¿Qué aplicaciones tienen los transformadores de tensión trifásicos secos?
Se utilizan principalmente en equipos de maniobra exteriores, subestaciones y puntos de distribución de media tensión. Su diseño seco minimiza el mantenimiento. Consulte nuestro catálogo para más modelos del fabricante.
