Übersicht

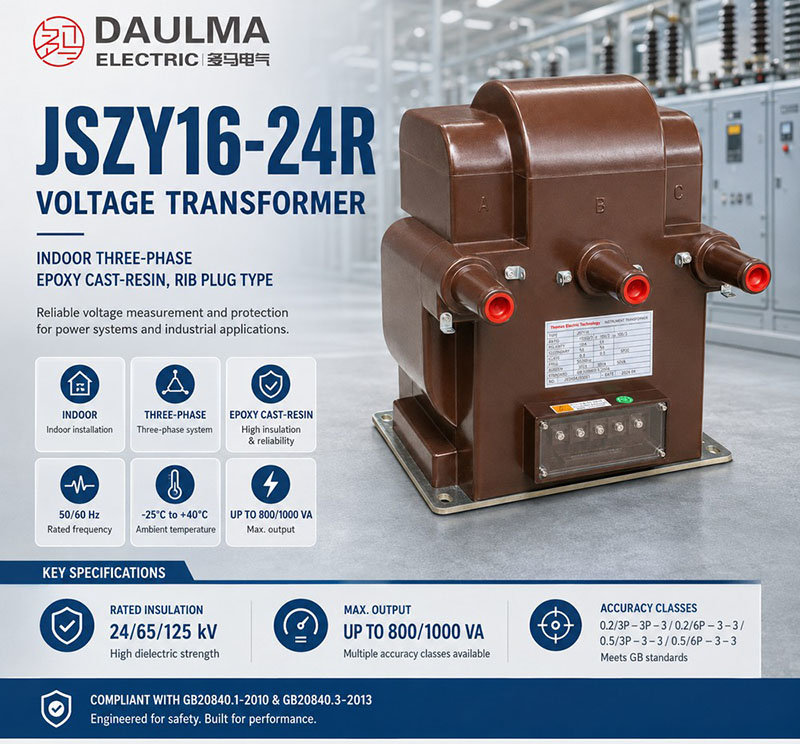

Der JSZY16-24R ist ein innen aufzustellender dreiphasiger Spannungswandler mit Epoxidharzgussisolierung für 20-kV-Mittelspannungsverteilungsanlagen. Er verwendet eine Rippenstecker-Ausführung mit Epoxidharzgussisolierung, die hohe Durchschlagfestigkeit und wartungsfreien Betrieb in geschlossenen Umgebungen gewährleistet.
Dieser Wandler unterstützt mehrere Genauigkeitsklassen (0,2; 0,5; 3P) sowie Wicklungskonfigurationen (Y/△ mit drei Wicklungen oder Y/Y/△ mit vier Wicklungen) und eignet sich somit für Energiemessung, Spannungsüberwachung und Relaisschutzanwendungen. Gemäß den relevanten IEC-Normen bietet er eine maximale Ausgangsleistung von bis zu 1000 VA und verfügt über ein kompaktes Design mit einem Gewicht von 135 kg für eine vereinfachte Installation.
Wichtigste Nennwerte im Überblick
| Parameter | Nennwert |
|---|---|
| Netzspannung | 20 kV |
| Höchste Netzspannung | 24 kV |
| Isolationspegel | 24/65/125 kV |
| Genauigkeitsklassen | 0,2; 0,5; 3P |
| Wicklungskonfigurationen | Y/△ (3-Wicklung), Y/Y/△ (4-Wicklung) |
| Max. Ausgangsleistung | 1000 VA |
| Phasenanordnung | Dreiphasig |
| Aufstellungsart | Innenraum |
| Isolationsmaterial | Epoxidharzguss |
| Gewicht | 135 kg |
Konstruktion
Der JSZY16-24R verfügt über eine robuste Epoxidharzgussstruktur mit Rippenstecker-Anschlüssen, die hervorragende mechanische Festigkeit und elektrische Isolation sicherstellt. Kern und Wicklungen sind unter Vakuumbedingungen vollständig in Epoxidharz eingegossen, wodurch Lufteinschlüsse vermieden und eine hohe Beständigkeit gegen Feuchtigkeit, Staub und Teilentladungen erreicht wird. Diese massive Isolationsbauweise ermöglicht einen wartungsfreien Betrieb über die gesamte Lebensdauer. Das kompakte Gehäuse enthält integrierte Montagebügel und klar gekennzeichnete Klemmenblöcke für eine sichere und unkomplizierte Verdrahtung in Innenraum-Schaltanlagen.
Technische Daten
Betriebsbedingungen
- Aufstellort: Innenraum-Schaltanlagen, Umspannwerke oder Verteilpunkte
- Umgebungstemperatur: -25 °C bis +40 °C
- Höhe über NN: ≤ 1000 m (Standard), höhere Höhen auf Anfrage
- Isolierung: Epoxidharzguss
- Frequenz: 50 Hz oder 60 Hz
- Anschluss: Y/△ (dreiwellig) oder Y/Y/△ (vierwellig)
- Wartung: Minimaler Wartungsaufwand (Epoxidharz-Bauweise)
| YTYPE | Nennspannung (kV) | Nennisolationspegel (kV) | Genauigkeitsklasse und Nennausgang (VA) | Max. Ausgang (VA) |
|---|---|---|---|---|
| JSZY16-24R | 20/√3 : 0,1/√3 : 0,1/3 | 24/65/125 | 0,2/3P—3×30/100 | 800 |
| 0,2/6P—3×30/100 | ||||
| 20/√3 : 0,1/√3 : 0,22/√3 : 0,1/3 | 0,5/3P—3×100/100 | 1000 | ||
| 0,5/6P—3×100/100 | ||||
| 0,2/3,0/3P-3×25/3×500/100 0,5/3,0/6P-3×80/3×500/100 |
Installation und Verdrahtung
Installationszeichnung
Der JSZY16-24R ist für die Aufstellung im Innenraum in Schaltanlagen oder Umspannwerken mit ausreichender Belüftung vorgesehen. Montieren Sie das Gerät anhand der Basisabmessungen (innen 330 mm, insgesamt 427 mm) und befestigen Sie es durch die Befestigungslöcher im Abstand von 164+164 mm. Stellen Sie ausreichend Freiraum um das Gerät herum sicher, um gefahrlos auf die Anschlüsse A, B, C sowie den Klemmenblock zugreifen zu können.
Verschaltungsplan
Schließen Sie die Primäranschlüsse A, B und C an das dreiphasige Netz an. Der Neutralleiteranschluss N muss mit dem System-Erdpotential verbunden werden. Die Sekundäranschlüsse liefern Spannungssignale an Messgeräte und Schutzrelais. Für die Erdfehlererkennung ist die tertiäre Wicklung gemäß Zeichnung in offener Dreieckschaltung anzuschließen. Prüfen Sie vor der Inbetriebnahme stets, ob das Spannungsübersetzungsverhältnis den Anforderungen des Netzes entspricht.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie für eine Netzspannung von 20 kV mit Isolationspegel 24/65/125 kV.
- Verwenden Sie Y/△ (dreiwellig) für grundlegende Mess- und Schutzfunktionen oder Y/Y/△ (vierwellig) für erhöhte Flexibilität und Redundanz.
- Wählen Sie Genauigkeitsklasse 0,2 für hochpräzise Messung, 0,5 für Standardmessung oder 3P für Schutzanwendungen.
- Legen Sie die Nennausgangsleistung entsprechend der angeschlossenen Last fest – maximal 1000 VA.
- Geben Sie bei der Bestellung die Netzfrequenz entweder mit 50 Hz oder 60 Hz an.
- Bestätigen Sie die Innenraumaufstellung, da der JSZY16-24R ausschließlich für den Inneneinsatz konzipiert ist.
Häufig gestellte Fragen
F1: Was ist ein dreiphasiger Epoxidharz-Spannungswandler?
Ein dreiphasiger Epoxidharz-Spannungswandler misst alle drei Phasen in einem kompakten Gerät mit Gussisolierung. Er bietet hohe Durchschlagfestigkeit, wartungsfreien Betrieb und spart Platz gegenüber drei separaten einphasigen Wandlern.
F2: Was unterscheidet die Wicklungskonfigurationen Y/△ und Y/Y/△?
Die Y/△-Konfiguration besitzt drei Wicklungen – primär Stern, sekundär Stern und tertiär offenes Dreieck – für Standardmessung und -schutz. Die Y/Y/△-Konfiguration fügt eine vierte Wicklung hinzu, um mehrere Sekundärausgänge für größere Systemflexibilität und Backup-Fähigkeit zu ermöglichen.
F3: Welche Genauigkeitsklassen stehen für den JSZY16-24R zur Verfügung?
Der JSZY16-24R ist in den Genauigkeitsklassen 0,2 (für hochpräzise Abrechnungsmessung), 0,5 (für allgemeine Messung) und 3P (für Relaisschutz) erhältlich. Die Wahl richtet sich nach den Anforderungen an Präzision und Last des jeweiligen Einsatzes.
F4: Erfordert der JSZY16-24R regelmäßige Wartung?
Nein. Dank seiner Gusskonstruktion ist der JSZY16-24R hermetisch abgedichtet und wartungsfrei. Lediglich periodische Sichtprüfungen auf mechanische Beschädigungen werden empfohlen; Ölkontrollen oder Reinigungsarbeiten entfallen.
F5: Welchen Normen entspricht der JSZY16-24R?
Der JSZY16-24R erfüllt die chinesischen Normen GB20840.1-2010 und GB20840.3-2013 für instrumentelle Spannungswandler in Mittelspannungsanlagen.
F6: Welche Angaben sind bei der Bestellung des JSZY16-24R erforderlich?
Geben Sie das Modell (JSZY16-24R), die Netzspannung (20 kV), die Wicklungskonfiguration (Y/△ oder Y/Y/△), die Genauigkeitsklasse (0,2; 0,5 oder 3P), die Nennausgangsleistung in VA, die Frequenz (50 Hz oder 60 Hz), die Bestätigung der Innenraumaufstellung sowie die benötigte Stückzahl an.
Häufig gestellte Fragen
Q1: Welche Genauigkeitsklasse eignet sich für Schutz- und Messzwecke?
Für Messungen nutzen Sie Klasse 0,2 oder 0,5. Für Erdschlusserkennung und Schutz ist die Restspannungswicklung mit 3P oder 6P ausgelegt. Bitte geben Sie Ihre spezifischen Anforderungen bei der Bestellung an.
Q2: Kann der Spannungswandler in großen Höhen installiert werden?
Die Standardausführung ist für Höhen bis 1000 Meter über NN zugelassen. Bei Installationsorten oberhalb dieser Grenze muss die Isolierung angepasst werden. Kontaktieren Sie uns für projektbezogene technische Klärungen.
Q3: Was tun, wenn der Nennausgang die Standardgrenzen überschreitet?
Abweichende Nennausgänge und Genauigkeitsklassen sind auf Anfrage verfügbar. Der maximale Standardausgang beträgt 800 VA oder 1000 VA je nach Wicklungsausführung. Senden Sie Ihre technischen Vorgaben zur Werksprüfung ein.
Q4: Wie werden die Sekundärwicklungen bei diesem Modell geschaltet?
Das Modell unterstützt dreiwellige Y/△- oder vierwellige Y/Y/△-Schaltungen. Die 24-kV-Klasse verfügt über eine Nennisolationsfestigkeit von 24/65/125 kV. Definieren Sie die gewünschte Anschlussart für die werksseitige Konfiguration.
Q5: Wann ist eine Epoxidharz-Bauweise für Schaltanlagen erforderlich?
Die Epoxidharz-Bauweise ist für Innenraum-Schaltanlagen und Verteilpunkte standardmäßig erforderlich. Sie gewährleistet minimalen Wartungsaufwand und hohe Isolationsfestigkeit bis 24 kV. Kontaktieren Sie uns für detaillierte Anwendungsprofile.
Q6: Sind spezifische Werkstests und Zertifikate im Lieferumfang enthalten?
Werksseitige Prüfungen und Zertifikate werden projektbezogen bereitgestellt. Die genauen Testumfänge hängen von den jeweiligen Netzanschlussbedingungen ab. Bitte kontaktieren Sie uns für detaillierte Prüfprotokolle und Freigaben.
