Descripción general

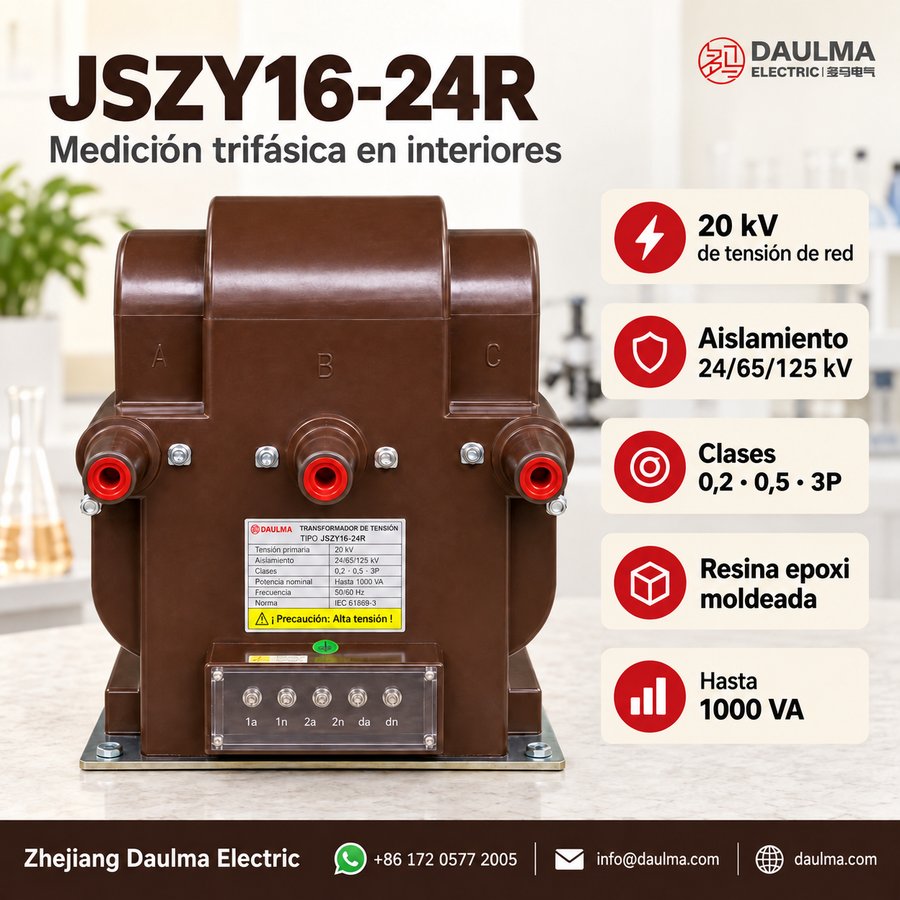

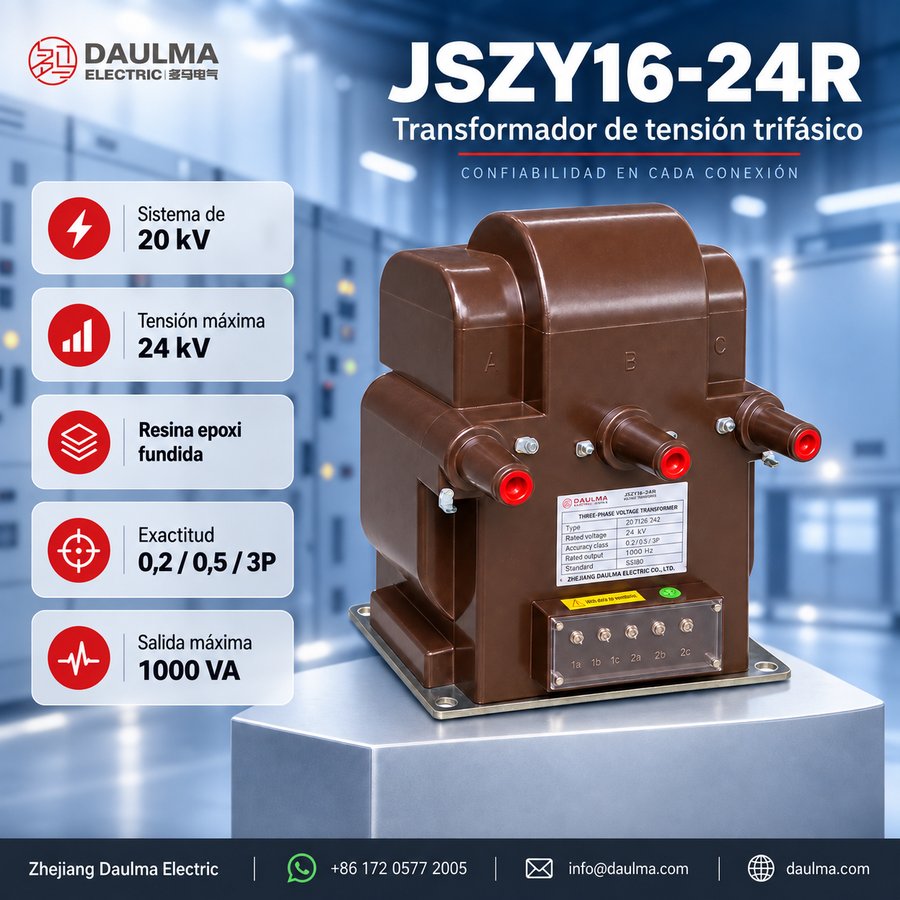

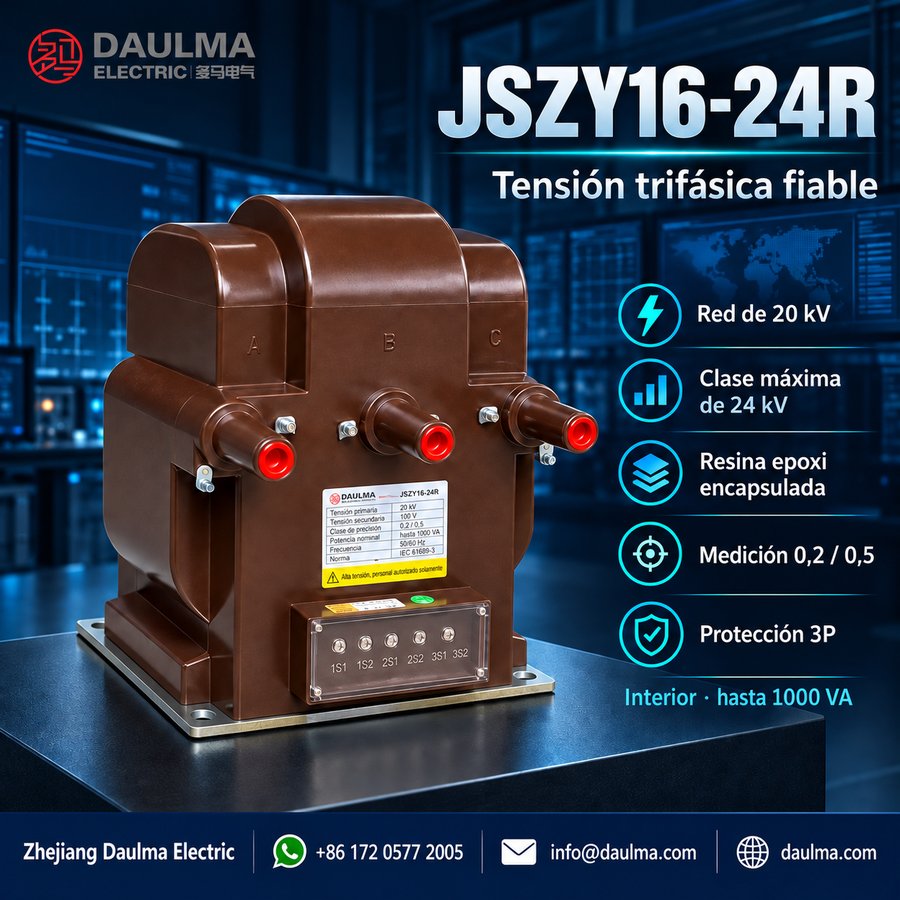

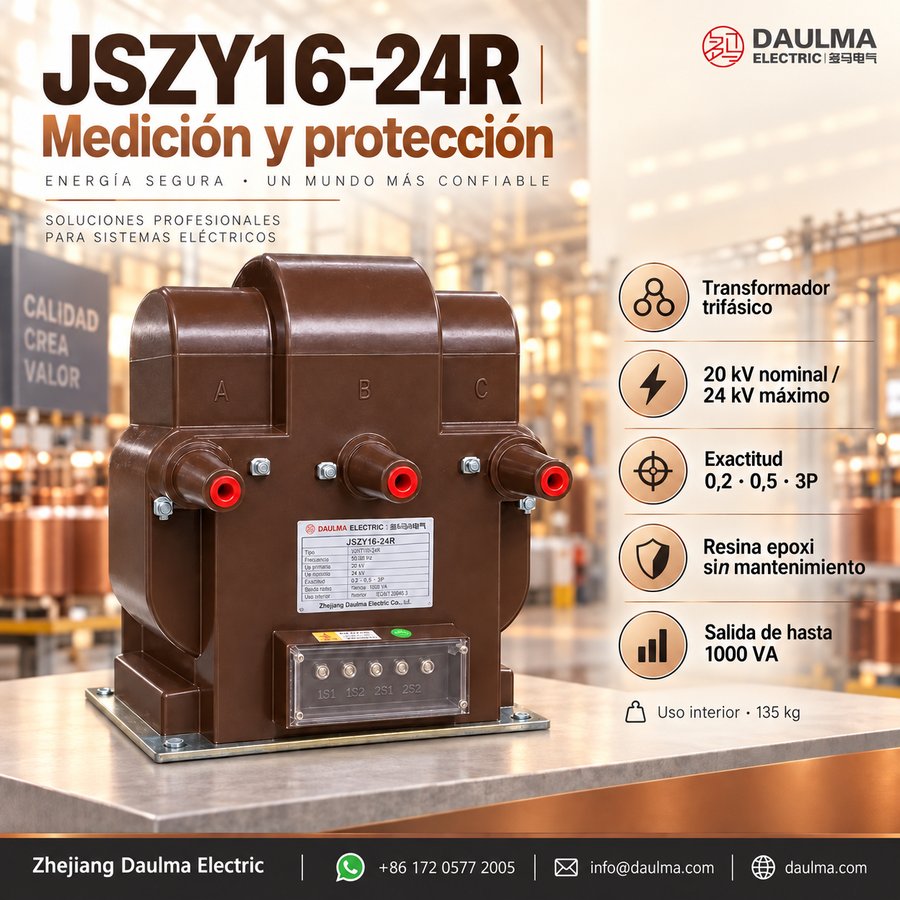

El JSZY16-24R es un transformador de tensión trifásico interior con aislamiento fundido en resina epoxi, diseñado para sistemas de distribución de media tensión de 20kV. Utiliza terminales tipo espiga con aislamiento fundido en resina epoxi, ofreciendo alta rigidez dieléctrica y operación libre de mantenimiento en entornos cerrados.
Este transformador admite múltiples clases de exactitud (0.2, 0.5, 3P) y configuraciones de devanados (Y/△ trifásico o Y/Y/△ tetrafásico), siendo adecuado para aplicaciones de facturación energética, monitoreo de tensión y protección mediante relés. Cumple con las normas IEC pertinentes, ofrece una capacidad de salida máxima de 1000VA y presenta un diseño compacto con un peso de 135kg que facilita su instalación.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 20kV |
| Tensión máxima del sistema | 24kV |
| Nivel de aislamiento | 24/65/125kV |
| Clases de exactitud | 0.2, 0.5, 3P |
| Configuraciones de devanados | Y/△ (3 devanados), Y/Y/△ (4 devanados) |
| Capacidad máxima de salida | 1000VA |
| Configuración por fases | Trifásico |
| Tipo de instalación | Interior |
| Material de aislamiento | Resina epoxi fundida |
| Peso | 135kg |
Construcción
El JSZY16-24R presenta una robusta estructura de resina epoxi fundida con terminales tipo espiga, garantizando excelente resistencia mecánica y aislamiento eléctrico. El núcleo y los devanados están completamente encapsulados en resina epoxi bajo condiciones de vacío, eliminando huecos de aire y proporcionando una resistencia superior a la humedad, el polvo y las descargas parciales. Este diseño de aislamiento sólido permite una operación libre de mantenimiento durante toda su vida útil. La carcasa compacta incluye soportes de montaje integrados y bornes claramente identificados para una conexión segura y sencilla en conjuntos de celdas interiores.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores, subestaciones o puntos de distribución
- Temperatura ambiente: -25°C a +40°C
- Altitud: ≤ 1000m (estándar), altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi fundida
- Frecuencia: 50Hz o 60Hz
- Conexión: Y/△ (tres devanados) o Y/Y/△ (cuatro devanados)
- Mantenimiento: Mínimo mantenimiento requerido (diseño en resina epoxi)
| TIPO Y | Tensión nominal (kV) | Aislamiento nominal (kV) | Clase de exactitud y potencia nominal (VA) | Potencia máx. (VA) |
|---|---|---|---|---|
| JSZY16-24R | 20/√3 : 0.1/√3 : 0.1/3 | 24/65/125 | 0.2/3P—3*30/100 | 800 |
| 0.2/6P—3*30/100 | ||||
| 20/√3 : 0.1/√3 : 0.22/√3 : 0.1/3 | 0.5/3P—3*100/100 | 1000 | ||
| 0.5/6P—3*100/100 | ||||
| 0.2/3.0/3P-3*25/3*500/100 0.5/3.0/6P-3*80/3*500/100 |
Instalación y cableado
Diagrama de instalación
El JSZY16-24R está diseñado para instalación interior en celdas o subestaciones con ventilación adecuada. Monte la unidad utilizando las dimensiones de la base (interior 330mm, total 427mm) y fíjela mediante los orificios de montaje separados a 164+164mm. Asegure una distancia mínima suficiente alrededor de la unidad para acceder de forma segura a los terminales A, B, C y a la regleta de bornes.
Diagrama de conexiones
Conecte los terminales primarios A, B y C al sistema trifásico. El terminal neutro N debe conectarse a tierra del sistema. Los terminales secundarios suministran señales de tensión a equipos de medida y protección. Para detección de falla a tierra, el devanado terciario debe cablearse en configuración delta abierta, tal como se muestra en el diagrama. Verifique siempre que la relación de transformación coincida con los requisitos del sistema antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 20kV con nivel de aislamiento 24/65/125kV.
- Elija Y/△ (tres devanados) para medición y protección básicas, o Y/Y/△ (cuatro devanados) para mayor flexibilidad y redundancia.
- Escoja clase de exactitud 0.2 para medición de alta precisión, 0.5 para medición estándar o 3P para aplicaciones de protección.
- Determine la potencia nominal según la carga conectada, hasta un máximo de 1000VA.
- Especifique la frecuencia de operación como 50Hz o 60Hz al realizar el pedido.
- Confirme el tipo de instalación interior, ya que el JSZY16-24R está diseñado exclusivamente para uso en interiores.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
No, está diseñado exclusivamente para celdas interiores y subestaciones. Soporta temperaturas de -25°C a +40°C con aislamiento en resina epoxi. Consulte opciones exteriores si su proyecto lo requiere.
Q2: ¿Cuál clase de exactitud se usa para protección?
Seleccione las clases 3P o 6P para circuitos de protección. Estas opciones ofrecen potencias nominales de 100 VA o 3×500 VA según la configuración. Confirme la clase exacta con nuestro equipo técnico.
Q3: ¿Es compatible con instalaciones a gran altitud?
El modelo estándar opera hasta 1000m de altitud. Para altitudes superiores, ofrecemos diseños personalizados bajo pedido especial. Contacte a nuestro departamento de ventas para evaluar su proyecto.
Q4: ¿Cómo se configuran los devanados en este modelo?
Se configuran mediante conexiones Y/△ con tres devanados o Y/Y/△ con cuatro devanados. La tensión nominal base es de 20/√3 kV para estas opciones. Especifique el esquema exacto al realizar el pedido.
Q5: ¿Para qué aplicaciones sirve este transformador de 24kV?
Es ideal para celdas de interior, subestaciones y puntos de distribución de energía. Su aislamiento en resina epoxi fundida garantiza un mantenimiento mínimo en redes de 50Hz o 60Hz.
Q6: ¿Qué certificados de pruebas se incluyen en el envío?
Los certificados de pruebas de rutina y tipo están sujetos a confirmación según normativas. Solicite la documentación técnica y los informes de ensayos actualizados a su representante de ventas.
