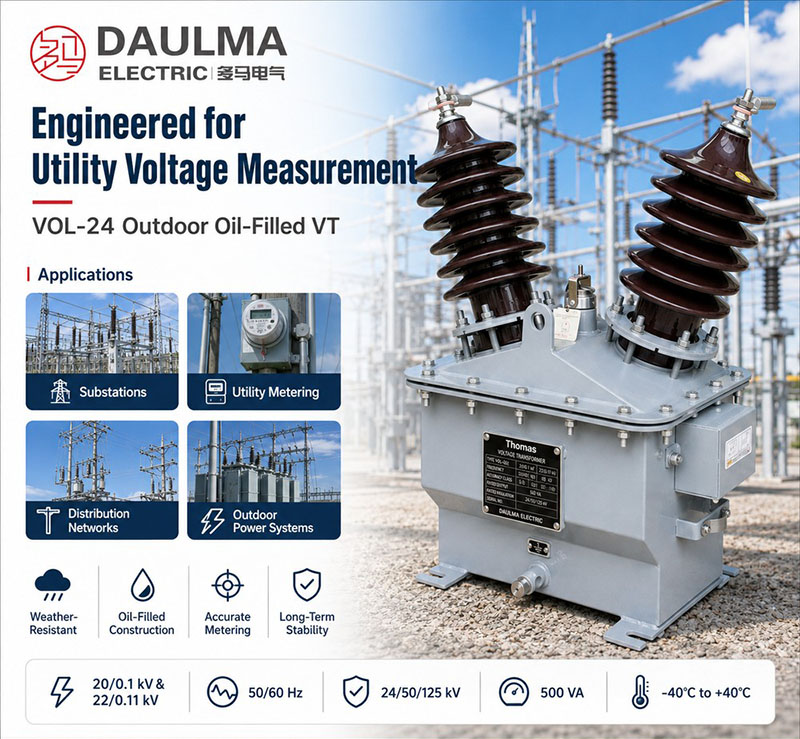

Übersicht

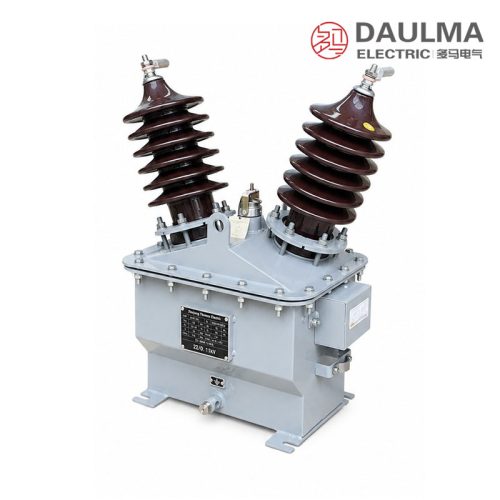

Der VOL-24 ist ein ölgefüllter einphasiger Spannungswandler für den Außenbereich, konzipiert für 20-kV- und 22-kV-Mittelspannungsverteilungsnetze. Er nutzt ölgekapselte Isolationstechnologie, die hohe Durchschlagfestigkeit und effiziente Wärmeableitung gewährleistet – für zuverlässigen Betrieb unter anspruchsvollen Außenbedingungen.
Mit Genauigkeitsklassen 0,2, 0,5 und 1,0 unterstützt der VOL-24 präzise Spannungsmessung für Energiemessung, Schutzrelais und Spannungsüberwachung. Standardmäßige Übersetzungsverhältnisse betragen 20/0,1 kV bzw. 22/0,11 kV, die maximale Ausgangsleistung liegt bei 500 VA. Der Wandler arbeitet in einem extrem weiten Temperaturbereich von –40 °C bis +40 °C und erfüllt relevante IEC-Normen für Außenwandler.
Kurzübersicht der Nennwerte
| Parameter | Nennwert |
|---|---|
| Netzspannung | 20 kV / 22 kV |
| Sekundärspannung | 100 V / 110 V |
| Genauigkeitsklassen | 0,2; 0,5; 1,0 |
| Maximale Ausgangsleistung | 500 VA |
| Isolationspegel | 24/50/125 kV |
| Frequenz | 50 Hz oder 60 Hz |
| Phasenanordnung | Einphasig |
| Isolationsart | Ölgefüllt (ölisoliert) |
| Umgebungstemperaturbereich | –40 °C bis +40 °C |
| Anwendungsumfeld | Außenbereich |

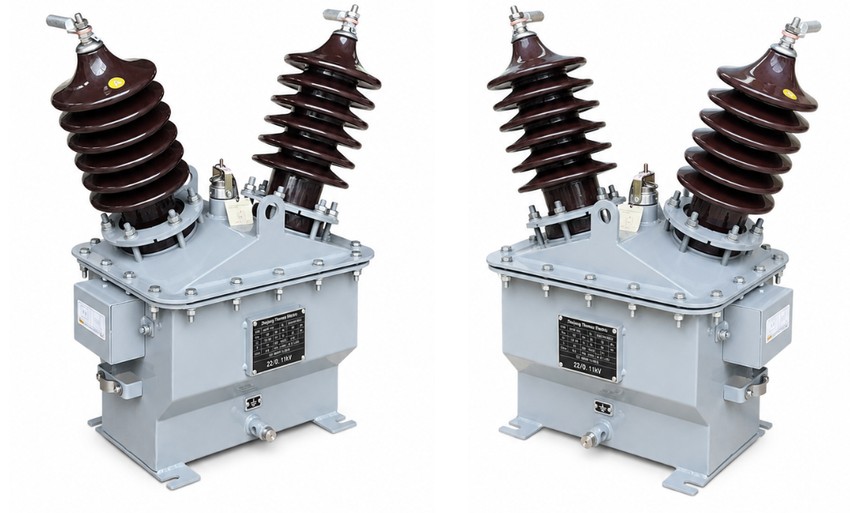

Aufbau

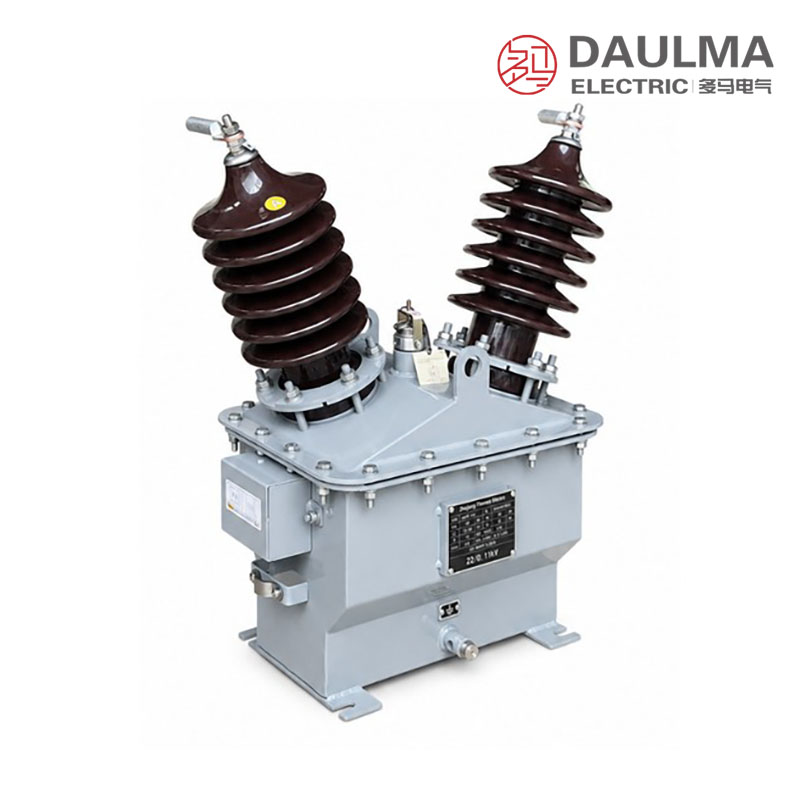

Der VOL-24 verfügt über ein robustes Gehäuse aus Gießharz und Metall, das eine ölgekapselte Kern-Spulen-Anordnung umschließt. Primär- und Sekundärwicklung sind in hochwertigem Isolieröl innerhalb eines abgedichteten Tanks eingebettet – für hervorragende Durchschlagfestigkeit und langfristige thermische Stabilität. Die Konstruktion enthält einen Ölausgleichbehälter zur Kompensation von Ölvolumenschwankungen bei Temperaturänderungen, was eine gleichbleibende Leistung über die Zeit sicherstellt. Alle externen Anschlüsse sind korrosionsbeständig und für den Außeneinsatz ausgelegt; der Tank besteht aus verzinktem Stahl oder gleichwertigem Material und widersteht rauen Umgebungsbedingungen wie Regen, Staub und Extremtemperaturen.
Technische Daten
Betriebsbedingungen
- Einbaulage: Freiluftschaltanlagen, Umspannwerke oder Verteilpunkte
- Umgebungstemperatur: –40 °C bis +40 °C
- Höhenlage: ≤ 1000 m (Standard); höhere Höhenlagen auf Anfrage
- Isolation: Ölgekapselt
- Frequenz: 50 Hz oder 60 Hz
- Anschluss: Einphasig
- Wartung: Regelmäßige Prüfung von Ölstand und Ölqualität empfohlen
Technische Parameter
Der VOL-24 ist ein ölgefüllter einphasiger Spannungswandler für den Außenbereich, ausgelegt für 20-kV- und 22-kV-Systeme. Er verfügt über ölgekapselte Isolation, arbeitet im Temperaturbereich von –40 °C bis +40 °C und eignet sich für Installationen bis 1000 m Höhe (höhere Höhenlagen auf Anfrage). Das Gerät erfüllt die Normen GB20840.3-2013 und IEC61869-3:2011.
Datenblatt Spannungswandler
| Typ | Nennspannung (kV) | Genauigkeitsklasse /
Nennausgang (VA) |
Max.
Ausgang (VA) |
Nennisolationspegel (kV) |
|---|---|---|---|---|
| VOL-24 | 20/0,1 22/0,11 |
0,2–30 | 500 | 24 / 50 / 125 |
| 0,5–50 | ||||
| 1,0–100 |
Installation und Verdrahtung
Installationsdiagramm

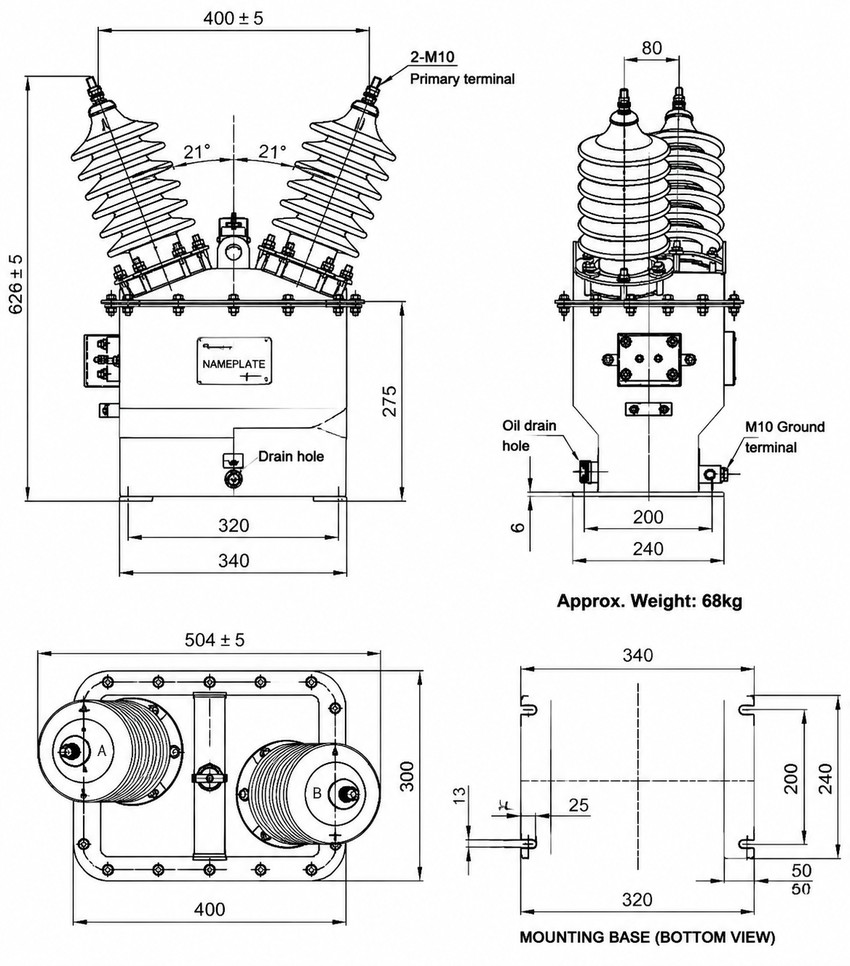

Der VOL-24 Außen-Spannungswandler (ölgefüllt) ist für die sichere Montage auf einer ebenen, stabilen Unterlage vorgesehen. Die Befestigung erfolgt über die vorgesehenen Bohrungen (340/320 × 240/200 mm). Die Primäranschlüsse A und B befinden sich oben mit Isolatoren im Winkel von 21°; die Sekundäranschlüsse liegen am Sockel. Sorgen Sie für ausreichenden Freiraum rund um das Gerät zur Belüftung und Wartungszugänglichkeit.
Auswahl und FAQs
Auswahlhilfe
- Wählen Sie das passende Übersetzungsverhältnis: 20/0,1 kV für 20-kV-Systeme oder 22/0,11 kV für 22-kV-Systeme.
- Wählen Sie die Genauigkeitsklasse je nach Anwendung: 0,2 für hochpräzise Messung, 0,5 für Standard-Energiemessung oder 1,0 für allgemeine Messaufgaben.
- Geben Sie die Nennausgangsleistung (30, 50 oder 100 VA) entsprechend der Gesamtbelastung angeschlossener Geräte an.
- Bestätigen Sie die Netzfrequenz: 50 Hz oder 60 Hz gemäß Ihren Netzvorgaben.
- Stellen Sie sicher, dass als Einbaulage „Außenbereich“ angegeben wird, da der VOL-24 ausschließlich für den Außeneinsatz vorgesehen ist.
- Prüfen Sie, ob der Betriebstemperaturbereich (–40 °C bis +40 °C) Ihren Umgebungsbedingungen entspricht.
Häufig gestellte Fragen
F1: Was ist ein ölisolierter Spannungswandler?
Ein ölisolierter Spannungswandler verwendet Transformatoröl als primäres Isolationsmedium. Dies bietet im Vergleich zu gießharz- oder polymerisolierten Typen überlegene Durchschlagfestigkeit und Wärmeableitung – ideal für zuverlässige Mittelspannungsanwendungen im Außenbereich.
F2: Warum unterstützt der VOL-24 einen so weiten Temperaturbereich?
Der VOL-24 ist für zuverlässigen Betrieb von –40 °C bis +40 °C ausgelegt und gewährleistet stabile Leistung unter extremen klimatischen Bedingungen – von arktischen Wintern bis zu Wüstenhitze – ohne Abstriche bei Messgenauigkeit oder Sicherheit.
F3: Welche Genauigkeitsklasse eignet sich für meine Anwendung?
Wählen Sie Genauigkeitsklasse 0,2 für abrechnungsrelevante oder hochpräzise Messungen (typisch mit 30 VA), 0,5 für Standard-Energiemessung (50 VA) oder 1,0 für allgemeine Überwachungs- und Schutzschaltungen (100 VA), abhängig von Ihrer geforderten Messtoleranz und der angeschlossenen Last.
F4: Welche Wartung erfordert der VOL-24?
Eine regelmäßige Prüfung des Ölstands und der Ölqualität wird empfohlen. Mit der Zeit kann das Isolieröl altern und muss ersetzt werden, um die Durchschlagfestigkeit, thermische Leistung und langfristige Genauigkeit zu erhalten.
F5: Welchen internationalen Normen entspricht der VOL-24?
Der VOL-24 erfüllt sowohl GB20840.3-2013 (chinesische Norm) als auch IEC61869-3:2011 (internationale Norm), was globale Kompatibilität und gleichbleibende Leistung in Mittelspannungs-Messsystemen sicherstellt.
F6: Welche Angaben benötige ich für die Bestellung des VOL-24?
Geben Sie bei der Bestellung an: Modell (VOL-24), Netzspannung (20 kV oder 22 kV), Übersetzungsverhältnis (20/0,1 kV oder 22/0,11 kV), Genauigkeitsklasse (0,2; 0,5 oder 1,0), Nennausgangsleistung (30, 50 oder 100 VA), Frequenz (50 Hz oder 60 Hz), Einbaulage (Außenbereich) und Stückzahl.
Häufig gestellte Fragen
Q1: Für welche Netzspannungen ist der VOL-24 Spannungswandler geeignet?
Er ist für 20-kV- und 22-kV-Systeme im Außenbereich ausgelegt. Die Nennspannung beträgt 24 kV bei ölgekapselter Isolation. Bitte geben Sie die genaue Systemspannung bei der Bestellung an.
Q2: Was ist die richtige Genauigkeitsklasse für Messzwecke?
Für Messungen ist die Klasse 0,2 mit 30 VA Nennausgang geeignet. Der maximale Ausgang beträgt 500 VA. Kontaktieren Sie uns für spezifische Lastprofile.
Q3: Kann der Transformator in großen Höhen installiert werden?
Standardmäßig ist die Installation bis 1000 m Höhenlage freigegeben. Der Umgebungstemperaturbereich liegt bei –40 °C bis +40 °C. Für höhere Lagen ist eine Werksanpassung erforderlich.
Q4: Sind die IEC- und GB-Normzertifikate für dieses Gerät verfügbar?
Ja, das Gerät erfüllt GB20840.3-2013 und IEC61869-3:2011. Es handelt sich um einen einphasigen Wandler für den Außenbereich. Fordern Sie die Zertifikate direkt bei unserem Vertrieb an.
Q5: Bieten Sie individuelle Werksprüfungen vor dem Versand an?
Werksseitige Standardprüfungen sind im Lieferumfang enthalten. Spezielle Kundentests müssen vorab bestätigt werden. Bitte klären Sie individuelle Prüfanforderungen mit unserem Vertrieb.
Q6: Wo wird dieser Mittelspannungs-Spannungswandler typischerweise eingesetzt?
Er wird primär in Freiluftschaltanlagen, Umspannwerken und Verteilpunkten eingesetzt. Die ölgekapselte Isolation gewährleistet sichere Spannungsmessung im Außenbereich. Kontaktieren Sie uns für Projektanfragen.
