Descripción general

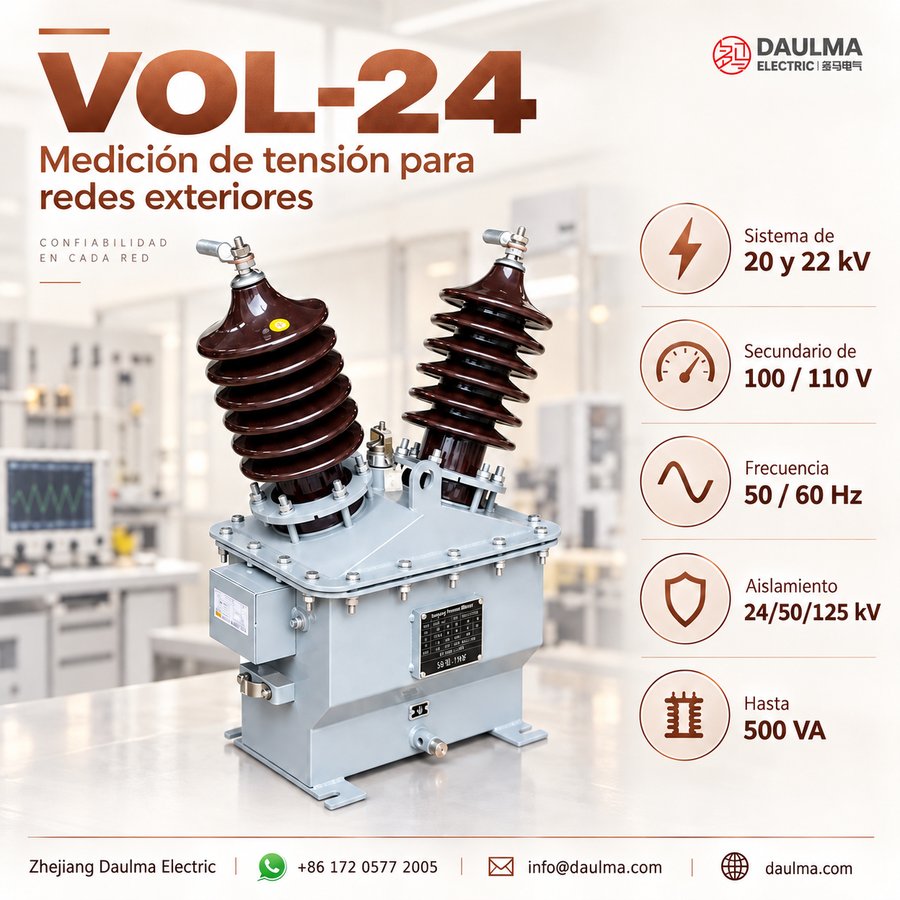

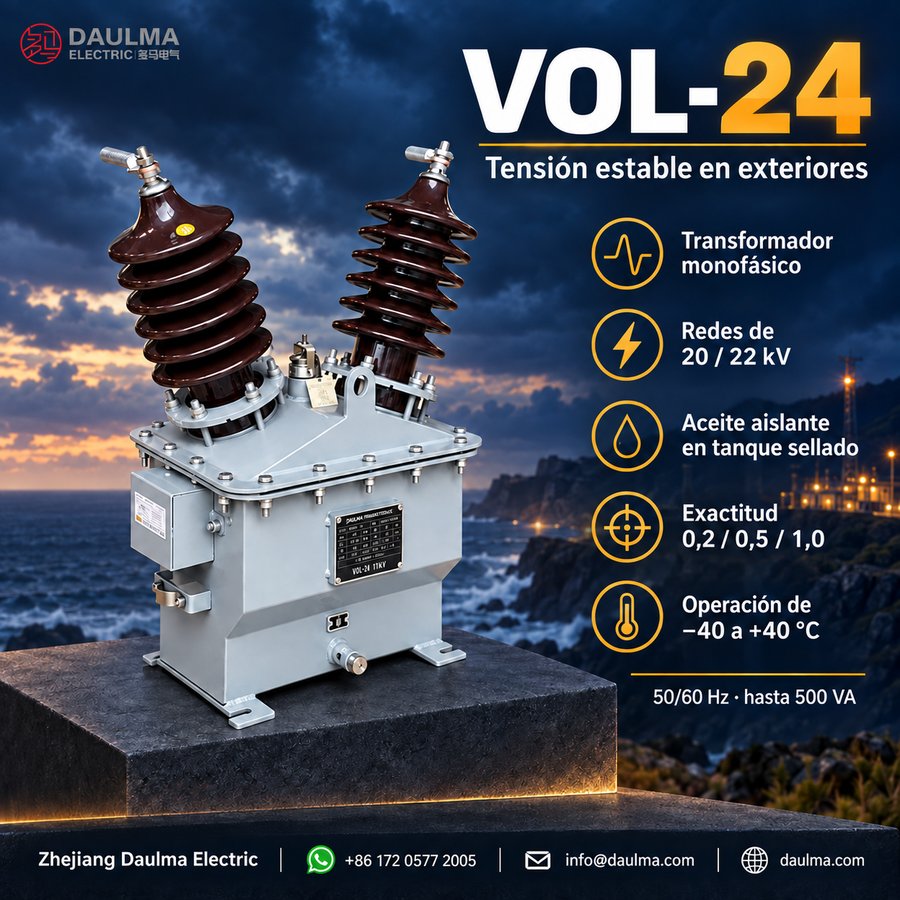

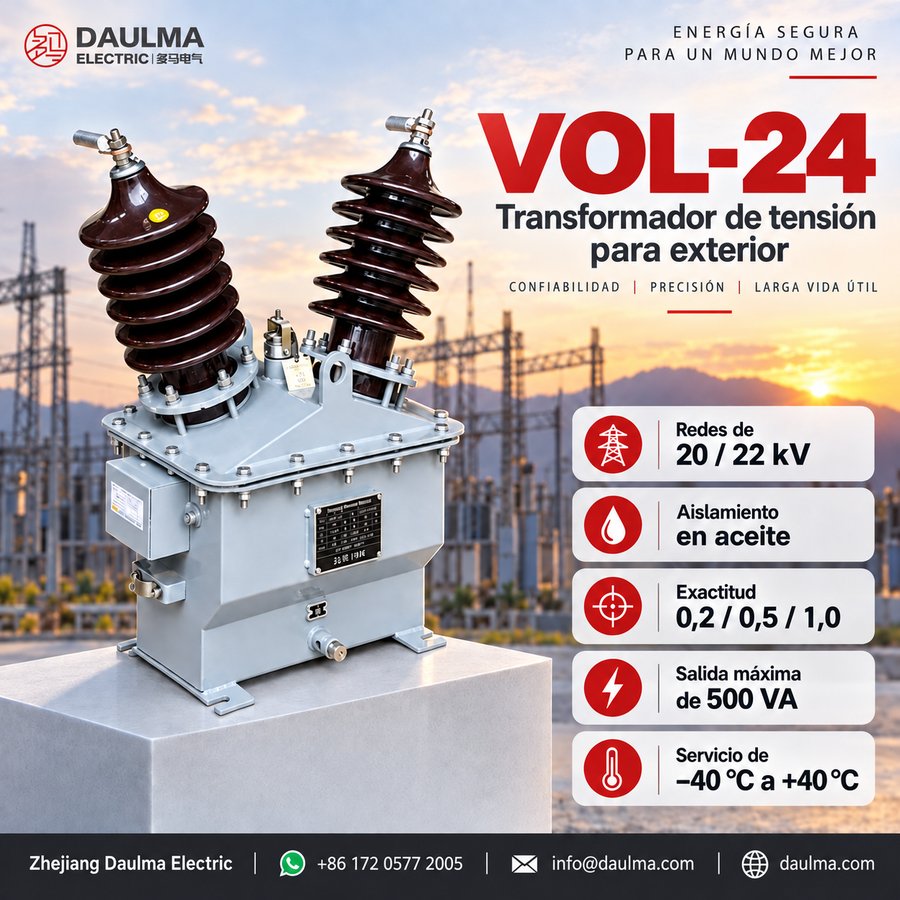

El VOL-24 es un transformador de tensión monofásico con relleno de aceite, diseñado para sistemas de distribución de media tensión de 20 kV y 22 kV. Emplea tecnología de aislamiento inmerso en aceite, garantizando alta rigidez dieléctrica y disipación térmica eficiente para un rendimiento fiable en condiciones exteriores exigentes.
Ofrece clases de exactitud 0,2; 0,5 y 1,0, lo que permite mediciones precisas de tensión para facturación energética, protección por relés y supervisión de tensión. Cuenta con relaciones de tensión estándar de 20/0,1 kV y 22/0,11 kV, una capacidad máxima de salida de 500 VA y opera en un rango de temperatura extremadamente amplio de -40 °C a +40 °C, cumpliendo con las normas IEC aplicables a transformadores instrumentales para exteriores.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 20 kV / 22 kV |
| Tensión secundaria | 100 V / 110 V |
| Clases de exactitud | 0,2; 0,5; 1,0 |
| Salida máxima | 500 VA |
| Nivel de aislamiento | 24/50/125 kV |
| Frecuencia | 50 Hz o 60 Hz |
| Configuración de fase | Monofásico |
| Tipo de aislamiento | Relleno de aceite (inmersión en aceite) |
| Rango de temperatura ambiente | -40 °C a +40 °C |
| Ambiente de aplicación | Exteriores |
Construcción
El VOL-24 presenta una carcasa robusta de resina moldeada y metal que alberga un conjunto núcleo-bobina inmerso en aceite. Los devanados primario y secundario están sumergidos en aceite aislante de alta calidad dentro de un tanque sellado, proporcionando excelente rigidez dieléctrica y estabilidad térmica a largo plazo. El diseño incluye un conservador o cámara de expansión para acomodar los cambios de volumen del aceite debidos a fluctuaciones térmicas, asegurando un rendimiento constante en el tiempo. Todos los terminales externos son resistentes a la corrosión y aptos para exposición exterior, mientras que el tanque está fabricado en acero galvanizado o material equivalente para resistir condiciones ambientales adversas como lluvia, polvo y temperaturas extremas.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Equipos de maniobra exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -40 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo solicitud
- Aislamiento: Inmersión en aceite
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico
- Mantenimiento: Se recomienda inspección periódica del nivel y calidad del aceite
Parámetros técnicos
El VOL-24 es un transformador de tensión monofásico con relleno de aceite para exteriores, diseñado para sistemas de 20 kV y 22 kV. Cuenta con aislamiento inmerso en aceite, opera en un rango de temperatura ambiente de -40 °C a +40 °C y es apto para instalaciones hasta 1000 m de altitud (altitudes superiores disponibles bajo solicitud). La unidad cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
Datos del transformador de tensión
| Tipo | Tensión
nominal (kV) |
Clase de exactitud /
Potencia nominal (VA) |
Potencia
máxima (VA) |
Aislamiento
nominal (kV) |
|---|---|---|---|---|
| VOL-24 | 20/0,1 22/0,11 |
0,2-30 | 500 | 24 / 50 / 125 |
| 0,5-50 | ||||
| 1,0-100 |
Instalación y cableado
Diagrama de instalación
El transformador de tensión VOL-24 para exteriores con relleno de aceite está diseñado para montaje seguro sobre una base plana y estable mediante los orificios de fijación provistos (340/320 × 240/200 mm). Los terminales primarios A y B se ubican en la parte superior con aisladores inclinados a 21°, mientras que las conexiones secundarias se realizan en la base. Asegure una distancia mínima adecuada alrededor de la unidad para ventilación y acceso de mantenimiento.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación de tensión correcta: 20/0,1 kV para sistemas de 20 kV o 22/0,11 kV para sistemas de 22 kV.
- Elija la clase de exactitud según la aplicación: 0,2 para medición de alta precisión, 0,5 para medición estándar o 1,0 para medición general.
- Especifique la potencia nominal (30, 50 o 100 VA) según la carga total de los instrumentos y dispositivos conectados.
- Confirme la frecuencia del sistema: 50 Hz o 60 Hz, según los requisitos de su red eléctrica.
- Asegúrese de especificar el tipo de instalación como exterior, ya que el VOL-24 está diseñado exclusivamente para uso en exteriores.
- Verifique que el rango de temperatura de operación (-40 °C a +40 °C) sea adecuado para sus condiciones ambientales.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión a más de 1000 metros de altitud?
Sí, bajo solicitud personalizada. El modelo estándar opera hasta 1000 m, pero podemos adaptar el aislamiento para mayores altitudes. Consulte con fábrica para confirmar los ajustes necesarios.
Q2: ¿Qué clase de exactitud y potencia nominal ofrece para mediciones de alta precisión?
Dispone de clase 0,2 con 30 VA para mediciones precisas en sistemas de 20 kV y 22 kV. La potencia máxima es de 500 VA. Solicite la hoja de datos completa.
Q3: ¿Qué normas internacionales cumple este transformador de tensión monofásico para exteriores?
Cumple estrictamente con las normas GB20840.3-2013 e IEC61869-3:2011. Estos estándares garantizan su rendimiento en subestaciones y puntos de distribución. Pida los certificados de fábrica antes de la compra.
Q4: ¿Cómo es el sistema de aislamiento y qué mantenimiento requiere el equipo?
Utiliza aislamiento por inmersión en aceite para operar entre -40 °C y +40 °C. Se recomienda una inspección periódica del nivel y la calidad del aceite. Contacte para el manual de mantenimiento.
Q5: ¿Es compatible con redes eléctricas de 60 Hz o solo funciona a 50 Hz?
Es totalmente compatible con ambas frecuencias. El transformador VOL-24 está diseñado para operar a 50 Hz o 60 Hz según los requerimientos del proyecto. Confirme la frecuencia exacta al realizar el pedido.
Q6: ¿Para qué niveles de tensión nominal se recomienda este modelo de exterior?
Está diseñado específicamente para sistemas de 20 kV y 22 kV. Sus tensiones nominales son 20/0,1 kV y 22/0,11 kV con aislamiento de 24/50/125 kV. Consulte disponibilidad para su región.
