Descripción general

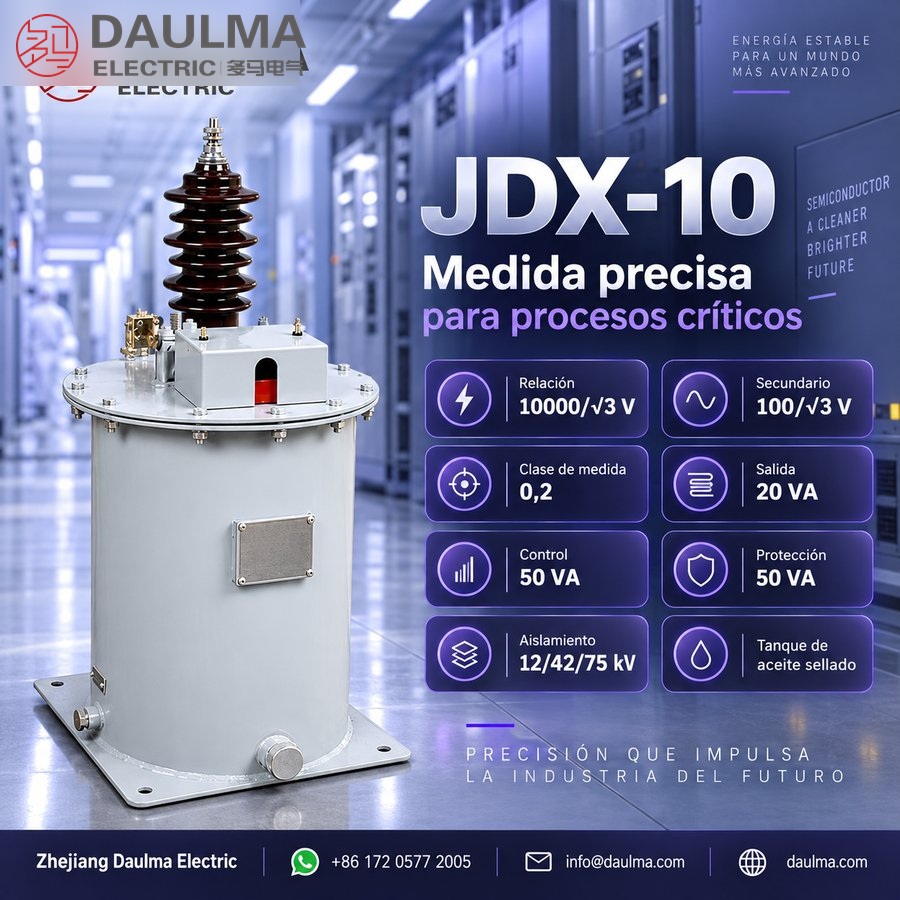

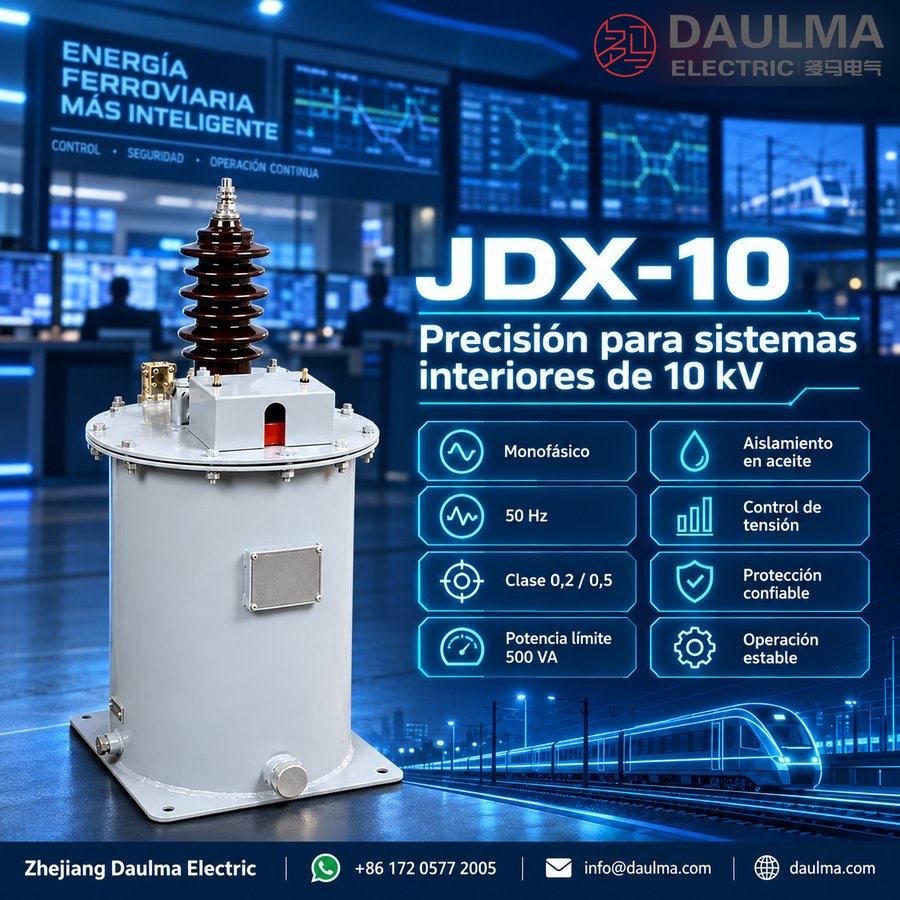

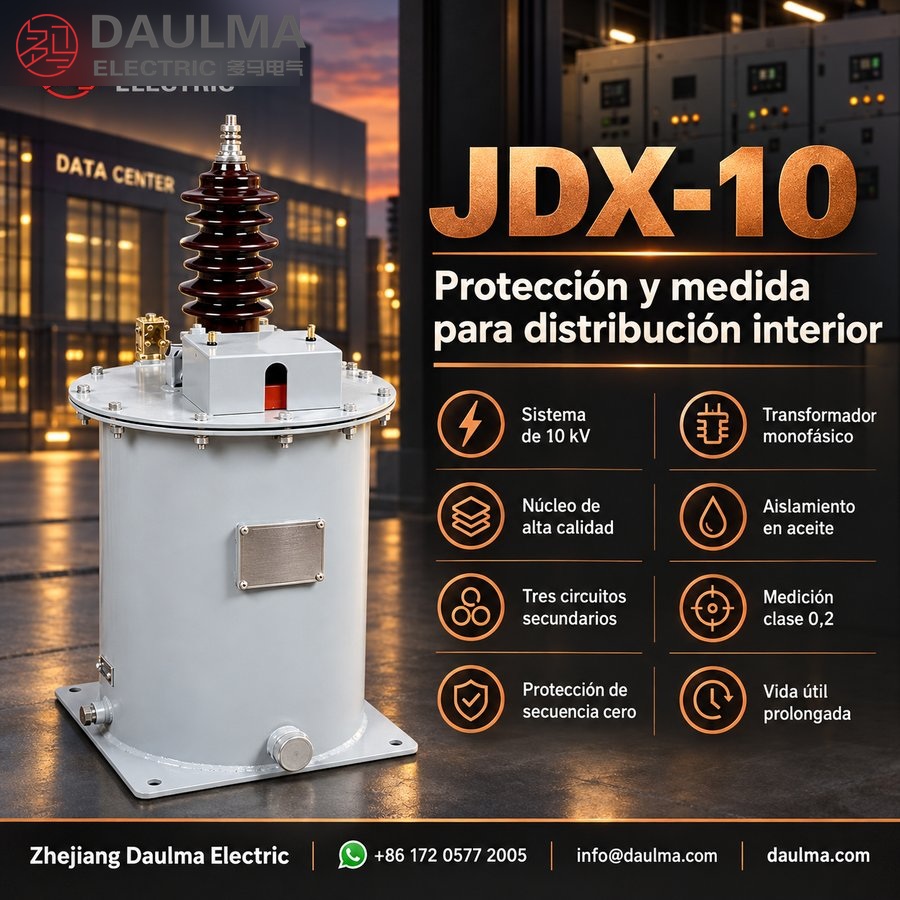

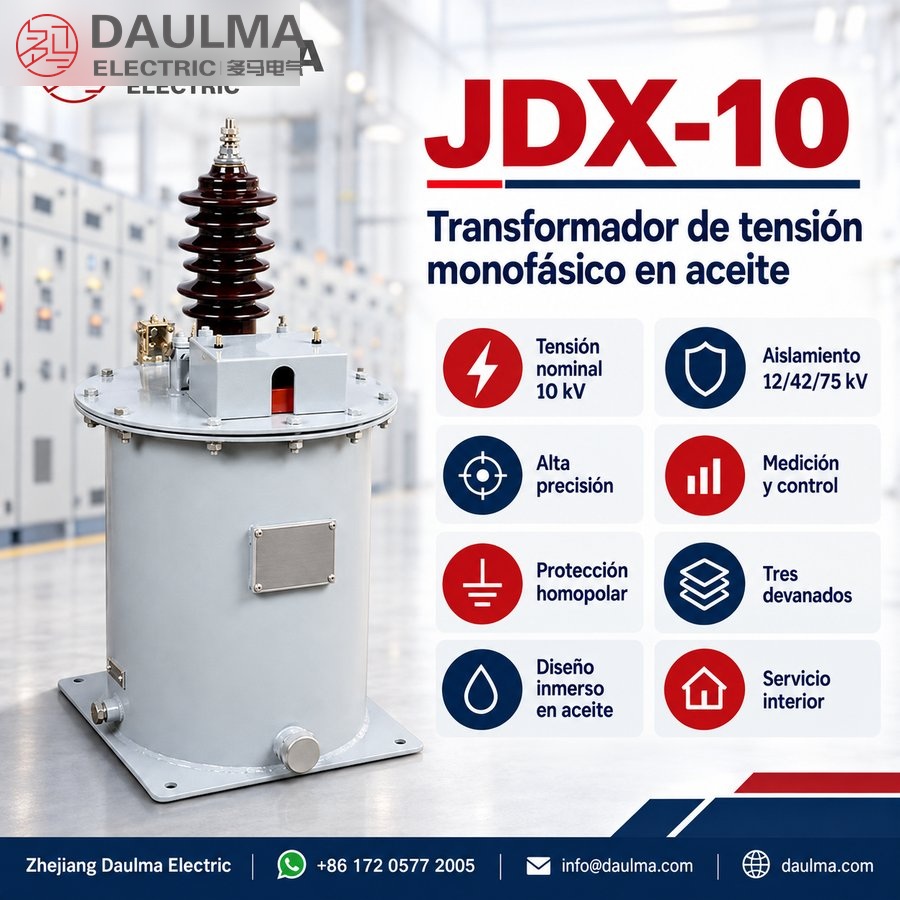

El JDX-10 es un transformador de tensión monofásico de inmersión en aceite, diseñado para sistemas de distribución de media tensión de 10 kV en interiores. Utiliza aislamiento por inmersión en aceite para ofrecer alta rigidez dieléctrica y rendimiento térmico estable durante la operación continua en interiores.
Equipado con tres devanados independientes, el JDX-10 proporciona precisión clase 0.2 para medición de energía, clase 0.5 para monitoreo de sistemas de control y un devanado residual para protección contra secuencia cero. Es adecuado para subestaciones interiores, instalaciones industriales y redes de distribución que requieren medición de tensión fiable y precisa en múltiples funciones, cumpliendo con las normas IEC y nacionales aplicables a transformadores instrumento.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 10 kV |
| Tipo de aislamiento | Inmersión en aceite |
| Configuración de fases | Monofásico |
| Precisión del devanado de medición | Clase 0.2 |
| Precisión del devanado de control | Clase 0.5 |
| Devanado residual | Sí (para protección contra secuencia cero) |
| Carga máxima de salida | 500 VA |
| Ambiente de instalación | Solo interior |
| Frecuencia | 50/60 Hz |
| Tensión primaria | 10/√3 kV |
| Tensiones secundarias | 100/√3 V (medición y control), 100 V (residual) |
| Norma de aplicación | Serie IEC 61869 |
Construcción
El JDX-10 presenta una robusta carcasa de resina colada y metal llena de aceite aislante, que proporciona excelente rigidez dieléctrica y disipación térmica. El núcleo y los devanados están completamente sumergidos en aceite transformador, que actúa como medio aislante y refrigerante. Todas las partes activas están selladas dentro del tanque lleno de aceite para evitar la entrada de humedad y garantizar fiabilidad a largo plazo en ambientes interiores. Las conexiones terminales están diseñadas para un cableado seguro a circuitos de medición, control y protección, con etiquetado claro para cada devanado secundario según su clase de precisión y función asignadas.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas de media tensión, subestaciones o puntos de distribución en interiores
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar), altitudes superiores disponibles bajo pedido
- Aislamiento: Inmersión en aceite
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico con tres devanados
- Mantenimiento: Se recomienda inspección periódica del nivel y calidad del aceite
Parámetros técnicos
El JDX-10 es un transformador de tensión monofásico de inmersión en aceite para interiores, diseñado para sistemas de 10 kV. Opera en un rango de temperatura ambiente de -5 °C a +40 °C y a altitudes de hasta 1000 m (con opciones para altitudes superiores). La unidad cumple con las normas IEC y GB y cuenta con una configuración de tres devanados, incluyendo un devanado de tensión residual.
| Tipo | Relación de tensión nominal (V) | Clase de precisión y potencia nominal (VA) | Potencia máxima de salida (VA) | ||
|---|---|---|---|---|---|
| 0.2 | 0.5 | 3(6)P | |||
| JDZ2-12W | 10000/100 | 40 | 80 | 500 | |
| JDZN2-12W | 10000/√3 : 100/√3 : 100/3 | 30 | 50 | 100 | 500 |
Instalación y cableado
Diagrama de instalación
El JDX-10 está diseñado para instalación en interiores en celdas o subestaciones con ventilación adecuada. Monte la unidad verticalmente sobre una base estable utilizando la brida circular inferior (ancho 250 mm / 290 mm). Asegure holgura alrededor de la unidad para acceso de mantenimiento y flujo de aire adecuado. La brida superior (diámetro Φ330±5 mm) proporciona puntos de fijación para montaje seguro.
Diagrama de conexión
Conecte el borne primario A a la fuente de tensión del sistema y el borne neutro N a tierra del sistema. Los bornes secundarios alimentan independientemente los circuitos de medición (clase 0.2, 20 VA), control (clase 0.5, 25 VA) y tensión residual (50 VA). Los bornes del devanado residual (dn) deben conectarse a un relé de protección contra secuencia cero. Verifique que todas las conexiones coincidan con el diagrama de conexión y que la relación de tensión se ajuste a los requisitos del sistema antes de energizar.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 10 kV con nivel de aislamiento 12/42/75 kV.
- Elija clase de precisión 0.2 para aplicaciones de medición de alta precisión.
- Utilice clase de precisión 0.5 para sistemas de control y monitoreo.
- Opte por clase de precisión 3P cuando el transformador se use en circuitos de protección.
- Iguale la potencia nominal (20, 25 o 50 VA) a los requisitos de carga conectada.
- Especifique la frecuencia de operación (50 Hz o 60 Hz) y confirme ambiente de instalación interior.
Preguntas Frecuentes
Q1: ¿Se puede instalar el JDX-10 en altitudes superiores a 1000 metros?
Sí, bajo confirmación de fábrica. El modelo estándar opera hasta 1000 m, pero se pueden solicitar configuraciones para mayores altitudes. Contacte con nuestro equipo para ajustar el diseño de aislamiento.
Q2: ¿Qué clases de precisión ofrece este transformador de tensión de 10 kV?
Dispone de clases 0.2, 0.5 y 3P. La clase 0.2 ofrece 40 VA, mientras que la 0.5 proporciona 80 VA para mediciones. Consulte la ficha técnica para la clase 6P.
Q3: ¿El transformador cumple normativas IEC y GB para proyectos internacionales?
Sí, el JDX-10 cumple estrictamente con los estándares IEC y GB. Estas certificaciones garantizan su uso seguro en celdas de media tensión. Solicite los informes de prueba al realizar el pedido.
Q4: ¿Cuántos devanados tiene el transformador monofásico JDX-10 y para qué sirven?
Cuenta con una configuración de tres devanados. Incluye un devanado secundario principal y un devanado de tensión residual para protección. Especifique la aplicación de protección al seleccionar el modelo.
Q5: ¿Qué mantenimiento preventivo requiere el transformador de inmersión en aceite?
Requiere inspecciones periódicas del nivel y la calidad del aceite dieléctrico. Esto asegura el rendimiento óptimo entre -5 °C y +40 °C. Póngase en contacto para obtener el manual de mantenimiento detallado.
Q6: ¿En qué tipo de instalaciones se utiliza el JDX-10 de Daulma?
Se utiliza en celdas de media tensión, subestaciones y puntos de distribución en interiores. Está diseñado específicamente para sistemas de 10 kV con frecuencias de 50 Hz o 60 Hz. Verifique las condiciones de servicio antes de la instalación.
