Descripción general

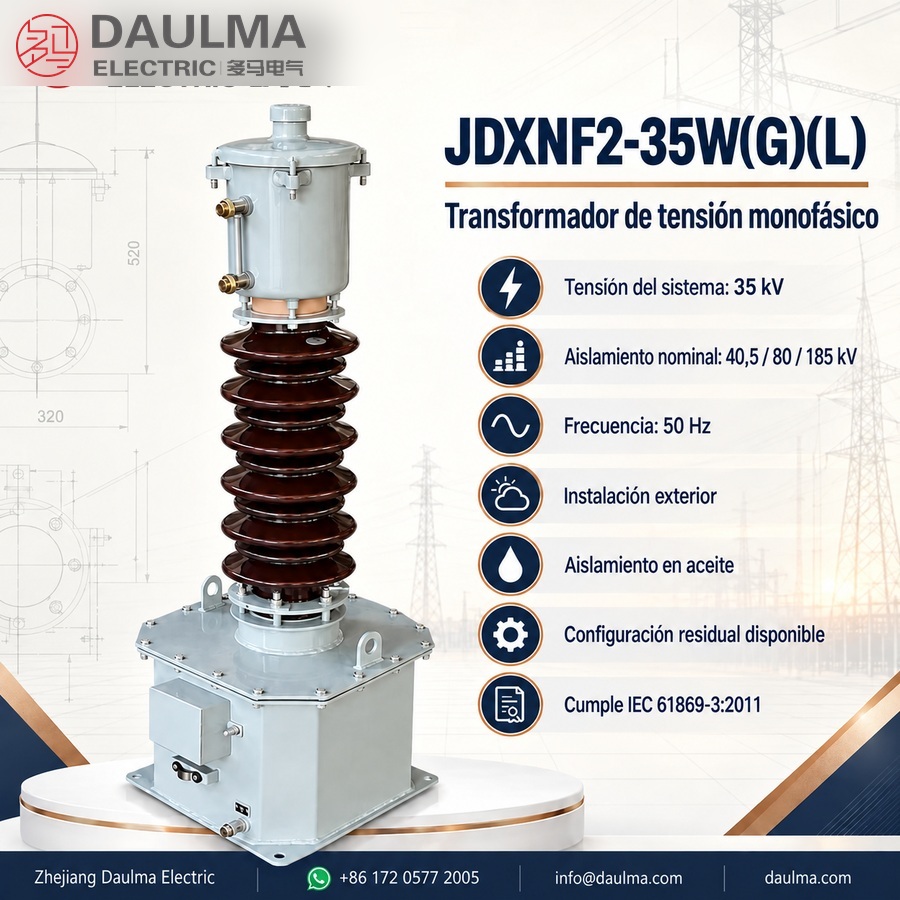

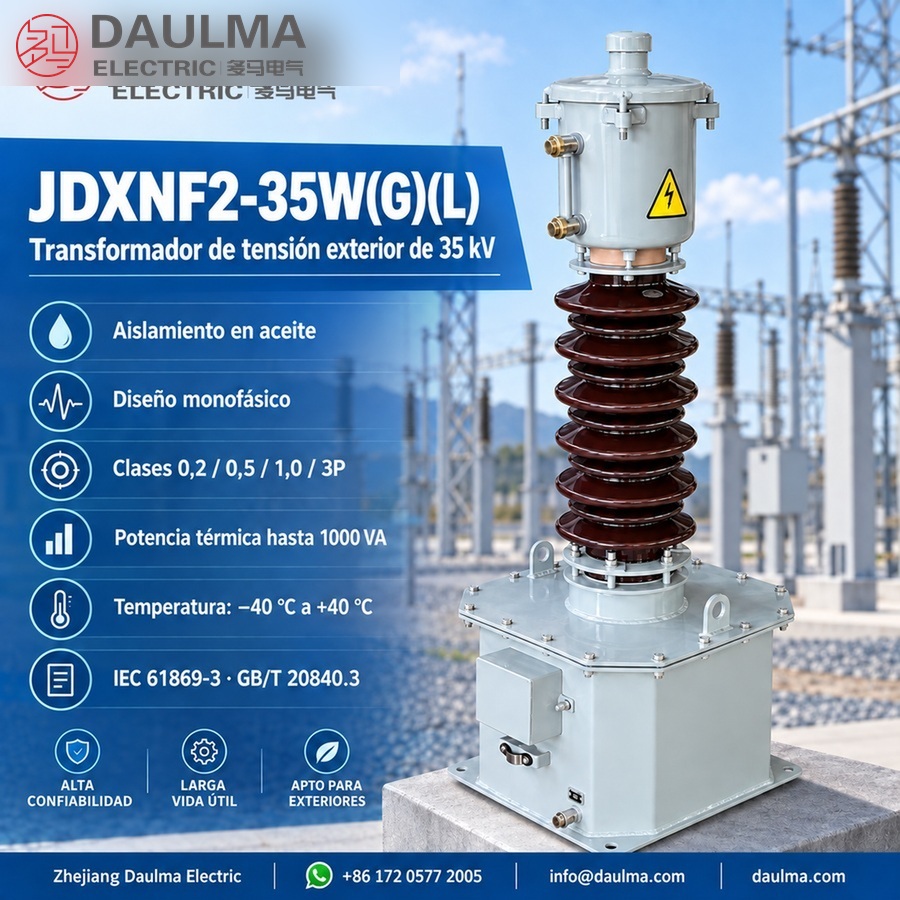

El JDXNF2-35W(G)(L) es un transformador de tensión monofásico al aire de 35 kV con aislamiento en aceite, diseñado para mediciones de alta tensión en entornos exigentes. Cuenta con un sistema de aislamiento en aceite que garantiza una disipación térmica superior, permitiendo un funcionamiento fiable bajo cargas continuas elevadas y condiciones ambientales extremas.
Disponible en clases de precisión 0.2, 0.5, 1.0 y 3P, admite aplicaciones que van desde la medición precisa hasta la protección mediante relés. Las configuraciones incluyen devanados estándar o devanados de tensión residual para detección de fallas a tierra. Cumple con las normas GB20840.3-2013 e IEC61869-3:2011, opera de forma fiable en temperaturas entre -40°C y +40°C y está clasificado para grados de anticontaminación W (Grado II) y G (Grado III).
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tensión primaria | 35/√3 kV |
| Tensiones secundarias | 0.1/√3 kV, 0.1/3 kV (estándar); adicional 0.1/√3 kV (con devanado residual) |
| Clases de precisión | 0.2, 0.5, 1.0, 3P |
| Potencia térmica límite | 1000 VA (estándar), 2×500 VA (doble devanado residual) |
| Tipo de aislamiento | Aislamiento en aceite |
| Fase | Monofásico |
| Tipo de instalación | Al aire |
| Grado de anticontaminación | W (Grado II), G (Grado III) |
| Rango de temperatura ambiente | -40°C a +40°C |
| Opciones de salida secundaria | Salida lateral o superior (5/7 orificios) |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Construcción

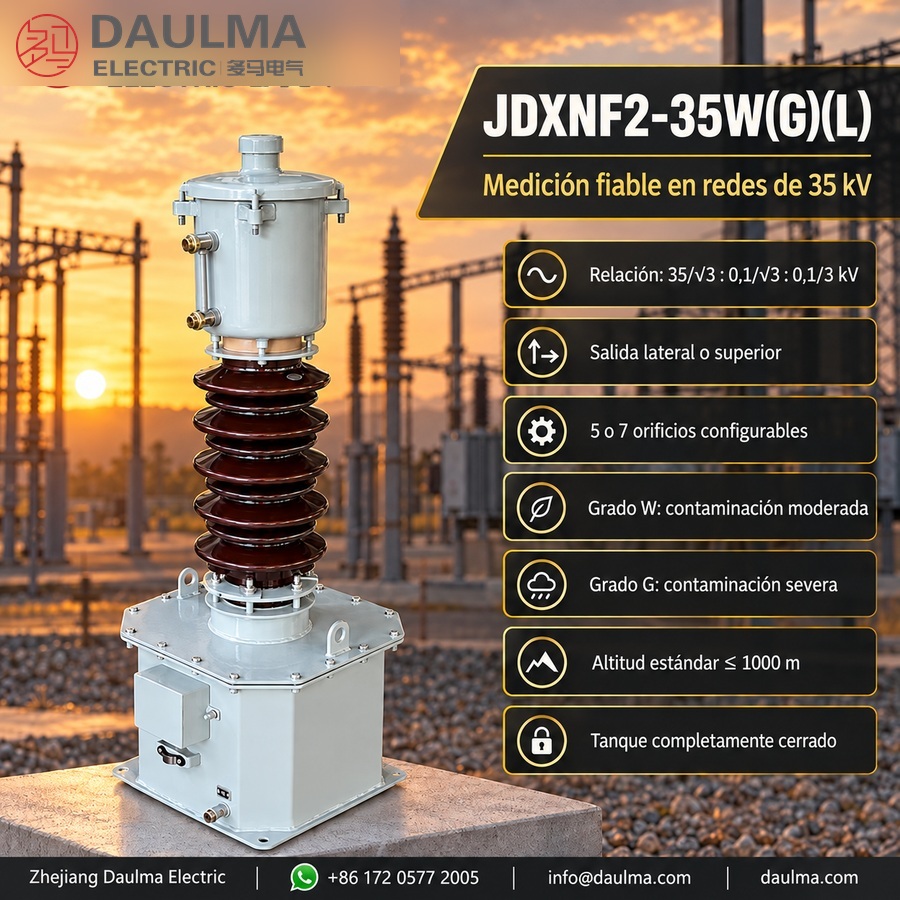

El JDXNF2-35W(G)(L) presenta una robusta construcción con aislamiento en aceite y un tanque completamente cerrado que evita la oxidación y el envejecimiento del aceite, prolongando significativamente su vida útil. El núcleo y los devanados están sumergidos en aceite aislante de alta calidad, que proporciona excelente rigidez dieléctrica y eficiente transferencia térmica. Los bushings de porcelana están diseñados para uso exterior con distancia de fuga aumentada para cumplir con los requisitos de anticontaminación de los grados W (II) y G (III). Todas las superficies externas reciben tratamiento anticorrosivo, garantizando durabilidad en atmósferas húmedas, salinas o industriales. El transformador incluye cajas de bornes secundarias montadas lateral o superiormente (5 u 7 orificios) para conexiones flexibles, según la designación L. Este diseño prioriza la fiabilidad a largo plazo, estabilidad térmica y mantenimiento mínimo en instalaciones exteriores exigentes.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones al aire, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -40°C a +40°C
- Altitud: ≤ 1000 m (estándar), altitudes superiores disponibles bajo solicitud
- Aislamiento: Aislamiento en aceite (disipación térmica superior)
- Configuración de fases: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado de anticontaminación: W (Grado II) o G (Grado III)
- Carcaza: Caja de aceite completamente cerrada (evita el envejecimiento del aceite)
- Mantenimiento: Requiere pruebas periódicas del aceite e inspección de juntas
Parámetros técnicos
La serie JDXNF2-35W(G)(L) comprende transformadores de tensión monofásicos al aire con aislamiento en aceite, clasificados para sistemas de 35 kV. Diseñados para operar en temperaturas ambiente de -40°C a +40°C y altitudes de hasta 1000 m, estas unidades cumplen con las normas GB20840.3-2013 e IEC61869-3:2011.
Variantes de modelo
| Modelo | Relación de tensión nominal (kV) |
Clase de precisión y potencia nominal (VA) |
Potencia térmica límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JDXNF2-35W(G) (Estándar) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 50/100 0.5/3P: 100/100 1.0/3P: 150/100 |
1000 | 40.5/80/185 |
| JDXNF2-35W(G) (Con devanado residual) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 30/40/100 | 2×500 | 40.5/80/185 |
| JDXNF2-35W(G)(L) (Mejorado) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 75/100 0.5/3P: 150/100 1.0/3P: 200/100 |
1000 | 40.5/80/185 |
| JDXNF2-35W(G)(L) (Mejorado con residual) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 40/50/100 | 2×500 | 40.5/80/185 |
Nota 2: JDXNF2-35W(G) con devanado residual – Incluye devanado de tensión residual para detección de fallas a tierra y monitoreo del punto neutro.
Nota 3: JDXNF2-35W(G)(L) – Configuración mejorada con mayor potencia nominal para aplicaciones con cargas elevadas.
Nota 4: JDXNF2-35W(G)(L) con devanado residual – Configuración mejorada con doble devanado residual para detección redundante de fallas a tierra.
Nota 5: Grados de anticontaminación: W (Grado II) para contaminación moderada, G (Grado III) para contaminación severa.
Nota 6: La potencia nominal y su clase de precisión correspondiente admiten solo una alternativa por transformador.
Nota 7: Si los datos del usuario exceden los alcances mencionados, podrán estar sujetos a acuerdo entre fabricante y comprador.
Instalación y cableado
Dimensiones generales
Las dimensiones generales varían según la configuración y el tipo de salida secundaria. Configuración estándar: Altura 1085±5 mm, Ancho de base 408 mm, Ancho de caja 368 mm. Las opciones de salida secundaria incluyen salida lateral (estándar) o superior (5 u 7 orificios). La fijación se realiza mediante 4 tornillos M12 en la placa base.
Diagrama de conexiones
El JDXNF2-35W(G)(L) admite múltiples configuraciones de cableado: conexión Y/Y/Δ (cuatro devanados) para medición y protección integrales, o conexión Y/Δ (tres devanados) para transformación de tensión estándar. Los terminales primarios A y N se conectan al sistema de 35 kV. Las salidas secundarias incluyen 1a1n, 2a2n y 3a3n para circuitos de medición y protección, con da/dn para detección de fallas a tierra en conexión delta abierta. Asegúrese de respetar la polaridad y secuencia de fases durante la instalación para mantener la precisión e integridad del sistema.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo adecuado: Seleccione JDXNF2-35W(G) para aplicaciones estándar o JDXNF2-35W(G)(L) para mayor potencia nominal; incluya un devanado de tensión residual si se requiere detección de fallas a tierra.

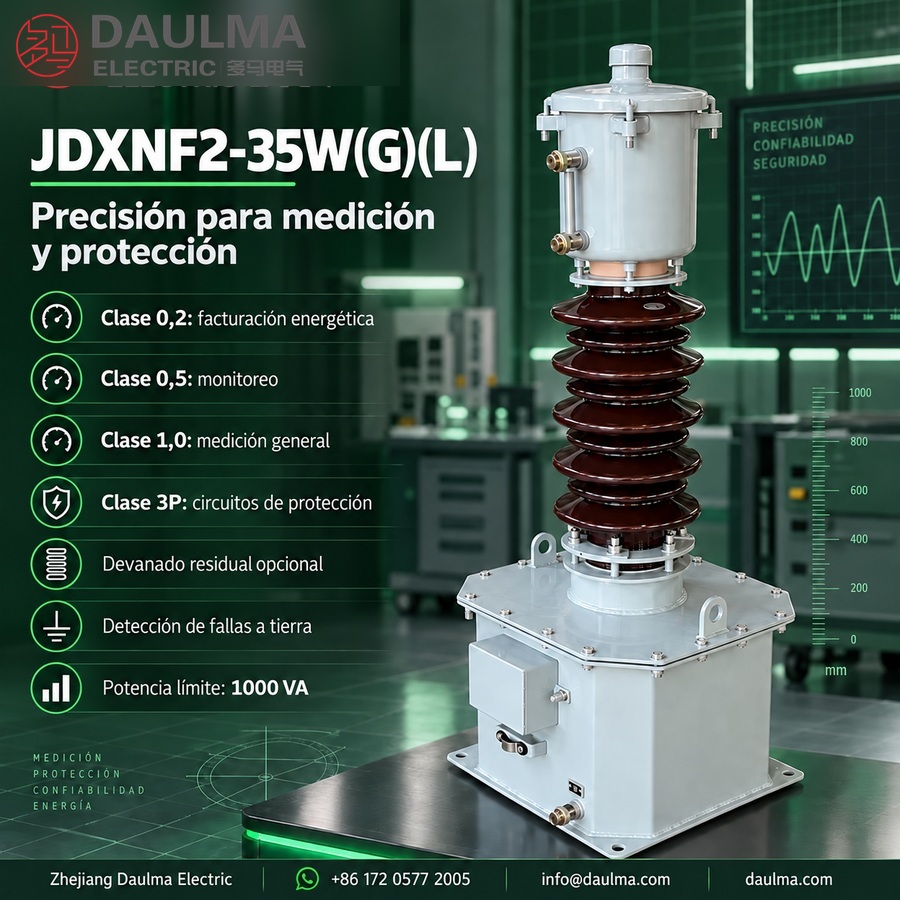

- Ajuste la clase de precisión a la aplicación: Use 0.2 para facturación energética, 0.5 para monitoreo, 1.0 para medición general y 3P para circuitos de protección.
- Verifique la compatibilidad de carga: Asegúrese de que la potencia nominal del transformador coincida con las cargas conectadas: los modelos estándar soportan hasta 1000 VA como límite térmico, mientras que los modelos con devanado residual soportan 2×500 VA.
- Confirme la idoneidad ambiental: Verifique que la temperatura ambiente (-40°C a +40°C), altitud (≤1000 m estándar) y grado de anticontaminación (W para contaminación moderada, G para contaminación severa) coincidan con las condiciones del emplazamiento.
- Seleccione la salida secundaria adecuada: Elija salida lateral (estándar) o superior (5 u 7 orificios) según la disposición de cables y espacio disponible para instalación.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión en altitudes superiores a 1000 metros?
Sí, bajo solicitud especial. La versión estándar opera hasta 1000 m, pero se configuran unidades para mayores altitudes. Confirme la altitud exacta del proyecto con el equipo técnico para ajustar el aislamiento.
Q2: ¿Qué grado de anticontaminación se requiere para subestaciones al aire en zonas costeras?
Seleccione el modelo con grado G (Grado III) para entornos de alta contaminación. Ofrece mayor distancia de fuga que el grado W. Consulte las condiciones específicas del sitio para validar la selección.
Q3: ¿Bajo qué normas internacionales se fabrican estos transformadores de tensión de 35 kV?
Cumplen con GB20840.3-2013 e IEC61869-3:2011. Garantizan el rendimiento en sistemas trifásicos mediante la conexión de tres unidades monofásicas. Solicite los certificados de cumplimiento específicos para su región al realizar el pedido.
Q4: ¿Cómo se realiza el mantenimiento del aislamiento en aceite en esta serie?
Requiere pruebas periódicas del aceite e inspección de juntas. La carcaza es un tanque completamente cerrado para evitar el envejecimiento prematuro del fluido. Programe las rutinas de mantenimiento según los manuales técnicos.
Q5: ¿Qué pruebas de fábrica se ejecutan antes del envío de estas unidades?
Se ejecutan ensayos de rutina según IEC 61869-3. Las pruebas de tipo o ensayos especiales están sujetos a confirmación previa. Contacte al equipo de ventas para detallar los requerimientos de certificación.
Q6: ¿Para qué tipo de redes de transmisión se utiliza este transformador monofásico?
Se emplea en subestaciones al aire, estaciones de maniobra y redes de transmisión de 35 kV. Su diseño con aislamiento en aceite optimiza la disipación térmica. Revise el catálogo del fabricante para más detalles.
