Tổng quan

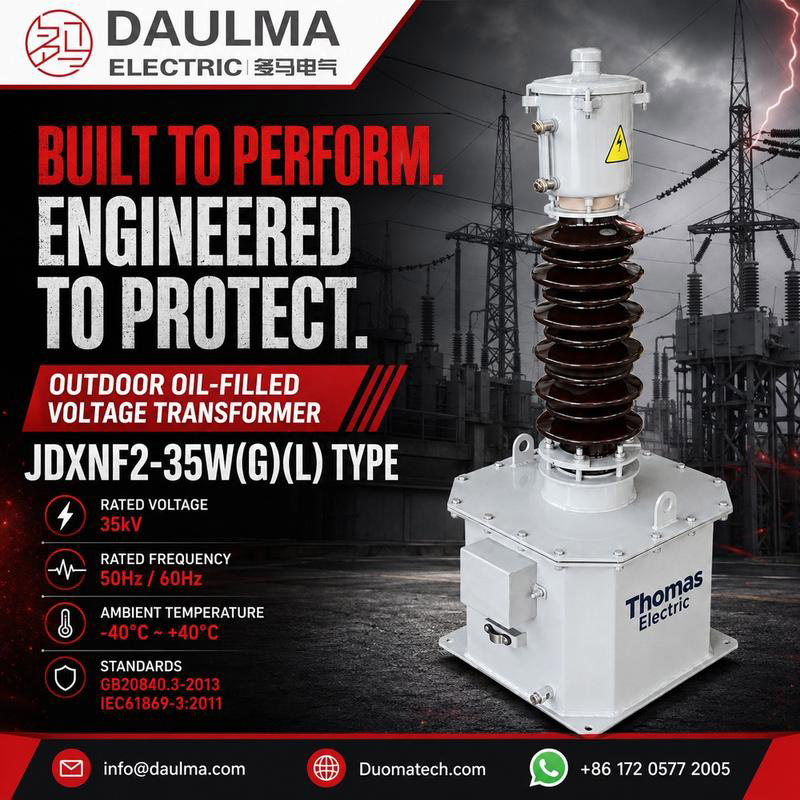

Máy biến điện áp JDXNF2-35W(G)(L) là thiết bị một pha 35kV cách điện dầu dùng ngoài trời, được thiết kế cho phép đo điện áp cao trong các điều kiện môi trường khắc nghiệt. Thiết bị sử dụng hệ thống cách điện ngâm dầu, đảm bảo tản nhiệt vượt trội, cho phép vận hành tin cậy dưới tải liên tục nặng và điều kiện môi trường cực đoan.
Thiết bị có sẵn các cấp chính xác 0.2, 0.5, 1.0 và 3P, đáp ứng đa dạng ứng dụng từ đo đếm chính xác đến rơle bảo vệ. Cấu hình bao gồm cuộn dây thứ cấp tiêu chuẩn hoặc cuộn điện áp dư (residual winding) để phát hiện chạm đất. Sản phẩm tuân thủ tiêu chuẩn GB20840.3-2013 và IEC61869-3:2011, hoạt động ổn định trong dải nhiệt độ từ -40°C đến +40°C và đạt cấp chống bẩn W (Cấp II) và G (Cấp III).
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp hệ thống | 35 kV |
| Điện áp sơ cấp | 35/√3 kV |
| Điện áp thứ cấp | 0.1/√3 kV, 0.1/3 kV (tiêu chuẩn); thêm 0.1/√3 kV (có cuộn dư) |
| Cấp chính xác | 0.2, 0.5, 1.0, 3P |
| Công suất giới hạn nhiệt | 1000 VA (tiêu chuẩn), 2×500 VA (hai cuộn dư) |
| Loại cách điện | Ngâm dầu |
| Số pha | Một pha |
| Kiểu lắp đặt | Ngoài trời |
| Cấp chống bẩn | W (Cấp II), G (Cấp III) |
| Dải nhiệt độ môi trường | -40°C đến +40°C |
| Tùy chọn đầu ra thứ cấp | Đầu ra bên hông hoặc đầu ra trên đỉnh (5/7 lỗ) |
| Tiêu chuẩn áp dụng | GB20840.3-2013, IEC61869-3:2011 |
Kết cấu
Máy biến điện áp JDXNF2-35W(G)(L) có kết cấu chắc chắn với thùng dầu kín hoàn toàn, ngăn ngừa quá trình oxy hóa và lão hóa dầu, kéo dài đáng kể tuổi thọ vận hành. Lõi thép và cuộn dây được ngâm trong dầu cách điện chất lượng cao, đảm bảo độ bền điện môi xuất sắc và truyền nhiệt hiệu quả. Các sứ xuyên được thiết kế đặc biệt cho môi trường ngoài trời với khoảng cách phóng điện tăng cường, đáp ứng yêu cầu chống bẩn ở cấp W (II) và G (III). Tất cả bề mặt bên ngoài được xử lý chống ăn mòn, đảm bảo độ bền trong môi trường ẩm, mặn hoặc công nghiệp. Thiết bị đi kèm hộp đấu dây thứ cấp lắp bên hông hoặc trên đỉnh (5 hoặc 7 lỗ) tùy theo ký hiệu L, cho phép linh hoạt trong đấu nối. Thiết kế này ưu tiên độ tin cậy lâu dài, ổn định nhiệt và bảo trì tối thiểu trong các ứng dụng ngoài trời khắt khe.
Thông số kỹ thuật
Điều kiện vận hành
- Vị trí lắp đặt: Trạm biến áp ngoài trời, trạm đóng cắt hoặc mạng truyền tải
- Nhiệt độ môi trường: -40°C đến +40°C
- Độ cao: ≤ 1000m (tiêu chuẩn), độ cao lớn hơn theo yêu cầu
- Cách điện: Ngâm dầu (tản nhiệt vượt trội)
- Cấu hình pha: Một pha (dùng ba máy cho hệ thống ba pha)
- Cấp chống bẩn: W (Cấp II) hoặc G (Cấp III)
- Vỏ bọc: Thùng dầu kín hoàn toàn (ngăn lão hóa dầu)
- Bảo trì: Yêu cầu kiểm tra dầu và gioăng định kỳ
Thông số kỹ thuật
Dòng sản phẩm JDXNF2-35W(G)(L) gồm các máy biến điện áp một pha ngâm dầu dùng ngoài trời, định mức cho hệ thống 35kV. Thiết bị được thiết kế vận hành trong nhiệt độ môi trường từ -40°C đến +40°C và độ cao đến 1000m, tuân thủ tiêu chuẩn GB20840.3-2013 và IEC61869-3:2011.
Các biến thể model
| Model | Tỷ số điện áp định mức (kV) |
Cấp chính xác & Công suất định mức (VA) |
Công suất giới hạn nhiệt (VA) |
Mức cách điện định mức (kV) |
|---|---|---|---|---|
| JDXNF2-35W(G) (Tiêu chuẩn) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 50/100 0.5/3P: 100/100 1.0/3P: 150/100 |
1000 | 40.5/80/185 |
| JDXNF2-35W(G) (Có cuộn dư) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 30/40/100 | 2×500 | 40.5/80/185 |
| JDXNF2-35W(G)(L) (Nâng cao) |
35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P: 75/100 0.5/3P: 150/100 1.0/3P: 200/100 |
1000 | 40.5/80/185 |
| JDXNF2-35W(G)(L) (Nâng cao có cuộn dư) |
35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P: 40/50/100 | 2×500 | 40.5/80/185 |
Ghi chú 2: JDXNF2-35W(G) có cuộn dư – Bao gồm cuộn điện áp dư để phát hiện chạm đất và giám sát điểm trung tính.
Ghi chú 3: JDXNF2-35W(G)(L) – Cấu hình nâng cao với công suất định mức cao hơn cho ứng dụng tải nặng.
Ghi chú 4: JDXNF2-35W(G)(L) có cuộn dư – Cấu hình nâng cao với hai cuộn dư cho phát hiện chạm đất dự phòng.
Ghi chú 5: Cấp chống bẩn: W (Cấp II) cho ô nhiễm trung bình, G (Cấp III) cho ô nhiễm nặng.
Ghi chú 6: Công suất định mức và cấp chính xác tương ứng chỉ được chọn một phương án cho mỗi máy biến áp.
Ghi chú 7: Nếu dữ liệu người dùng vượt quá phạm vi nêu trên, có thể thỏa thuận riêng giữa nhà sản xuất và khách hàng.
Lắp đặt và đấu dây
Kích thước tổng thể
Kích thước tổng thể thay đổi theo cấu hình và kiểu đầu ra thứ cấp. Cấu hình tiêu chuẩn: Chiều cao 1085±5mm, chiều rộng đế 408mm, chiều rộng thùng 368mm. Tùy chọn đầu ra thứ cấp bao gồm đầu ra bên hông (tiêu chuẩn) hoặc đầu ra trên đỉnh (5 lỗ hoặc 7 lỗ). Lắp đặt bằng 4 bu-lông M12 trên đế.
Sơ đồ đấu dây
Máy biến điện áp JDXNF2-35W(G)(L) hỗ trợ nhiều cấu hình đấu dây: đấu nối Y/Y/Δ (bốn cuộn dây) cho đo đếm và bảo vệ toàn diện, hoặc Y/Δ (ba cuộn dây) cho biến áp điện áp tiêu chuẩn. Các đầu cực sơ cấp A và N nối vào hệ thống 35kV. Đầu ra thứ cấp bao gồm 1a1n, 2a2n và 3a3n cho mạch đo đếm và bảo vệ, với da/dn dùng để phát hiện chạm đất theo sơ đồ tam giác hở. Đảm bảo đúng cực tính và thứ tự pha khi lắp đặt để duy trì độ chính xác và tính toàn vẹn hệ thống.
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn đúng model: Dùng JDXNF2-35W(G) cho ứng dụng tiêu chuẩn hoặc JDXNF2-35W(G)(L) cho công suất định mức cao hơn; bổ sung cuộn điện áp dư nếu cần phát hiện chạm đất.
- Phối hợp cấp chính xác với ứng dụng: Dùng cấp 0.2 cho đo đếm thanh toán, 0.5 cho giám sát, 1.0 cho đo lường thông thường và 3P cho mạch bảo vệ.
- Kiểm tra tương thích phụ tải: Đảm bảo công suất định mức của máy biến áp phù hợp với tải kết nối—model tiêu chuẩn hỗ trợ giới hạn nhiệt đến 1000VA, model có cuộn dư hỗ trợ 2×500VA.
- Xác nhận điều kiện môi trường: Kiểm tra nhiệt độ môi trường (-40°C đến +40°C), độ cao (≤1000m tiêu chuẩn) và cấp chống bẩn (W cho ô nhiễm trung bình, G cho ô nhiễm nặng) phù hợp với điều kiện tại chỗ lắp đặt.
- Chọn kiểu đầu ra thứ cấp phù hợp: Chọn đầu ra bên hông (tiêu chuẩn) hoặc đầu ra trên đỉnh (5 lỗ hoặc 7 lỗ) tùy theo lộ tuyến cáp và không gian lắp đặt.
Câu hỏi thường gặp
H1: Khác biệt giữa JDXNF2-35W(G) và JDXNF2-35W(G)(L) là gì?
JDXNF2-35W(G) có công suất định mức tiêu chuẩn đến 150VA (cấp 1.0/3P), trong khi JDXNF2-35W(G)(L) cung cấp công suất nâng cao đến 200VA (cấp 1.0/3P) cho ứng dụng tải nặng. Cả hai đều có thể đặt hàng có hoặc không có cuộn điện áp dư để phát hiện chạm đất.
H2: Máy biến áp ngâm dầu cần bảo trì bao lâu một lần?
Khuyến nghị bảo trì hàng năm cho các ứng dụng quan trọng, hoặc 2–3 năm/lần cho sử dụng thông thường. Công việc bao gồm kiểm tra dầu (độ bền điện môi, độ ẩm, độ axit), kiểm tra gioăng và sứ xuyên, cùng đo nhiệt độ. Thiết kế kín hoàn toàn giúp giảm tiếp xúc dầu với không khí, kéo dài chu kỳ bảo trì so với loại hở.
H3: Vì sao nên chọn cách điện ngâm dầu thay vì nhựa epoxy đúc?
Máy biến áp ngâm dầu có khả năng tản nhiệt vượt trội với công suất giới hạn nhiệt 1000VA, lý tưởng cho vận hành liên tục với tải nặng. Dòng dầu tự nhiên truyền nhiệt hiệu quả từ cuộn dây ra thùng. Trong khi đó, thiết bị đúc nhựa không cần bảo trì nhưng có dung tích nhiệt thấp hơn và phù hợp hơn với các vị trí hạn chế không gian.
H4: Nên chọn cấp chống bẩn nào cho vị trí của tôi?
Chọn cấp W (Cấp II) cho khu vực nông thôn hoặc công nghiệp nhẹ. Chọn cấp G (Cấp III) cho môi trường khắc nghiệt như vùng ven biển (trong phạm vi 10km bờ biển), nhà máy hóa chất, xi măng hoặc mỏ nơi có muối biển hoặc chất gây ô nhiễm công nghiệp.
H5: Cấp chính xác nào cần thiết cho đo đếm thanh toán?
Đối với đo đếm thanh toán, cấp chính xác 0.2 với công suất định mức 50VA (ví dụ: 0.2/3P-50/100VA) đảm bảo đo lường năng lượng chính xác. Cấp 0.5 (100VA) phù hợp giám sát chung, trong khi cấp 3P (100VA) được tối ưu cho rơle bảo vệ trong sự cố.
H6: Tuổi thọ của máy biến áp này là bao lâu?
Với lắp đặt đúng và bảo trì định kỳ, JDXNF2-35W(G)(L) có thể vận hành tin cậy trên 30 năm. Các yếu tố then chốt bao gồm điều kiện tải ổn định, nhiệt độ vận hành được kiểm soát, kiểm tra định kỳ chất lượng dầu và môi trường lắp đặt sạch sẽ. Thiết kế kín làm chậm quá trình lão hóa dầu và tăng tuổi thọ.
H7: Có sẵn tỷ số điện áp tùy chỉnh không?
Có. Mặc dù tỷ số tiêu chuẩn như 35/√3 : 0.1/√3 : 0.1/3kV phổ biến, nhưng cấu hình tùy chỉnh có thể được thiết kế cho dự án cụ thể. Vui lòng liên hệ đội kỹ thuật sớm trong giai đoạn thiết kế—lưu ý rằng tỷ số tùy chỉnh có thể ảnh hưởng đến cấp chính xác và công suất đạt được.
Câu Hỏi Thường Gặp
Q1: Máy biến điện áp JDXNF2-35W của Daulma dùng cho ứng dụng nào?
Thiết bị dùng cho trạm biến áp hoặc mạng truyền tải 35kV ngoài trời. Máy ngâm dầu, tuân thủ IEC61869-3:2011 và GB20840.3-2013. Vui lòng liên hệ để nhận báo giá chi tiết.
Q2: Có thể lắp máy biến điện áp 35kV này ở độ cao lớn không?
Có, nhưng tiêu chuẩn chỉ hỗ trợ độ cao ≤ 1000m. Đối với các dự án có độ cao lớn hơn, thông số kỹ thuật cần được nhà máy xác nhận lại.
Q3: Nên chọn cấp chính xác nào cho đo lường điện năng?
Chọn cấp 0.2 cho đo lường chính xác cao, hoặc 0.5/1.0 cho ứng dụng thông thường. Cấp 3P dành cho bảo vệ rơ-le. Hãy chỉ rõ nhu cầu khi đặt hàng.
Q4: Cấu hình pha của máy biến điện áp JDXNF2-35W cho hệ thống ba pha ra sao?
Thiết bị có cấu tạo một pha. Bạn cần sử dụng ba máy biến điện áp đơn lẻ này để lắp đặt cho một hệ thống ba pha hoàn chỉnh.
Q5: Khi nào nên chọn model JDXNF2-35W có cuộn dây dư?
Model có cuộn dư được dùng khi hệ thống cần giám sát điện áp thứ tự không hoặc bảo vệ chạm đất. Vui lòng xác nhận yêu cầu kỹ thuật với nhà máy.
Q6: Tại sao máy biến điện áp này lại sử dụng thùng dầu kín hoàn toàn?
Thiết kế thùng dầu kín giúp ngăn dầu tiếp xúc với không khí, hạn chế lão hóa và giảm thiểu bảo trì. Cần kiểm tra gioăng định kỳ theo khuyến cáo.
Q7: Vỏ bọc máy có sẵn các cấp chống bẩn khác nhau không?
Có, thiết bị cung cấp cấp W (Cấp II) và cấp G (Cấp III). Lựa chọn phụ thuộc vào mức độ ô nhiễm môi trường thực tế tại vị trí lắp đặt.
