Descripción general

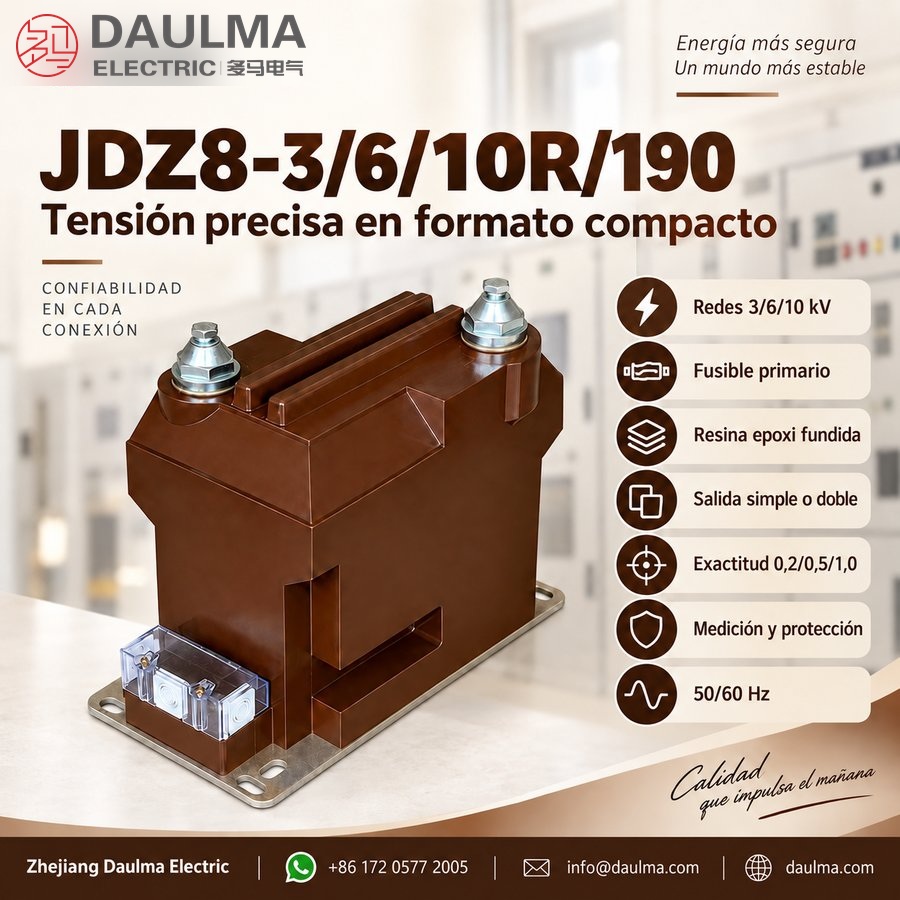

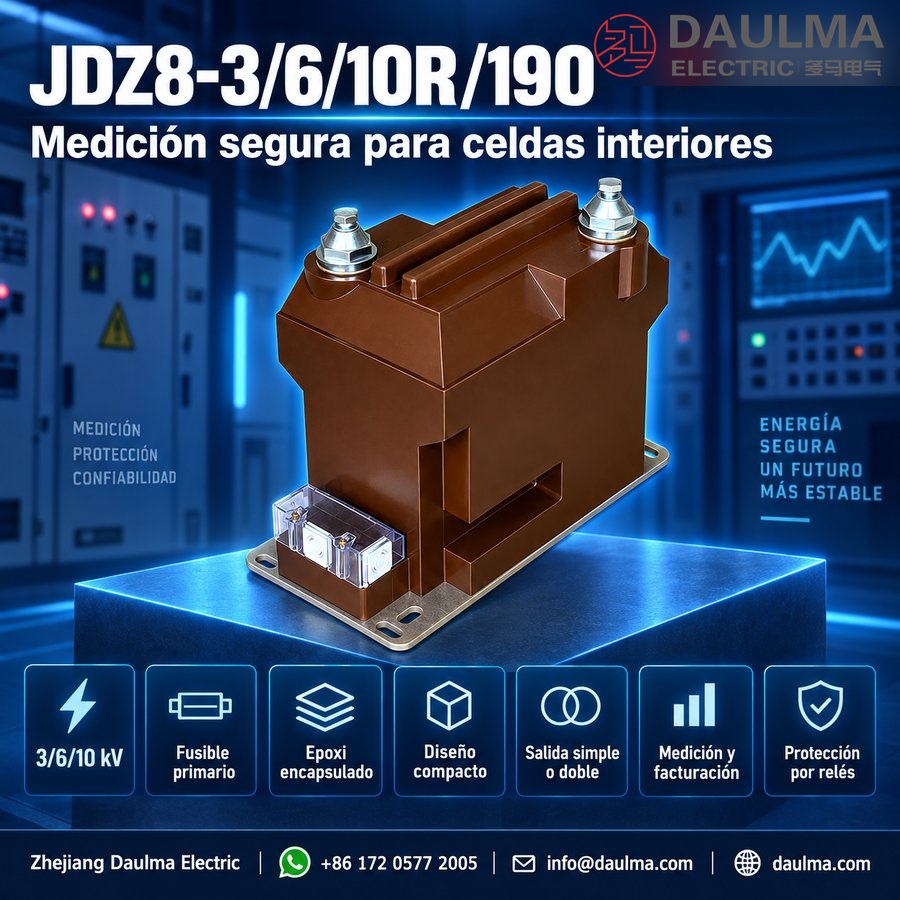

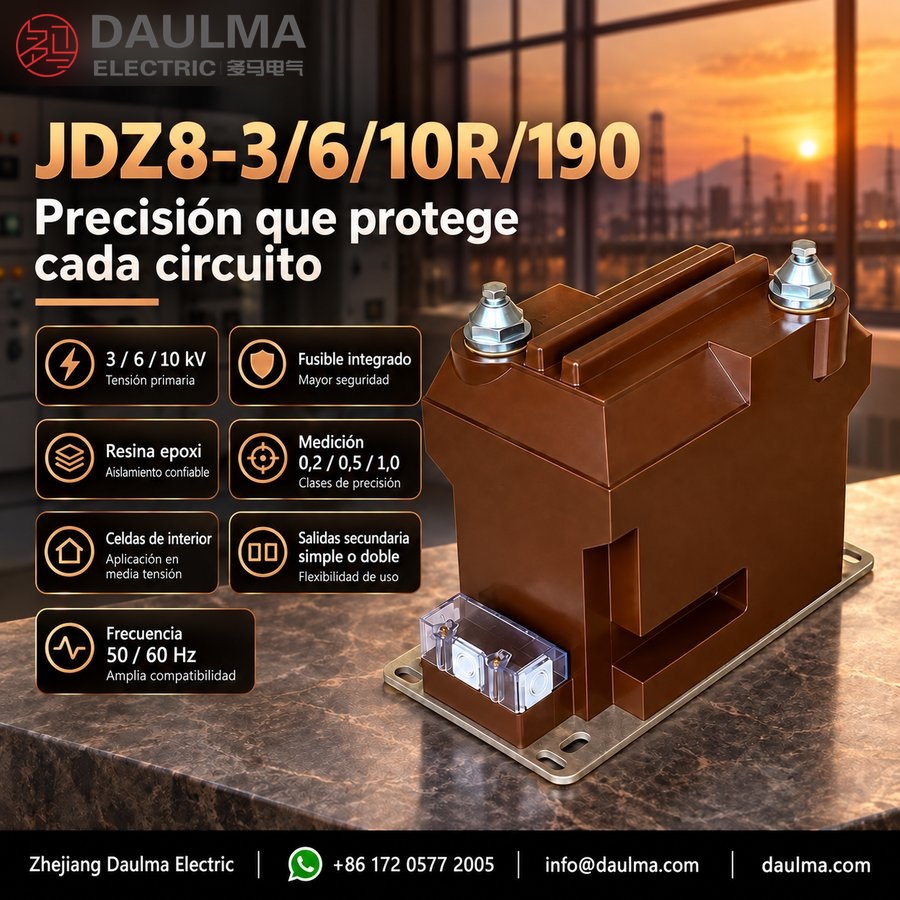

El JDZ8-3/6/10R/190 es un transformador de tensión interior con aislamiento epoxi fundido y protección mediante fusible primario, diseñado para sistemas de media tensión de 3 kV, 6 kV y 10 kV. Cuenta con una carcasa compacta (indicada por el código estructural “190”), adecuada para celdas de interruptores con espacio limitado, manteniendo una salida secundaria de tensión fiable.
Admite aplicaciones como medición de tensión, facturación energética, monitoreo y protección mediante relés, con clases de exactitud típicamente hasta combinaciones 0,2 / 0,5 / 1,0. El transformador cumple con las normas GB20840.2-2014 e IEC61869-2:2012 y opera a 50 Hz o 60 Hz dentro de un rango de temperatura ambiente de -5 °C a +40 °C.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV, 6 kV, 10 kV |
| Clase de tensión | 3,6 kV, 7,2 kV, 12 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Tipo de aislamiento | Epoxi fundido |
| Protección primaria | Con fusible primario |
| Configuraciones secundarias | Salida simple o doble |
| Clases de exactitud | 0,2 / 0,5 / 1,0 |
| Temperatura ambiente | -5 °C a +40 °C |
| Tipo de instalación | Celdas interiores |
| Normas | GB20840.2-2014, IEC61869-2:2012 |
| Peso | Aprox. 37,5 kg |
| Aplicación | Medición de tensión, facturación, monitoreo, protección |
Designación del modelo
- J: Transformador de tensión
- D: Estructura monofásica
- Z: Aislamiento epoxi fundido
- 8: Código de serie de diseño / estructura
- 3 / 6 / 10: Código de tensión nominal del sistema para aplicaciones de 3 kV, 6 kV o 10 kV
- R: Con fusible primario
- 190: Código de tamaño estructural para la versión de ancho compacto
Construcción
El JDZ8-3/6/10R/190 está construido con aislamiento epoxi fundido para interiores, proporcionando alta rigidez dieléctrica y estabilidad mecánica en entornos cerrados de celdas. El núcleo y los devanados están completamente encapsulados en resina epoxi, garantizando resistencia a la humedad, al polvo y a descargas parciales en condiciones normales de operación. Los terminales primarios incorporan porta-fusibles integrados para protección contra sobrecorriente, mientras que los terminales secundarios entregan salidas normalizadas de baja tensión. El diseño compacto de la carcasa “190” reduce los requisitos de ancho y profundidad del panel frontal, siendo ideal para gabinetes modernos de media tensión con espacio limitado.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m sobre el nivel del mar
- Humedad relativa: promedio diario ≤ 95 %, promedio mensual ≤ 90 %
- Ambiente de instalación: interior, no corrosivo, libre de polvo o gases explosivos, sin vibraciones ni choques severos
Parámetros técnicos
El JDZ8-3/6/10R/190 es un transformador de tensión interior con fusible y aislamiento epoxi fundido, diseñado para clases de aislamiento de 3,6 kV, 7,2 kV y 12 kV. Opera en un rango de temperatura de -5 °C a +40 °C y hasta 1000 m de altitud, cumple con las normas IEC aplicables y admite configuraciones secundarias simples o dobles para aplicaciones de facturación y protección.
Variantes del modelo
| Tipo (Relación) |
Tensión nominal (kV) |
Nivel de aislamiento nominal (kV) |
Clase de exactitud / Potencia nominal |
Potencia límite térmica |
|---|---|---|---|---|
| JDZ8-3R | 3 / 0,1 | 3,6 / 25 / 40 | 0,2 — 30 VA 0,5 — 80 VA 1,0 — 150 VA |
400 VA |
| JDZ8-6R | 6 / 0,1 | 7,2 / 32 / 60 | 0,2 — 30 VA 0,5 — 80 VA 1,0 — 150 VA |
400 VA |
| JDZ8-10R | 10 / 0,1 | 12 / 42 / 75 | 0,2 — 30 VA 0,5 — 80 VA 1,0 — 150 VA |
400 VA |
| JDZ8-3R | 3 / 0,1 / 0,1 | 3,6 / 25 / 40 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 20 VA 0,5 / 0,5 — 30 / 30 VA |
300 VA |
| JDZ8-6R | 6 / 0,1 / 0,1 | 7,2 / 32 / 60 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 20 VA 0,5 / 0,5 — 30 / 30 VA |
300 VA |
| JDZ8-10R | 10 / 0,1 / 0,1 | 12 / 42 / 75 | 0,2 / 0,2 — 15 / 15 VA 0,2 / 0,5 — 15 / 20 VA 0,5 / 0,5 — 30 / 30 VA |
300 VA |
Instalación y cableado
Diagrama de instalación
El transformador de tensión JDZ8-3/6/10R/190 está diseñado para instalación interior sobre una superficie plana, utilizando las dimensiones de la base indicadas. Fije la unidad con pernos a través de los orificios de montaje de la base (4-M6 para fijación de terminales secundarios). Asegure una distancia mínima adecuada alrededor de la unidad para ventilación, acceso al fusible y operación segura. Considere la altura total de 300 ±5 mm y la referencia de altura frontal de 261 mm al integrarlo en conjuntos de celdas.
Diagrama de conexiones
Los terminales primarios están claramente marcados como A y B. Los terminales secundarios se identifican según la configuración seleccionada; por ejemplo, 1a, 1b, 2a y 2b, dependiendo del número de devanados secundarios solicitados. El diagrama de conexiones muestra tanto disposiciones monofásicas como trifásicas. En sistemas trifásicos, se instalan tres unidades monofásicas individuales y se conectan de acuerdo con el diseño de la celda. Verifique siempre la polaridad de los terminales, la integridad de la conexión a tierra y la accesibilidad del fusible antes de energizar el sistema.
Selección y preguntas frecuentes
Guía de selección
- Verifique tensión y aislamiento: elija JDZ8-3R, -6R o -10R para servicio entre fases de 3 kV, 6 kV o 10 kV y confirme el nivel correspondiente de aislamiento en la placa de características.
- Seleccione la configuración secundaria: use un devanado de 100 V para un circuito de medición compartido o dos devanados de 100 V cuando se deban separar facturación y monitoreo.
- Elija la exactitud según la carga: funciones con un solo devanado son 30 VA clase 0,2; 80 VA clase 0,5 o 150 VA clase 1; combinaciones con dos devanados van desde 15/15 VA hasta 30/30 VA.
- Coordine el fusible primario: obtenga sus datos de tensión, corriente y capacidad de ruptura, y coordínelos con la corriente de falla prevista, la protección aguas arriba y el acceso seguro para reemplazo.
- Verifique cumplimiento y ajuste: exija la norma aplicable para transformadores de tensión y el informe de ensayo de tipo, luego apruebe la carcasa de 190 mm, altura de 300 mm, terminales, distancias de seguridad y límite de 1000 m de altitud.
Preguntas Frecuentes
Q1: ¿Puede este transformador de tensión instalarse en sistemas de 12 kV?
Sí, el modelo JDZ8-10R soporta clases de aislamiento de 12 kV. Opera de forma segura en interruptores interiores hasta esta tensión. Consulte a nuestro equipo técnico para confirmar la aplicación específica.
Q2: ¿Cuál clase de exactitud es ideal para medidores de facturación?
Seleccione la clase 0,2 para aplicaciones de medición y facturación. Esta clase garantiza una potencia nominal de 30 VA para alta precisión. Solicite la configuración de secundario simple o doble según su proyecto.
Q3: ¿Cómo debe ser el ambiente de instalación de este transformador epoxi?
Debe instalarse en interiores, en ambientes no corrosivos y libres de polvo o gases explosivos. La temperatura debe mantenerse entre -5 °C y +40 °C, con altitud máxima de 1000 m. Contacte con nosotros para evaluar las condiciones de su subestación.
Q4: ¿Qué normativas internacionales cumple este transformador de tensión interior?
El equipo cumple con las normas IEC aplicables para transformadores de tensión. Esto garantiza su compatibilidad en proyectos de distribución y protección a nivel global. Solicite los certificados de ensayo específicos para su licitación.
Q5: ¿Se aceptan ensayos de fábrica personalizados antes de la entrega?
Los ensayos de rutina estándar se realizan según las normas IEC. Para ensayos especiales o de tipo específicos de su proyecto, la disponibilidad está sujeta a confirmación. Contacte a nuestro departamento de ventas para más detalles.
Q6: ¿Para qué aplicaciones principales se utiliza este transformador de tensión epoxi?
Se utiliza en celdas de interruptores interiores para aplicaciones de medición, facturación y protección. Su aislamiento epoxi fundido con fusible integrado asegura un rendimiento fiable en redes de 3,6 kV a 12 kV. Revise nuestra ficha técnica para más especificaciones.
