Descripción general

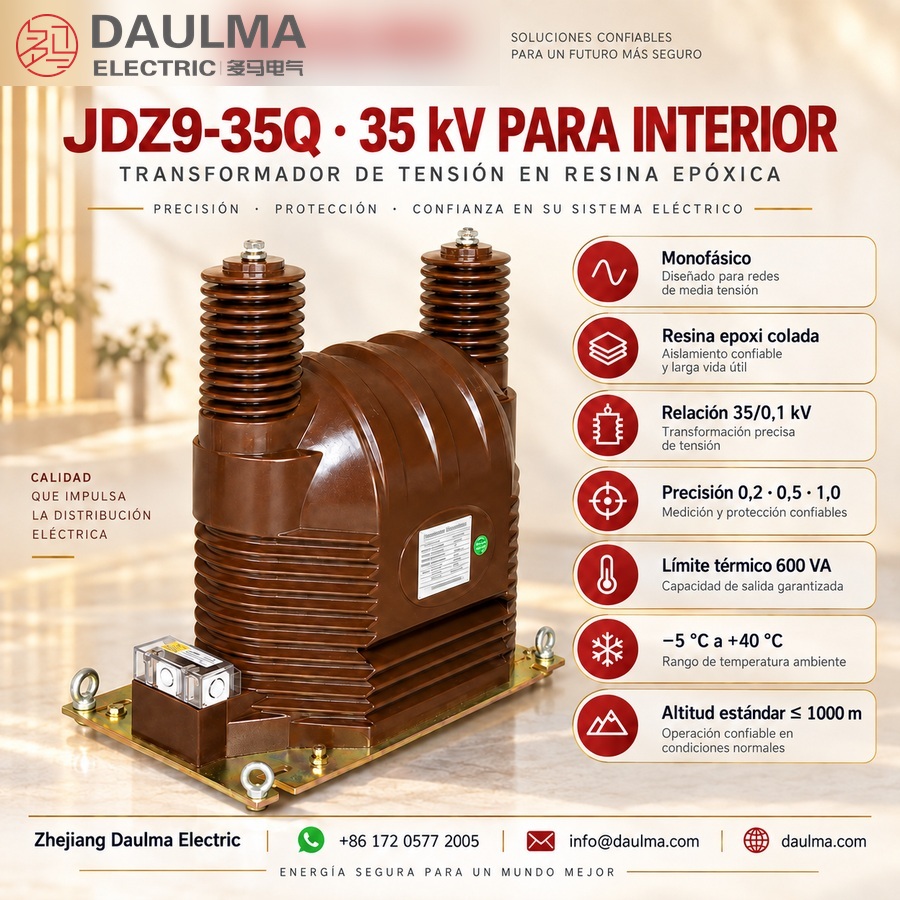

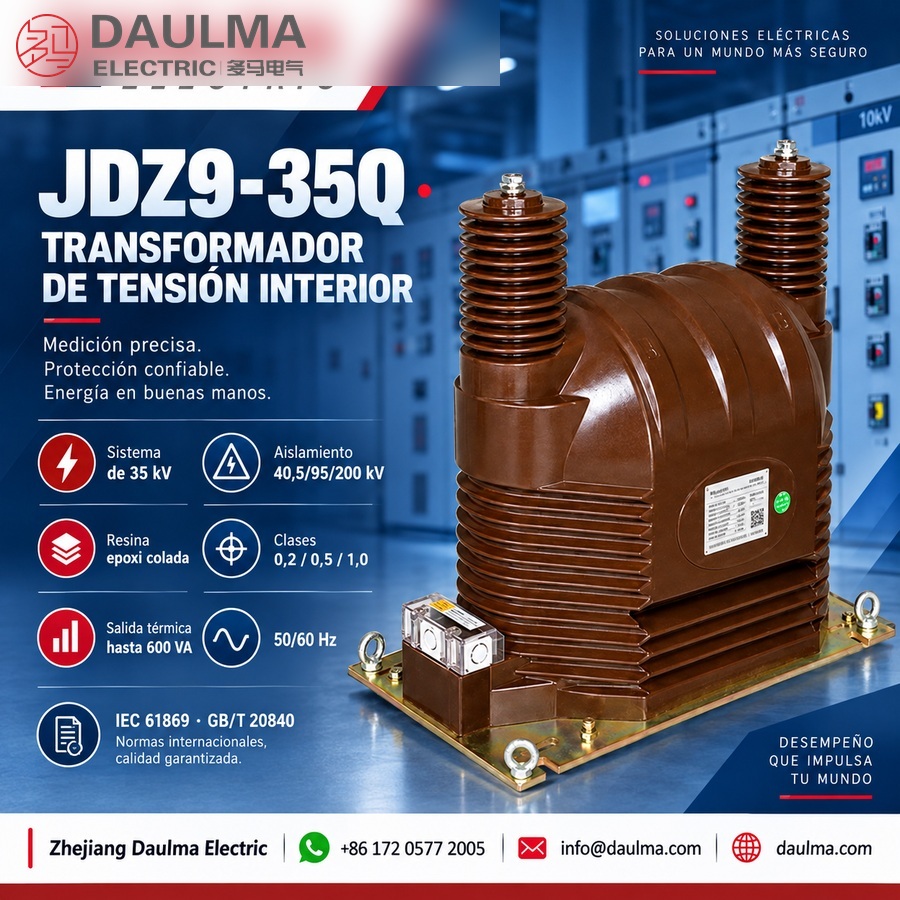

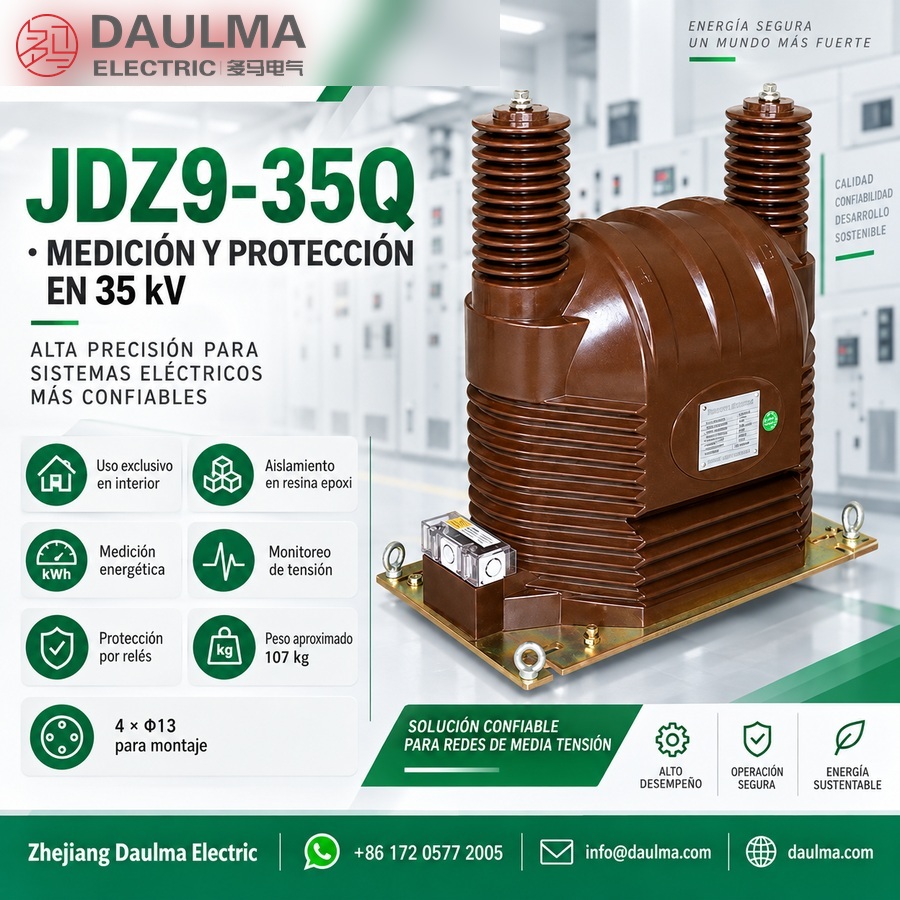

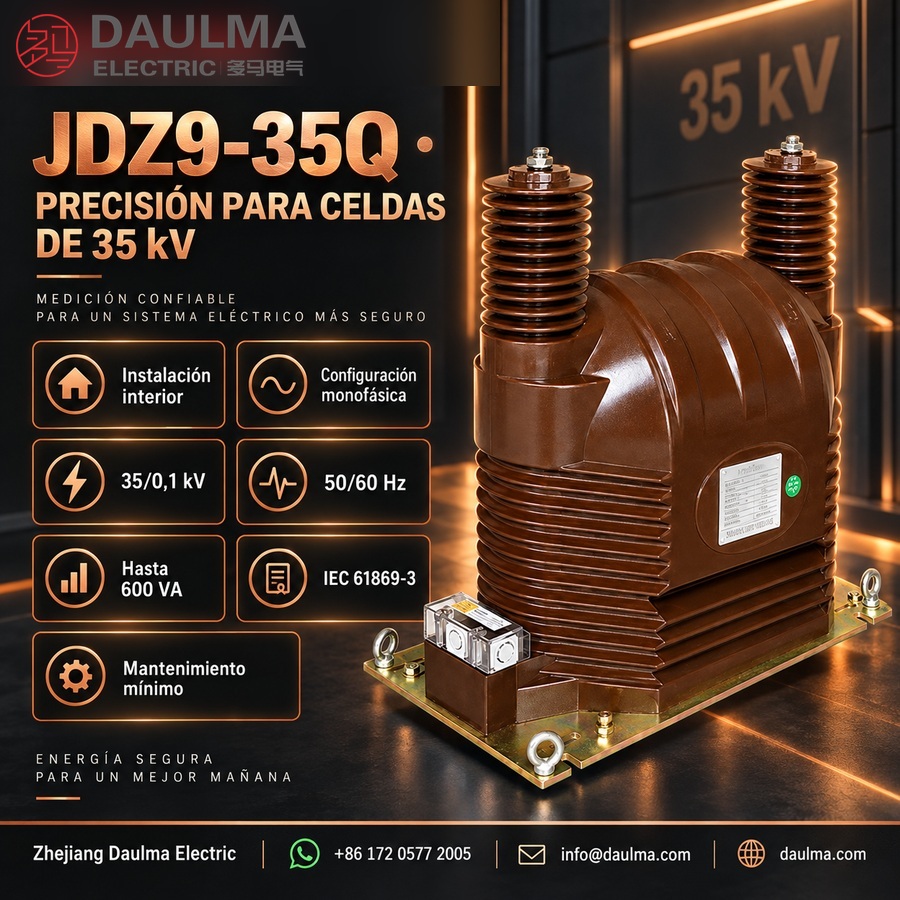

La serie JDZ9-35Q (incluyendo las variantes JDZXF9-35Q y JDZX9-35Q) es un transformador de tensión monofásico para interiores, diseñado para sistemas de media tensión de 35 kV. Utiliza tecnología de aislamiento en resina epoxi colada, que proporciona alta rigidez dieléctrica y operación libre de mantenimiento en entornos interiores controlados.
Diseñado para medición de energía, monitoreo de tensión y protección por relés, el equipo ofrece clases de precisión 0.2, 0.5 y 1.0, con una salida límite térmica de hasta 600 VA. Cumple con los niveles estándar de aislamiento de 40.5/95/200 kV (tensión de frecuencia de red / impulso atmosférico / tensión de corta duración a frecuencia de red), garantizando un rendimiento fiable en celdas y subestaciones interiores de 35 kV.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40.5/95/200 kV |
| Clases de precisión | 0.2, 0.5, 1.0 |
| Salida límite térmica | Hasta 600 VA |
| Configuración de fase | Monofásico |
| Tipo de instalación | Interior |
| Material aislante | Resina epoxi colada |
| Conexión primaria | Conectado en estrella (en instalaciones trifásicas) |
| Devanados secundarios | Sencillo o múltiple (según modelo) |
| Frecuencia | 50 Hz |
| Peso | Aprox. 107 kg |
| Norma de aplicación | IEC 61869-3 |
Construcción
La serie JDZ9-35Q presenta una robusta construcción en resina epoxi colada, donde tanto los devanados primario como secundario están completamente encapsulados en resina epoxi de alta calidad bajo condiciones de vacío. Este proceso elimina huecos de aire y asegura una distribución uniforme del campo eléctrico, proporcionando excelente resistencia a descargas parciales e integridad aislante a largo plazo. La estructura sólida y monolítica ofrece alta resistencia mecánica, impermeabilidad a la humedad y retardancia al fuego, lo que la hace ideal para entornos de celdas interiores. Todas las partes activas están completamente selladas dentro de la matriz de resina, eliminando la necesidad de aislamiento con aceite o gas y permitiendo una operación libre de mantenimiento durante toda su vida útil.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi colada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico (tres unidades para sistema trifásico)
- Mantenimiento: Mínimo requerido (diseño en resina epoxi)
Parámetros técnicos
La serie JDZ9-35Q comprende transformadores de tensión interiores en resina epoxi colada, clasificados para sistemas de 35 kV. Estos equipos operan en un rango de temperatura ambiente de -5 °C a +40 °C y son aptos para instalaciones hasta 1000 m de altitud. Cumplen con las normas GB20840.1.3 e IEC61869-1.3.
| Tipo | Tensión
nominal (kV) |
Clase | Clase de precisión /
Potencia nominal (VA) |
Potencia límite térmica
secundaria (VA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3P(6P) | ||||
| JDZ9-35Q | 35/0.1 | 0.2 0.5 1.0 | 50 | 120 | 250 | 600 | |
| JDZF9-35Q | 35/0.1/0.1 | 0.2/0.5 | 20 | 40 | 60 | 2*300 | |
| JDZX9-35Q | 35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P(6P) 0.5/3P(6P) |
30 | 60 | 150 | 100 | 600 |
| JDZXF9-35Q | 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P(6P) | 15 | 20 | 100 | 2*300 | |
Instalación y cableado
Dimensiones generales
Dimensiones totales: ancho superior 390 mm, ancho base 545 mm, altura 495 mm. Peso: aproximadamente 107 kg. Orificios de montaje: 4-Φ13 en placa base.
Diagrama de conexiones
Conexión monofásica: bornes primarios A, B; bornes secundarios 1a-1b (medición), 2a-2b (protección). Disponible conexión trifásica en V para configuración delta abierta.
Selección y preguntas frecuentes
Guía de selección
- Elija el modelo adecuado: Seleccione JDZ9-35Q para medición básica, JDZF9-35Q para salidas secundarias duales, JDZX9-35Q para detección de falla a tierra o JDZXF9-35Q para funciones completas de protección.
- Ajuste la clase de precisión a la aplicación: Use clase 0.2 para facturación energética, 0.5 para monitoreo, 1.0 para medición general y 3P/6P para circuitos de protección.
- Verifique compatibilidad de carga: Asegúrese de que la potencia nominal del transformador (p. ej., 50 VA) coincida con la carga total de los dispositivos conectados (medidores, relés) para mantener la precisión.
- Confirme idoneidad ambiental: El equipo está clasificado para uso en interiores con temperaturas ambiente de -5 °C a +40 °C y altitud estándar hasta 1000 m.
- Especifique parámetros eléctricos: Defina claramente la relación de tensión (p. ej., 35/0.1 kV), frecuencia (50 Hz o 60 Hz) y cualquier requisito personalizado al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión usar para medición de facturación?
Seleccione la clase 0.2 para aplicaciones de facturación energética. El transformador JDZ9-35Q suministra 50 VA en esta precisión. Solicite certificado de calibración a la fábrica.
Q2: ¿Puede instalarse este transformador de tensión en exteriores?
No, el modelo JDZ9-35Q es exclusivamente para interiores. Está diseñado para celdas y subestaciones con temperaturas entre -5 °C y +40 °C. Para exteriores, contacte para detalles.
Q3: ¿Cómo se configura un sistema trifásico con este equipo?
El transformador es monofásico, requiriendo tres unidades para formar un banco trifásico completo. Verifique la tensión nominal de 35/0.1 kV antes de la compra. Confirme la configuración con ingeniería.
Q4: ¿Cuáles normas internacionales cumple este transformador de 35 kV?
Cumple estrictamente con las normas IEC61869-1.3 y GB20840.1.3. El aislamiento en resina epoxi colada garantiza el rendimiento en interiores. Solicite los certificados de tipo actualizados.
Q5: ¿Por qué se requiere mantenimiento mínimo en este modelo?
Debido a su aislamiento en resina epoxi colada, no requiere revisiones de aceite. Es ideal para celdas interiores de 35 kV. Confirme las rutinas de inspección con el fabricante.
Q6: ¿Qué ventajas ofrece este fabricante de transformadores de tensión?
Ofrece equipos de 35 kV en resina epoxi colada con frecuencia de 50/60 Hz. Garantizan bajo mantenimiento para subestaciones interiores. Consulte al fabricante para especificaciones completas.
Q7: ¿Cuándo solicitar la versión para altitudes superiores a 1000 m?
Solicítela cuando su proyecto supere los 1000 metros de altitud. El modelo estándar cubre hasta 1000 m. Contacte a la fábrica para cotización personalizada y confirmación técnica.
