Descripción general

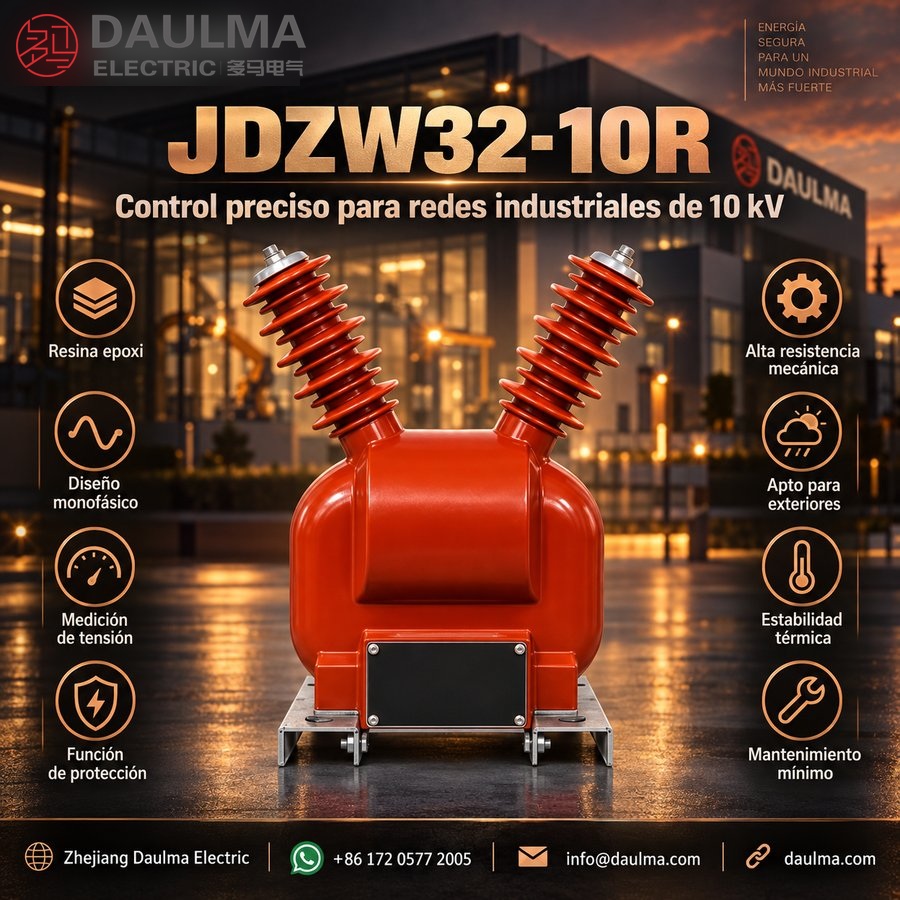

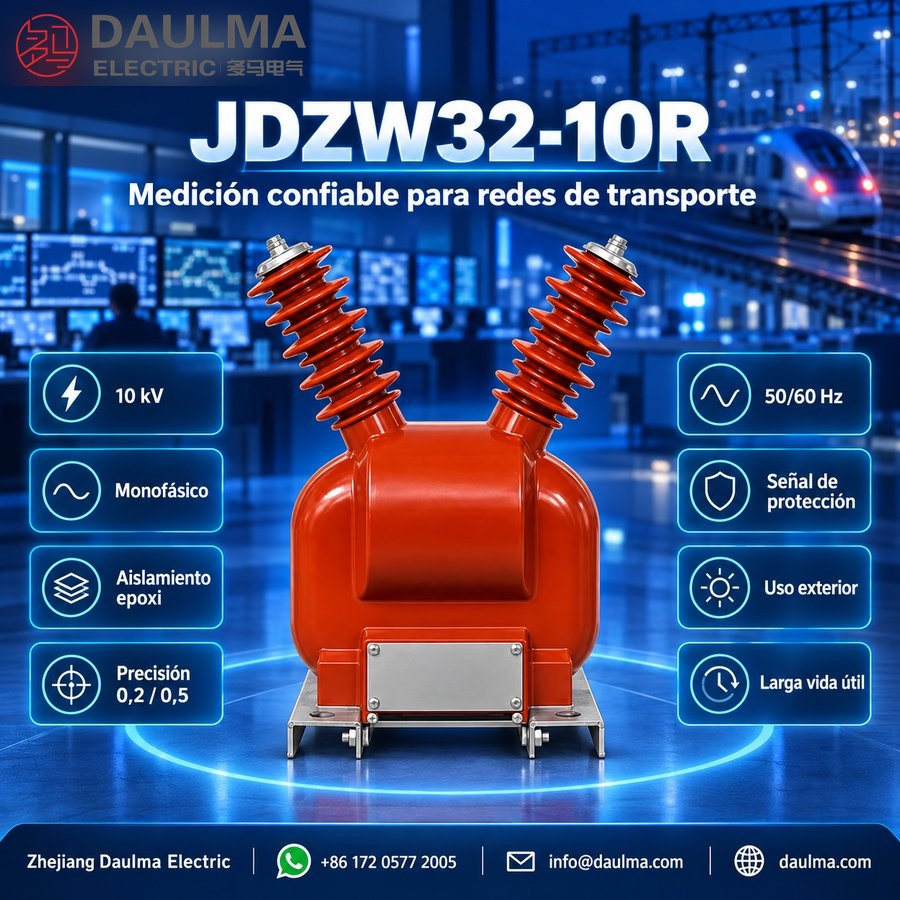

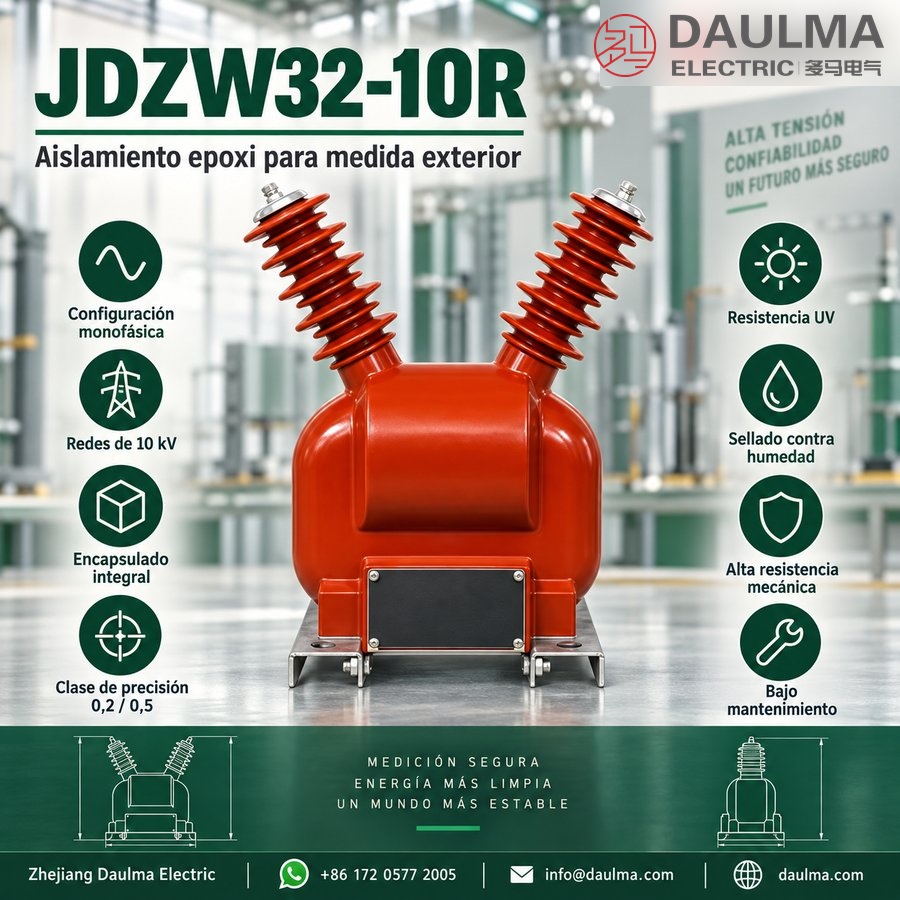

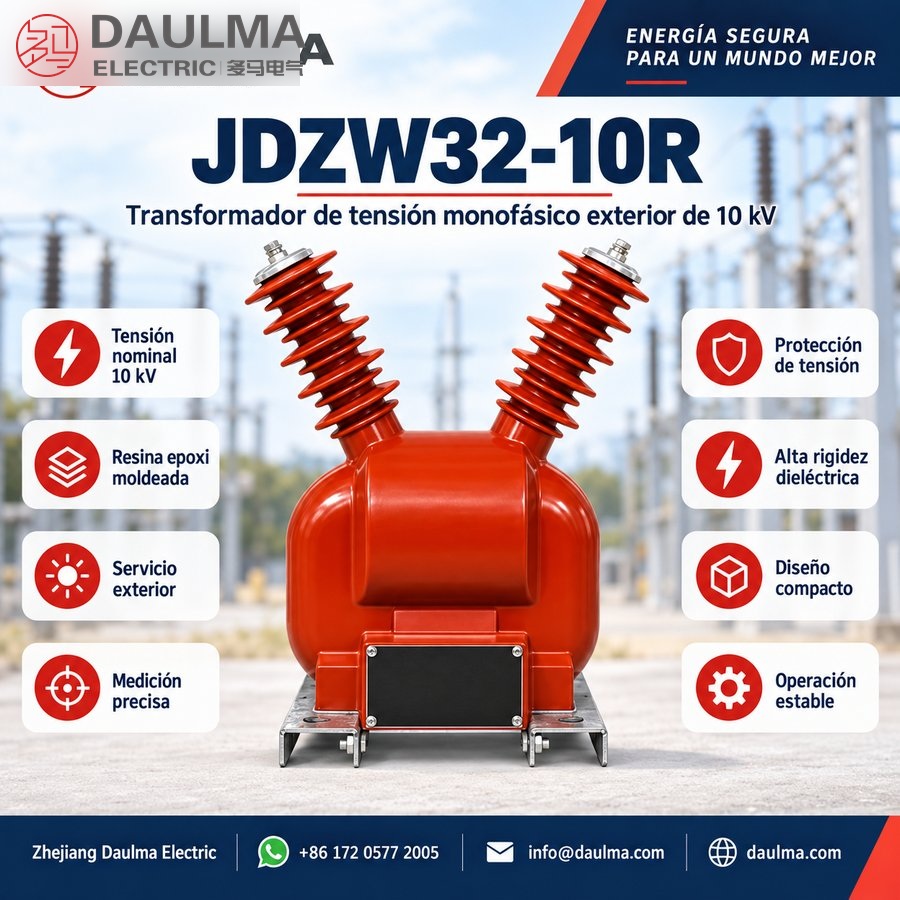

El JDZW32-10R es un transformador de tensión monofásico para exteriores, diseñado para sistemas de distribución de media tensión de 10 kV. Cuenta con aislamiento moldeado en resina epoxi, lo que proporciona elevada rigidez dieléctrica y resistencia ambiental para un funcionamiento fiable al aire libre.
Con dos devanados secundarios y clases de precisión 0.2 (medición) y 0.5 (protección), el JDZW32-10R admite tanto aplicaciones de medición de alta precisión como de relés de protección. Cumple con los niveles estándar de aislamiento de 12/40/75 kV y ofrece salidas de 100 V para medición y 100/200/220 V para alimentación auxiliar, siendo ideal para subestaciones, instalaciones industriales y redes de distribución exteriores que requieren operación sin mantenimiento.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión primaria | 10 kV |
| Tensiones secundarias | 100 V (1a-1b), 100/200/220 V (2a-2b) |
| Clase de precisión | 0.2 / 0.5 |
| Potencia nominal (total) | 750 VA máx. |
| Potencia nominal (devanado 2) | 500 VA |
| Nivel de aislamiento | 12/40/75 kV |
| Frecuencia del sistema | 50 Hz |
| Configuración de fase | Monofásico |
| Tipo de instalación | Exterior |
| Material de aislamiento | Resina epoxi moldeada |
| Peso | 27,2 kg |
| Norma de aplicación | IEC 61869-3 |
Construcción
El JDZW32-10R presenta una construcción totalmente moldeada en resina, en la que el núcleo y los devanados están encapsulados en resina epoxi de alta calidad bajo condiciones de vacío. Este proceso elimina las burbujas de aire y garantiza un aislamiento uniforme, proporcionando excelente resistencia a la humedad, la contaminación y la radiación ultravioleta. La estructura sólida y monolítica no requiere mantenimiento y ofrece alta resistencia mecánica y estabilidad térmica. La carcasa apta para exteriores incluye soportes de montaje integrados y cajas de bornes con protección IP54, asegurando fiabilidad a largo plazo en condiciones ambientales adversas.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Equipos de maniobra exteriores, subestaciones o puntos de distribución
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásico con doble devanado secundario
- Mantenimiento: Mínimo (diseño en resina epoxi)
Parámetros técnicos
El JDZW32-10R es un transformador de tensión para exteriores con aislamiento en resina epoxi, diseñado para sistemas de 10 kV. Presenta una tensión primaria nominal de 10 kV, aislamiento en resina epoxi y opera en un rango de temperatura ambiente de -5 °C a +40 °C hasta 1000 m de altitud. La unidad cumple con las normas GB20840.2-2014 e IEC61869-2:2012.
Datos del transformador de tensión
| Tensión
nominal |
Clase de precisión y Potencia nominal (VA) | Potencia
máxima |
||||
|---|---|---|---|---|---|---|
| 1a-1b (Medición o Supervisión) | 2a-2b (Alimentación) | |||||
| Tensión
de salida |
Clase de
precisión |
Potencia
nominal (VA) |
Tensión
de salida (V) |
Potencia
nominal (VA) |
||
| 10kV | 100V | 0.2/0.5 | 10/60 | 100/200/220 | 500 | 750 |
Instalación y cableado
Diagrama de instalación
El JDZW32-10R está diseñado para instalación exterior sobre una superficie plana y estable, con una base de 180 × 230 × 50 mm. Monte el equipo utilizando los orificios provistos (2-M10 y 2-M6) en disposición de aisladores en forma de V. Asegure una distancia mínima adecuada y ventilación alrededor del equipo cuando se instale en celdas o subestaciones.
Diagrama de conexiones
Los terminales primarios A y B se conectan directamente a la tensión del sistema. El transformador dispone de dos devanados secundarios: los terminales 1a-1b proporcionan una salida dedicada de 100 V para circuitos de medición y supervisión, mientras que los terminales 2a-2b entregan 100/200/220 V para aplicaciones de alimentación auxiliar. Cada circuito secundario opera de forma independiente para mejorar la fiabilidad del sistema. Asegúrese siempre de que los circuitos secundarios estén correctamente puestos a tierra y verifique que la relación de transformación coincida con los requisitos del sistema antes de la puesta en servicio.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 10 kV con nivel de aislamiento 12/40/75 kV.
- Elija clase de precisión 0.2 para medición de alta precisión o 0.5 para aplicaciones estándar de medición.
- Especifique la salida secundaria: 100 V para medición y supervisión, o 100/200/220 V para alimentación auxiliar.
- Seleccione la potencia nominal según la carga: 10 VA o 60 VA para circuitos de medición, 500 VA para cargas de alimentación.
- Confirme la frecuencia del sistema (50 Hz o 60 Hz) y el entorno de instalación exterior durante la especificación.
Preguntas Frecuentes
Q1: ¿Se puede instalar este transformador de tensión a más de 1000 metros de altitud?
Sí, bajo confirmación del proyecto. La versión estándar opera hasta 1000 m, pero la fábrica diseña unidades personalizadas para mayores altitudes. Contacte con los detalles de su sitio.
Q2: ¿Para qué sirve el doble devanado secundario en este modelo JDZW32-10R?
El primer devanado (1a-1b) es para medición o supervisión, mientras que el segundo (2a-2b) alimenta circuitos auxiliares. Esta configuración optimiza el rendimiento en subestaciones exteriores.
Q3: ¿Es compatible este equipo con redes eléctricas de 60 Hz?
Sí, el transformador soporta frecuencias de 50 Hz y 60 Hz. Mantiene su aislamiento en resina epoxi y precisión nominal en ambos rangos. Confirme la frecuencia exacta al realizar el pedido.
Q4: ¿Qué normativas internacionales cumple este transformador de tensión de 10 kV?
El equipo cumple con las normas GB20840.2-2014 e IEC61869-2:2012. Garantiza los estándares de seguridad y rendimiento para equipos de maniobra exteriores. Solicite los certificados de fábrica antes del envío.
Q5: ¿Se puede personalizar la tensión de salida para proyectos específicos?
Sí, las tensiones de salida son personalizables según los requerimientos del proyecto. La fábrica ajusta los devanados secundarios para medición y alimentación. Contacte para confirmar tiempos de entrega.
Q6: ¿En qué tipo de instalaciones exteriores se utiliza este transformador monofásico?
Se utiliza en equipos de maniobra exteriores, subestaciones y puntos de distribución de 10 kV. Su aislamiento en resina epoxi soporta temperaturas de -5 °C a +40 °C.
