Descripción general

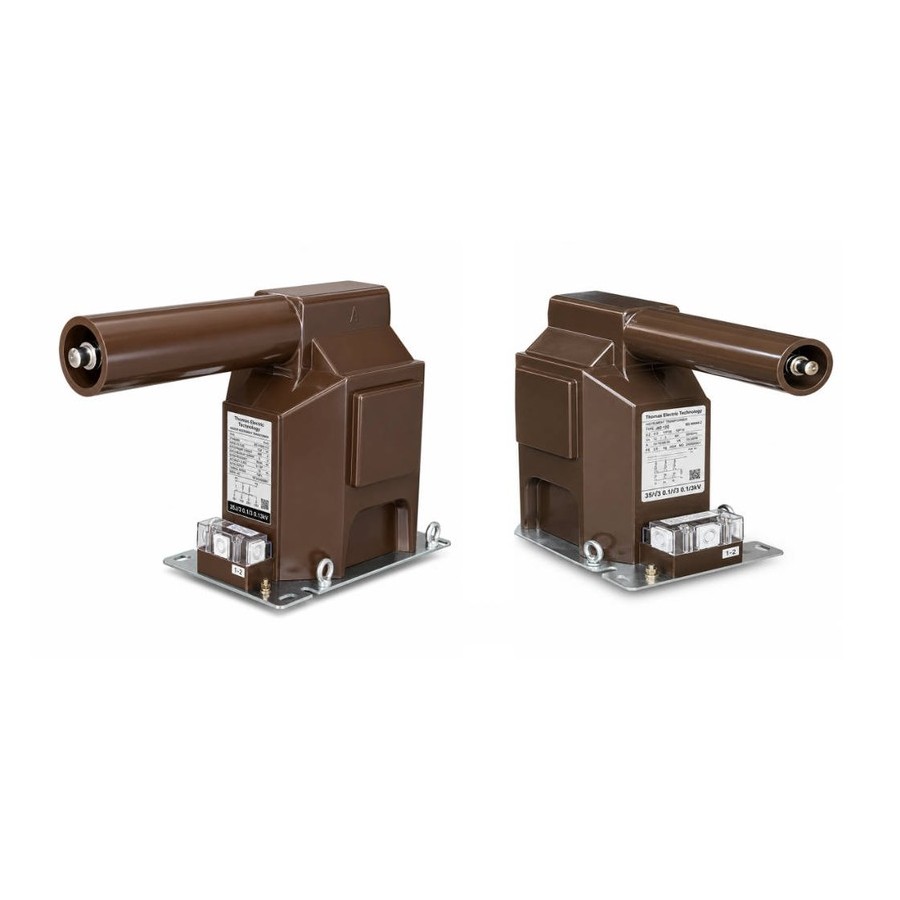

El JDZX11-35R es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de media tensión de 35 kV. Cuenta con aislamiento en resina fundida e incluye protección mediante fusible integrado, garantizando alta rigidez dieléctrica y operación fiable en entornos interiores.
Este transformador admite múltiples clases de exactitud (0,2; 0,5; 1,0; 6P/3P) y ofrece configuraciones de tres o cuatro devanados para medición de energía, supervisión de tensión y protección mediante relés. Cumple con las normas IEC aplicables e incorpora un fusible interno (Φ40×437 mm, 0,5/1 A) para proteger el circuito secundario, con una capacidad térmica máxima de salida de hasta 600 VA.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40,5/95/200 kV |
| Clases de exactitud | 0,2; 0,5; 1,0; 6P/3P |
| Salida límite térmica | 600 VA |
| Características del fusible | Φ40×437 mm, 0,5/1 A |
| Configuración de fase | Monofásico |
| Opciones de devanados | Tres o cuatro devanados |
| Tipo de instalación | Interior |
| Material aislante | Resina epoxi moldeada |
| Peso | 65,2 kg |
Construcción
El JDZX11-35R presenta una robusta construcción moldeada en resina epoxi que proporciona excelente aislamiento eléctrico, resistencia a la humedad y estabilidad mecánica. El núcleo y los devanados están completamente encapsulados en resina epoxi de alta calidad bajo condiciones de vacío, eliminando burbujas de aire y asegurando un rendimiento dieléctrico uniforme. Este diseño exento de mantenimiento mejora la seguridad y fiabilidad en aplicaciones de celdas de media tensión y subestaciones interiores. El fusible integrado está alojado dentro del cuerpo de resina, ofreciendo protección inmediata contra cortocircuitos en los circuitos secundarios sin comprometer la integridad de la estructura sellada.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas de media tensión, subestaciones o puntos de distribución interiores
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo solicitud
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásica con fusible integrado
- Mantenimiento: Mínimo (diseño en resina epoxi)
Parámetros técnicos
El JDZX11-35R es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, con fusible integrado para sistemas de 35 kV. Opera en un rango de temperatura ambiente de -5 °C a +50 °C y a altitudes de hasta 1000 m (superiores bajo solicitud). La unidad cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Relación nominal (V) | Clases de exactitud | Potencia nominal (VA) | Salida límite térmica (VA) |
|---|---|---|---|---|
| JDZX11-35R | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20/20/100 | 600 correspondiente a clase 0,2 |
|
| 0,2/0,5/6P(3P) | 20/30/100 | |||
| 0,5/0,5/6P(3P) | 40/40/100 |
Instalación y cableado
Diagrama de instalación
El JDZX11-35R está diseñado para montaje seguro en celdas de media tensión o subestaciones interiores. Sus dimensiones de base (223 × 167 mm en vista lateral; 250 × 260 mm en vista frontal) permiten una instalación atornillada estándar sobre bases de paneles. Asegúrese de dejar espacio suficiente alrededor del equipo para ventilación y acceso de mantenimiento, especialmente en torno al buje primario cilíndrico y al tubo fusible integrado.
Diagrama de conexiones
Los terminales primarios se conectan directamente a la barra del sistema de 35 kV. Los terminales secundarios proporcionan salida para circuitos de medición y protección, normalmente identificados con marcadores estándar de polaridad (p. ej., A, N o 1a, 1n). El circuito secundario debe conectarse a tierra en un único punto, generalmente en la regleta de bornes o en el panel de relés, conforme a las normativas locales. Verifique que la relación de tensión (p. ej., 35 000/√3 V : 100/√3 V) coincida con los requisitos del sistema antes de energizarlo.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 35 kV con nivel de aislamiento 40,5/95/200 kV.
- Elija la versión de tres devanados para medición y protección básicas, o la de cuatro devanados para mayor flexibilidad y redundancia.
- Escoja la clase de exactitud 0,2 para medición de alta precisión, 0,5 para medición estándar, 1,0 para mediciones generales o 6P(3P) para aplicaciones de protección.
- Especifique la potencia nominal entre 45 y 200 VA según la carga total conectada en su sistema.
- Confirme la frecuencia de operación (50 Hz o 60 Hz) y los requisitos de instalación interior durante la selección.
- Seleccione la intensidad del fusible (0,5 A o 1 A) de acuerdo con las necesidades de protección del circuito secundario.
Preguntas Frecuentes
Q1: ¿Qué clase de exactitud se recomienda para medición de facturación?
Seleccione la clase 0,2 para aplicaciones de facturación. Esta clase garantiza alta precisión según la norma IEC61869-3:2011. Contacte con fábrica para calibración específica.
Q2: ¿Se puede instalar este transformador de 35kV en exteriores?
No, el modelo JDZX11-35R está diseñado exclusivamente para interiores. Su aislamiento en resina epoxi es para celdas de media tensión. Consulte alternativas para exteriores si es necesario.
Q3: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple con las normas GB20840.3-2013 e IEC61869-3:2011. Los certificados de cumplimiento están disponibles bajo solicitud. Solicite la documentación técnica actualizada a nuestro equipo comercial.
Q4: ¿Incluye protección contra cortocircuitos este modelo monofásico?
Sí, cuenta con un fusible integrado para protección. La salida límite térmica es de 600 VA para garantizar la seguridad operativa. Confirme las especificaciones del fusible con fábrica.
Q5: ¿Es posible adaptar la altitud de operación a 2000 m?
Sí, las altitudes superiores a 1000 m están disponibles bajo solicitud. El diseño en resina epoxi permite personalizaciones según el proyecto. Envíe los detalles de su aplicación para cotización.
Q6: ¿Para qué tipo de subestaciones se utiliza este equipo?
Se utiliza en subestaciones y puntos de distribución de media tensión interiores. Opera en frecuencias de 50 Hz o 60 Hz. Consulte al fabricante para aplicaciones específicas de red.
