개요

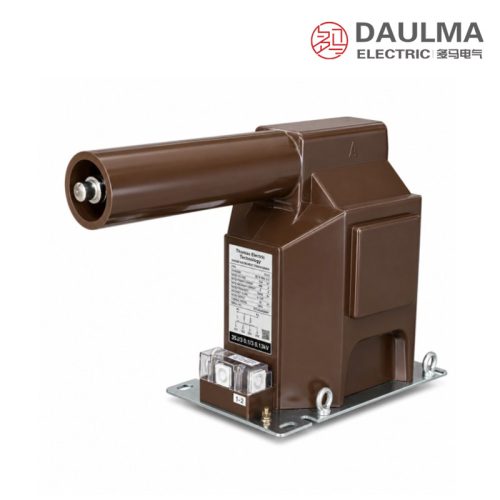

JDZX11-35R은 35 kV 중압 계통용 실내용 단상 에폭시 수지 주조 전압변성기입니다. 수지 주조 절연 구조에 퓨즈 보호를 결합해 높은 절연 내력을 확보하고 실내 환경에서도 안정적인 동작을 보장합니다.
이 전압변성기는 정확도 등급 0.2, 0.5, 1.0, 6P/3P를 지원하는 동시에 3권선 또는 4권선 구성을 제공하여 전력량 측정, 전압 감시, 계전 보호에 두루 쓰입니다. 관련 IEC 규격을 충족하며 2차 회로 보호용 퓨즈(Ø40×437 mm, 0.5/1 A)를 내장하고 열 한계 출력 600 VA(최대)를 확보합니다.
주요 정격 일람
| 항목 | 정격 |
|---|---|
| 계통 전압 | 35kV |
| 절연 수준 | 40.5/95/200kV |
| 정확도 등급 | 0.2, 0.5, 1.0, 6P/3P |
| 열 한계 출력 | 600 VA |
| 퓨즈 정격 | Ø40×437 mm, 0.5/1 A |
| 상 구성 | 단상 |
| 권선 사양 | 3권선 또는 4권선 |
| 설치 형식 | 실내용 |
| 절연 재료 | 에폭시 수지 주조 |
| 질량 | 65.2kg |

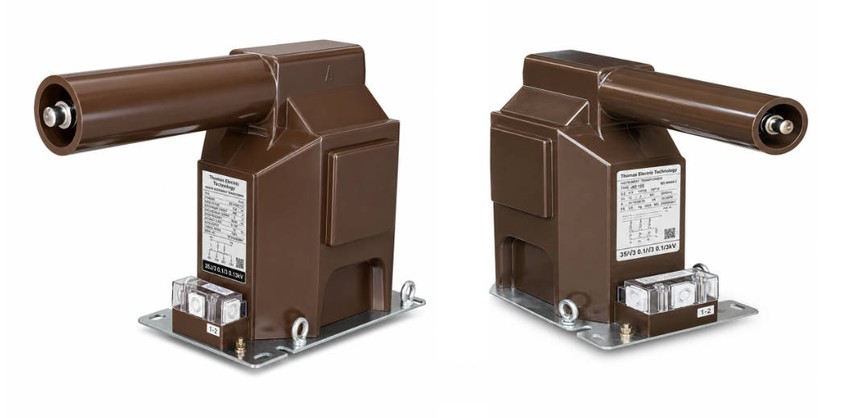

구조
JDZX11-35R은 에폭시 수지를 견고하게 주조한 구조로 우수한 절연 성능, 방습 성능, 기계적 안정성을 제공합니다. 코어와 권선을 진공 상태에서 고품질 에폭시 수지로 완전히 봉입하여 기포를 제거하고 균일한 유전 성능을 확보했습니다. 이 무정비 설계는 실내 개폐 장치와 변전소 운전의 안전성과 신뢰성을 높입니다. 내장 퓨즈는 수지 본체 안에 배치되어 밀폐 구조를 해치지 않으면서 2차 회로의 단락을 즉시 보호합니다.
기술 파라미터
사용 조건
- 설치 위치: 실내용 개폐 장치, 변전소, 배전 지점
- 주변 온도: -5 °C ~ +50 °C
- 해발 고도: ≤ 1000 m(표준), 그 이상은 주문 사양으로 대응 가능
- 절연 방식: 에폭시 수지 주조
- 주파수: 50 Hz 또는 60 Hz
- 결선 방식: 단상, 퓨즈 내장
- 정비: 정비 부담 적음(에폭시 수지 구조)
기술 규격
JDZX11-35R은 35 kV 계통용 실내용 단상 에폭시 수지 주조 전압변성기로 퓨즈를 내장하고 있습니다. 주변 온도 -5 °C ~ +50 °C, 해발 고도 1000 m 이하(그 이상은 협의)에서 동작하며 GB 20840.3-2013과 IEC 61869-3:2011 규격을 충족합니다.
| 형식 | 정격 전압비(V) | 정확도
등급 |
정격
출력(VA) |
열 한계
출력(VA) |
|---|---|---|---|---|
| JDZX11-35R | 35/√3: 0.1/√3: 0.1/3 | 0.2/6P(3P) | 45/100 | 600 |
| 0.5/6P(3P) | 100/100 | |||
| 1.0/6P(3P) | 200/100 | |||
| 35/√3: 0.1/√3: 0.1/√3: 0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 600 정확도 등급 0.2에 대응 |
|
| 0.2/0.5/6P(3P) | 20/30/100 | |||
| 0.5/0.5/6P(3P) | 40/40/100 |
설치 및 배선

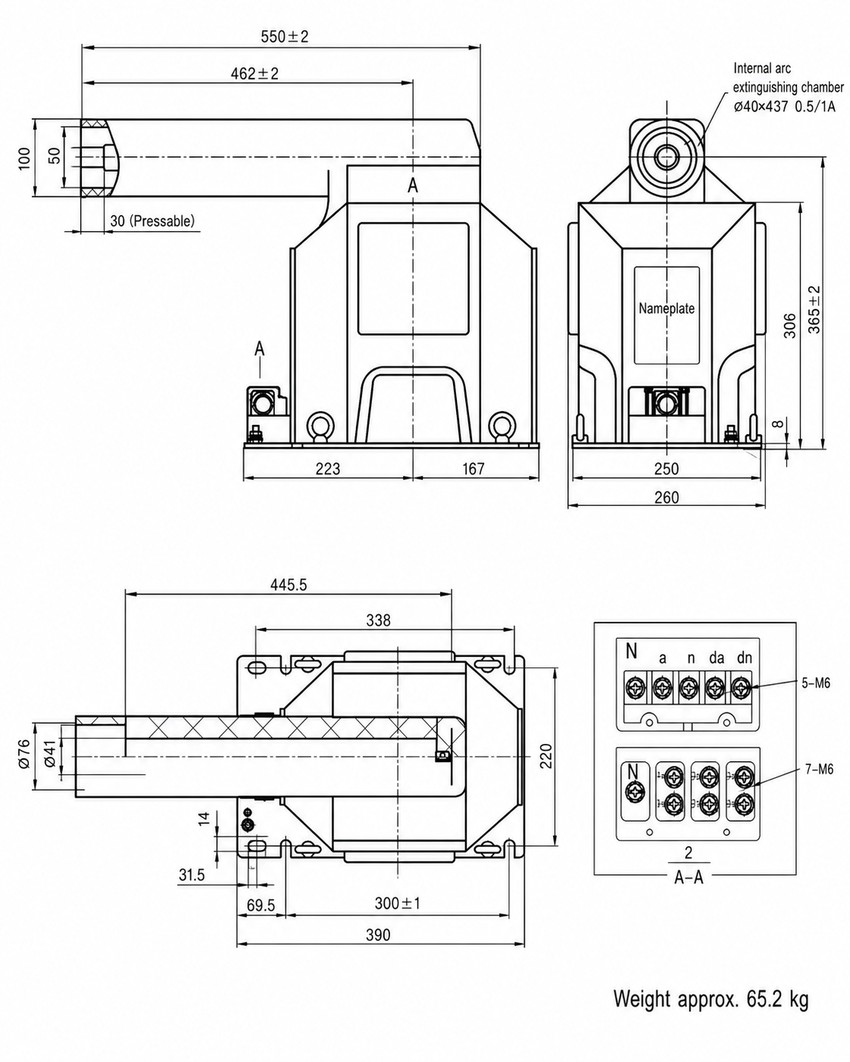

설치 도면
JDZX11-35R은 실내용 개폐 장치 또는 변전소 내부에 견고하게 고정하도록 설계되었습니다. 바닥 치수(측면 223 x 167 mm, 정면 250 x 260 mm)는 패널 대의 일반 볼트 고정 설치에 맞습니다. 원통형 1차 부싱과 내장 퓨즈 튜브 주위를 중심으로 환기와 정비 공간을 충분히 확보하십시오.

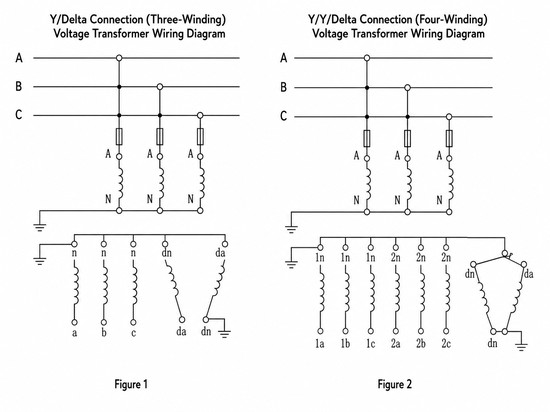

결선 도면
1차 단자는 35 kV 계통 모선에 직접 연결됩니다. 2차 단자는 계측 및 보호 회로 출력을 제공하며 통상 극성 표기(예: A, N 또는 1a, 1n)로 구별됩니다. 2차 회로는 단자대나 계전반에서 접지 지점을 하나로 제한해야 하며 현지 규정을 따르십시오. 대전압 인가 전 정격 전압비(예: 35,000/√3 V 대 100/√3 V)가 계통 요구와 일치하는지 확인하십시오.
선정 및 자주 묻는 질문
선정 가이드
- 35 kV 계통(절연 수준 40.5/95/200 kV)에 적용하도록 선정하십시오.
- 기본 계측 및 보호에는 3권선을, 이중화와 유연성이 추가로 필요한 시스템에는 4권선을 선택하십시오.
- 고정밀 전력량 측정에는 정확도 등급 0.2, 일반 계측에는 0.5, 범용 계측에는 1.0, 보호 계전에는 6P(3P)를 선택하십시오.
- 계통에 연결되는 2차 부하의 합계를 기준으로 정격 출력 45~200 VA 범위에서 지정하십시오.
- 선정 시 동작 주파수(50 Hz 또는 60 Hz)와 실내 설치 조건을 함께 확인하십시오.
- 2차 회로 보호 요구에 맞춰 퓨즈 정격 0.5 A 또는 1 A를 선택하십시오.
자주 묻는 질문
Q1: 계전 보호에는 어떤 정확도 등급이 적합한가요?
보호 용도에는 6P 또는 3P 등급을 선택하십시오. 해당 등급은 열 한계 출력 600 VA(최대)까지 고장 조건에서도 신뢰할 수 있는 동작을 보장합니다. 계전기 동작 협조에 관한 세부 사항은 당사에 문의해 주십시오.
Q2: 이 35 kV 전압변성기를 고지대에서 사용할 수 있나요?
표준형은 해발 고도 1000 m 이하에서 정격되었습니다. 그 이상 고지대 설치에서는 출력 감소나 설계 변경을 적용할 수 있으며 공장 확인이 필요합니다.
Q3: 내장 퓨즈는 어떤 역할을 하나요?
내장 퓨즈는 단상 전압변성기 내부의 2차 단락을 보호합니다. 실내 개폐 장치 내 안전성을 높이고 외부 배선 요구를 줄여줍니다.
Q4: 이 에폭시 수지 전압변성기는 어떤 국제 규격을 충족하나요?
JDZX11-35R은 IEC 61869-3:2011과 GB 20840.3-2013 규격을 완전히 충족합니다. 공식 형식 시험 보고서와 적합성 증명서는 견적 문의 단계에서 요청하실 수 있습니다.
Q5: 정격 전압비를 맞춤 제작할 수 있나요?
표준 전압비는 35/√3: 0.1/√3: 0.1/3 구성입니다. 표준 외 전압비는 엔지니어링 검토와 공장 확인을 거쳐 제작할 수 있습니다.
Q6: JDZX11-35R 전압변성기는 주로 어디에 설치되나요?
이 35 kV 실내용 에폭시 수지 전압변성기는 개폐 장치, 변전소, 배전 지점에 설치됩니다. 사용 가능한 주변 온도는 -5 °C ~ +50 °C 범위입니다.
Q7: 에폭시 주조 구조는 정비가 얼마나 필요한가요?
에폭시 수지 절연은 유입식 대비 정비 부담이 매우 적습니다. 정기 점검이 어려운 실내 설비에 적합합니다.
