Descripción general

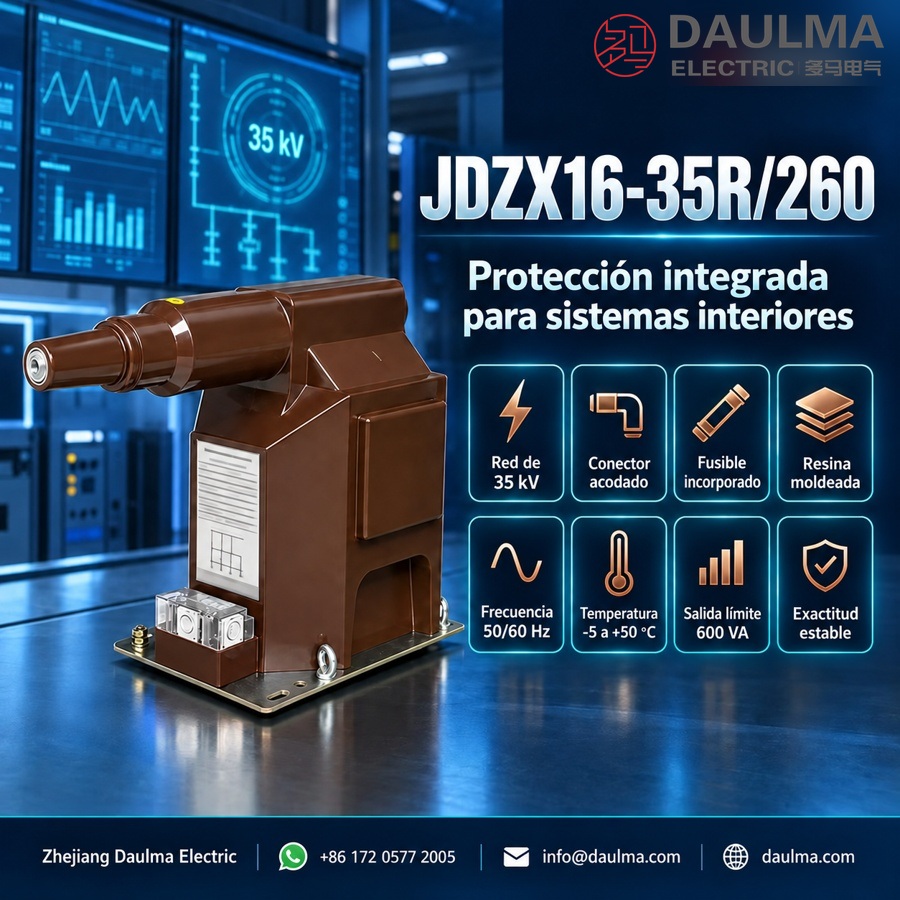

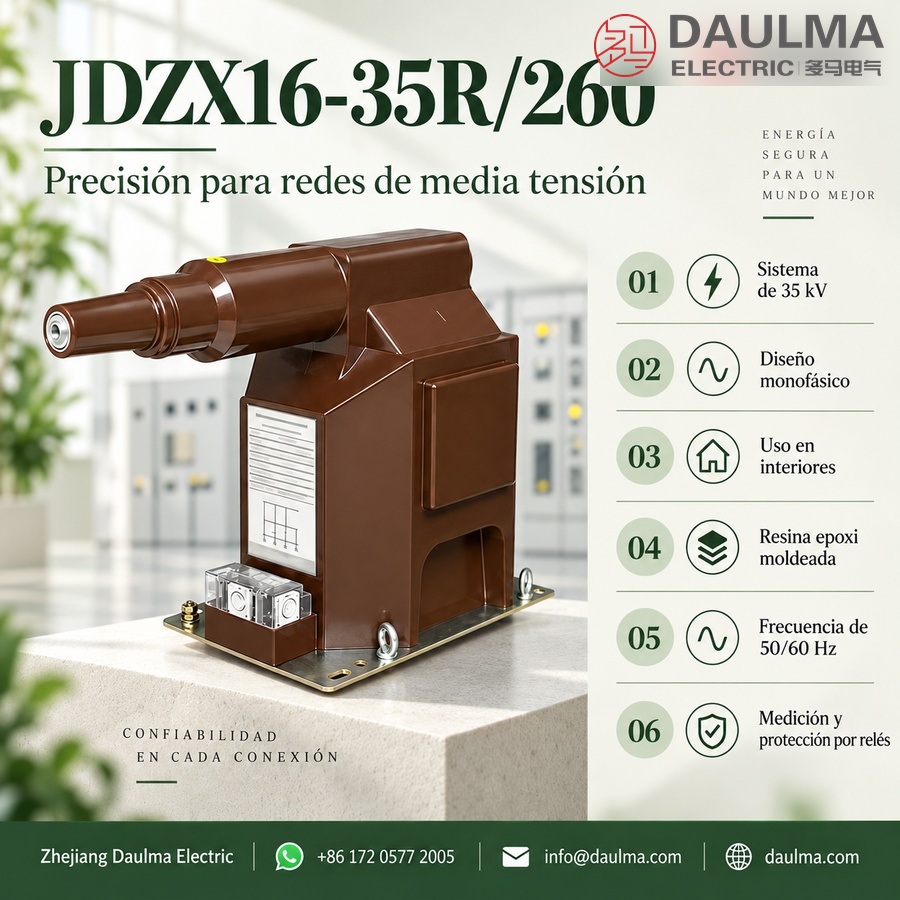

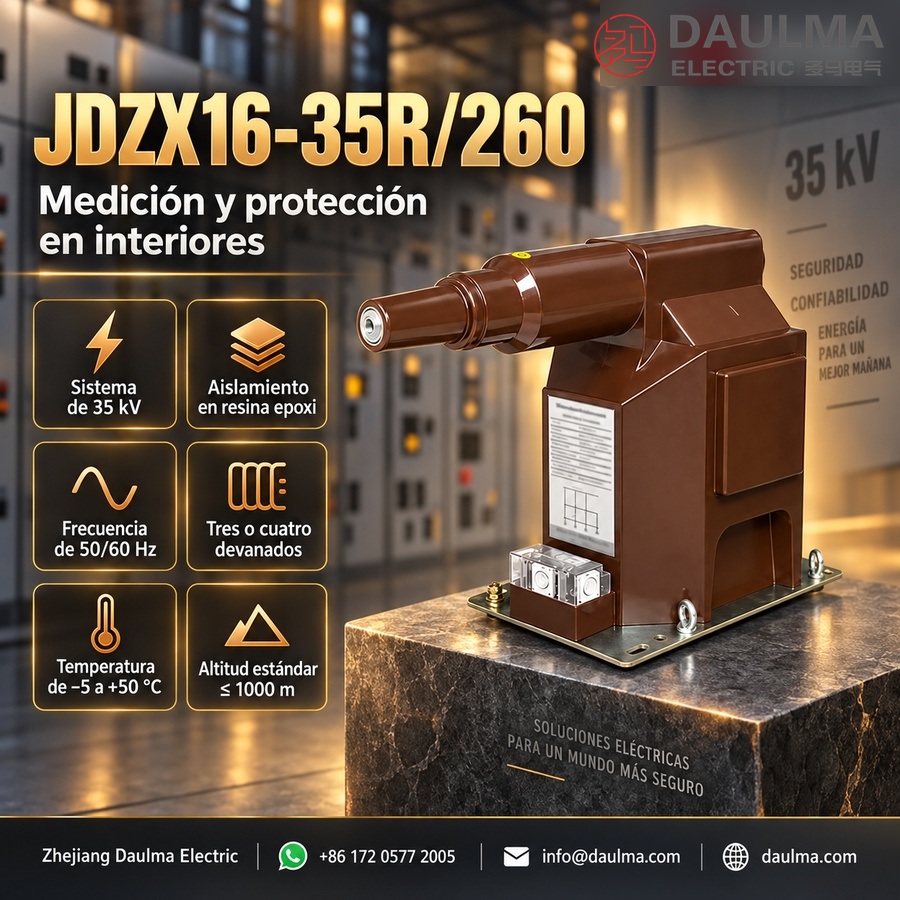

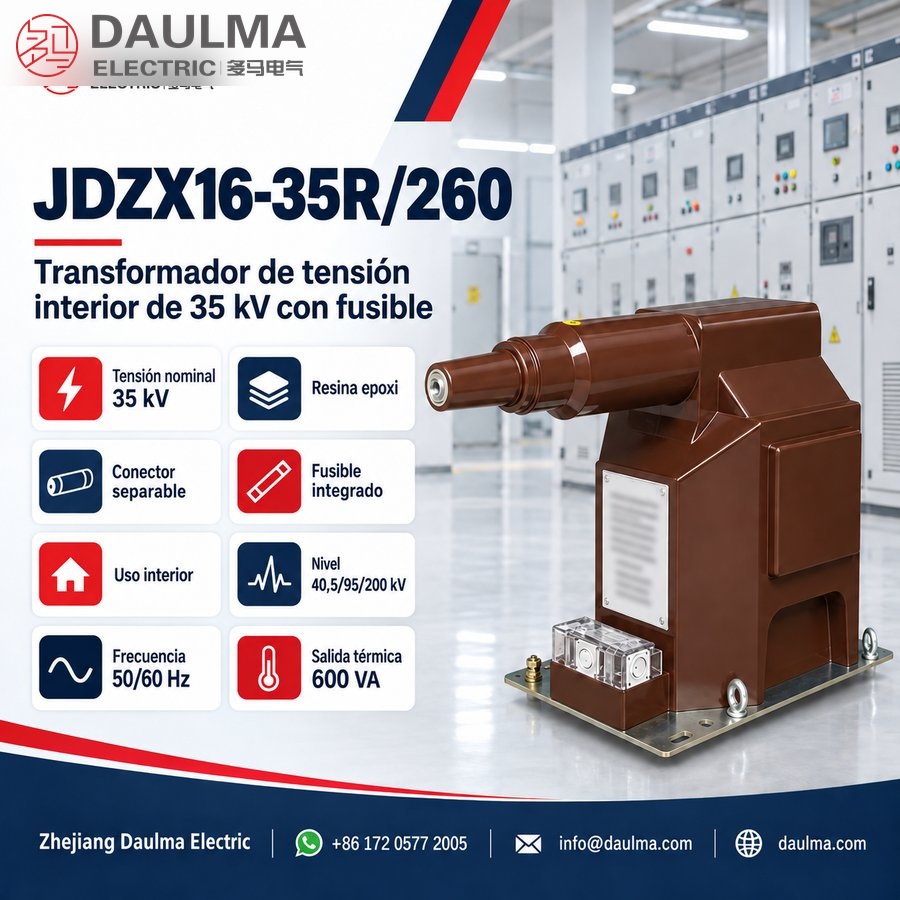

El JDZX16-35R/260 es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de media tensión de 35 kV. Cuenta con aislamiento en resina fundida, conector codo desconectable bajo carga integrado y protección mediante fusible en el lado secundario, garantizando alta rigidez dieléctrica y seguridad operativa en entornos cerrados.
Diseñado para medición de energía, monitoreo de tensión y protección por relés, ofrece clases de precisión 0,2; 0,5; 1,0 y 6P/3P, con configuraciones de tres o cuatro devanados. Cumple con las normas IEC y GB, soporta una potencia térmica límite de 600 VA e incluye un fusible de Φ25×420 mm, 0,5 A, para la protección del circuito secundario.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Nivel de aislamiento | 40,5/95/200 kV (LI/CA/Impulso) |
| Tensión primaria | 35/√3 kV |
| Tensión secundaria | 100/√3 V o 100/3 V |
| Clases de precisión | 0,2; 0,5; 1,0; 6P/3P |
| Potencia térmica límite | 600 VA |
| Características del fusible | 0,5 A, Φ25×420 mm |
| Configuración de devanados | Tres devanados o cuatro devanados |
| Capacidad de desconexión bajo carga | Sí (conector codo integrado) |
| Interior/exterior | Solo para interiores |
| Material de aislamiento | Resina epoxi moldeada |
| Peso | 63,5 kg |
Construcción
El JDZX16-35R/260 presenta una robusta construcción moldeada en resina epoxi, que proporciona excelente resistencia mecánica, resistencia a la humedad y estabilidad dieléctrica a largo plazo para uso en interiores. El núcleo y los devanados están completamente encapsulados en resina epoxi retardante a la llama bajo condiciones de vacío, eliminando huecos y asegurando una distribución uniforme del campo eléctrico. El borne primario está integrado con un conector codo desconectable bajo carga, compatible con conectores separables estándar de 35 kV, permitiendo una desconexión segura bajo carga. Un fusible reemplazable en el lado secundario (Φ25×420 mm, 0,5 A) está embebido dentro del cuerpo de resina para protección contra cortocircuitos. Todas las superficies externas son lisas y no higroscópicas, evitando el rastreo superficial y permitiendo un funcionamiento libre de mantenimiento en entornos interiores controlados.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Equipos de maniobra, subestaciones o puntos de distribución en interiores
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada
- Frecuencia: 50 Hz o 60 Hz
- Conexión: Monofásica con conector codo desconectable bajo carga y fusible integrado
- Mantenimiento: Mínimo requerido (diseño en resina epoxi)
Parámetros técnicos
El JDZX16-35R/260 es un transformador de tensión monofásico para interiores, moldeado en resina epoxi, diseñado para sistemas de 35 kV. Opera en un rango de temperatura ambiente de -5 °C a +50 °C y hasta 1000 m de altitud, cumpliendo con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Relación nominal (V) | Clases de precisión | Potencia nominal (VA) | Potencia térmica límite (VA) |
|---|---|---|---|---|
| JDZX11-35R | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20/20/100 | 600 correspondiente a clase 0,2 |
|
| 0,2/0,5/6P(3P) | 20/30/100 | |||
| 0,5/0,5/6P(3P) | 40/40/100 |
Instalación y cableado
Diagrama de instalación
El JDZX16-35R/260 está diseñado para instalación en interiores en equipos de maniobra o subestaciones con ventilación adecuada. La fijación se realiza mediante las dimensiones de la base (230 mm y 170 mm), con una altura total de 413 mm y una longitud total de 535 mm. La unidad incluye un anillo de izaje M10 para manipulación y un punto de puesta a tierra M8. El conector codo desconectable bajo carga se extiende hacia el lado izquierdo, permitiendo una conexión y desconexión seguras bajo carga.
Diagrama de cableado
Conecte el borne primario mediante el conector codo al sistema de 35 kV. Los bornes secundarios están identificados según las convenciones estándar de transformadores de tensión y deben conectarse a dispositivos de medición y protección. Asegúrese de que el circuito secundario esté correctamente puesto a tierra en un único punto. Verifique que el fusible integrado (Φ25×420 mm, 0,5 A) esté correctamente instalado y calibrado para la aplicación antes de energizar.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para tensión del sistema de 35 kV con nivel de aislamiento 40,5/95/200 kV.
- Elija configuración de tres devanados (Y/△) para medición y protección básicas, o de cuatro devanados (Y/Y/△) para mayor flexibilidad y redundancia.
- Escoja clase de precisión 0,2 para medición de alta precisión, 0,5 para medición estándar, 1,0 para medición general o 6P(3P) para aplicaciones de protección.
- Especifique la potencia nominal entre 45 y 200 VA según los requisitos de carga conectada.
- Confirme la frecuencia (50 Hz o 60 Hz), tipo de instalación interior y calibre del fusible (0,5 A) al realizar el pedido.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión elegir para medición?
Para facturación, seleccione la clase 0,2. Este transformador ofrece 45 VA en esta clase y cumple la norma IEC61869-3:2011. Confirme la clase exacta según su proyecto.
Q2: ¿Se puede instalar este transformador de 35kV en exteriores?
No, está diseñado exclusivamente para interiores. Soporta temperaturas de -5 °C a +50 °C y altitudes hasta 1000 m. Consulte opciones para exteriores si es necesario.
Q3: ¿Hay versiones para mayor altitud disponibles de este modelo?
Sí, la altitud estándar es ≤ 1000 m, pero hay opciones superiores bajo pedido. Especifique la altitud de su sitio para la verificación de fábrica.
Q4: ¿Cómo se configura la conexión primaria de este equipo?
Utiliza una conexión monofásica con conector codo desconectable bajo carga y fusible integrado. Este diseño en resina epoxi requiere mantenimiento mínimo. Contacte para detalles de instalación.
Q5: ¿Qué normas internacionales cumple este transformador de tensión?
Cumple con las normas GB20840.3-2013 e IEC61869-3:2011. El aislamiento es de resina epoxi moldeada para equipos de maniobra y subestaciones. Solicite los certificados de fábrica.
Q6: ¿Cuáles son las aplicaciones principales de este transformador monofásico?
Se utiliza en equipos de maniobra, subestaciones y puntos de distribución en interiores. Opera a frecuencias de 50 Hz o 60 Hz. Consulte el catálogo para más aplicaciones.
