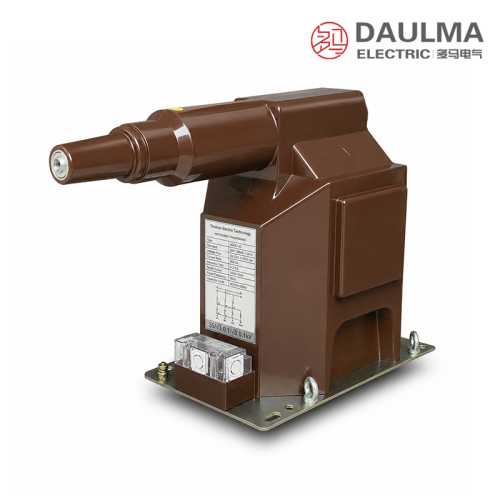

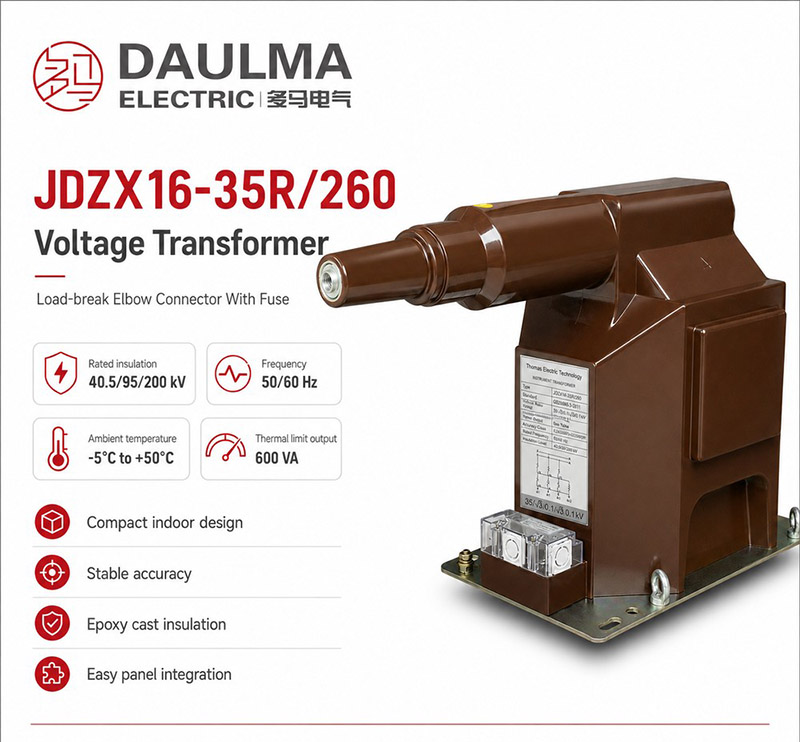

Panoramica
Il JDZX16-35R/260 è un trasformatore di tensione monofase per interni, isolato in resina epossidica colata, progettato per sistemi in media tensione a 35 kV. È dotato di isolamento in resina colata con connettore a gomito per interruzione sotto carico integrato e protezione mediante fusibile sul lato secondario, garantendo elevata rigidità dielettrica e sicurezza operativa in ambienti chiusi.
Progettato per misura dell’energia, monitoraggio della tensione e protezione a relè, offre classi di precisione 0,2; 0,5; 1,0 e 6P/3P, con configurazioni a tre o quattro avvolgimenti. Conforme agli standard IEC e GB, supporta una potenza termica limite di 600 VA e include un fusibile Φ25×420 mm, 0,5 A per la protezione del circuito secondario.
Riepilogo delle caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Tensione di sistema | 35 kV |
| Livello di isolamento | 40,5/95/200 kV (LI/AC/Impulso) |
| Tensione primaria | 35/√3 kV |
| Tensione secondaria | 100/√3 V o 100/3 V |
| Classi di precisione | 0,2; 0,5; 1,0; 6P/3P |
| Potenza termica limite | 600 VA |
| Portata del fusibile | 0,5 A, Φ25×420 mm |
| Configurazione avvolgimenti | Tre o quattro avvolgimenti |
| Capacità di interruzione sotto carico | Sì (connettore a gomito integrato) |
| Per interni/esterni | Solo per interni |
| Materiale isolante | Resina epossidica colata |
| Peso | 63,5 kg |

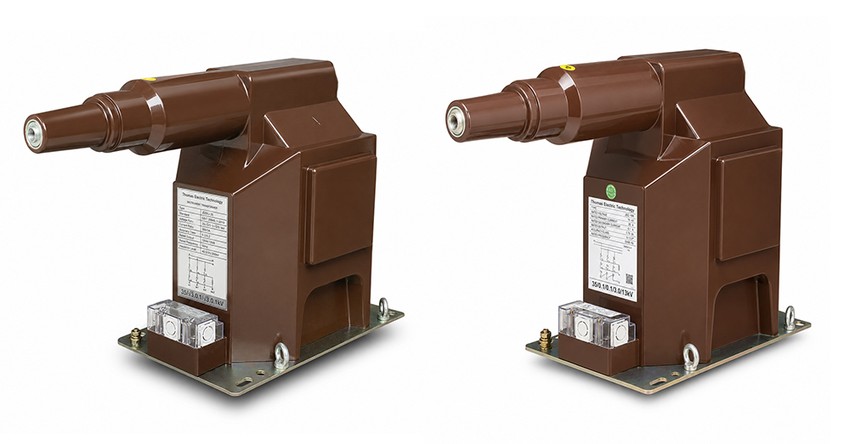

Costruzione
Il JDZX16-35R/260 presenta una robusta costruzione in resina epossidica colata, che garantisce eccellente resistenza meccanica, impermeabilità all’umidità e stabilità dielettrica a lungo termine per uso interno. Il nucleo e gli avvolgimenti sono completamente incapsulati in resina epossidica autoestinguente in condizioni di vuoto, eliminando inclusioni d’aria e assicurando una distribuzione uniforme del campo elettrico. Il morsetto primario è integrato con un connettore a gomito per interruzione sotto carico compatibile con i connettori separabili standard da 35 kV, consentendo una disconnessione sicura sotto carico. Un fusibile sostituibile sul lato secondario (Φ25×420 mm, 0,5 A) è incorporato nel corpo in resina per la protezione contro cortocircuiti. Tutte le superfici esterne sono lisce e non igroscopiche, prevenendo fenomeni di tracking superficiale e garantendo un funzionamento esente da manutenzione in ambienti interni controllati.
Parametri tecnici
Condizioni di servizio
- Posizione di installazione: Quadri elettrici, cabine secondarie o punti di distribuzione interni
- Temperatura ambiente: da -5°C a +50°C
- Altitudine: ≤ 1000 m (standard), altitudini superiori su richiesta
- Isolamento: Resina epossidica colata
- Frequenza: 50 Hz o 60 Hz
- Connessione: Monofase con connettore a gomito per interruzione sotto carico e fusibile integrato
- Manutenzione: Minima manutenzione richiesta (design in resina epossidica)
Parametri tecnici
Il JDZX16-35R/260 è un trasformatore di tensione monofase per interni in resina epossidica colata, progettato per sistemi a 35 kV. Opera in un intervallo di temperatura ambiente da -5°C a +50°C e fino a 1000 m di altitudine, ed è conforme alle norme GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Rapporto nominale (V) | Classi di precisione | Potenza
nominale (VA) |
Potenza termica limite
(VA) |
|---|---|---|---|---|
| JDZX11-35R | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20/20/100 | 600 corrispondente alla classe 0,2 |
|
| 0,2/0,5/6P(3P) | 20/30/100 | |||
| 0,5/0,5/6P(3P) | 40/40/100 |
Installazione e cablaggio

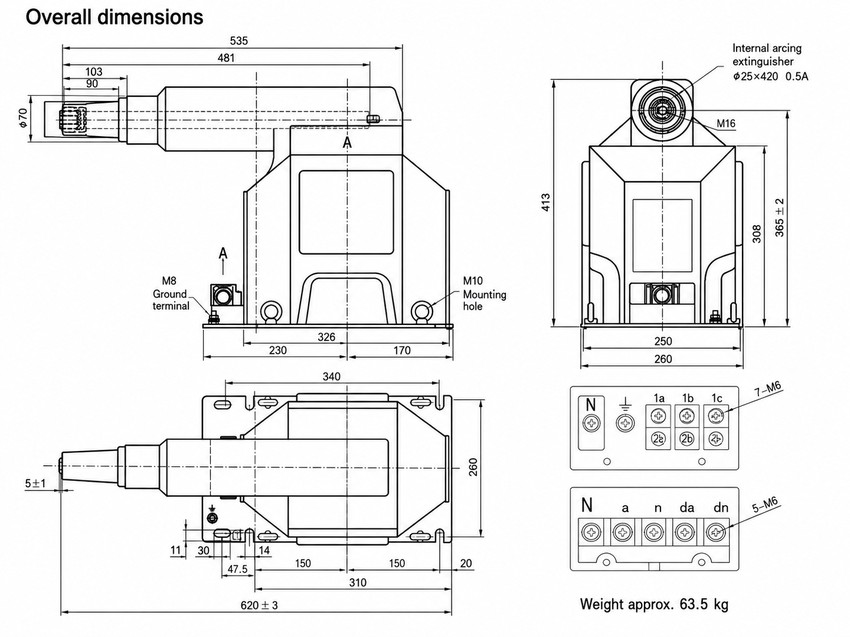

Schema di installazione
Il JDZX16-35R/260 è progettato per installazione interna in quadri elettrici o cabine con adeguata ventilazione. Il fissaggio avviene tramite le dimensioni di base (230 mm e 170 mm), con un’altezza totale di 413 mm e una lunghezza complessiva di 535 mm. L’unità è dotata di anello di sollevamento M10 e punto di messa a terra M8. Il connettore a gomito per interruzione sotto carico si estende sul lato sinistro, consentendo collegamenti e scollegamenti sicuri sotto carico.

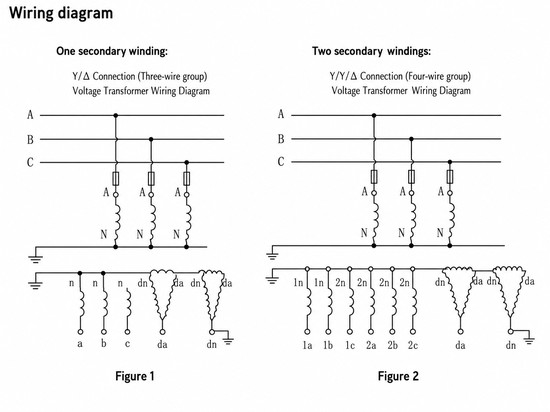

Schema di cablaggio
Collegare il morsetto primario tramite il connettore a gomito alla rete a 35 kV. I morsetti secondari sono etichettati secondo le convenzioni standard dei trasformatori di tensione e devono essere collegati ai dispositivi di misura e protezione. Assicurarsi che il circuito secondario sia messo a terra in un unico punto. Verificare che il fusibile integrato (Φ25×420 mm, 0,5 A) sia correttamente installato e tarato per l’applicazione prima dell’alimentazione.
Selezione e domande frequenti
Guida alla selezione
- Selezionare per sistemi a 35 kV con livello di isolamento 40,5/95/200 kV.
- Scegliere la configurazione a tre avvolgimenti (Y/△) per misura e protezione base oppure a quattro avvolgimenti (Y/Y/△) per maggiore flessibilità e ridondanza.
- Optare per la classe di precisione 0,2 per misura ad alta precisione, 0,5 per misura standard, 1,0 per misurazioni generali o 6P(3P) per applicazioni di protezione.
- Specificare una potenza nominale compresa tra 45 e 200 VA in base al carico collegato.
- Confermare frequenza (50 Hz o 60 Hz), tipo di installazione interna e portata del fusibile (0,5 A) al momento dell’ordine.
Domande frequenti
D1: Qual è il vantaggio del connettore a gomito per interruzione sotto carico?
Il connettore a gomito consente una disconnessione sicura sotto carico senza apparecchiature di commutazione esterne, permettendo interventi di manutenzione senza dover disalimentare l’intero sistema e migliorando la sicurezza operativa.
D2: In che modo la protezione con fusibile integrato aumenta l’affidabilità del sistema?
Il fusibile integrato da 0,5 A (Φ25×420 mm) fornisce una protezione affidabile contro i cortocircuiti nei circuiti secondari, è facilmente sostituibile e contribuisce a garantire un funzionamento continuo e affidabile con tempi di fermo minimi.
D3: Qual è la differenza tra le configurazioni a tre e quattro avvolgimenti?
La configurazione a tre avvolgimenti (Y/△) supporta funzioni primarie, secondarie e terziarie per misura e protezione standard. Quella a quattro avvolgimenti (Y/Y/△) aggiunge un ulteriore avvolgimento secondario per maggiore flessibilità e ridondanza in applicazioni critiche.
D4: Quali classi di precisione sono disponibili per questo trasformatore?
Le classi di precisione disponibili includono 0,2 (misura ad alta precisione), 0,5 (misura standard), 1,0 (misurazione generale) e 6P(3P) per protezione—scegliere in base alle esigenze di precisione e carico dell’applicazione.
D5: Quale manutenzione richiede il JDZX16-35R/260?
Grazie alla sua costruzione in resina colata, l’unità richiede minima manutenzione—solo ispezioni visive periodiche e controlli del fusibile. Non sono necessari cambi d’olio né pulizie, riducendo i costi operativi complessivi.
D6: A quali norme soddisfa questo trasformatore di tensione?
Il JDZX16-35R/260 è conforme alla norma GB20840.3-2013 (Cina) e IEC61869-3:2011 (internazionale), garantendo compatibilità con sistemi globali di misura e protezione in media tensione.
Domande Frequenti
Q1: Quale classe di precisione per la misurazione di energia?
Selezionare la classe 0,2 per la misurazione di precisione. Il modello supporta anche 0,5 e 1,0 con potenze nominali fino a 200 VA. Contattare la fabbrica per la calibrazione specifica.
Q2: Può questo trasformatore di tensione essere installato in alta quota?
L’installazione standard è certificata fino a 1000 metri di altitudine. Per quote superiori, è necessaria una conferma di progetto e un’eventuale modifica dell’isolamento. Richiedi un preventivo personalizzato.
Q3: A quali standard internazionali è conforme questo trasformatore?
Il prodotto è conforme alle normative IEC 61869-3:2011 e GB20840.3-2013. L’isolamento è in resina epossidica colata per uso interno. I certificati di conformità sono forniti a corredo della spedizione.
Q4: Come avviene la connessione per l’interruzione sotto carico?
Si utilizza un connettore a gomito monofase che permette l’interruzione sotto carico e include un fusibile integrato. Questo design riduce la manutenzione. Conferma i dettagli di accoppiamento con il nostro team tecnico.
Q5: È possibile personalizzare la frequenza operativa per sistemi a 60 Hz?
Sì, il trasformatore supporta nativamente sia 50 Hz che 60 Hz. Non sono richieste modifiche hardware per questa specifica. La configurazione di fabbrica viene impostata in base all’ordine.
Q6: Dove viene tipicamente applicato questo trasformatore di tensione da 35kV?
È progettato per l’installazione in quadri elettrici interni, cabine secondarie e punti di distribuzione. Essendo in resina epossidica, è ideale per ambienti controllati. Contattaci per verificare l’idoneità al tuo impianto.
Q7: Qual è l’intervallo di temperatura operativa per questo trasformatore?
Le condizioni di servizio prevedono un funzionamento sicuro da -5°C a +50°C. L’isolamento in resina epossidica colata garantisce stabilità termica. Per temperature esterne a questo range, è richiesta una conferma tecnica.
