Descripción general

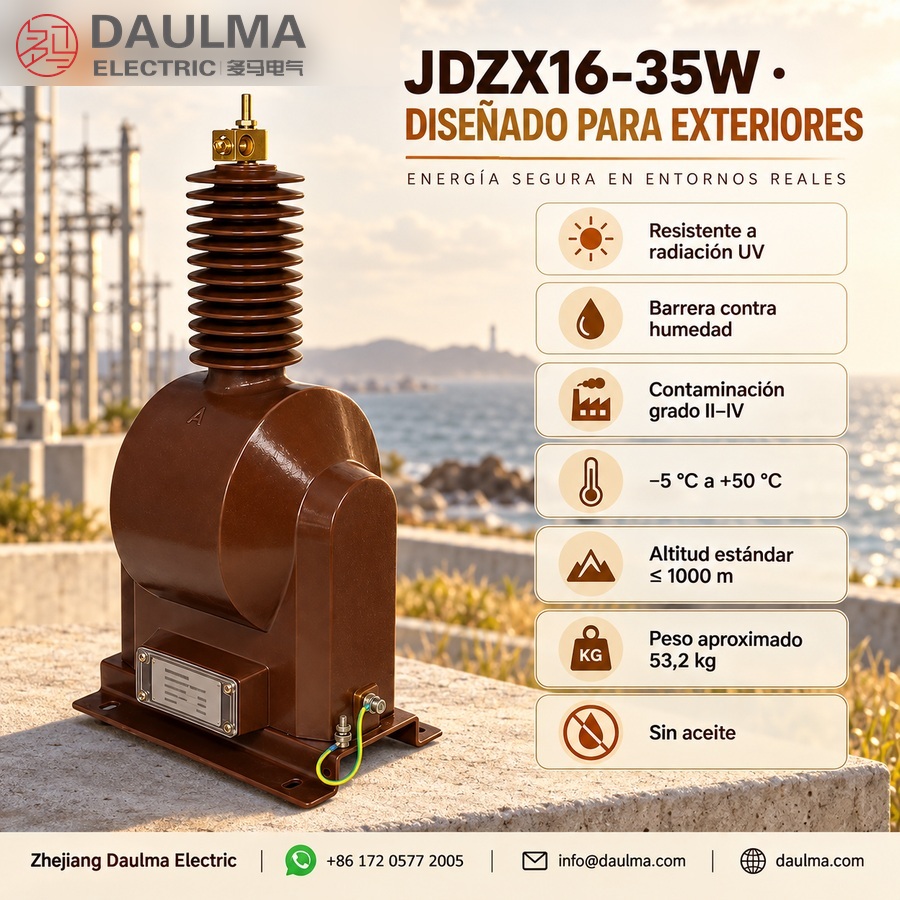

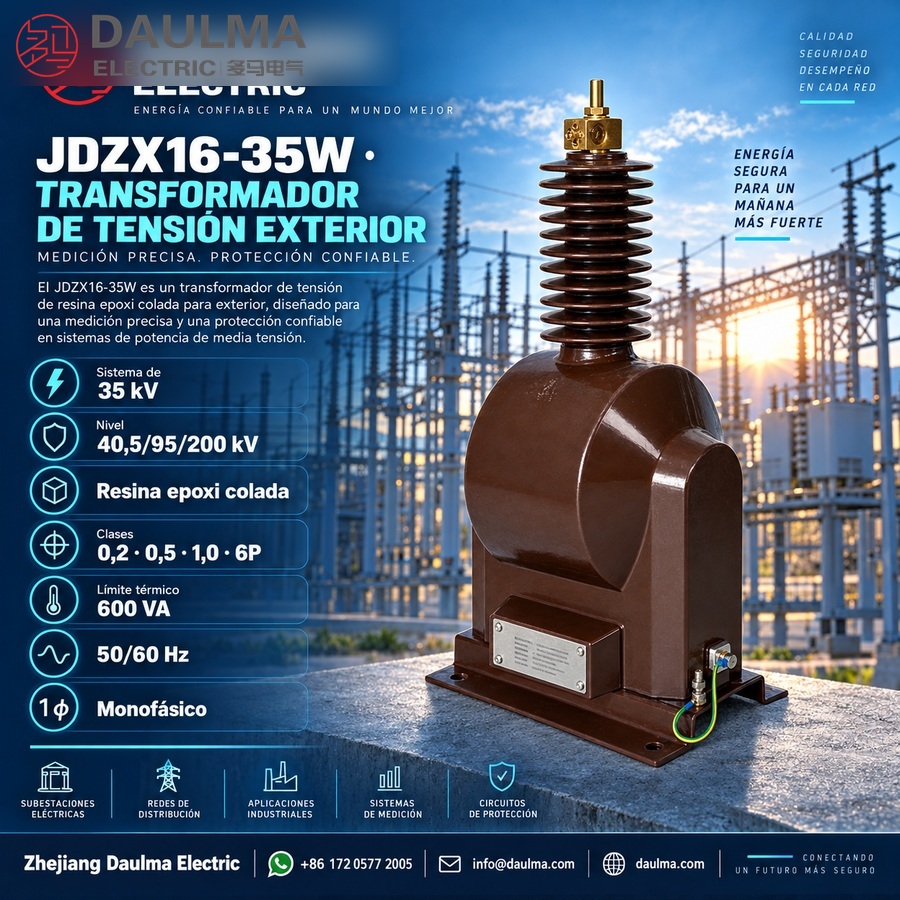

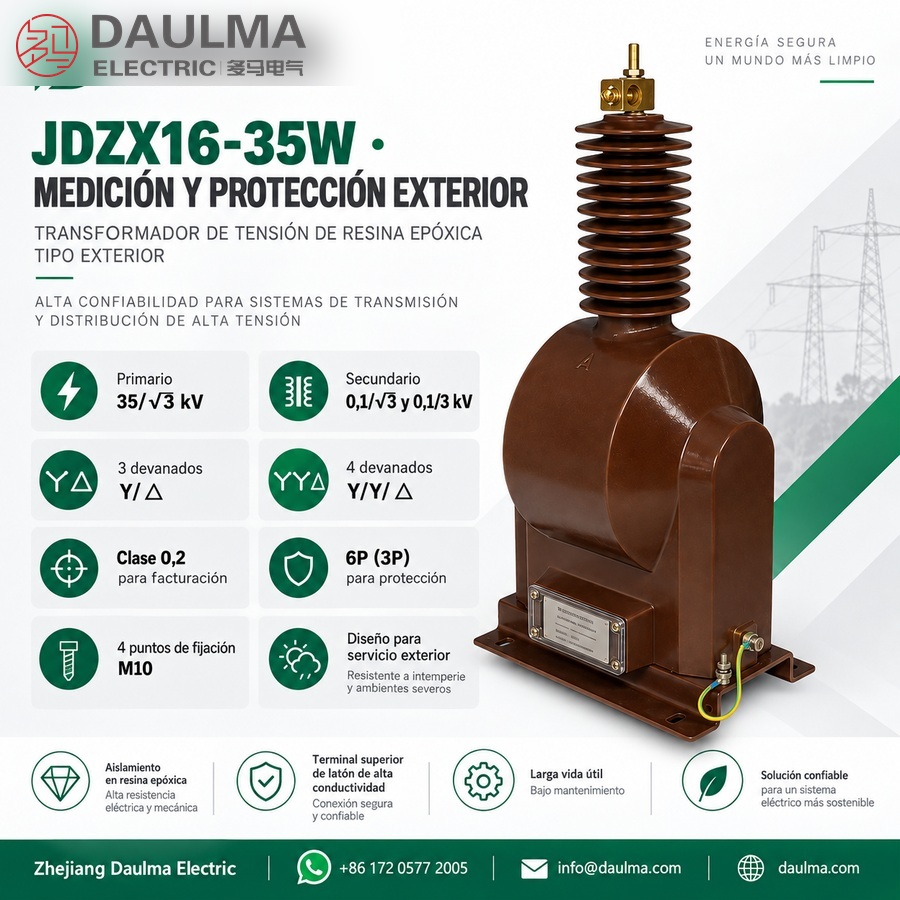

El JDZX16-35W es un transformador de tensión monofásico para exteriores, diseñado para sistemas de 35 kV, con sistema de aislamiento en resina epoxi colada. Este diseño elimina la necesidad de mantenimiento de aceite y ofrece una excelente resistencia a la radiación UV, la humedad y la contaminación, lo que lo hace adecuado para operación prolongada al aire libre en entornos exigentes.
Ofrece múltiples configuraciones de devanados (tres devanados Y/△ o cuatro devanados Y/Y/△) y clases de precisión 0.2, 0.5 o 1.0 para aplicaciones de medición, protección y detección de falla a tierra. Con una capacidad térmica de carga hasta 600 VA y cumplimiento con las normas GB20840.3-2013 e IEC60044-2:2003, es ideal para subestaciones exteriores, redes de transmisión e instalaciones de energías renovables.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tensión primaria nominal | 35 / √3 kV |
| Tensiones secundarias | 100 / √3 V, 100 V (configurables) |
| Clases de precisión | 0.2, 0.5, 1.0, 6P |
| Límite térmico de carga | 600 VA |
| Nivel de aislamiento | 40.5 / 95 / 200 kV |
| Frecuencia | 50 Hz |
| Fase | Monofásico |
| Configuraciones de devanados | 3 devanados (Y/△), 4 devanados (Y/Y/△) |
| Temperatura de operación | -5°C a +50°C |
| Normas | GB20840.3-2013, IEC60044-2:2003 |
| Tipo | Exterior, resina epoxi colada |
Construcción
El JDZX16-35W presenta una construcción totalmente encapsulada en resina epoxi colada, proporcionando un sistema de aislamiento sólido y no higroscópico, impermeable a la entrada de humedad y resistente al rastreo superficial en condiciones de contaminación. El núcleo y los devanados se colan al vacío en resina epoxi de alta calidad con cargas inorgánicas, garantizando excelente resistencia mecánica, estabilidad térmica y rendimiento dieléctrico. La carcasa exterior incluye distancia de fuga optimizada y propiedades hidrófobas en su superficie, lo que permite resistir la niebla salina, la contaminación industrial y la radiación UV sin degradación. Todo el hardware externo es resistente a la corrosión, y la unidad no requiere aceite, gas ni mantenimiento periódico del aislamiento durante toda su vida útil.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -5°C a +50°C
- Altitud: ≤ 1000 m (estándar), altitudes superiores disponibles bajo pedido
- Configuración de fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado de contaminación: Grado II-IV (adecuado para zonas costeras e industriales)
- Resistencia a la radiación UV: Excelente (la resina epoxi proporciona protección UV)
- Protección contra humedad: Barrera completa contra humedad (construcción en resina epoxi)
Parámetros técnicos
El JDZX16-35W es un transformador de tensión monofásico para exteriores de 35 kV con aislamiento en resina epoxi colada, diseñado para operar en temperaturas ambiente de -5°C a +50°C y altitudes estándar hasta 1000 m. Cumple con las normas GB20840.3-2013 e IEC60044-2:2003 y admite frecuencias del sistema de 50 Hz y 60 Hz.
| Tipo | Relación nominal (V) | Clases de precisión | Potencia nominal (VA) | Límite térmico
de salida (VA) |
|---|---|---|---|---|
| JDZX16-35W | 35/√3 : 0.1/√3 : 0.1/3 | 0.2/6P(3P) | 45/100 | 600 |
| 0.5/6P(3P) | 100/100 | |||
| 1.0/6P(3P) | 200/100 | |||
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.2/6P(3P) | 20:20/100 | ||
| 0.2/0.5/6P(3P) | 20:30/100 | 600 correspondiente a clase 0.2 |
||
| 0.5/0.5/6P(3P) | 40:40/100 |
Instalación y cableado
Dimensiones generales

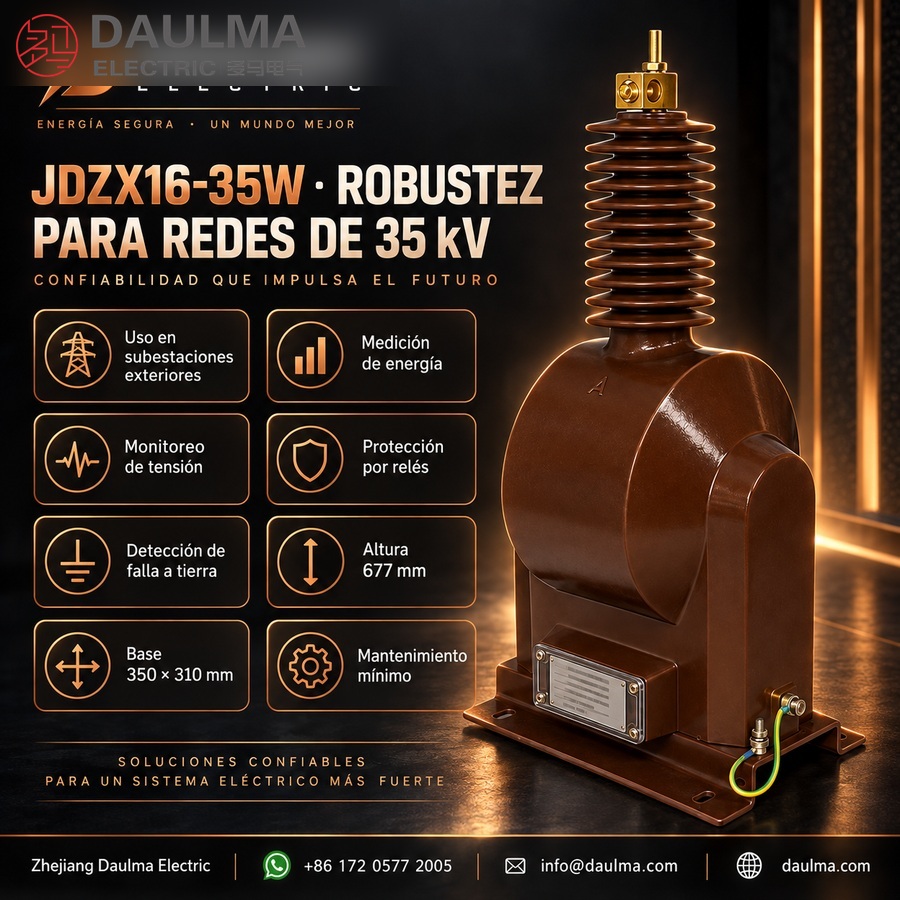

Dimensiones totales: Altura 677 mm, ancho de base 350 mm, profundidad de base 310 mm. Peso: aproximadamente 53,2 kg. Montaje: 4 orificios de fijación M10 en la placa base. Se requiere una distancia mínima de 500 mm alrededor del transformador para acceso de mantenimiento.
Diagrama de conexiones
El JDZX16-35W admite configuraciones de tres y cuatro devanados. En la versión de tres devanados, los terminales primarios A, B, C se conectan en configuración estrella con neutro N. Las salidas secundarias a, b, c proporcionan señales de medición (conectadas en estrella), mientras que da/dn forman una conexión en delta abierta para detección de falla a tierra. La variante de cuatro devanados añade un segundo juego de salidas secundarias—2a, 2b, 2c—con neutro 2n dedicado a circuitos de protección.
Selección y preguntas frecuentes
Guía de selección
- Configuración de devanados: Seleccione tres devanados (Y/△) para medición y protección básicas, o cuatro devanados (Y/Y/△) para salidas secundarias duales y detección de falla a tierra
- Clase de precisión: Use clase 0.2 para facturación energética, 0.5 para monitoreo, 1.0 para medición general y 6P(3P) para aplicaciones de protección
- Compatibilidad de carga: Ajuste la potencia nominal a las cargas conectadas; el límite térmico es de 600 VA para ambas configuraciones
- Adecuación ambiental: Verifique que la temperatura ambiente (-5°C a +50°C), la altitud (≤1000 m estándar) y el grado de contaminación coincidan con las condiciones del sitio
- Restricciones de instalación: Aproveche su tamaño compacto (altura 677 mm, peso 53,2 kg) para instalaciones con espacio limitado o cimentaciones ligeras
Preguntas Frecuentes
Q1: ¿Es adecuado este transformador de tensión para subestaciones exteriores en zonas costeras?
Sí, es adecuado para exteriores. Soporta grados de contaminación II-IV y resiste la radiación UV y humedad gracias a su aislamiento en resina epoxi. Contacte con nosotros para confirmar el grado de contaminación exacto de su proyecto.
Q2: ¿Qué clases de precisión incluye este modelo de 35 kV?
Incluye las clases 0.2 para medición y 6P (o 3P) para protección. La potencia nominal es de 45/100 VA con un límite térmico de salida de 600 VA. Solicite la ficha técnica completa para verificar los ratios.
Q3: ¿Se puede instalar este equipo a altitudes superiores a 1000 metros?
Sí, la altitud estándar es ≤ 1000 m, pero se admiten altitudes superiores bajo pedido. El equipo opera en frecuencias de 50 Hz y 60 Hz. Contacte con el departamento de ventas para solicitar una cotización personalizada.
Q4: ¿Cómo se configura este transformador para sistemas eléctricos trifásicos?
El modelo JDZX16-35W es monofásico. Para sistemas trifásicos, debe instalar tres unidades idénticas en la subestación o red de transmisión. Esta configuración asegura un rendimiento equilibrado y seguro en la red.
Q5: ¿Qué normas internacionales cumple este transformador de tensión de 35kV?
Cumple estrictamente con las normas GB20840.3-2013 e IEC60044-2:2003. Está diseñado para rangos de temperatura ambiente de -5°C a +50°C. Solicite los certificados de fábrica correspondientes a su representante comercial.
Q6: ¿Qué aplicaciones tiene este transformador de tensión monofásico con resina epoxi?
Se utiliza principalmente en subestaciones exteriores, estaciones de maniobra y redes de transmisión de 35 kV. Su construcción en resina epoxi colada garantiza una barrera completa contra la humedad. Consulte nuestro catálogo para más detalles.
