Panoramica

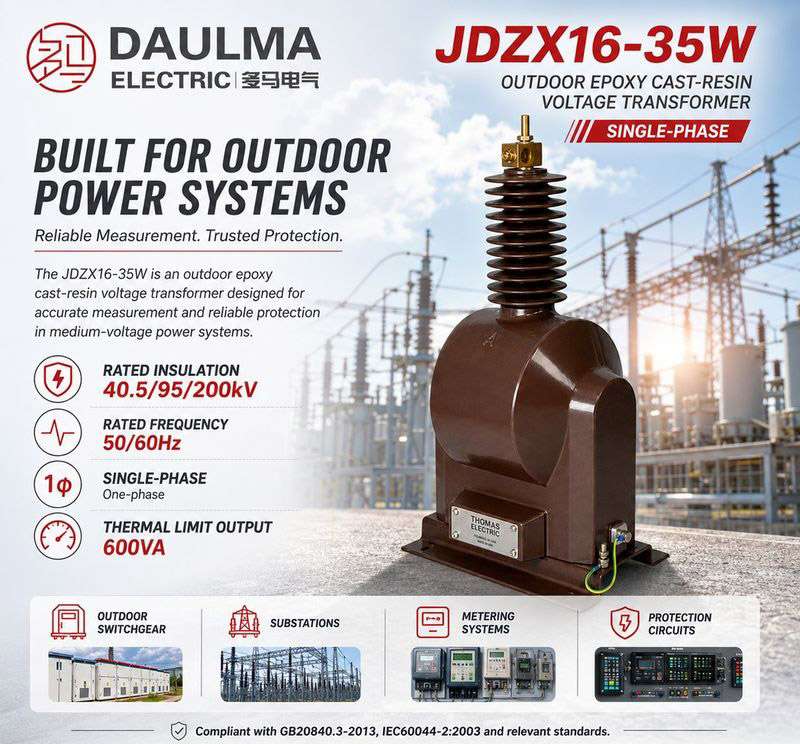

Il JDZX16-35W è un trasformatore di tensione monofase per esterno, progettato per sistemi a 35 kV e dotato di sistema di isolamento in resina epossidica colata. Questa costruzione elimina la necessità di manutenzione dell’olio e offre elevata resistenza ai raggi UV, all’umidità e all’inquinamento, rendendolo adatto a un funzionamento prolungato all’esterno anche in ambienti gravosi.
Offre diverse configurazioni degli avvolgimenti (tre avvolgimenti Y/△ o quattro avvolgimenti Y/Y/△) e classi di precisione 0,2, 0,5 o 1,0 per applicazioni di misura, protezione e rilevamento dei guasti a terra. Con una capacità termica di carico fino a 600 VA e conforme agli standard GB20840.3-2013 e IEC60044-2:2003, è ideale per sottostazioni esterne, reti di trasmissione e impianti di energia rinnovabile.
Riepilogo delle caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Tensione di sistema | 35 kV |
| Tensione primaria nominale | 35 / √3 kV |
| Tensioni secondarie | 100 / √3 V, 100 V (configurabili) |
| Classi di precisione | 0,2, 0,5, 1,0, 6P |
| Limite termico di carico | 600 VA |
| Livello di isolamento | 40,5 / 95 / 200 kV |
| Frequenza | 50 Hz |
| Fase | Monofase |
| Configurazioni degli avvolgimenti | 3 avvolgimenti (Y/△), 4 avvolgimenti (Y/Y/△) |
| Temperatura di esercizio | -5°C a +50°C |
| Norme | GB20840.3-2013, IEC60044-2:2003 |
| Tipo | Per esterno, resina epossidica colata |
Costruzione
Il JDZX16-35W presenta una costruzione completamente incapsulata in resina epossidica colata, che garantisce un sistema di isolamento solido e non igroscopico, impermeabile all’ingresso di umidità e resistente al tracciamento superficiale in condizioni di inquinamento. Il nucleo e gli avvolgimenti sono colati sotto vuoto in resina epossidica di alta qualità con cariche inorganiche, assicurando eccellente resistenza meccanica, stabilità termica e prestazioni dielettriche. L’involucro esterno è progettato con distanza di dispersione ottimizzata e proprietà idrofobiche della superficie, per resistere efficacemente alla nebbia salina, all’inquinamento industriale e ai raggi UV senza degradazione. Tutti i componenti esterni sono anticorrosione e l’unità non richiede olio, gas o manutenzione periodica dell’isolamento durante tutta la sua vita utile.
Parametri tecnici
Condizioni di servizio
- Posizione di installazione: Sottostazioni esterne, stazioni di commutazione o reti di trasmissione
- Temperatura ambiente: -5°C a +50°C
- Altitudine: ≤ 1000 m (standard), altitudini superiori disponibili su richiesta
- Configurazione di fase: Monofase (utilizzare tre unità per sistemi trifasi)
- Grado di inquinamento: Grado II-IV (adatto per aree costiere e industriali)
- Resistenza ai raggi UV: Eccellente (la resina epossidica offre protezione UV)
- Protezione dall’umidità: Barriera completa all’umidità (costruzione in resina epossidica)
Parametri tecnici
Il JDZX16-35W è un trasformatore di tensione monofase da 35 kV per esterno con isolamento in resina epossidica colata, progettato per funzionare con temperature ambiente comprese tra -5°C e +50°C e altitudini standard fino a 1000 m. È conforme agli standard GB20840.3-2013 e IEC60044-2:2003 e supporta frequenze di sistema sia a 50 Hz che a 60 Hz.
| Tipo | Rapporto nominale (V) | Classi di precisione | Uscita nominale (VA) | Uscita limite
termica (VA) |
|---|---|---|---|---|
| JDZX16-35W | 35/√3 : 0,1/√3 : 0,1/3 | 0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20:20/100 | ||
| 0,2/0,5/6P(3P) | 20:30/100 | 600 corrispondente alla classe 0,2 |
||
| 0,5/0,5/6P(3P) | 40:40/100 |
Installazione e cablaggio
Dimensioni di ingombro
Dimensioni complessive: altezza 677 mm, larghezza base 350 mm, profondità base 310 mm. Peso: circa 53,2 kg. Fissaggio: 4 fori filettati M10 sulla piastra di base. È richiesto uno spazio minimo di 500 mm intorno al trasformatore per consentire l’accesso durante la manutenzione.
Schema di cablaggio
Il JDZX16-35W supporta sia la configurazione a tre avvolgimenti che quella a quattro avvolgimenti. Nella versione a tre avvolgimenti, i morsetti primari A, B, C sono collegati a stella con neutro N. Le uscite secondarie a, b, c forniscono segnali per la misura (collegati a stella), mentre i morsetti da/dn formano un collegamento a delta aperto per il rilevamento dei guasti a terra. La variante a quattro avvolgimenti aggiunge un secondo gruppo di uscite secondarie—2a, 2b, 2c—con neutro 2n dedicato ai circuiti di protezione.
Selezione e domande frequenti
Guida alla selezione
- Configurazione degli avvolgimenti: Scegliere la versione a tre avvolgimenti (Y/△) per misura e protezione di base, oppure quella a quattro avvolgimenti (Y/Y/△) per uscite secondarie doppie e rilevamento dei guasti a terra
- Classe di precisione: Utilizzare la classe 0,2 per misurazione tariffaria, 0,5 per monitoraggio, 1,0 per misure generali e 6P(3P) per applicazioni di protezione
- Compatibilità del carico: Abbinare il carico nominale alle apparecchiature collegate; il limite termico è di 600 VA per entrambe le configurazioni
- Idoneità ambientale: Verificare che temperatura ambiente (-5°C a +50°C), altitudine (≤1000 m standard) e grado di inquinamento siano compatibili con le condizioni del sito
- Vincoli di installazione: Sfruttare le dimensioni compatte (altezza 677 mm, peso 53,2 kg) per installazioni in spazi limitati o su fondazioni leggere
Domande frequenti
D1: Quali sono le principali differenze tra trasformatori di tensione in resina epossidica e quelli in olio?
I trasformatori in resina epossidica utilizzano un isolamento solido, eliminando la necessità di controlli periodici dell’olio o manutenzione delle tenute. Offrono eccellente resistenza ai raggi UV e all’umidità, risultando ideali per uso esterno. Quelli in olio offrono migliori prestazioni termiche, ma richiedono prelievi periodici di olio e ispezioni per perdite.
D2: È richiesta manutenzione ordinaria per questo trasformatore in resina epossidica?
Non è necessaria alcuna manutenzione ordinaria oltre a controlli visivi periodici per danni o contaminazioni. A differenza dei modelli in olio, non vi è olio da testare, sostituire o monitorare, garantendo affidabilità a lungo termine con minimo impegno operativo.
D3: Il JDZX16-35W può essere installato in ambienti interni?
Sebbene tecnicamente possibile, questo modello è ottimizzato per ambienti esterni grazie alla sua elevata resistenza agli agenti atmosferici e ai raggi UV. Per installazioni interne, si consiglia di valutare modelli specifici per interni come il JDZ9-35Q, con ingombro ridotto e design adatto ad ambienti controllati.
D4: Perché scegliere una configurazione a quattro avvolgimenti invece che a tre?
La configurazione a quattro avvolgimenti (Y/Y/△) fornisce uscite secondarie separate per misura tariffaria ad alta precisione (classe 0,2) e per relè di protezione (classe 6P), evitando interferenze tra i circuiti. Consente inoltre il rilevamento dei guasti a terra tramite l’avvolgimento a delta aperto.
D5: Quale classe di precisione è raccomandata per misure energetiche tariffarie?
Per la misurazione tariffaria è richiesta la classe di precisione 0,2 per garantire fatturazione energetica precisa e conforme. La classe 0,5 è accettabile per monitoraggio interno, mentre la classe 6P(3P) è riservata ai sistemi di protezione, dove l’affidabilità prevale sulla precisione.
D6: Come si comporta questo trasformatore in aree costiere o ad alta umidità?
L’isolamento in resina epossidica offre elevata resistenza alla nebbia salina, all’umidità e all’inquinamento. La sua superficie compatta e non porosa impedisce l’ingresso di umidità e permette un’autopulizia naturale durante la pioggia, risultando ideale per ambienti costieri gravosi.
D7: Qual è il carico massimo gestibile da questo trasformatore?
Entrambe le versioni, a tre e quattro avvolgimenti, hanno un limite termico di 600 VA, garantendo un funzionamento sicuro anche sotto carichi elevati alla temperatura ambiente massima di +50°C senza superare i limiti termici.
Domande Frequenti
Q1: Questo trasformatore di tensione può essere installato ad altezze superiori a 1000 metri?
Sì, ma richiede modifiche progettuali. Lo standard supporta fino a 1000 m con temperature da -5°C a +50°C. Contattaci per verificare le specifiche per altitudini maggiori.
Q2: Quali classi di precisione sono disponibili per il modello JDZX16-35W?
Sono previste le classi 0,2 e 6P (o 3P). L’uscita nominale è di 45/100 VA per misurazione e protezione. Richiedi il datasheet completo per i dettagli tecnici.
Q3: A quali standard internazionali è conforme questo trasformatore di tensione da 35kV?
Il dispositivo è conforme agli standard GB20840.3-2013 e IEC60044-2:2003. Supporta frequenze di sistema a 50 Hz e 60 Hz. Conferma i requisiti di certificazione con il nostro team.
Q4: Perché la resina epossidica è ideale per le sottostazioni esterne costiere?
Offre un’eccellente resistenza ai raggi UV e una barriera completa all’umidità. Supporta gradi di inquinamento da II a IV. Contattaci per valutare l’applicazione nel tuo ambiente specifico.
Q5: Vengono eseguiti test di fabbrica specifici prima della spedizione?
I test standard includono le verifiche dielettriche e di rapporto. I collaudi specifici dipendono dalle richieste del cliente. Conferma i protocolli di test con il team commerciale.
Q6: Chi è il produttore di questo trasformatore di tensione per esterno da 35kV?
Il prodotto è progettato e fornito da Daulma. È un trasformatore monofase in resina epossidica colata per reti di trasmissione. Richiedi un preventivo ufficiale direttamente al nostro team.
