Descripción general

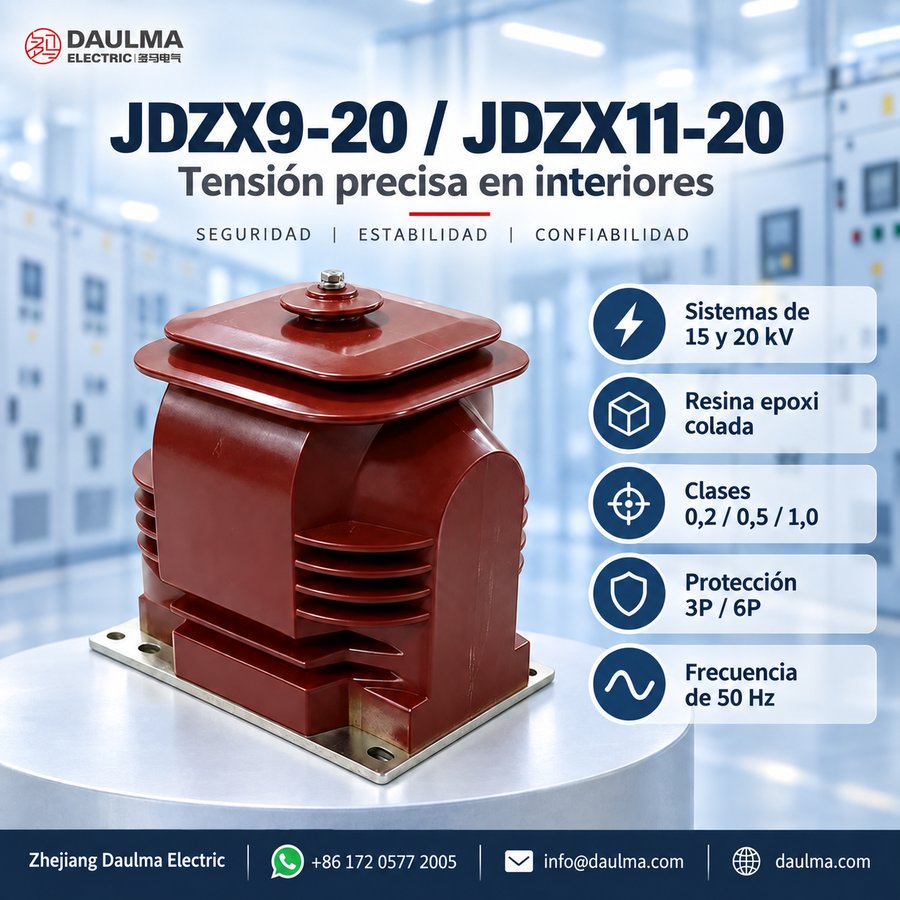

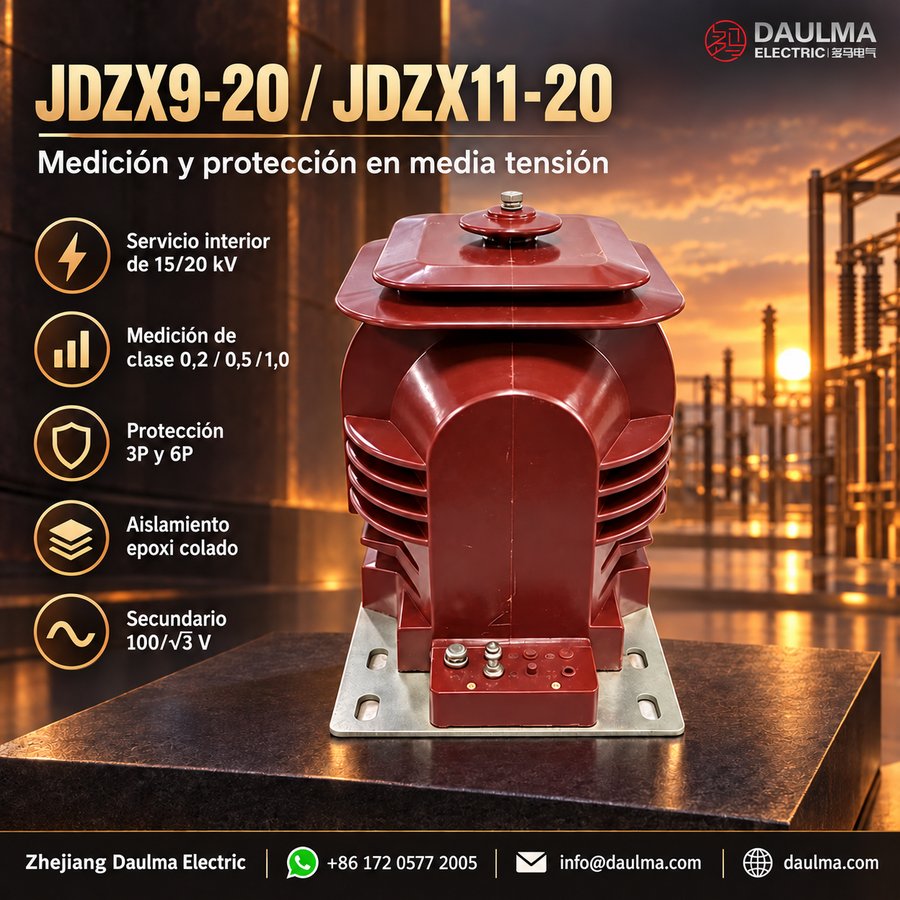

Los transformadores de tensión JDZX9-20 y JDZX11-20 son dispositivos monofásicos para interiores, diseñados para sistemas de corriente alterna de 15 kV y 20 kV. Cuentan con aislamiento en resina epoxi colada, que proporciona alta rigidez dieléctrica, resistencia a la humedad y robustez mecánica para un funcionamiento fiable en celdas de media tensión interiores.
Estos transformadores admiten múltiples clases de precisión: 0,2; 0,5; 1,0; 3P y 6P, lo que los hace adecuados para aplicaciones de medición de precisión, medición general de tensión y protecciones por relés. Diseñados conforme a las normas GB20840.3-2013 e IEC 61869-3:2011, garantizan interoperabilidad y seguridad en redes de distribución industriales y de servicios públicos.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 15 kV / 20 kV |
| Tensión primaria | 15 / √3 kV, 20 / √3 kV |
| Tensión secundaria | 100 / √3 V |
| Clases de precisión | 0,2; 0,5; 1,0; 3P; 6P |
| Frecuencia nominal | 50 Hz |
| Tipo de aislamiento | Resina epoxi colada |
| Aplicación | Interior |
| Fase | Monofásico |
| Normas | GB20840.3-2013, IEC 61869-3:2011 |
| Peso | Aprox. 42,4 kg |
Construcción
Los transformadores JDZX9-20 y JDZX11-20 emplean una construcción totalmente encapsulada en resina epoxi colada, que integra los devanados primario y secundario en un sistema de aislamiento sólido y sin vacíos. Este diseño garantiza un excelente comportamiento frente a descargas parciales, estabilidad térmica a largo plazo y resistencia a contaminantes ambientales como polvo y humedad. El núcleo está fabricado en acero al silicio orientado de alta permeabilidad, minimizando pérdidas y mejorando la precisión bajo condiciones variables de carga. Los terminales están embebidos en el cuerpo de resina para conexiones seguras, y la carcasa compacta de tipo arco permite una instalación eficiente en espacio en conjuntos de celdas metálicas cerradas.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -5 °C a +40 °C
Parámetros técnicos
Los transformadores de tensión JDZX9-20 y JDZX11-20 son dispositivos para interiores con aislamiento en resina epoxi colada, diseñados para sistemas de 15 kV y 20 kV, con altos niveles de aislamiento y cumplimiento de las normas GB20840.3-2013 e IEC 61869-3:2011. Operan en un rango de temperatura ambiente de -5 °C a +40 °C y son adecuados para entornos estándar de instalación en interiores.
Datos del transformador de tensión
| Tensión nominal (kV) |
Nivel de aislamiento nominal (kV) |
Clase de precisión / Potencia de salida (VA) |
Potencia nominal (VA) |
|---|---|---|---|
| 15/√3 | 17,5/55/105 | 0,2-30 / 0,5-100 0,5-80 / 1,0-100 3P-30 / 6P-100 |
600 |
| 20/√3 | 24/65/125 | 0,2-30 / 0,5-100 0,5-80 / 1,0-100 3P-30 / 6P-100 |
600 |
| 15/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 17,5/55/105 | 0,2/0,5/3P-30/30/100 | 600 |
| 20/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 24/65/125 | 0,2/0,5/6P-30/30/100 | 600 |
Instalación y cableado
Diagrama de instalación
Los transformadores de tensión JDZX9-20 y JDZX11-20 se instalan mediante una placa base metálica con cuatro orificios de fijación M6. Fije la unidad a una superficie plana y estable para garantizar estabilidad mecánica y correcta alineación durante la operación.
Diagrama de conexionado
Los terminales primarios se conectan directamente al sistema de alta tensión. Los devanados secundarios proporcionan salidas aisladas para circuitos de medición y protección, con marcas en los bornes que corresponden a configuraciones estándar: conexión en estrella (Y) para sistemas trifásicos con neutro a tierra, delta abierta para detección de tensión residual y múltiples opciones secundarias para aplicaciones simultáneas.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la clase de precisión 0,2 para aplicaciones de facturación que requieran alta precisión; use la clase 0,5 o inferior para monitoreo general.
- Asegúrese de utilizar el transformador únicamente en ambientes interiores, ya que no está homologado para exposición exterior, a pesar de su construcción en resina epoxi resistente a la humedad.
- Verifique que la relación de tensión y la carga de salida requeridas coincidan con las necesidades de su sistema; se ofrecen relaciones personalizadas bajo solicitud.
- Para sistemas trifásicos, instale tres unidades idénticas en configuración estrella (Y) con neutro a tierra y conexiones primarias fase-tierra.
- Confirme que la temperatura ambiente de operación se mantenga entre -5 °C y +40 °C para garantizar un rendimiento fiable en subestaciones interiores o entornos industriales.
Preguntas Frecuentes
Q1: ¿Qué clase de precisión es ideal para medición de facturación?
Seleccione la clase 0,2 para aplicaciones de facturación. Esta clase garantiza alta exactitud con una potencia de salida de 30 VA. Confirme la relación de transformación exacta con fábrica.
Q2: ¿Se pueden instalar estos transformadores en exteriores?
No, estos modelos son exclusivamente para instalaciones en interiores. Están fabricados con aislamiento en resina epoxi colada y operan entre -5 °C y +40 °C. Consulte opciones de exterior si es necesario.
Q3: ¿Bajo qué normas internacionales se fabrica este transformador de tensión?
Cumple con las normas GB20840.3-2013 e IEC 61869-3:2011. Estos estándares garantizan los niveles de aislamiento nominal para sistemas de 15 kV y 20 kV. Solicite los certificados de fábrica al realizar el pedido.
Q4: ¿Cuál es la potencia nominal máxima de salida?
La potencia nominal máxima es de 600 VA para ambos modelos de 15 kV y 20 kV. La clase de precisión elegida determinará la potencia de salida específica, como 30 VA para clase 0,2. Especifique la clase requerida en su pedido.
Q5: ¿Es posible personalizar la relación de transformación?
Sí, las relaciones de transformación estándar incluyen configuraciones como 15/√3 : 0,1/√3. Cualquier parámetro técnico especial está sujeto a confirmación técnica previa. Contacte a nuestro equipo de ventas para evaluar su requerimiento específico.
Q6: ¿Para qué tipo de celdas se utilizan estos equipos?
Se utilizan en celdas de media tensión y tableros de distribución interior de 15 kV y 20 kV. Su diseño compacto en resina epoxi es ideal para proyectos de infraestructura eléctrica. Consulte el catálogo para aplicaciones específicas.
Q7: ¿Cómo se especifica el nivel de aislamiento para 20 kV?
Para el modelo de 20 kV, el nivel de aislamiento nominal es 24/65/125 kV. Esto asegura un rendimiento seguro frente a sobretensiones en sistemas de distribución. Verifique los datos de placa antes de la instalación.
