Tổng quan

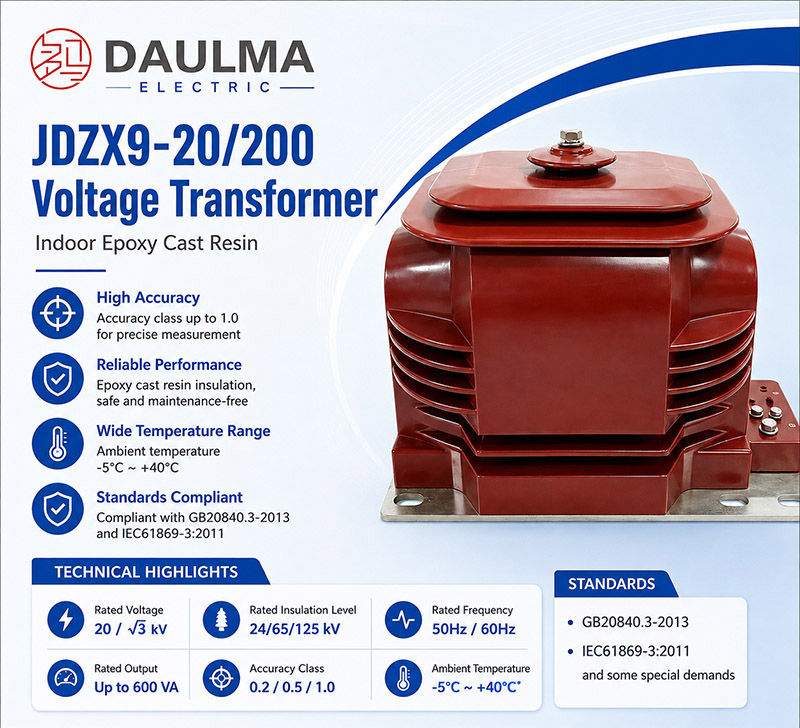

Máy biến điện áp một pha trong nhà JDZX9-20 và JDZX11-20 được thiết kế cho hệ thống điện xoay chiều 15kV và 20kV. Thiết bị sử dụng cách điện nhựa epoxy đúc, mang lại độ bền điện môi cao, chống ẩm tốt và độ cơ học vững chắc, đảm bảo vận hành tin cậy trong tủ đóng cắt trong nhà.
Các máy biến áp này hỗ trợ nhiều cấp chính xác—0.2, 0.5, 1.0, 3P và 6P—phù hợp cho các ứng dụng đo đếm chính xác, đo điện áp thông thường và bảo vệ rơle. Thiết kế tuân thủ tiêu chuẩn GB20840.3-2013 và IEC 61869-3:2011, đảm bảo tính tương thích và an toàn trong mạng phân phối công nghiệp và điện lực.
Thông số kỹ thuật chính
| Thông số | Giá trị định mức |
|---|---|
| Điện áp hệ thống | 15kV / 20kV |
| Điện áp sơ cấp | 15 / √3 kV, 20 / √3 kV |
| Điện áp thứ cấp | 100 / √3 V |
| Cấp chính xác | 0.2, 0.5, 1.0, 3P, 6P |
| Tần số định mức | 50 Hz |
| Loại cách điện | Nhựa epoxy đúc |
| Ứng dụng | Trong nhà |
| Số pha | Một pha |
| Tiêu chuẩn | GB20840.3-2013, IEC 61869-3:2011 |
| Khối lượng | Khoảng 42,4 kg |
Kết cấu
Máy biến áp JDZX9-20 và JDZX11-20 sử dụng kết cấu nhựa epoxy đúc hoàn toàn, tích hợp cuộn sơ cấp và thứ cấp vào hệ thống cách điện đặc, không lỗ rỗng. Thiết kế này đảm bảo hiệu suất phóng điện cục bộ xuất sắc, ổn định nhiệt lâu dài và chống chịu tốt với các tác nhân môi trường như bụi và độ ẩm. Lõi thép làm từ thép silic định hướng có độ từ thẩm cao, giảm tổn hao và nâng cao độ chính xác dưới các điều kiện tải thay đổi. Các đầu nối được chôn trong thân nhựa để kết nối chắc chắn, và vỏ dạng vòm gọn gàng cho phép lắp đặt tiết kiệm không gian trong các cụm tủ đóng cắt kim loại kín.
Thông số kỹ thuật
Điều kiện vận hành
- Nhiệt độ môi trường: -5°C đến +40°C
Thông số kỹ thuật
Máy biến điện áp JDZX9-20 và JDZX11-20 là loại trong nhà, cách điện nhựa epoxy đúc, dùng cho hệ thống 15 kV và 20 kV, có mức cách điện cao và tuân thủ tiêu chuẩn GB20840.3-2013 và IEC 61869-3:2011. Thiết bị vận hành trong dải nhiệt độ môi trường -5°C đến +40°C và phù hợp với môi trường lắp đặt trong nhà tiêu chuẩn.
Dữ liệu máy biến điện áp
| Điện áp định mức (kV) |
Mức cách điện định mức (kV) |
Cấp chính xác / Công suất (VA) |
Công suất định mức (VA) |
|---|---|---|---|
| 15/√3 | 17.5/55/105 | 0.2-30 / 0.5-100 0.5-80 / 1.0-100 3P-30 / 6P-100 |
600 |
| 20/√3 | 24/65/125 | 0.2-30 / 0.5-100 0.5-80 / 1.0-100 3P-30 / 6P-100 |
600 |
| 15/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 17.5/55/105 | 0.2/0.5/3P-30/30/100 | 600 |
| 20/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 24/65/125 | 0.2/0.5/6P-30/30/100 | 600 |
Lắp đặt và đấu dây
Sơ đồ lắp đặt
Máy biến điện áp JDZX9-20 và JDZX11-20 được lắp đặt bằng tấm đế kim loại có bốn lỗ bắt vít M6. Cố định thiết bị lên bề mặt phẳng, ổn định để đảm bảo độ vững cơ học và căn chỉnh chính xác trong quá trình vận hành.
Sơ đồ đấu dây
Đầu nối sơ cấp đấu trực tiếp vào hệ thống điện cao áp. Cuộn thứ cấp cung cấp đầu ra cách ly cho mạch đo đếm và bảo vệ, với ký hiệu đầu nối theo cấu hình đấu dây tiêu chuẩn: đấu sao (Y) cho hệ ba pha có trung tính nối đất, đấu tam giác hở để phát hiện điện áp dư, và nhiều lựa chọn thứ cấp cho các ứng dụng đồng thời.
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn cấp chính xác 0.2 cho ứng dụng đo đếm thương mại yêu cầu độ chính xác cao; dùng cấp 0.5 trở xuống cho giám sát thông thường.
- Chỉ sử dụng thiết bị trong môi trường trong nhà, vì không được định mức cho lắp đặt ngoài trời dù có lớp cách điện nhựa epoxy chống ẩm.
- Xác minh tỷ số điện áp và phụ tải đầu ra phù hợp với nhu cầu hệ thống—tỷ số tùy chỉnh có sẵn theo yêu cầu.
- Đối với hệ thống ba pha, lắp ba thiết bị giống nhau theo cấu hình sao (Y) với trung tính nối đất và đấu sơ cấp pha-đất.
- Đảm bảo nhiệt độ môi trường vận hành nằm trong khoảng -5°C đến +40°C để duy trì hiệu suất tin cậy tại trạm biến áp hoặc môi trường công nghiệp trong nhà.
Câu hỏi thường gặp
Hỏi 1: Sự khác biệt giữa máy biến điện áp JDZX9-20 và JDZX11-20 là gì?
Cả hai model có kích thước vật lý và kết cấu nhựa epoxy đúc giống nhau. Khác biệt có thể liên quan đến cấu hình điện áp định mức hoặc yêu cầu ứng dụng cụ thể. Tham khảo tài liệu kỹ thuật hoặc liên hệ nhà sản xuất để biết chi tiết chính xác.
Hỏi 2: JDZX9-20 và JDZX11-20 có phù hợp để lắp ngoài trời không?
Không, các máy biến áp này chỉ dành cho lắp đặt trong nhà. Mặc dù nhựa epoxy đúc có khả năng chống ẩm tốt, chúng không được định mức cho tiếp xúc trực tiếp ngoài trời. Hãy xem xét các giải pháp chịu thời tiết cho ứng dụng ngoài trời.
Hỏi 3: Cấp chính xác nào phù hợp nhất cho đo đếm thanh toán?
Cấp chính xác 0.2 được khuyến nghị cho đo đếm thương mại do sai số tỷ số tối đa ±0.2%. Cấp 0.5 đủ cho các nhiệm vụ giám sát và hiển thị thông thường khi không yêu cầu độ chính xác cao.
Hỏi 4: Tôi nên lắp các máy biến áp này thế nào trong hệ thống ba pha?
Sử dụng ba thiết bị giống nhau đấu theo cấu hình sao (Y) với điểm trung tính nối đất. Cuộn sơ cấp đấu pha-đất, còn cuộn thứ cấp có thể đấu sao hoặc tam giác hở tùy theo nhu cầu bảo vệ và đo lường.
Hỏi 5: Công suất đầu ra tối đa của các máy biến áp này là bao nhiêu?
Công suất giới hạn là 600 VA. Tuy nhiên, công suất định mức thay đổi theo cấp chính xác—các cấp chính xác cao như 0.2 hỗ trợ phụ tải thấp hơn, trong khi các cấp như 1.0, 3P hoặc 6P cho phép tải đầu ra cao hơn.
Hỏi 6: Tôi có thể đặt hàng tỷ số điện áp tùy chỉnh cho dự án không?
Có, các tỷ số điện áp và thông số phi tiêu chuẩn khác có thể được cung cấp qua tư vấn trực tiếp với nhà sản xuất để đáp ứng yêu cầu ứng dụng cụ thể.
Hỏi 7: Dải nhiệt độ hoạt động của các máy biến áp trong nhà này là gì?
Thiết bị vận hành tin cậy trong dải nhiệt độ môi trường từ -5°C đến +40°C, phù hợp với các trạm biến áp điện lực và môi trường điều khiển công nghiệp tiêu chuẩn trong nhà.
Frequently Asked Questions
Q1: Máy biến điện áp JDZX9-20 được ứng dụng trong hệ thống nào?
Thiết bị dùng cho hệ thống 15kV và 20kV trong nhà. Cách điện nhựa epoxy đúc tuân thủ IEC 61869-3:2011. Vui lòng liên hệ để biết thêm chi tiết về ứng dụng cụ thể.
Q2: Làm thế nào để chọn cấp chính xác cho đo lường?
Chọn cấp 0.2 với công suất 30VA cho đo lường chính xác. Thiết bị có các cấp 0.2, 0.5, 1.0, 3P và 6P. Mỗi máy chỉ đáp ứng một cấp chính xác duy nhất theo yêu cầu.
Q3: Máy biến điện áp 20kV này có lắp đặt ngoài trời được không?
Không, thiết kế của JDZX9-20 và JDZX11-20 chỉ dành cho lắp đặt trong nhà. Nhiệt độ môi trường vận hành tiêu chuẩn từ -5°C đến +40°C. Cần xác nhận lại với nhà sản xuất nếu môi trường khắc nghiệt hơn.
Q4: Khi nào cần tham vấn nhà sản xuất về thông số kỹ thuật?
Bạn cần tham vấn khi thông số vượt phạm vi định mức tiêu chuẩn. Công suất định mức tối đa hiện tại của thiết bị là 600VA. Vui lòng liên hệ trực tiếp để xác định đặc tính kỹ thuật tùy chỉnh.
Q5: Mức cách điện định mức cho hệ thống 20kV là bao nhiêu?
Mức cách điện định mức cho điện áp 20/√3 kV là 24/65/125 kV. Thiết bị tuân thủ tiêu chuẩn GB20840.3-2013 và IEC 61869-3:2011. Hãy cung cấp sơ đồ đơn tuyến để kiểm tra chéo.
Q6: Những thử nghiệm xuất xưởng nào được cung cấp trước khi giao hàng?
Hồ sơ thử nghiệm và chứng chỉ chất lượng được cung cấp theo yêu cầu dự án. Thiết bị đáp ứng đầy đủ tiêu chuẩn IEC 61869-3:2011. Vui lòng liên hệ bộ phận kinh doanh để xác nhận danh mục thử nghiệm.
