Descripción general

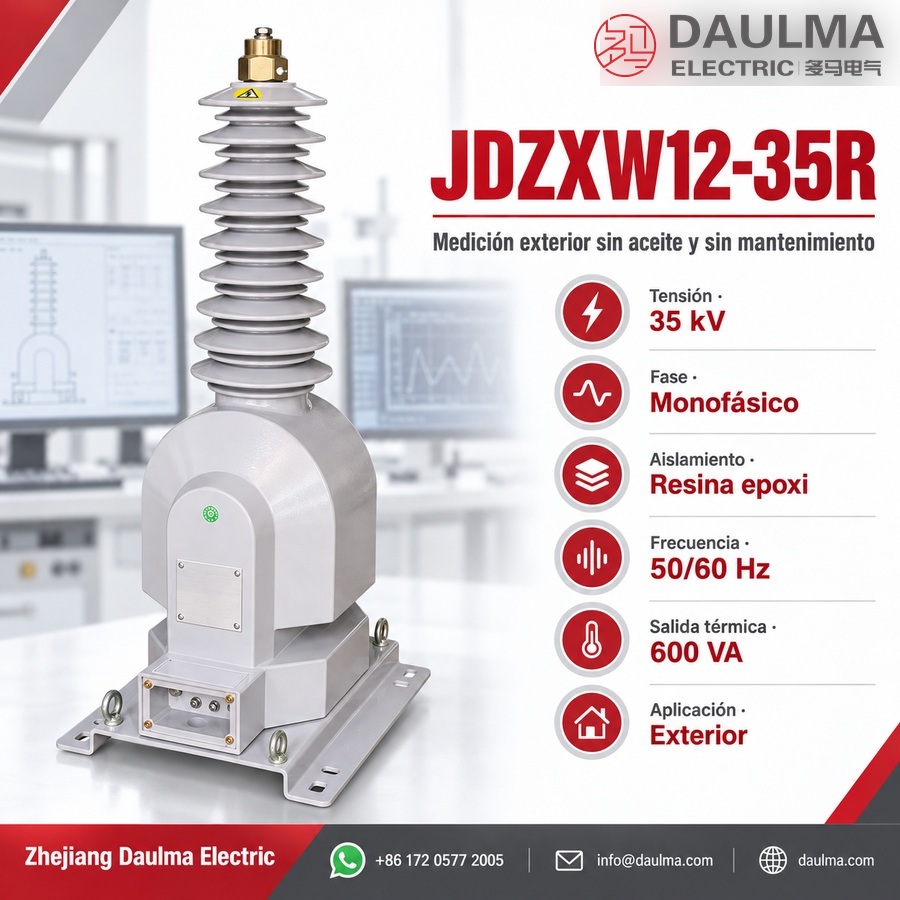

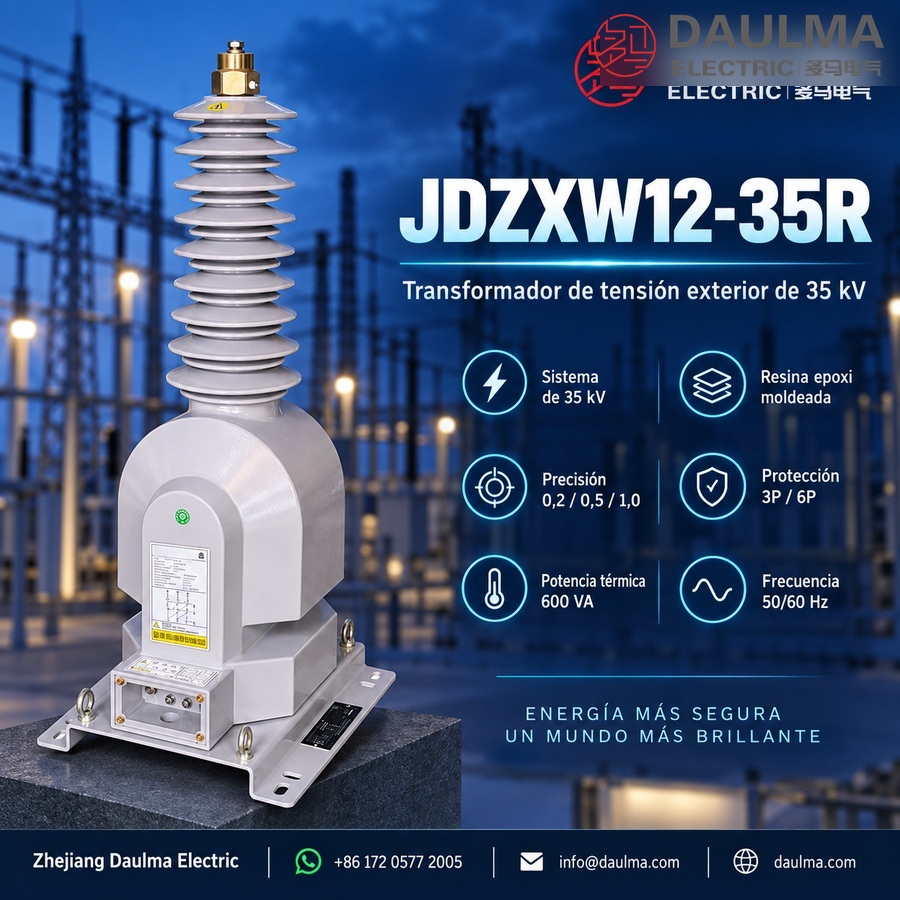

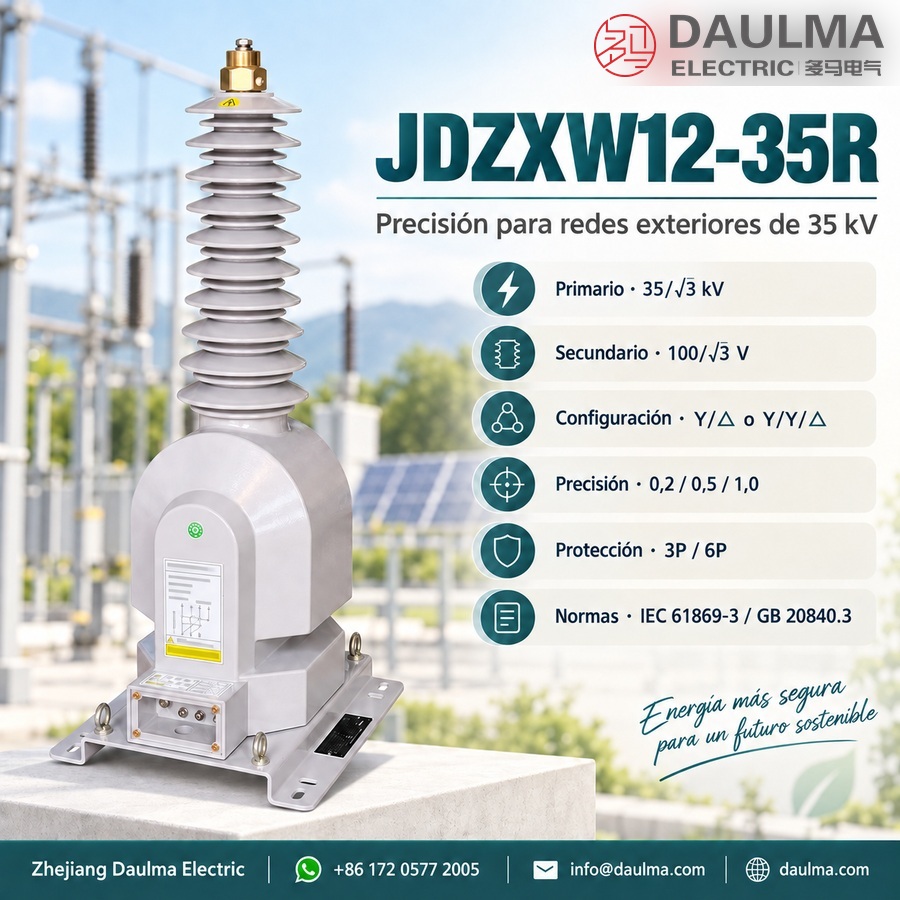

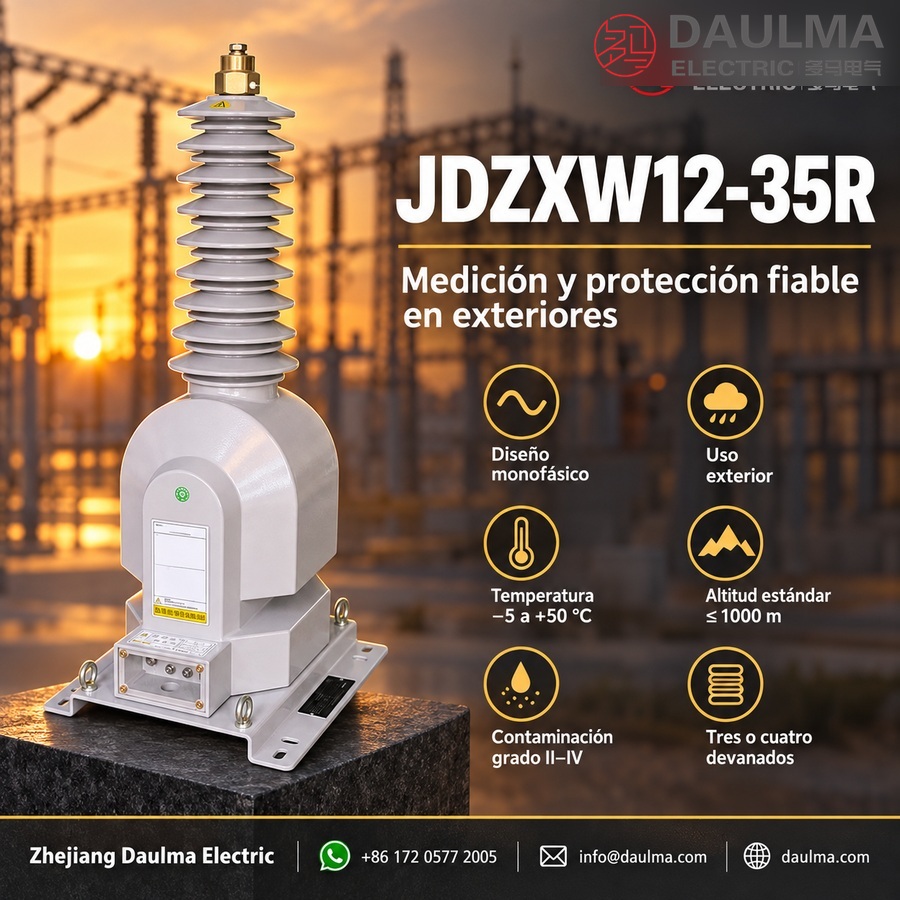

El JDZXW12-35R es un transformador de tensión monofásico para exteriores, diseñado para sistemas de 35 kV, con aislamiento en resina epoxi moldeada. Este diseño elimina la necesidad de mantenimiento de aceite y ofrece una excelente resistencia a la radiación UV, la humedad y la contaminación, garantizando un funcionamiento fiable en entornos exteriores exigentes.
Admite clases de precisión 0,2; 0,5 y 1,0, con una potencia térmica límite de hasta 600 VA, lo que lo hace adecuado para medición, protección y detección de fallas a tierra en subestaciones, instalaciones de energías renovables y redes industriales de distribución. La unidad cumple con las normas GB20840.3-2013 e IEC61869-3:2011 y opera de forma fiable en un rango de temperaturas de -5 °C a +50 °C.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 35 kV |
| Tipo de aislamiento | Resina epoxi moldeada |
| Tensión primaria | 35/√3 kV |
| Tensiones secundarias | 100/√3 V, 100 V (configurable) |
| Clases de precisión | 0,2; 0,5; 1,0; 6P |
| Potencia térmica límite | 600 VA |
| Calibre del fusible | 0,5/1 A (Φ25×400 mm) |
| Configuraciones de devanados | 3 devanados (Y/△), 4 devanados (Y/Y/△) |
| Temperatura de operación | -5 °C a +50 °C |
| Montaje | Exterior, sobre fundación de hormigón |
| Protección | Fusible integrado (tapones de cobre M45×1,5) |
| Normas | GB20840.3-2013, IEC61869-3:2011 |
Construcción
El JDZXW12-35R presenta una carcasa monolítica de resina epoxi moldeada que encapsula completamente el núcleo magnético y los devanados, proporcionando una estructura aislante sólida y libre de vacíos. Esta construcción ofrece una excelente rigidez dieléctrica, resistencia al tracking y estabilidad mecánica sin necesidad de relleno con aceite ni gas. La formulación de la resina incluye estabilizadores UV y aditivos hidrófugos para resistir la degradación superficial causada por la radiación solar, la salinidad y los contaminantes industriales. Todos los terminales de alta tensión están integrados en la masa moldeada mediante insertos de cobre empotrados (rosca M45×1,5) para un montaje seguro del fusible. Los terminales secundarios se alojan en una caja de bornes sellada con grado de protección IP54, garantizando conexiones fiables en ambientes húmedos y polvorientos. Su diseño compacto y autoportante no requiere carcasa externa ni mantenimiento durante toda su vida útil.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Subestaciones exteriores, estaciones de maniobra o redes de transmisión
- Temperatura ambiente: -5 °C a +50 °C
- Altitud: ≤ 1000 m (estándar); altitudes superiores disponibles bajo pedido
- Aislamiento: Resina epoxi moldeada (sin mantenimiento)
- Frecuencia: 50 Hz o 60 Hz
- Configuración por fase: Monofásico (utilice tres unidades para sistemas trifásicos)
- Grado de contaminación: Grado II-IV (adecuado para zonas costeras e industriales)
Parámetros técnicos
El JDZXW12-35R es un transformador de tensión monofásico para exteriores de 35 kV con aislamiento en resina epoxi moldeada y protección integrada mediante fusibles. Opera en un rango de temperatura ambiente de -5 °C a +50 °C, hasta 1000 m de altitud, y cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
| Tipo | Relación nominal (V) | Clases de precisión | Potencia nominal (VA) | Potencia térmica límite (VA) |
|---|---|---|---|---|
| JDZXW12-35R | 33/√3 : 0,11/√3 35/√3 : 0,1/√3 : 0,1/√3 |
0,2/6P(3P) | 45/100 | 600 |
| 0,5/6P(3P) | 100/100 | |||
| 1,0/6P(3P) | 200/100 | |||
| 35/√3 : 0,1/√3 : 0,1/√3 : 0,1/3 | 0,2/0,2/6P(3P) | 20:20/100 | 600 correspondiente a clase 0,2 |
|
| 0,2/0,5/6P(3P) | 20:30/100 | |||
| 0,5/0,5/6P(3P) | 40:40/100 |
Instalación y cableado
Dimensiones generales
Altura total: 875±10 mm. Ancho de base: 403 mm (ancho interior 310 mm). Profundidad de base: 280 mm (profundidad interior 250 mm). Peso: aproximadamente 71 kg. La unidad dispone de cuatro orificios de fijación M6 en la placa base. Mantenga una distancia mínima de 600 mm en todos los lados para acceso de mantenimiento.
Diagrama de conexiones
El JDZXW12-35R admite configuraciones de tres y cuatro devanados. Los terminales primarios A, B, C se conectan en configuración estrella con neutro N. Para medición, los terminales secundarios a, b, c forman una conexión estrella. Se proporciona un devanado en delta abierta (da/dn) para detección de fallas a tierra. En la versión de cuatro devanados, se dispone de un devanado adicional de protección (2a, 2b, 2c con neutro 2n). La protección integrada mediante fusibles utiliza tapones de cobre M45×1,5 con tubos fusibles Φ25×400 calibrados a 0,5/1 A.
Selección y preguntas frecuentes
Guía de selección
- Configuración de devanados: Seleccione tres devanados (Y/△) para medición y protección básicas, o cuatro devanados (Y/Y/△) para salidas secundarias duales y detección de fallas a tierra
- Clase de precisión: Use 0,2 para facturación energética, 0,5 para supervisión, 1,0 para medición general y 6P(3P) para aplicaciones de protección
- Adecuación de carga: Asegúrese de que la potencia nominal coincida con las cargas conectadas; la potencia térmica límite es de 600 VA para ambas configuraciones
- Adecuación ambiental: Verifique que la temperatura ambiente (-5 °C a +50 °C), la altitud (≤1000 m estándar) y el grado de contaminación coincidan con las condiciones del emplazamiento
- Estrategia de mantenimiento: El diseño en resina epoxi moldeada requiere mantenimiento mínimo—ideal para ubicaciones donde las pruebas de aceite o inspecciones de juntas no son viables
- Restricciones de espacio y peso: Su tamaño compacto (875 mm de altura, 71 kg) permite la instalación en espacios reducidos con menores requisitos de fundación
Preguntas Frecuentes
Q1: ¿Cómo afecta la altitud superior a 1000 m a este transformador de tensión?
La altitud máxima estándar es de 1000 m. Para instalaciones a mayor altura, se requieren ajustes de aislamiento específicos. Contacte con fábrica para confirmación técnica.
Q2: ¿Qué clase de precisión se recomienda para mediciones de facturación?
Seleccione la clase 0,2 para mediciones de alta precisión. Ofrece un error mínimo en sistemas de 35 kV según IEC61869-3. La calibración de fábrica está disponible bajo pedido.
Q3: ¿Es este modelo trifásico o requiere varias unidades para sistemas de tres fases?
El JDZXW12-35R es una unidad monofásica. Debe instalar tres unidades idénticas para configurar un banco trifásico completo en subestaciones exteriores. Consulte el plano de conexión al ingeniero.
Q4: ¿Con qué normativas internacionales cumple este transformador de tensión de resina epoxi?
Cumple estrictamente con los estándares GB20840.3-2013 e IEC61869-3:2011. Certifica el rendimiento para equipos de 35 kV en redes de transmisión. Solicite los certificados de tipo actualizados a su representante.
Q5: ¿Incluye el transformador protección integrada mediante fusibles de fábrica?
Sí, el modelo incorpora protección integrada con fusibles. Esto garantiza la seguridad en subestaciones exteriores sin necesidad de componentes adicionales. Especifique los requisitos de fusibles al confirmar el pedido.
Q6: ¿En qué grados de contaminación ambiental funciona correctamente este equipo para exteriores?
Está diseñado para grados de contaminación II a IV. Es adecuado para entornos costeros o industriales gracias a su resina epoxi moldeada sin mantenimiento. Verifique las condiciones específicas del sitio.
Q7: ¿Cuál es el rango de temperatura y frecuencia de operación admitido?
Opera en frecuencias de 50 Hz o 60 Hz con temperaturas ambiente de -5 °C a +50 °C. Asegura un rendimiento estable en redes de transmisión. Confirme los parámetros exactos según su región.
