Descripción general

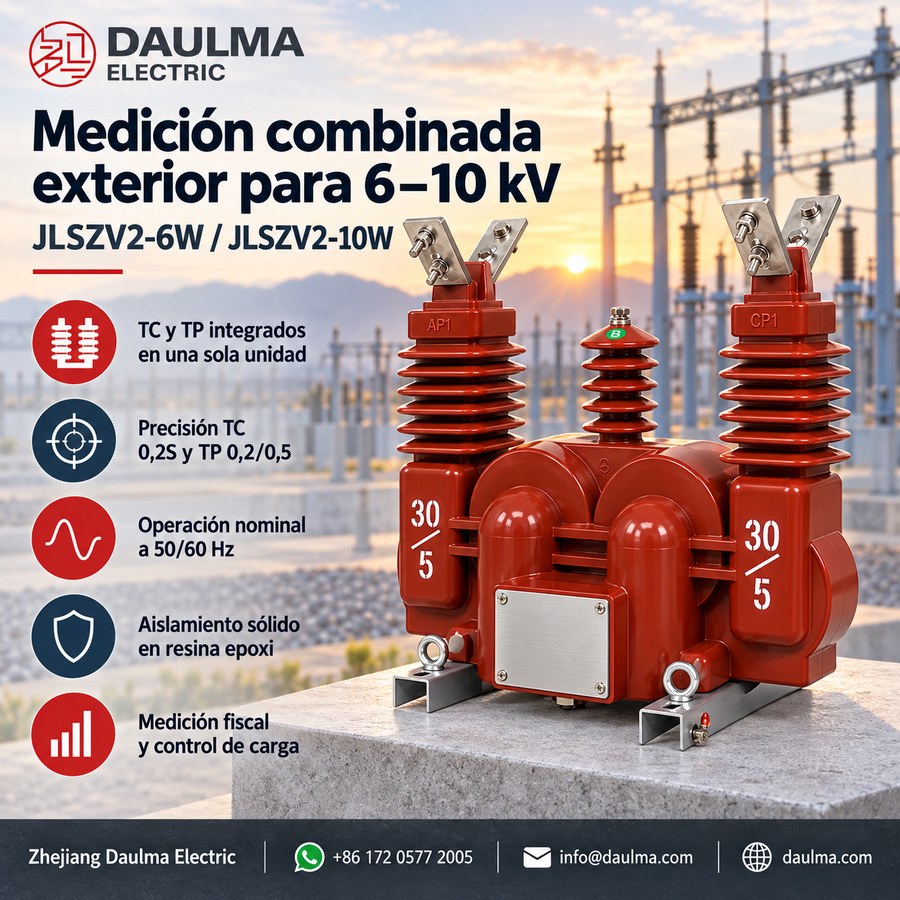

Los modelos JLSZV2-6W y JLSZV2-10W son transformadores combinados trifásicos para instalación exterior, diseñados para sistemas de media tensión de 6 kV y 10 kV. Integran transformación de corriente (TC) y de tensión (TP) en una sola unidad, con aislamiento en resina epoxi fundida que garantiza excelente resistencia ambiental y fiabilidad a largo plazo.

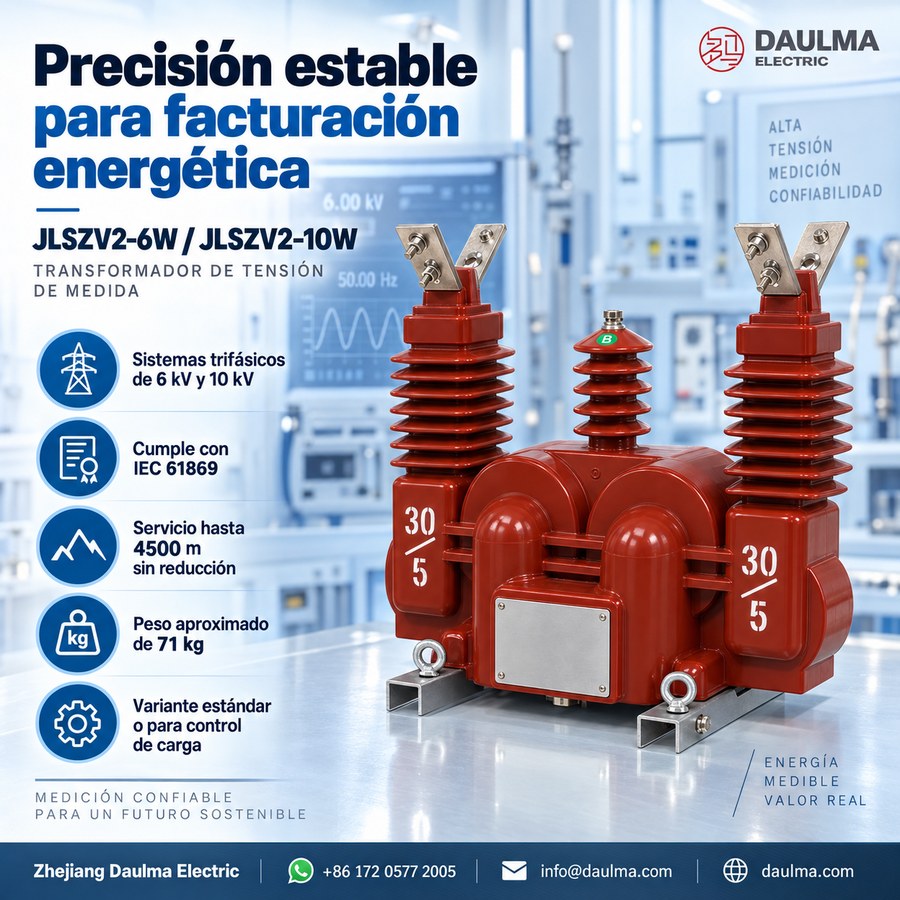

Estas unidades cumplen con la clase de precisión 0,2S para TC y 0,2/0,5 para TP, lo que permite mediciones de energía aptas para facturación en aplicaciones industriales y de servicios públicos. Son adecuadas para redes de 50 Hz o 60 Hz, operan de forma fiable hasta 4500 m de altitud sin necesidad de reducción de capacidad y cumplen con la norma IEC 61869 para transformadores de instrumento utilizados en medición de facturación y control de carga.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 6 kV / 10 kV |
| Frecuencia | 50 Hz / 60 Hz |
| Clase de precisión del TC | 0,2S |
| Clase de precisión del TP | 0,2 / 0,5 |
| Altitud máxima | Hasta 4500 m (sin reducción de capacidad) |
| Tipo de aislamiento | Resina epoxi fundida |
| Configuración de fases | Trifásico |
| Tipo de aplicación | Medición y control de carga |
| Ambiente de instalación | Exterior |
| Peso | Aprox. 71 kg |
| Cumplimiento de normas | IEC 61869 |
| Variantes disponibles | Tipo estándar, tipo para control de carga |
Construcción

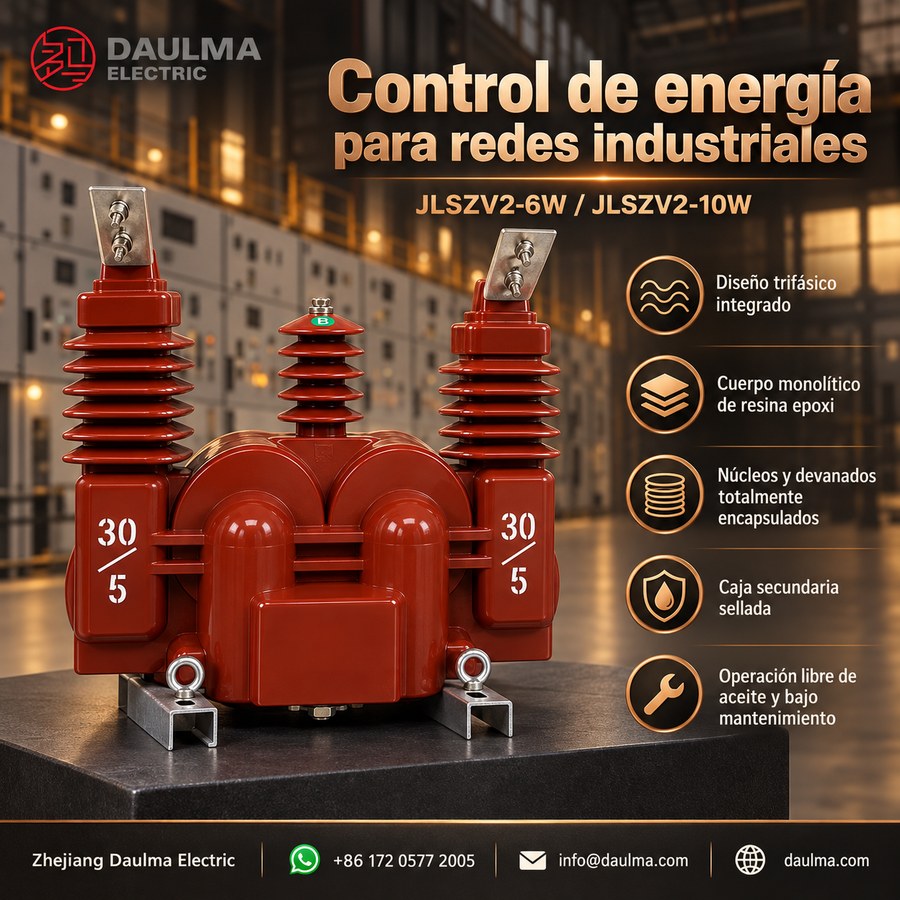

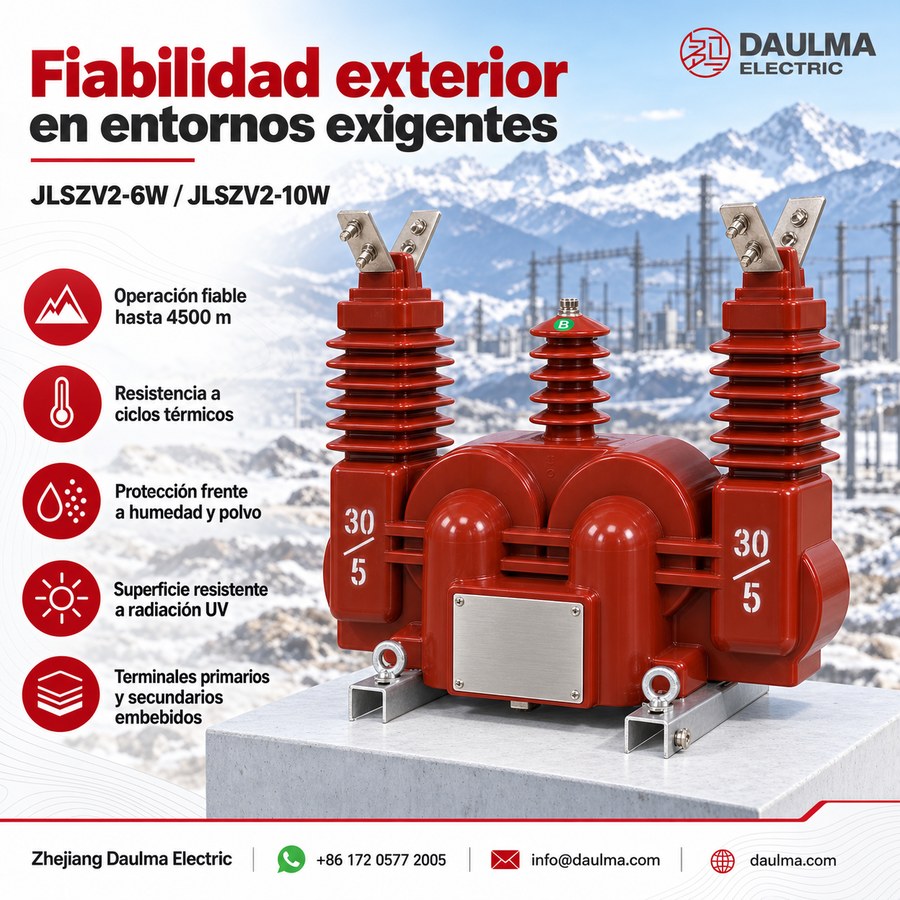

Los modelos JLSZV2-6W y JLSZV2-10W cuentan con un cuerpo monolítico de resina epoxi fundida que encapsula completamente los núcleos magnéticos y los devanados, proporcionando excelente resistencia mecánica e integridad dieléctrica. Este sistema de aislamiento sólido elimina la necesidad de relleno con aceite o gas, haciendo que la unidad sea libre de mantenimiento y segura para el medio ambiente. La carcasa es resistente a los rayos UV y está diseñada para soportar ciclos térmicos, humedad, polvo y contaminación típicos en subestaciones exteriores. Todos los terminales primarios y secundarios están embebidos dentro del bloque de resina y claramente identificados; los terminales secundarios son accesibles mediante una caja de bornes sellada que garantiza protección contra la entrada de agentes externos mientras permite conexiones eléctricas seguras.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Lado de alta tensión del transformador de distribución o gabinete exterior de medición
- Método de instalación: Montaje en poste exterior, gabinete de medición o subestación
- Temperatura ambiente: -15 °C a +55 °C
- Altitud máxima: ≤ 4500 m (sin reducción de capacidad)
- Puesta a tierra: Conecte el borne de puesta a tierra conforme a los códigos eléctricos locales y normas de medición
- Distancias mínimas: Reserve espacio para conexión primaria, cableado secundario y acceso para mantenimiento
Parámetros técnicos
El JLSZV2-6/10W es un transformador combinado de instrumento para exteriores con aislamiento en resina epoxi, diseñado para aplicaciones de medición en 6 kV y 10 kV. Cuenta con un rango de temperatura de -15 °C a +55 °C, opera hasta 4500 m de altitud sin reducción de capacidad, cumple con la norma GB20840.4-2015 y admite intensidades nominales primarias desde 7,5 A hasta 600 A.
Datos del transformador de tensión
| Tipo | Relación de tensión (V) |
Clase de precisión / Potencia secundaria nominal (VA) |
Potencia límite (VA) |
Nivel nominal de aislamiento (kV) |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 0,2—2×20 0,5—2×50 1,0—2×80 3,0—2×200 |
2×400 | 7,2/32/60 |
| JLSZV(F)-10W | 10000/100 | 0,2—2×20 0,5—2×50 1,0—2×80 3,0—2×200 |
2×400 | 12/42/75 |
Datos del transformador de corriente
| Corriente primaria nominal (A) |
Relación única |
Clase de precisión / Potencia secundaria nominal (VA) |
Corriente térmica de 1 s (kA) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| (0,2)S | 0,5S | 0,5 | ||||
| 7,5-10-15 | 7,5 | 1,0 | 2,5 | |||
| 10-15-20 | 10 | 1,5 | 3,75 | |||
| 15-20-30 | 15 | 2,4 | 6,0 | |||
| 20-30-40 | 20、25 | 10 | 10 | 15 | 3,0 | 7,5 |
| 30-40-50 | 30 | 10 | 10 | 15 | 4,5 | 11 |
| 40-50-75 | 40 | 10 | 10 | 15 | 8 | 20 |
| 50-75-100 | 50 | 10 | 10 | 15 | 9 | 22,5 |
| 75-100-150 | 75 | 10 | 10 | 15 | 12 | 30 |
| 100-150-200 | 100 | 10 | 10 | 15 | 16 | 40 |
Datos del transformador de corriente
| Corriente primaria nominal (A) |
Relación única |
Clase de precisión / Potencia secundaria nominal (VA) |
Corriente térmica de 1 s (kA) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| (0,2)S | 0,5S | 0,5 | ||||
| 150-200-300 | 150 | 10 | 10 | 15 | 24 | 60 |
| 200-300-400 | 200、250 | 10 | 10 | 15 | 32 | 80 |
| 300-400-500 | 300 | 10 | 10 | 15 | 45 | 100 |
| 400-500-600 | 400 | 10 | 10 | 15 | 60 | 100 |
Instalación y cableado
Diagrama de instalación
Monte el transformador verticalmente sobre una estructura de soporte utilizando la brida de base provista. Asegure distancias mínimas adecuadas alrededor de la unidad para operación y mantenimiento seguros. Los conductores primarios deben atravesar centralmente los tres núcleos del transformador de corriente para mantener la precisión y el rendimiento.
Diagrama de conexiones
Conecte el cableado secundario según las marcas de bornes indicadas en el diagrama de conexiones. Separe los circuitos de medición y protección cuando corresponda. La salida del cableado secundario se encuentra en la caja de salidas dedicada, con bornes claramente identificados para conexiones seguras y organizadas.
Selección y preguntas frecuentes
Guía de selección
- Seleccione JLSZV2-6W para sistemas de 6 kV o JLSZV2-10W para sistemas de 10 kV según la tensión de su red.
- Elija el Tipo estándar para medición básica de energía o el Tipo para control de carga si se integra con sistemas AMR/AMI o de respuesta a la demanda.
- Especifique la corriente primaria (por ejemplo, 100 A, 200 A, hasta 600 A) de acuerdo con los requisitos esperados de carga.
- Seleccione la clase de precisión del TP: 0,2 para medición de facturación, o 0,5/1,0 para aplicaciones generales de supervisión.
- Confirme la clase de precisión del TC: 0,2S/0,5S para medición inteligente y facturación, o 0,5 para uso industrial estándar.
Preguntas frecuentes
P1: ¿Cuál es la altitud máxima de operación para este transformador combinado exterior?
Opera hasta 4500 m de altitud sin requerir reducción de capacidad. El rango de temperatura ambiente es de -15 °C a +55 °C. Contáctenos para especificaciones de proyectos en alta altitud.
P2: ¿Qué clase de precisión se requiere para aplicaciones de facturación en redes de 10 kV?
Seleccione la clase 0,2 con una salida secundaria de 2×20 VA para facturación. También están disponibles las clases 0,5 y 1,0 para mediciones generales. Verifique los requisitos exactos de VA con nuestros ingenieros.
P3: ¿Cómo debe instalarse al aire libre este transformador de instrumento de 6 kV?
Admite instalación en poste, gabinete de medición o subestación en el lado de alta tensión. La unidad requiere distancias mínimas específicas para conexiones primarias y cableado secundario. Siga los códigos eléctricos locales para las conexiones del borne de puesta a tierra.
P4: ¿Se pueden personalizar las intensidades nominales primarias para proyectos específicos?
Los modelos estándar admiten intensidades nominales primarias desde 7,5 A hasta 600 A. Las configuraciones personalizadas de relación están sujetas a confirmación de fábrica. Proporcione su diagrama unifilar para evaluación técnica.
P5: ¿Cumple este transformador de resina epoxi con normas internacionales de ensayo?
La serie JLSZV2 cumple con la norma GB20840.4-2015. Los niveles nominales de aislamiento alcanzan 7,2/32/60 kV para los modelos de 6 kV. Solicite el informe completo de ensayos de tipo según sus necesidades regionales de cumplimiento.
P6: ¿Dónde se puede aplicar el transformador combinado JLSZV2-10W?
Está diseñado para aplicaciones exteriores de medición y protección en redes de 10 kV. La carcasa de resina epoxi fundida ofrece protección con grado IP frente a condiciones climáticas exteriores. Contacte a nuestro equipo comercial para orientación específica según la aplicación.
