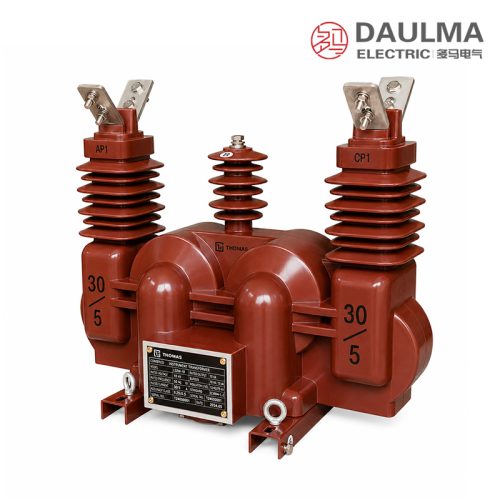

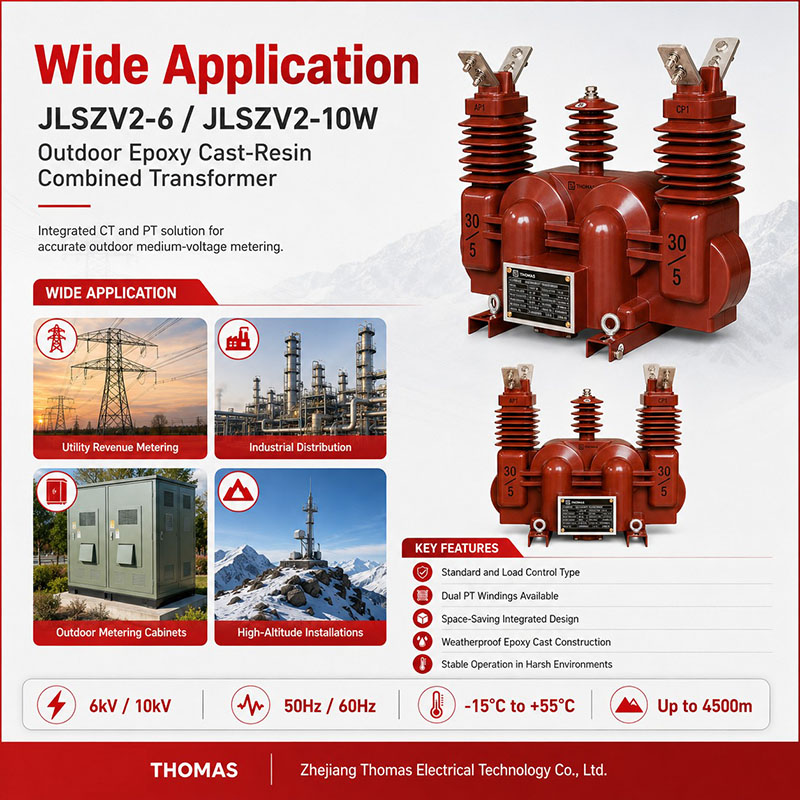

Ikhtisar
Pengubah instrumen gabungan tiga fasa JLSZV2-6W dan JLSZV2-10W direka untuk aplikasi luar dan sesuai digunakan dalam sistem voltan sederhana 6kV dan 10kV. Unit ini menggabungkan pengubah arus (CT) dan pengubah voltan (PT) dalam satu badan tunggal, menggunakan penebat resin epoksi tuang yang memberikan ketahanan persekitaran unggul serta kebolehpercayaan jangka panjang.
Unit-unit ini memenuhi kelas ketepatan 0.2S untuk CT dan 0.2/0.5 untuk PT, menyokong metering tenaga tahap pengebilan dalam aplikasi utiliti dan industri. Sesuai untuk rangkaian 50Hz atau 60Hz, ia beroperasi dengan boleh percaya sehingga ketinggian 4500m tanpa pengurangan kapasiti dan mematuhi piawaian IEC 61869 untuk pengubah instrumen yang digunakan dalam pengebilan hasil dan kawalan beban.
Semakan Nilai Utama
| Parameter | Nilai |
|---|---|
| Voltan Sistem | 6kV / 10kV |
| Frekuensi | 50Hz / 60Hz |
| Kelas Ketepatan CT | 0.2S |
| Kelas Ketepatan PT | 0.2 / 0.5 |
| Nilai Ketinggian | Sehingga 4500m (tiada pengurangan kapasiti) |
| Jenis Penebatan | Resin epoksi tuang |
| Konfigurasi Fasa | Tiga fasa |
| Jenis Aplikasi | Metering & Kawalan Beban |
| Persekitaran Pemasangan | Luar Bangunan |
| Berat | Kira-kira 71kg |
| Pematuhan Piawaian | IEC 61869 |
| Varian Berganda | Jenis Piawai, Jenis Kawalan Beban |

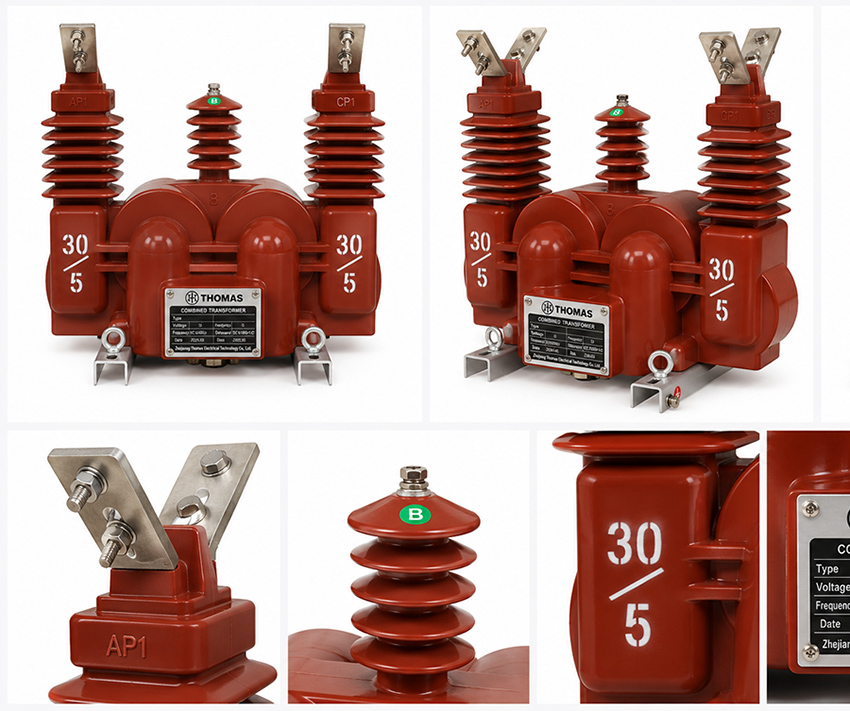

Pembinaan
JLSZV2-6W dan JLSZV2-10W menggunakan badan monolitik resin epoksi tuang yang sepenuhnya membungkus teras magnet dan belitan, memberikan kekuatan mekanikal dan integriti dielektrik yang cemerlang. Sistem penebat pepejal ini menghapuskan keperluan pengisian minyak atau gas, menjadikan unit ini bebas penyelenggaraan dan selamat dari segi alam sekitar. Perumahannya tahan UV dan direka untuk menahan kitaran haba, kelembapan, habuk, dan pencemaran yang biasa dijumpai di sub-stesen luar. Semua terminal primer dan sekunder terbenam dalam blok resin dan dilabel dengan jelas, dengan terminal sekunder boleh diakses melalui kotak terminal berkunci untuk memastikan perlindungan terhadap kemasukan sambil membenarkan sambungan pendawaian yang selamat.
Parameter teknikal
Syarat Perkhidmatan
- Kedudukan pemasangan: Sisi voltan tinggi pengubah pengagihan atau kabinet metering luar
- Kaedah pemasangan: Pemasangan luar pada tiang, kabinet metering, atau sub-stesen
- Suhu persekitaran: -15°C hingga +55°C
- Ketinggian maksimum: ≤ 4500m (tiada pengurangan kapasiti diperlukan)
- Pentanahan: Sambungkan terminal pentanahan mengikut kod elektrik tempatan dan piawaian metering
- Ruang lega: Sediakan ruang untuk sambungan primer, pendawaian sekunder, dan akses penyelenggaraan
Parameter Teknikal
JLSZV2-6/10W ialah pengubah instrumen gabungan luar berpenebat resin epoksi tuang yang direka untuk aplikasi metering 6kV dan 10kV. Ia mempunyai julat suhu -15°C hingga +55°C, beroperasi sehingga ketinggian 4500m tanpa pengurangan kapasiti, mematuhi GB20840.4-2015, dan menyokong kadar arus primer dari 7.5A hingga 600A.
Data Pengubah Voltan
| Jenis | Nisbah Voltan (V) | Kelas ketepatan / Output sekunder dinilai (VA) | Output had (VA) | Tahap penebatan dinilai (kV) |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 0.2—2×20 0.5—2×50 1.0—2×80 3.0—2×200 |
2×400 | 7.2/32/60 |
| JLSZV(F)-10W | 10000/100 | 0.2—2×20 0.5—2×50 1.0—2×80 3.0—2×200 |
2×400 | 12/42/75 |
Data Pengubah Arus
| Arus primer dinilai (A) | Nisbah tunggal | Kelas ketepatan / Output sekunder dinilai (VA) | Arus terma 1s (kA) | Arus dinamik dinilai (kA) | ||
|---|---|---|---|---|---|---|
| (0.2)S | 0.5S | 0.5 | ||||
| 7.5-10-15 | 7.5 | 1.0 | 2.5 | |||
| 10-15-20 | 10 | 1.5 | 3.75 | |||
| 15-20-30 | 15 | 2.4 | 6.0 | |||
| 20-30-40 | 20、25 | 10 | 10 | 15 | 3.0 | 7.5 |
| 30-40-50 | 30 | 10 | 10 | 15 | 4.5 | 11 |
| 40-50-75 | 40 | 10 | 10 | 15 | 8 | 20 |
| 50-75-100 | 50 | 10 | 10 | 15 | 9 | 22.5 |
| 75-100-150 | 75 | 10 | 10 | 15 | 12 | 30 |
| 100-150-200 | 100 | 10 | 10 | 15 | 16 | 40 |
Data Pengubah Arus
| Arus primer dinilai (A) | Nisbah tunggal | Kelas ketepatan / Output sekunder dinilai (VA) | Arus terma 1s (kA) | Arus dinamik dinilai (kA) | ||
|---|---|---|---|---|---|---|
| (0.2)S | 0.5S | 0.5 | ||||
| 150-200-300 | 150 | 10 | 10 | 15 | 24 | 60 |
| 200-300-400 | 200、250 | 10 | 10 | 15 | 32 | 80 |
| 300-400-500 | 300 | 10 | 10 | 15 | 45 | 100 |
| 400-500-600 | 400 | 10 | 10 | 15 | 60 | 100 |
Pemasangan dan pendawaian
Rajah Pemasangan

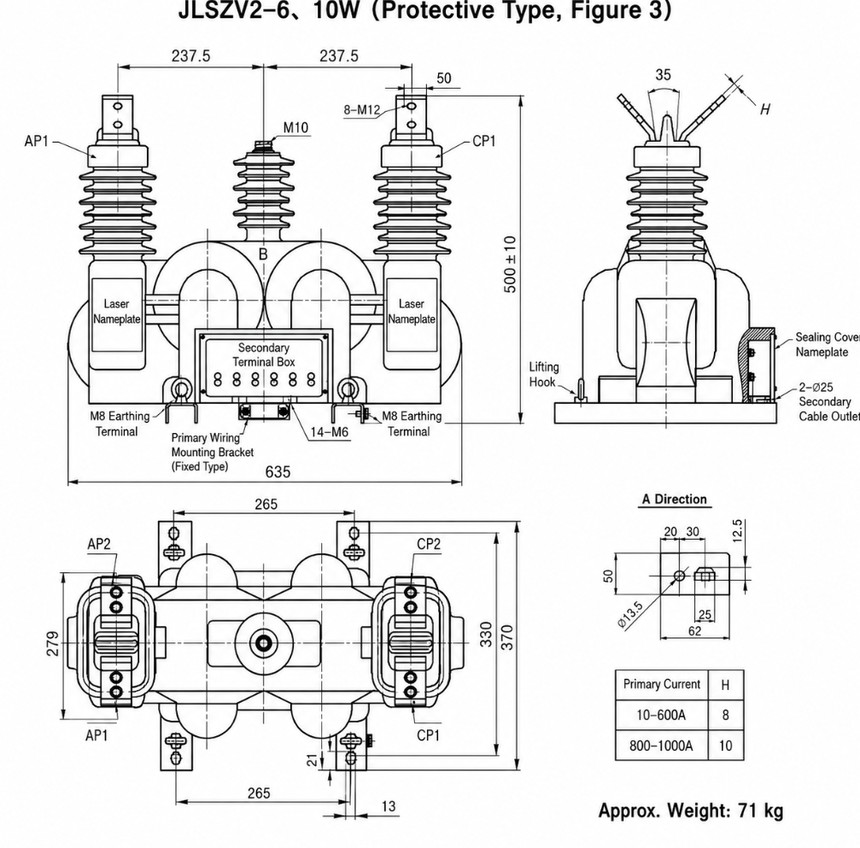

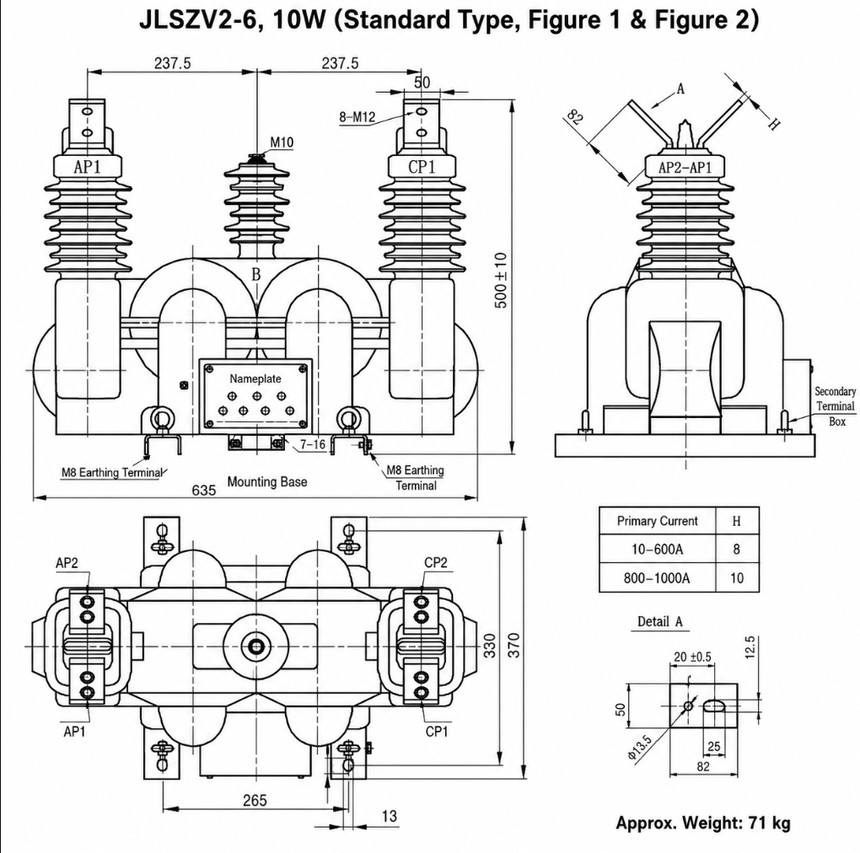

Pasang pengubah secara menegak pada struktur sokongan menggunakan flans tapak yang disediakan. Pastikan ruang lega yang mencukupi di sekeliling unit untuk operasi dan penyelenggaraan yang selamat. Konduktor primer mesti melalui pusat semua tiga teras pengubah arus untuk mengekalkan ketepatan dan prestasi.
Rajah Pendawaian

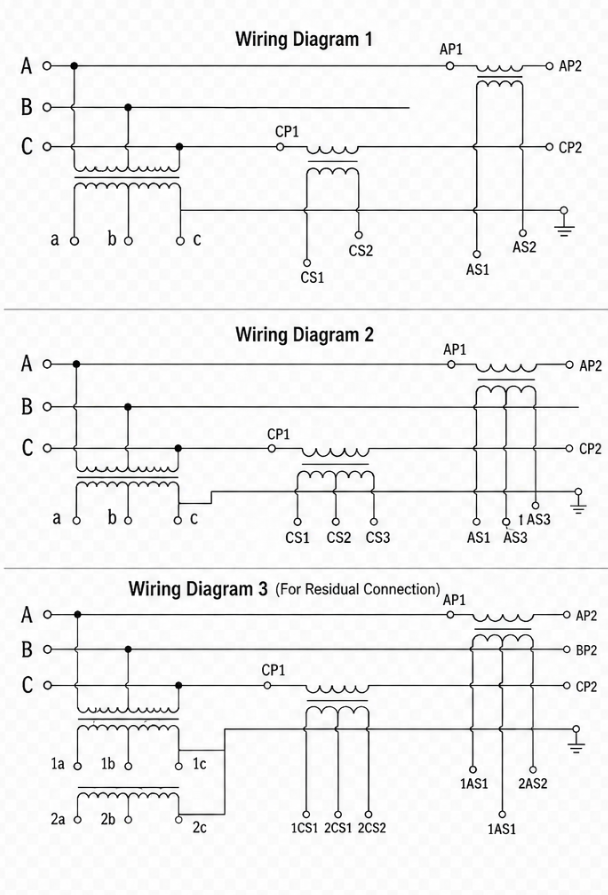

Sambungkan pendawaian sekunder mengikut penandaan terminal seperti yang ditunjukkan dalam rajah pendawaian. Asingkan litar metering dan perlindungan jika berkaitan. Saluran keluar kabel sekunder terletak di kotak keluar khas dengan terminal yang dilabel dengan jelas untuk sambungan yang selamat dan teratur.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih JLSZV2-6W untuk sistem 6kV atau JLSZV2-10W untuk sistem 10kV berdasarkan voltan rangkaian anda.
- Pilih Jenis Piawai untuk metering tenaga asas atau Jenis Kawalan Beban jika mengintegrasikan dengan sistem AMR/AMI atau tindak balas permintaan.
- Tentukan arus primer (contohnya, 100A, 200A, sehingga 600A) mengikut keperluan beban yang dijangka.
- Pilih kelas ketepatan PT: 0.2 untuk metering tahap pengebilan, atau 0.5/1.0 untuk aplikasi pemantauan umum.
- Sahkan kelas ketepatan CT: 0.2S/0.5S untuk metering pintar dan pengebilan, atau 0.5 untuk kegunaan industri piawai.
Soalan Lazim
Q1: Apakah ketinggian operasi maksimum untuk pengubah gabungan luar ini?
Ia beroperasi sehingga ketinggian 4500m tanpa memerlukan sebarang pengurangan kapasiti. Julat suhu persekitaran ialah -15°C hingga +55°C. Hubungi kami untuk spesifikasi projek ketinggian tinggi.
Q2: Kelas ketepatan manakah yang diperlukan untuk aplikasi pengebilan 10kV?
Pilih kelas 0.2 dengan output sekunder 2×20 VA untuk pengebilan hasil. Kelas 0.5 dan 1.0 juga tersedia untuk pengukuran umum. Sahkan keperluan VA sebenar dengan jurutera kami.
Q3: Bagaimanakah pengubah instrumen 6kV ini harus dipasang di luar bangunan?
Ia menyokong pemasangan pada tiang, kabinet metering, atau sub-stesen di sisi voltan tinggi. Unit ini memerlukan ruang lega tertentu untuk sambungan primer dan pendawaian sekunder. Ikuti kod elektrik tempatan untuk sambungan terminal pentanahan.
Q4: Bolehkah kadar arus primer disesuaikan untuk projek tertentu?
Model piawai menyokong kadar arus primer dari 7.5A hingga 600A. Konfigurasi nisbah tersuai tertakluk kepada pengesahan kilang. Sila sediakan rajah satu garisan anda untuk penilaian teknikal.
Q5: Adakah pengubah resin tuang ini mematuhi piawaian ujian antarabangsa?
Siri JLSZV2 mematuhi piawaian GB20840.4-2015. Tahap penebatan dinilai mencapai 7.2/32/60kV untuk model 6kV. Mohon laporan ujian jenis penuh untuk keperluan pematuhan wilayah anda.
Q6: Di manakah pengubah instrumen gabungan JLSZV2-10W boleh digunakan?
Ia direka untuk aplikasi metering dan perlindungan 10kV luar bangunan. Perumah resin epoksi tuang memberikan perlindungan berpenilaian IP terhadap cuaca luar. Hubungi pasukan jualan kami untuk panduan pemilihan khusus aplikasi.
