Resumen

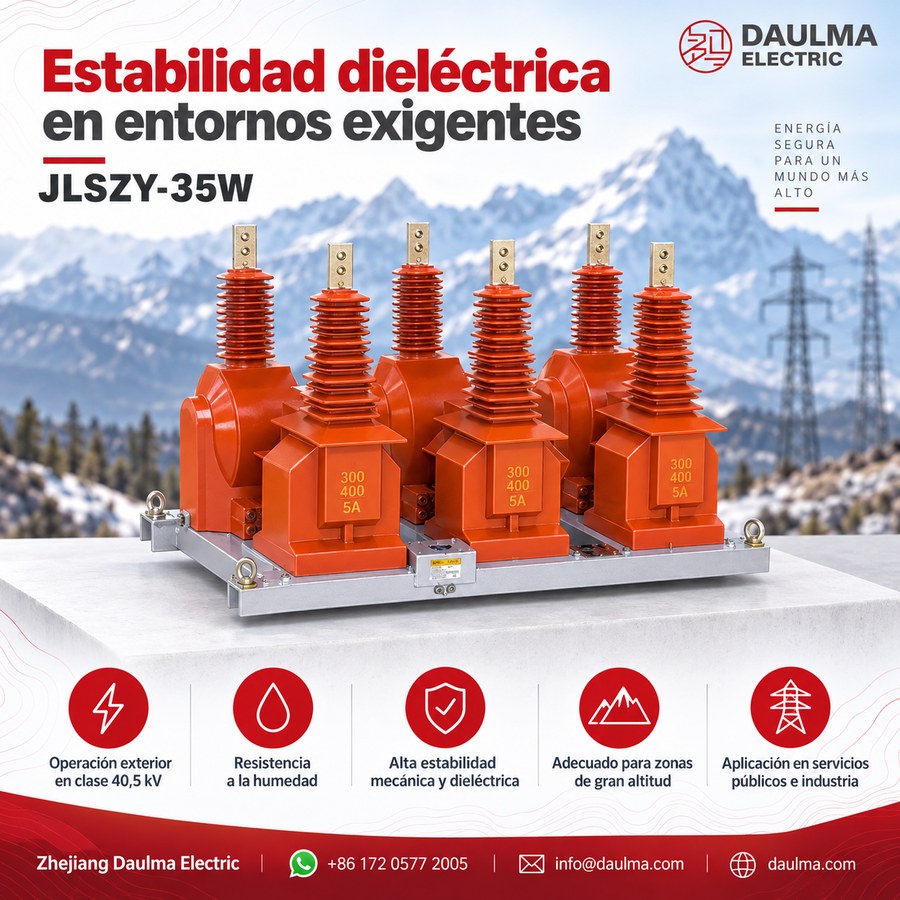

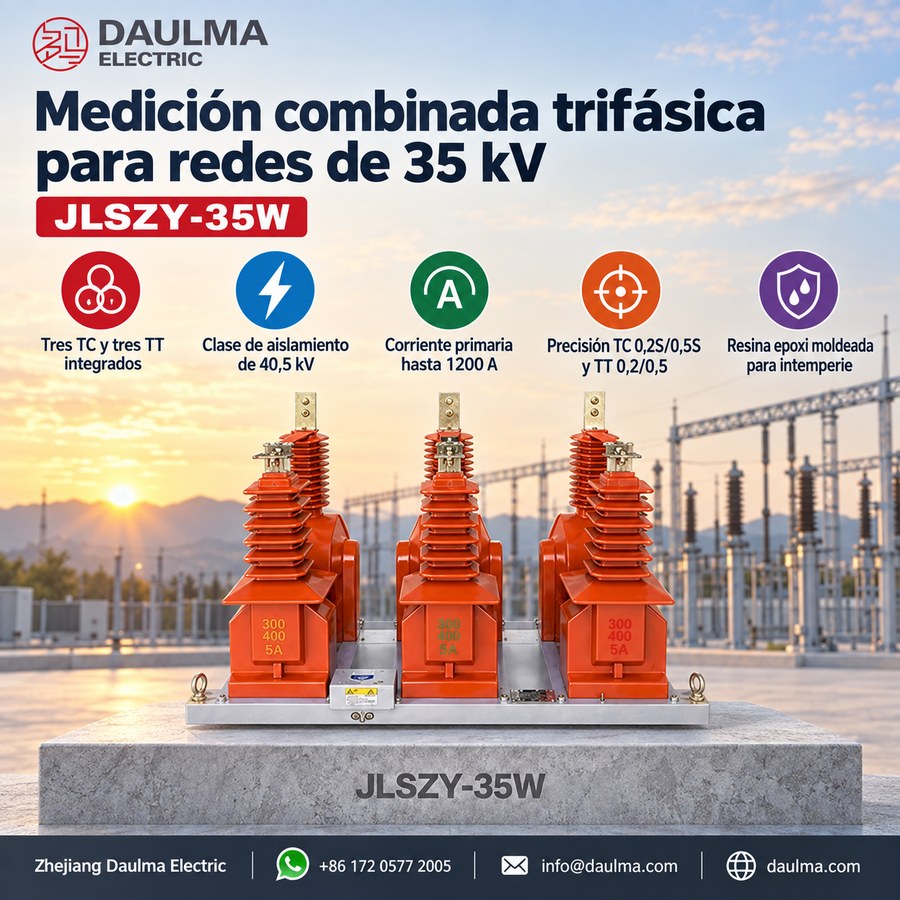

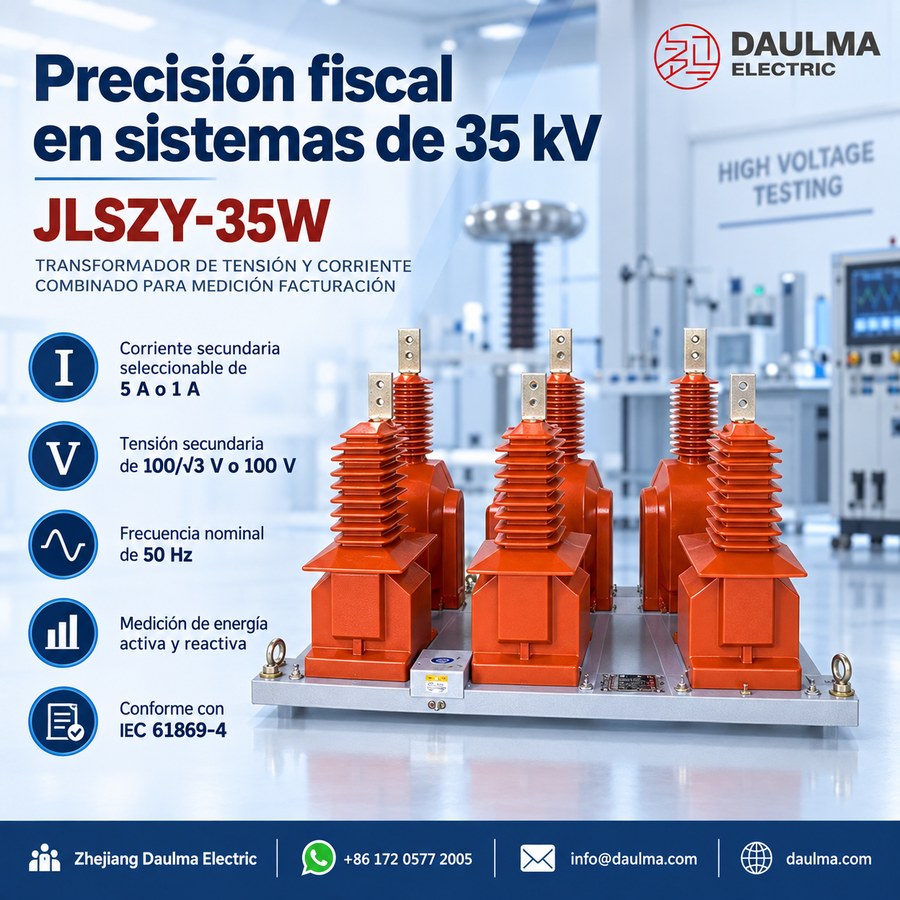

El JLSZY-35W es un transformador combinado trifásico de tres componentes diseñado para sistemas de distribución de media tensión de 35 kV. Cuenta con un diseño integrado que combina transformadores de intensidad (TC) y transformadores de tensión (TT) en un único conjunto de resina epoxi moldeada para intemperie, proporcionando señales precisas de intensidad y tensión para la medición de energía en alta tensión.
Diseñado para la medición fiscal en servicios públicos e industrias, admite la medición de energía activa y reactiva con un rendimiento de aislamiento mejorado, adecuado para aplicaciones de clase 40,5 kV. Desplegado habitualmente en puntos de medición de 35 kV a la intemperie —incluidas instalaciones sobre poste, subestaciones compactas y sistemas de medición de alta tensión del lado del usuario—, cumple con las normas IEC y GB relevantes para la precisión y la coordinación del aislamiento en entornos exteriores.
Resumen de valores nominales clave
| Parámetro | Valor |
|---|---|
| Tensión del sistema | 35kV |
| Nivel de aislamiento | 40.5kV |
| Rango de intensidad primaria | Hasta 1200A |
| Intensidad secundaria | 5A o 1A |
| Tensión secundaria | 100/√3 V o 100 V |
| Clase de precisión (TC) | 0.2S / 0.5S |
| Clase de precisión (TT) | 0.2 / 0.5 |
| Frecuencia | 50 Hz |
| Configuración de fases | Trifásico, tres componentes |
| Tipo de instalación | Exterior |
| Protección antirresonancia | Integrada |
| Material de aislamiento | Resina epoxi moldeada |
Construcción

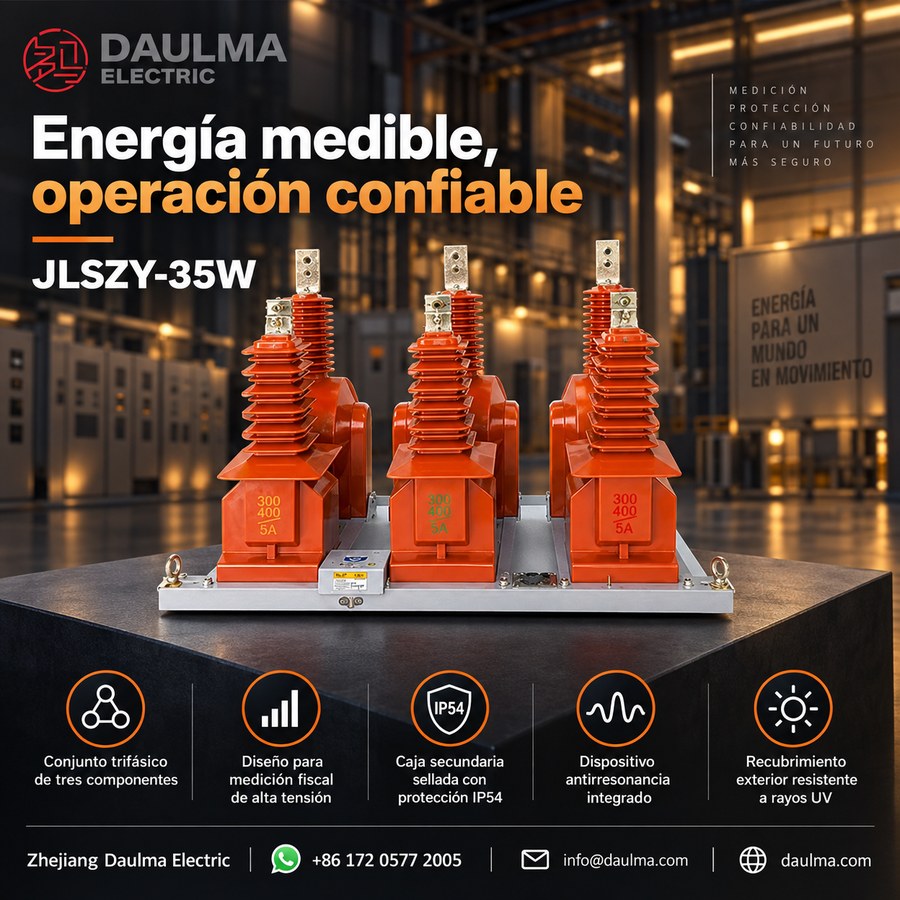

El JLSZY-35W está construido como un conjunto monolítico de resina epoxi moldeada, integrando tres transformadores de intensidad y tres transformadores de tensión en una única carcasa para intemperie. El núcleo y los devanados están totalmente encapsulados en resina epoxi de alta calidad, lo que proporciona una excelente resistencia mecánica, resistencia a la humedad y estabilidad dieléctrica a largo plazo. Los bornes primarios están diseñados para la conexión directa a líneas aéreas de 35 kV o terminaciones de cables, mientras que el cableado secundario se dirige a una caja de bornes sellada con protección IP54. Un dispositivo antirresonancia integrado está incorporado en la sección del transformador de tensión para suprimir la ferrorresonancia bajo condiciones de maniobra o fallo. Todas las superficies externas cuentan con un recubrimiento resistente a los rayos UV adecuado para una exposición prolongada a la intemperie.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Exterior sobre poste, caja de medición exterior, subestación compacta o punto de medición del lado del usuario
- Temperatura ambiente: -25°C a +55°C
- Altitud máxima: ≤ 4500m (no se requiere reducción de potencia)
- Tensión del sistema: 35kV (nivel de aislamiento máximo de 40,5kV)
- Puesta a tierra: Conecte el borne de puesta a tierra según los códigos eléctricos locales y las normas de medición
- Dispositivo antirresonancia: Asegure la conexión adecuada del dispositivo antirresonancia integrado en el circuito de neutro
Parámetros técnicos
El JLSZY-35W es un transformador combinado trifásico de tres componentes para intemperie, de resina epoxi moldeada, diseñado para sistemas de 35kV. Opera dentro de un rango de temperatura ambiente de -25°C a +55°C y a altitudes de hasta 4500m sin reducción de potencia. La unidad cumple con las normas GB20840.4-2015 e IEC 61869.4:2013 y admite intensidades primarias nominales desde 5A hasta 1200A.
Datos del transformador de tensión
| Tipo (Relación) |
Nivel de aislamiento nominal (kV) |
Clase de precisión / Potencia nominal de salida |
Potencia máx. de salida (VA) |
|---|---|---|---|
| 35/√3 / 0.1/√3 / 0.1/3 kV | 40.5/95/200 | 0.2 / 3P — 3×40 VA | 600 VA |
Datos del transformador de intensidad
| Intensidad primaria nominal (A) |
Nivel de aislamiento nominal (kV) |
Clase de precisión / Potencia nominal de salida |
Corriente térmica de corta duración |
Corriente dinámica |
|---|---|---|---|---|
| 5 – 600 | 40.5/95/185 | 0.2S — 3×15 VA | 80 × In | 200 × In |
| 750 – 800 | 40.5/95/185 | 0.2S — 3×15 VA | 80 kA | 200 kA |
| 1000 – 1200 | 40.5/95/185 | 0.2S — 3×15 VA | 80 kA | 200 kA |
Instalación y cableado
Diagrama de instalación
El transformador JLSZY-35W está diseñado para su instalación sobre poste o plataforma en sistemas trifásicos de 35kV. Asegure una distancia de seguridad adecuada alrededor de la unidad para el mantenimiento y la seguridad, y fírmela sólidamente utilizando los puntos de montaje proporcionados. Siga las normativas locales de la compañía eléctrica para la altura, orientación y puesta a tierra durante la instalación.
Diagrama de cableado
El diagrama de cableado muestra las marcas de los bornes tanto para los transformadores de intensidad (TC) como para los transformadores de tensión (TT). Confirme la secuencia de fases correcta en los bornes AP1/AP2, BP1/BP2 y CP1/CP2 antes de la energización. Los devanados secundarios de los TC nunca deben dejarse en circuito abierto durante el funcionamiento. Los secundarios de los TT suministran señales de tensión a los equipos de medición y monitorización, mientras que los secundarios de los TC proporcionan entradas de intensidad a los medidores de energía activa y reactiva. Todas las conexiones de puesta a tierra y de la caja de medidores deben cumplir estrictamente con el diagrama de cableado aprobado del proyecto. Además, verifique que el dispositivo antirresonancia esté instalado correctamente en el circuito de neutro para prevenir la ferrorresonancia.
Selección y preguntas frecuentes
Guía de selección
- Seleccione para sistemas de 35 kV (clase 40,5 kV) según los requisitos de tensión del sistema.
- Elija la intensidad primaria del TC de 5 A a 1200 A, segmentada en rangos de 5–600 A, 750–800 A y 1000–1200 A según las condiciones de carga.
- Especifique la intensidad secundaria del TC como 5 A o 1 A dependiendo de la compatibilidad del equipo de medición.
- Utilice la clase de precisión 0,2S del TC para aplicaciones de medición fiscal de alta precisión.
- Seleccione la relación del TT como 35/√3 / 0,1/√3 / 0,1/3 kV para coincidir con la tensión de la red y las especificaciones de entrada del medidor.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador combinado a gran altitud?
Sí, es apto para altitudes elevadas. El modelo JLSZY-35W opera hasta 4500m sin reducción de potencia. Consulte al fabricante para confirmar detalles de instalación en su proyecto.
Q2: ¿Qué normas internacionales cumple este equipo de 35kV?
Cumple con los estándares IEC 61869-4:2013 y GB20840.4-2015. Está fabricado en resina epoxi moldeada para intemperie. Solicite los certificados de calibración de fábrica al realizar el pedido.
Q3: ¿Cuáles son las intensidades primarias nominales disponibles?
Admite rangos desde 5A hasta 1200A. El nivel de aislamiento máximo es de 40,5kV para sistemas de 35kV. Especifique la relación exacta requerida para la verificación en fábrica.
Q4: ¿Cómo se conecta el dispositivo antirresonancia integrado?
Debe asegurarse la conexión adecuada en el circuito de neutro. Esto previene fallos en sistemas de 35kV con tensión de aislamiento de 40,5kV. Contacte a soporte técnico para el diagrama de cableado.
Q5: ¿Es posible solicitar relaciones de transformación a medida?
Sí, la fabricación admite configuraciones personalizadas. El rango de intensidad primaria abarca desde 5A hasta 1200A. Confirme las especificaciones técnicas exactas con nuestro equipo de ventas antes de la producción.
Q6: ¿Por qué elegir resina epoxi moldeada para intemperie?
Garantiza alta durabilidad en instalaciones exteriores sobre poste o subestaciones compactas. Soporta temperaturas ambiente de -25°C a +55°C. Consulte el catálogo completo de transformadores de medición para más detalles.
