Parameter teknikal

Keadaan Perkhidmatan

• Kedudukan pemasangan: Terpasang tiang luar, kotak metering luar, sub-stesen padat atau titik metering sisi pengguna
• Suhu persekitaran: -25°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tiada pengurangan kadar diperlukan)
• Voltan sistem: 35kV (tahap penebatan maksimum 40.5kV)
• Pentanahan: Sambungkan terminal pentanahan mengikut kod elektrik tempatan dan piawaian metering
• Peranti anti-resonans: Pastikan sambungan betul peranti anti-resonans bersepadu dalam litar neutral

Parameter Teknikal

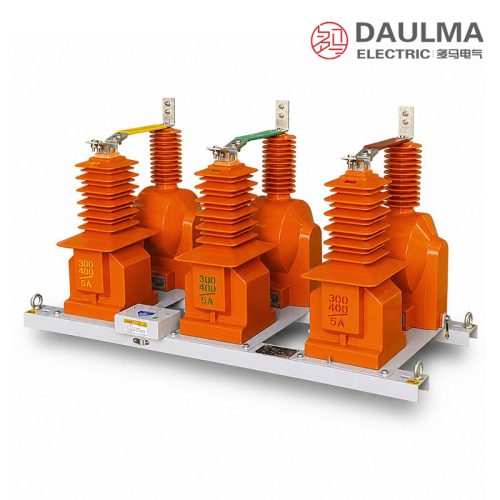

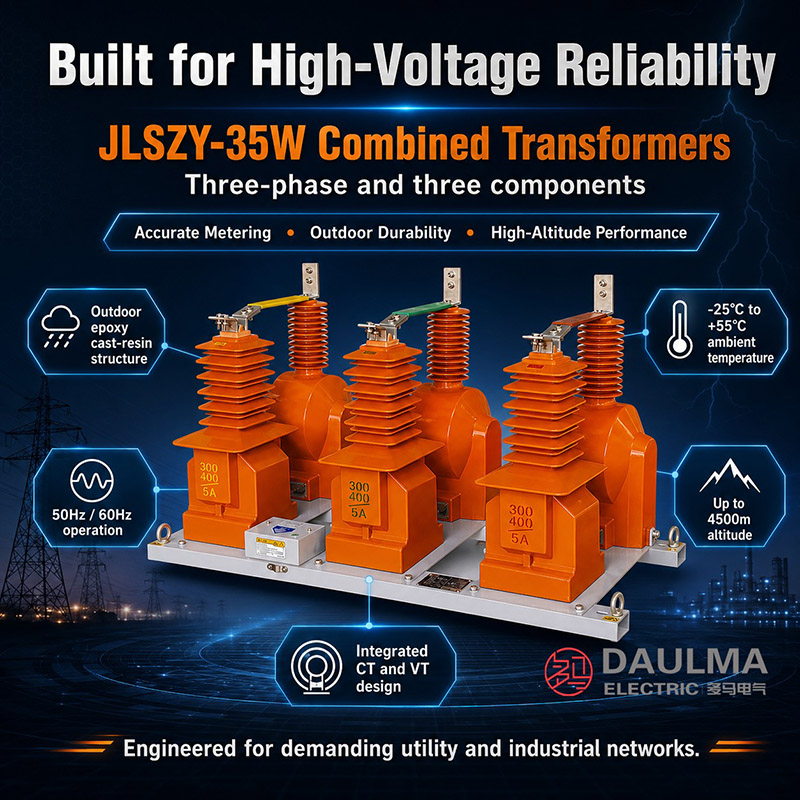

JLSZY-35W ialah pengubah gabungan tiga fasa, tiga komponen luar resin tuangan epoksi yang direka untuk sistem 35kV. Ia beroperasi dalam julat suhu persekitaran -25°C hingga +55°C dan pada ketinggian sehingga 4500m tanpa pengurangan kadar. Unit ini mematuhi piawaian GB20840.4-2015 dan IEC 61869.4:2013 dan menyokong penilaian arus primer dari 5A sehingga 1200A.

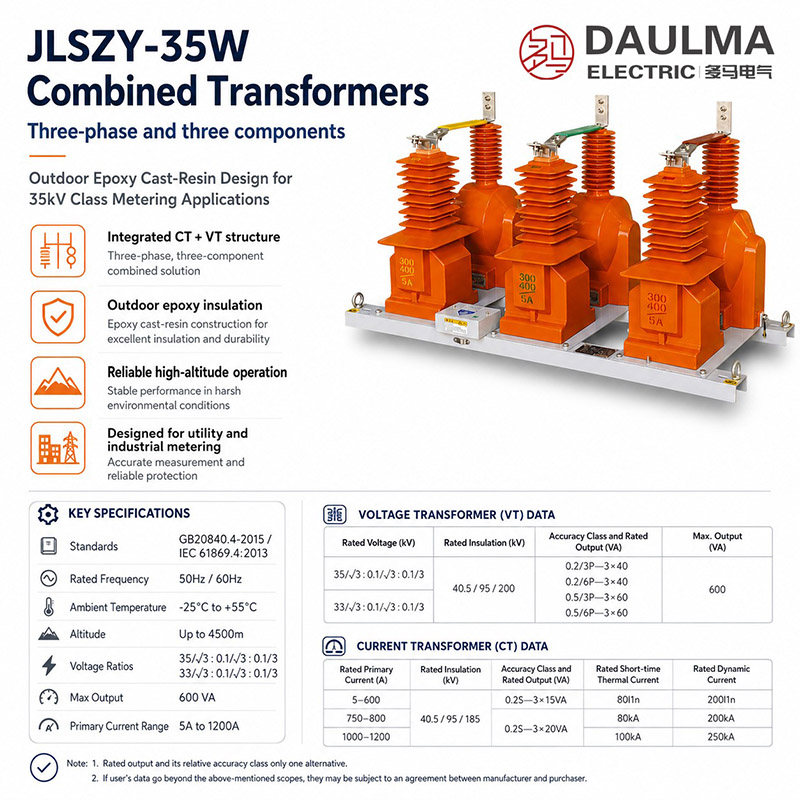

Data Pengubah Voltan

Data Pengubah Arus

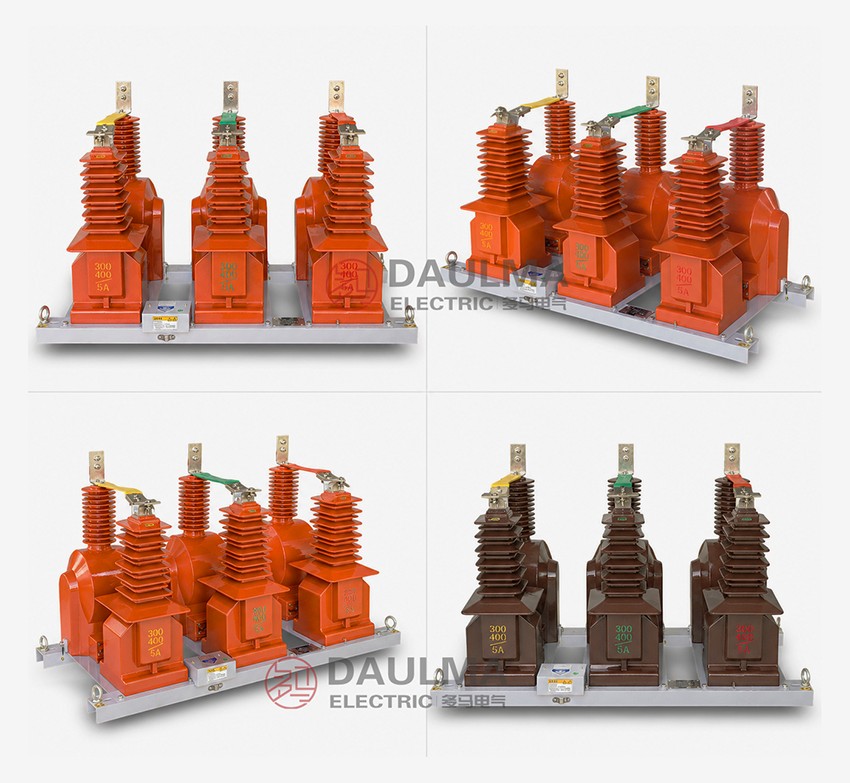

Pemasangan dan pendawaian

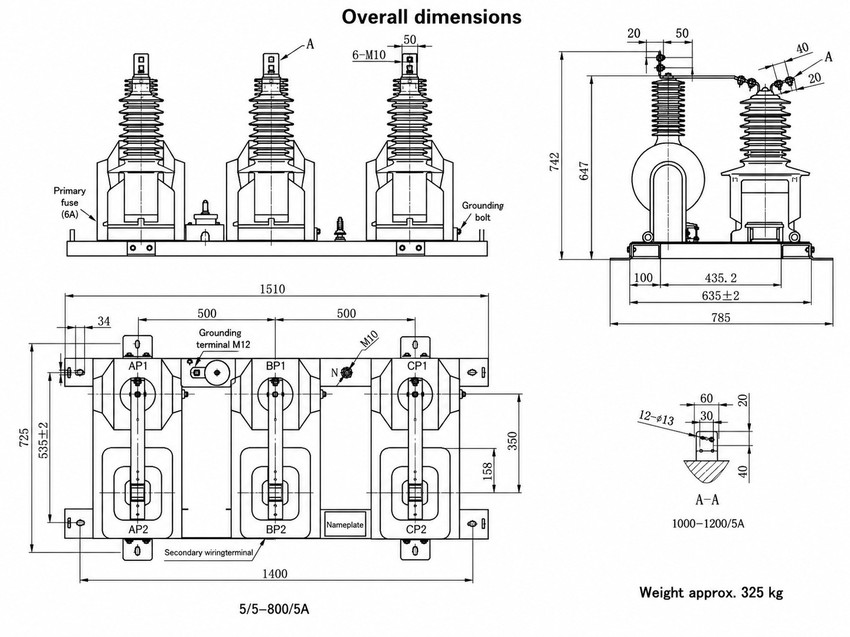

Rajah Pemasangan

Pengubah JLSZY-35W direka untuk pemasangan terpasang tiang atau platform dalam sistem tiga fasa 35kV. Pastikan jarak lega mencukupi di sekeliling unit untuk penyelenggaraan dan keselamatan, dan kukuhkannya dengan kuat menggunakan titik pemasangan yang disediakan. Ikuti peraturan utiliti tempatan untuk ketinggian, orientasi, dan pentanahan semasa pemasangan.

Rajah Pendawaian

Rajah pendawaian menunjukkan penandaan terminal untuk kedua-dua pengubah arus (CT) dan pengubah voltan (PT). Sahkan turutan fasa betul di terminal AP1/AP2, BP1/BP2, dan CP1/CP2 sebelum diberi tenaga. Belitan sekunder CT tidak boleh dibiarkan litar terbuka semasa operasi. Sekunder PT membekalkan isyarat voltan kepada peralatan metering dan pemantauan, manakala sekunder CT membekalkan input arus kepada meter tenaga aktif dan reaktif. Semua sambungan pentanahan dan kotak meter mesti mematuhi ketat rajah pendawaian projek yang diluluskan. Selain itu, sahkan bahawa peranti anti-resonans dipasang dengan betul dalam litar neutral untuk mencegah ferroresonans.

Pemilihan dan Soalan Lazim

Panduan Pemilihan

• Pilih untuk sistem 35kV (kelas 40.5kV) berdasarkan keperluan voltan sistem.
• Pilih arus primer CT dari 5A hingga 1200A, dibahagikan kepada julat 5–600A, 750–800A, dan 1000–1200A mengikut keadaan beban.
• Tentukan arus sekunder CT sama ada 5A atau 1A bergantung pada kesesuaian peralatan metering.
• Gunakan kelas ketepatan CT 0.2S untuk aplikasi metering hasil berketepatan tinggi.
• Pilih nisbah PT sebagai 35/√3 / 0.1/√3 / 0.1/3 kV untuk sepadan dengan spesifikasi voltan rangkaian dan input meter.

Soalan Lazim

Q1: Bagaimana saya memilih model JLSZY-35W yang sesuai untuk aplikasi metering 35kV tahap hasil, dan apakah kombinasi kelas ketepatan yang diperlukan oleh piawaian kawal selia?

Untuk metering hasil utiliti pada sistem 35kV, tentukan JLSZY-35W dengan kelas ketepatan CT 0.2S dan kelas ketepatan PT 0.2. Penamaan 0.2S (mengikut IEC 61869-2 dan GB/T 20840.2) memastikan ralat arus ≤±0.2% pada 20–120% arus primer dinilai dan mengekalkan ketepatan sehingga 1% arus dinilai—penting untuk tapak industri atau komersial beban rendah. Kelas 0.2 PT menjamin ralat voltan ≤±0.2% merentasi 80–120% voltan dinilai. Sahkan bahawa pihak berkuasa metering tempatan anda (contohnya kod grid nasional atau utiliti bersijil ISO) mewajibkan 0.2S/0.2; sesetengah rantau menerima 0.5S/0.5 untuk aplikasi bukan hasil. Sentiasa padankan beban sekunder (contohnya, 15 VA untuk CT, 40 VA setiap fasa untuk PT) dengan impedans input meter anda untuk mengelakkan penurunan ketepatan.

Q2: Apakah perbezaan utama antara JLSZY-35W dan pemasangan CT+PT berasingan di titik metering luar 35kV, dan bilakah saya harus memilih unit gabungan?

JLSZY-35W menggabungkan tiga CT dan tiga PT ke dalam satu perumahan resin tuangan epoksi, mengurangkan jejak ruang, kerumitan pemasangan, dan ketidakkonsistenan pentanahan berbanding unit diskret. Ia sesuai untuk metering terpasang tiang atau sub-stesen padat di mana ruang terhad dan penyegerakan fasa mesti dikekalkan. Walau bagaimanapun, CT dan PT berasingan menawarkan kelenturan lebih besar dalam padanan beban, pemilihan nisbah, dan penggantian semasa penyelenggaraan. Pilih JLSZY-35W apabila: (1) rekabentuk sistem mengutamakan kebolehpercayaan melalui pengurangan titik sambungan; (2) perlindungan anti-resonans diperlukan (bersepadu dalam JLSZY-35W tetapi sering luaran dalam persediaan diskret); dan (3) spesifikasi projek memerlukan pematuhan dengan IEC 61869-4 untuk pengubah instrumen gabungan. Elakkan jika pertumbuhan beban masa depan mungkin melebihi arus primer 1200A atau jika teras CT ketepatan dwiganda (contohnya, 0.2S untuk metering + 5P20 untuk perlindungan) diperlukan—model ini hanya menyokong ketepatan gred metering.

Q3: Apakah ralat pemasangan kritikal yang biasanya menjejaskan prestasi atau keselamatan JLSZY-35W, dan bagaimana ia boleh dielakkan?

Tiga ralat lazim termasuk: (1) meninggalkan litar terbuka sekunder CT semasa pengkomisenan atau penyelenggaraan—ini menghasilkan voltan berlebihan tahap kV berbahaya akibat ketepuan teras; sentiasa pintas terminal CT sebelum memutuskan meter; (2) salah pendawaian peranti anti-resonans dalam litar neutral PT, yang menjadikan penekanan ferroresonans tidak berkesan—sahkan kesinambungan antara terminal neutral dan bumi mengikut rajah pendawaian; (3) pentanahan tidak mencukupi bagi perumahan pengubah atau litar sekunder, menyebabkan hanyutan pengukuran atau bahaya keselamatan. Amalan terbaik: gunakan alat kawalan kilas untuk sambungan terminal primer (biasanya 25–30 N·m), sahkan turutan fasa (A-B-C) di AP1/BP1/CP1 sebelum diberi tenaga, dan kekalkan jarak ≥300 mm di sekeliling unit untuk keselamatan denyar arka mengikut IEEE C37.20.2. Sentiasa putuskan bekalan dan pasang bumi sementara sebelum mengendalikan pendawaian sekunder.

Q4: Bagaimana output dinilai (beban) dan kelas ketepatan berinteraksi dalam JLSZY-35W, dan apakah yang berlaku jika meter yang disambung melebihi penilaian VA yang ditentukan?

CT JLSZY-35W dinilai pada 3×15 VA setiap teras pada ketepatan 0.2S, bermaksud jumlah impedans meter yang disambung, pendawaian, dan blok ujian tidak boleh melebihi 0.6 Ω (untuk sekunder 5A) atau 15 Ω (untuk 1A). Begitu juga, PT menyokong 3×40 VA pada kelas 0.2. Melebihi beban ini meningkatkan ralat komposit melebihi had—contohnya, beban 25 VA pada CT dinilai 15 VA boleh merosakkan ketepatan daripada 0.2S kepada >0.5%, melanggar keperluan metering hasil. Untuk mengurangkan: kira jumlah impedans gelung (R_wayar + R_meter), pilih output sekunder 1A untuk larian kabel panjang (>20 m) untuk mengurangkan kehilangan I²R, dan gunakan kabel berpasangan berpilin berperisai dengan keratan rentas ≤1 mm² untuk meminimumkan induktans. Jangan anggap “input meter = beban”; sertakan rintangan sentuh dan impedans fius dalam pengiraan.

Q5: Apakah langkah penyelenggaraan dan penyelesaian masalah yang disyorkan untuk JLSZY-35W dalam persekitaran luar keras, dan bagaimana tanda kegagalan awal boleh dikesan?

Walaupun unit resin tuangan epoksi seperti JLSZY-35W sebahagian besarnya bebas penyelenggaraan, pemeriksaan tahunan disyorkan di zon pantai (kemasinan tinggi) atau industri (dedahan kimia). Periksa: (1) penjejakan permukaan atau pengapur UV pada perumahan—menunjukkan kemerosotan penebatan; (2) perkakasan pemasangan longgar menyebabkan tekanan mekanikal; (3) kemasukan kelembapan dalam kotak terminal IP54 (periksa gasket dan lubang saliran). Secara elektrikal, lakukan ujian nisbah dan kekutuban setiap 5 tahun atau selepas kejadian kerosakan menggunakan penganalisis CT/PT mudah alih. Peningkatan mendadak dalam arus pengujaan (>10% sisihan daripada garis asas) mencadangkan kerosakan teras. Jika bacaan meter menunjukkan kWh tidak seimbang walaupun beban seimbang, sahkan ketepuan CT melalui imej terma di bawah beban puncak—pemanasan setempat mungkin menunjukkan beban salah atau litar pintas dalaman.

Q6: Bagaimana ketinggian sehingga 4500m mempengaruhi prestasi penebatan JLSZY-35W, dan mengapa tiada pengurangan kadar diperlukan berbeza dengan alternatif berpenebat udara?

Berbeza dengan pengubah berpenebat udara atau berisi minyak, JLSZY-35W menggunakan penebatan resin epoksi pepejal, yang tidak bergantung pada tekanan atmosfera. Tahap Penebatan Asas (BIL) 200 kV (untuk kelas 40.5 kV) dicapai melalui bahan dielektrik homogen, menghapuskan risiko korona walaupun pada 4500m di mana ketumpatan udara jatuh ~40%. Unit berpenebat udara biasanya memerlukan pengurangan voltan 1.1–1.2× di atas 1000m mengikut IEC 60071, tetapi rekabentuk JLSZY-35W mematuhi Klausul 5.3 IEC 61869-4 untuk operasi ketinggian tinggi tanpa pelarasan. Sahkan jarak renget (≥850 mm untuk 40.5 kV dalam kelas pencemaran III) kekal mencukupi—resin epoksi secara semula jadi memberikan rintangan penjejakan unggul berbanding porselin.

Q7: Apabila membeli JLSZY-35W untuk projek antarabangsa, apakah pilihan penyesuaian yang tersedia, dan bagaimana masa tunggu berbanding model piawai?

Unit piawai JLSZY-35W (nisbah PT 35/√3 : 0.1/√3 : 0.1/3 kV, ketepatan 0.2S/0.2, sekunder 5A) biasanya dihantar dalam 6–8 minggu. Penyesuaian termasuk: (1) arus primer CT di luar julat piawai (contohnya, 630A)—menambah 2–3 minggu; (2) output sekunder 1A—tiada kesan masa tunggu; (3) nisbah PT alternatif (contohnya, 100 V fasa-ke-fasa berbanding 100/√3 V fasa-ke-neutral)—memerlukan rekabentuk semula teras, menambah 4+ minggu; (4) julat suhu lanjutan (-40°C) atau kelas pencemaran lebih tinggi (IV)—mungkin dilanjutkan kepada 10 minggu. Untuk projek mematuhi IEC, minta laporan ujian mengikut IEC 61869-4 (ujian jenis, rutin, dan khas). Elakkan penggantian “setara” daripada pembekal tidak bersijil—sahkan sijil ISO 9001 kilang dan sijil ujian jenis bertarikh dalam tempoh 5 tahun.

Q8: Bagaimana penilaian arus haba dan dinamik jangka pendek JLSZY-35W ditafsirkan apabila menyelaras dengan peranti perlindungan hulu dalam rangkaian 35kV?

CT JLSZY-35W tahan 80×In (untuk In ≤600A) atau 80 kA (untuk In ≥750A) selama 1 saat secara haba, dan 200×In atau 200 kA secara dinamik. Nilai ini menentukan arus kerosakan maksimum yang boleh ditahan unit tanpa kerosakan mekanikal atau haba. Apabila memilih pemutus litar hulu atau fius, pastikan: (1) arus kerosakan prospektif di titik pemasangan tidak melebihi penilaian ini; (2) masa pembersihan perlindungan ≤1 saat untuk kekal dalam had haba. Sebagai contoh, pada suapan 35kV dengan arus kerosakan tersedia 63 kA, JLSZY-35W dengan penilaian primer 1000A (dinilai untuk 80 kA haba) boleh diterima—tetapi sahkan dengan data kajian rangkaian sebenar. Nota: penilaian ini hanya terpakai kepada bahagian CT; bahagian PT dilindungi oleh fius primer (biasanya 0.5–2 A) dan tidak dinilai untuk arus kerosakan tinggi.

Frequently Asked Questions

Q1: Bolehkah pengubah gabungan 35kV ini dipasang di kawasan ketinggian tinggi?

Ya, ia beroperasi tanpa pengurangan kadar sehingga ketinggian 4500m. Unit ini direka untuk suhu -25°C hingga +55°C. Sila sahkan spesifikasi persekitaran dengan pihak kilang.

Q2: Bagaimanakah cara mengendalikan peranti anti-resonans semasa pemasangan?

Pastikan sambungan peranti anti-resonans bersepadu dalam litar neutral adalah betul. Ini mencegah ferresonans dalam sistem 35kV. Rujuk kod elektrik tempatan untuk pengendalian pentanahan.

Q3: Apakah kelas ketepatan untuk output pengubah voltan?

Ia menawarkan kelas ketepatan 0.2 dan 3P dengan output dinilai 3×40 VA. Output maksimum adalah 600 VA pada tahap penebatan 40.5kV. Hubungi kami untuk pengesahan beban.

Q4: Adakah produk ini mematuhi piawaian IEC terkini?

Ya, ia direka mengikut piawaian GB20840.4-2015 dan IEC 61869.4:2013. Pensijilan dan laporan ujian kilang tertakluk kepada pengesahan projek. Sila hubungi untuk butiran dokumentasi.

Q5: Bolehkah nisbah arus primer disesuaikan untuk projek tertentu?

Ya, ia menyokong penilaian arus primer dari 5A sehingga 1200A. Spesifikasi nisbah arus dan voltan tertakluk kepada pengesahan kejuruteraan. Hubungi pasukan jualan untuk penyesuaian.

Q6: Apakah aplikasi utama pengubah gabungan tiga fasa ini?

Ia digunakan untuk metering luar, sub-stesen padat, dan titik metering sisi pengguna pada sistem 35kV. Reka bentuk resin epoksi tuangan sesuai untuk pemasangan luar. Sahkan keperluan tapak dengan jurutera.

Q7: Berapakah tahap penebatan maksimum untuk sistem 35kV?

Tahap penebatan maksimum dinilai pada 40.5kV dengan ujian 95/200kV. Ini memastikan operasi selamat dalam sistem voltan 35kV. Sahkan keperluan penebatan khusus dengan jurutera kami.
