Descripción general

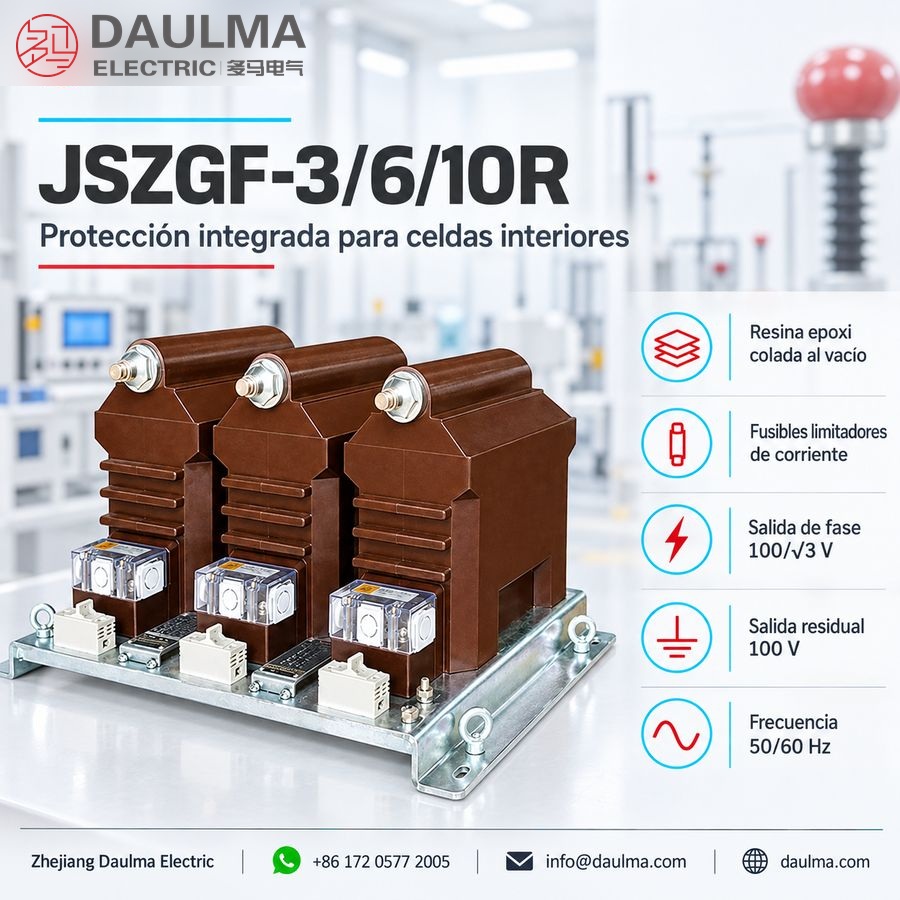

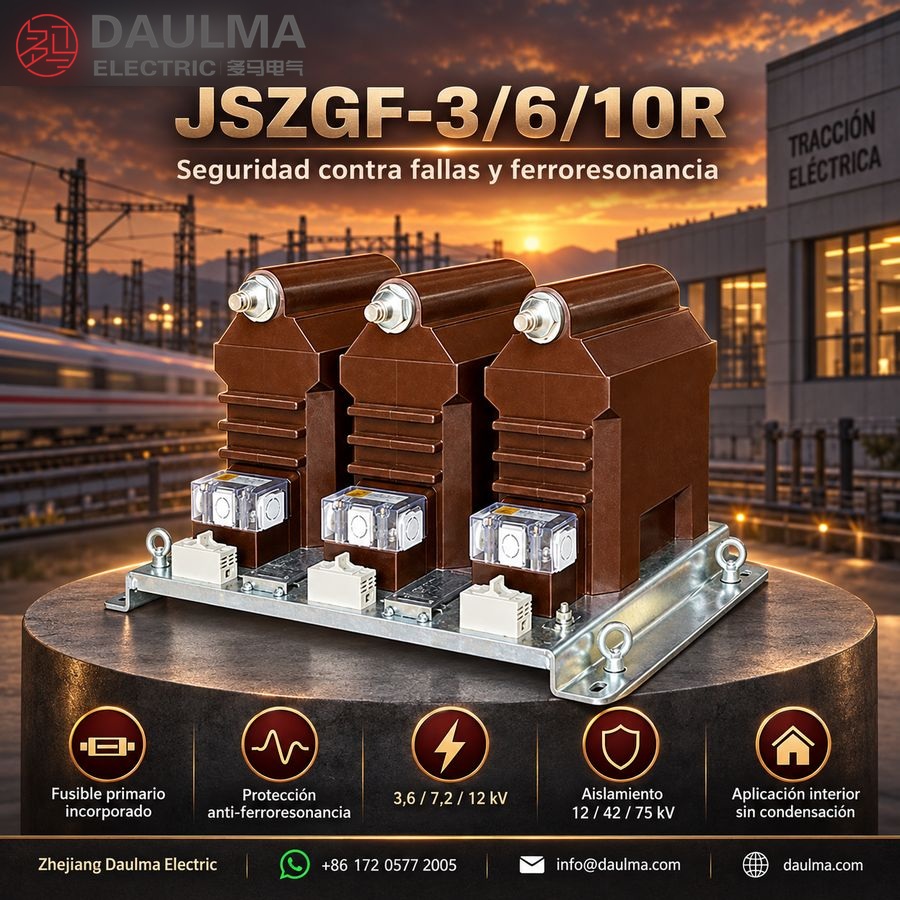

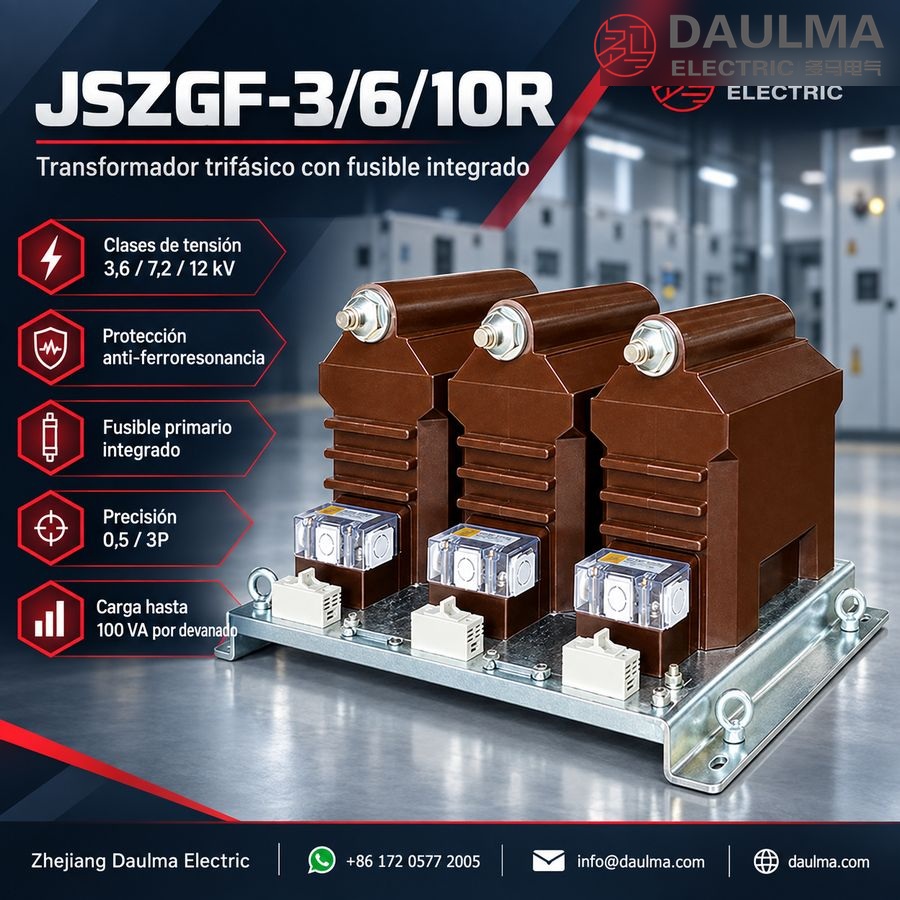

El JSZGF-3/6/10R es un transformador de tensión trifásico con fusible e incorporación anti-ferroresonancia, diseñado para uso interior en celdas de media tensión de 3,6 kV, 7,2 kV y 12 kV. Cuenta con aislamiento de resina epoxi colada, lo que proporciona alta rigidez dieléctrica y estabilidad mecánica en aplicaciones de celdas compactas.
Fabricado conforme a la norma IEC 61869, este transformador entrega señales secundarias de tensión precisas para medición, monitoreo, detección de tensión residual y protección mediante relés. Su fusible primario integrado y su diseño anti-ferroresonancia lo hacen adecuado para sistemas que requieren operación fiable durante fallas a tierra y condiciones transitorias.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 3,6 kV / 7,2 kV / 12 kV |
| Nivel de aislamiento (Um/kV) | 3,6/25/40 o 12/42/75 |
| Tensión primaria | 3,6 kV, 7,2 kV o 12 kV (línea-línea) |
| Tensión secundaria | 100/√3 V (fase-neutro), 100 V (residual) |
| Clase de exactitud | 0,5 / 3P o según especificación |
| Carga nominal | Hasta 100 VA por devanado |
| Frecuencia | 50 Hz o 60 Hz |
| Corriente nominal del fusible primario | Integrado, coordinado con la potencia del transformador de tensión |
| Configuración de fases | Trifásico con delta abierta para tensión residual |
| Material aislante | Resina epoxi colada |
| Ambiente de aplicación | Interior, sin condensación |
| Cumplimiento de normas | Serie IEC 61869 |
Construcción
El JSZGF-3/6/10R se construye con una carcasa totalmente encapsulada en resina epoxi colada, garantizando un excelente rendimiento de aislamiento, resistencia a la humedad y robustez mecánica. El núcleo y los devanados se colan al vacío en resina epoxi bajo condiciones controladas, eliminando huecos de aire y mejorando la resistencia a descargas parciales. Los devanados primarios incluyen fusibles limitadores de corriente integrados dentro del mismo cuerpo colado, proporcionando protección coordinada contra fallas internas. El diseño anti-ferroresonancia incorpora parámetros optimizados del circuito magnético para suprimir sobretensiones resonantes durante eventos de falla monofásica a tierra. Las bornas para conexiones secundarias son accesibles desde la parte frontal o superior, según la disposición de la celda, y están claramente identificadas para salidas de fase y residual. La unidad está diseñada para montaje seguro en compartimentos estándar de transformadores de tensión en celdas metálicas interiores blindadas o cerradas.
Parámetros técnicos
Condiciones de servicio
- Temperatura ambiente: -25 °C a +40 °C
- Ambiente de instalación: Instalación en celdas interiores
- Altitud: No especificada en la fuente (se asume estándar ≤1000 m salvo acuerdo contrario)
- Humedad: No especificada explícitamente en la fuente
- Distancia de fuga superficial: Cumple con los requisitos de la clase de contaminación II
Parámetros técnicos
El JSZGF-3/6/10R es un transformador de tensión trifásico con fusible y diseño anti-ferroresonancia, con aislamiento de resina epoxi colada para interiores, diseñado para clases de tensión nominal de 3,6 kV, 7,2 kV y 12 kV. Opera a 50 Hz o 60 Hz dentro de un rango de temperatura ambiente de -25 °C a +40 °C y cumple con las normas GB20840.3-2013 e IEC61869-3:2011.
Datos del transformador de tensión
| Tipo | Tensión nominal (kV) |
Tipo (Relación) |
Clase de exactitud (Protección/ Medición) |
Potencia nominal (VA) |
Nivel de aislamiento nominal (kV) |
|---|---|---|---|---|---|
| JSZGF-3R | 3,6 | 3000/√3 / 0,1/√3 / 0,1/3 | 0,2/6P(3P)—20/100 0,5/6P(3P)—30/100 1/6P(3P)—100/100 |
500 | 3,6/25/40 |
| JSZGF-6R | 7,2 | 6000/√3 / 0,1/√3 / 0,1/3 | 0,2/6P(3P)—20/100 0,5/6P(3P)—30/100 1/6P(3P)—100/100 |
500 | 7,2/30/60 |
| JSZGF-10R | 12 | 10000/√3 / 0,1/√3 / 0,1/3 | 0,2/6P(3P)—20/100 0,5/6P(3P)—30/100 1/6P(3P)—100/100 |
500 | 12/42/75 |
| JSZGF-6R | 7,2 | 6000/√3 / 0,1/√3 / 0,1/√3 / 0,1/3 | 0,2/0,5/6P(3P)—10/15/100 | 500 | 7,2/30/60 |
| JSZGF-10R | 12 | 10000/√3 / 0,1/√3 / 0,1/√3 / 0,1/3 | 0,2/0,5/6P(3P)—10/15/100 | 500 | 12/42/75 |
Notas técnicas:
- La potencia nominal y su clase de exactitud correspondiente se suministran como una única combinación seleccionada.
- Si los parámetros requeridos exceden el rango indicado, deben confirmarse mediante acuerdo entre fabricante y comprador.
- Frecuencia nominal: 50 Hz o 60 Hz.
- El transformador debe seleccionarse según la clase de tensión de la celda, la relación de tensión y los requisitos del devanado secundario.
Instalación y cableado
Diagrama de instalación
La serie JSZGF-3/6/10R debe instalarse conforme al plano dimensional aprobado, diagrama de cableado y disposición de la celda. La unidad presenta una estructura trifásica integrada de resina colada con elementos fusibles incorporados, múltiples bornes primarios y terminales secundarios agrupados. Asegúrese de la alineación correcta con las dimensiones de referencia de la base y mantenga la separación de fases requerida durante el montaje.
Selección y preguntas frecuentes
Guía de selección
- Relación e aislamiento: seleccione JSZGF-3R, -6R o -10R según la relación fase-tierra indicada y el nivel de aislamiento correspondiente: 3,6/25/40 kV, 7,2/30/60 kV o 12/42/75 kV.
- Paquete de devanados: elija un devanado de medida más protección residual, o la versión dual de medida para 6/10 kV cuando se requiera separación entre medición y monitoreo.
- Exactitud y carga: utilice clase 0,2, 0,5 o 1 para medición y 3P o 6P a 100 VA para protección; 500 VA es el límite térmico.
- Verifique la función anti-ferroresonancia: proporcione datos del sistema sobre puesta a tierra, capacitancia y condiciones de maniobra, ya que no existe una curva universal de supresión publicada.
- Apruebe datos del fusible e instalación: confirme el fusible de 0,5 A / 50 kA, espacio para reemplazo, diagrama de bornes, factor de tensión, puesta a tierra, rango ambiental y plano de la celda.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión en exteriores?
No, está diseñado exclusivamente para celdas interiores. Su aislamiento de resina epoxi cumple con la clase de contaminación II. Consulte opciones exteriores si su proyecto lo requiere.
Q2: ¿Cuál clase de exactitud se usa para protección?
Selecciona la clase 6P o 3P para circuitos de protección. Estos modelos ofrecen potencias nominales de hasta 100 VA en el devanado secundario. Confirme la relación exacta según su sistema.
Q3: ¿Cuáles estándares internacionales cumple este equipo trifásico?
Cumple con los estándares IEC 61869-3:2011 y la norma GB20840.3-2013. Esta certificación garantiza su uso en sistemas de 3,6 a 12 kV. Solicite los certificados de fábrica para su licitación.
Q4: ¿Cómo previene este modelo los problemas de ferroresonancia?
Incorpora un diseño interno con fusibles y circuitos amortiguadores específicos. Esto elimina las sobretensiones transitorias en sistemas de media tensión de 50 Hz o 60 Hz. Especifique la frecuencia de su red al ordenar.
Q5: ¿Cuáles pruebas de fábrica se realizan antes del envío?
Las pruebas de rutina y tipo están sujetas a confirmación según el pedido. Se realizan verificaciones básicas de aislamiento y relación de transformación. Contacte con ventas para el protocolo específico.
Q6: ¿Dónde se instala principalmente este transformador de tensión?
Se utiliza en celdas de distribución de media tensión para medición y protección. Su rango abarca desde 3,6 kV hasta 12 kV en instalaciones industriales. Verifique las dimensiones exactas con nuestro equipo técnico.
