Descripción general

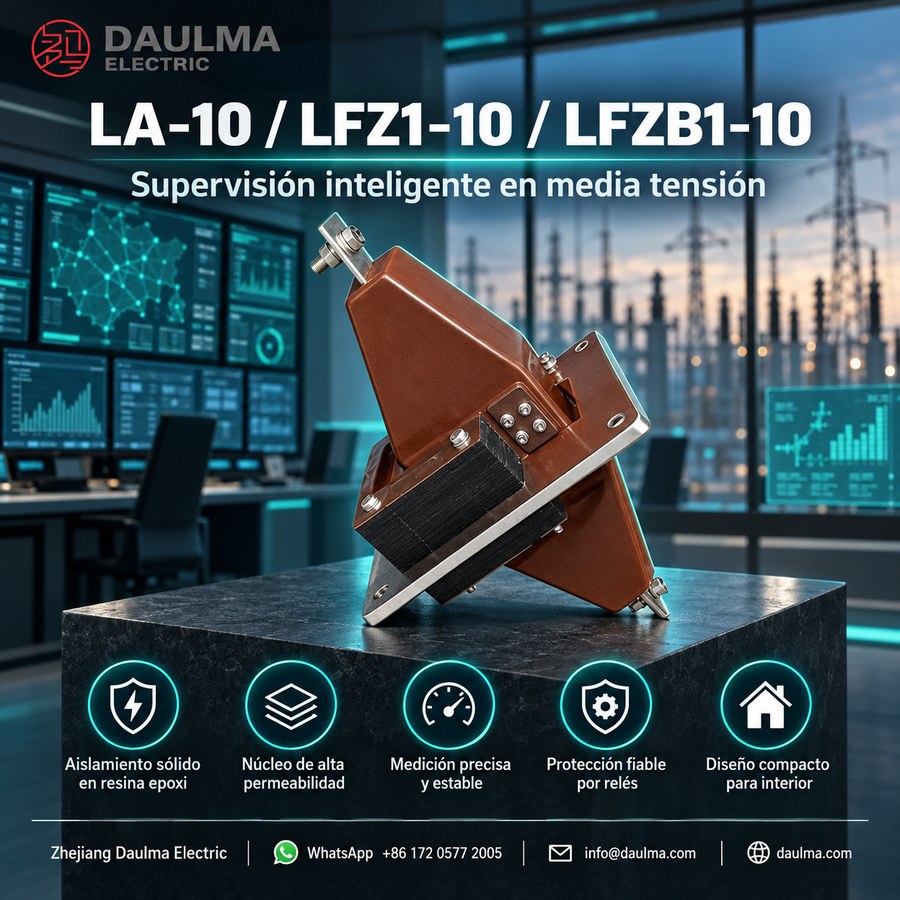

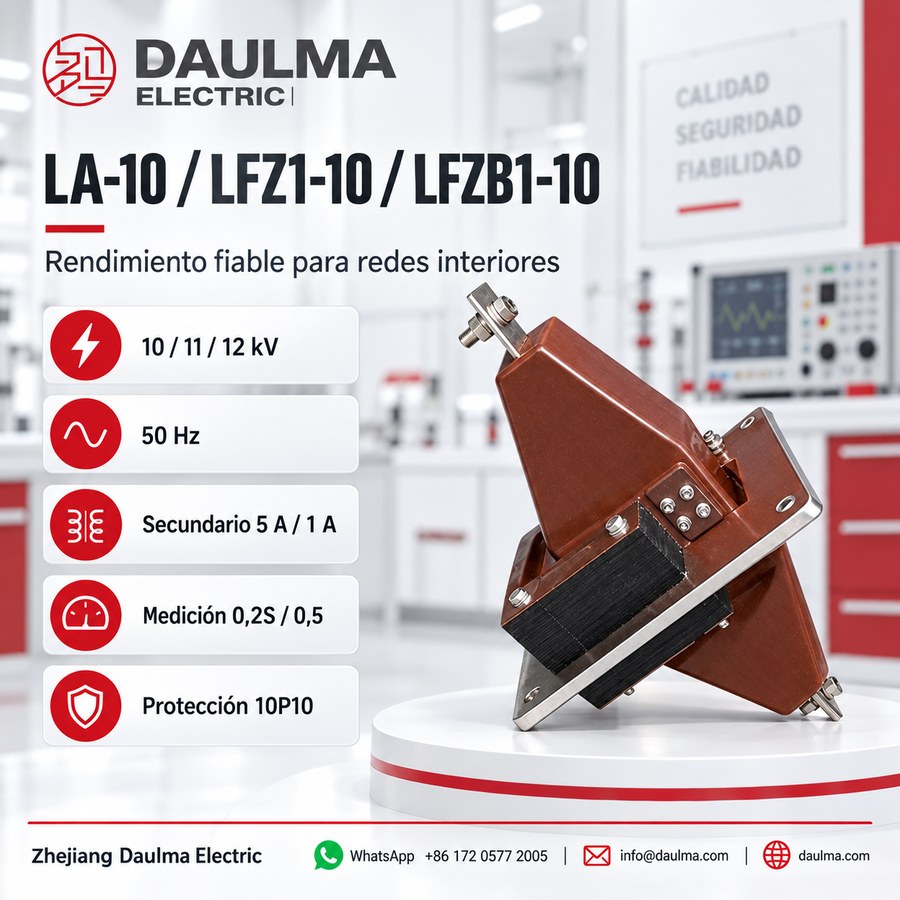

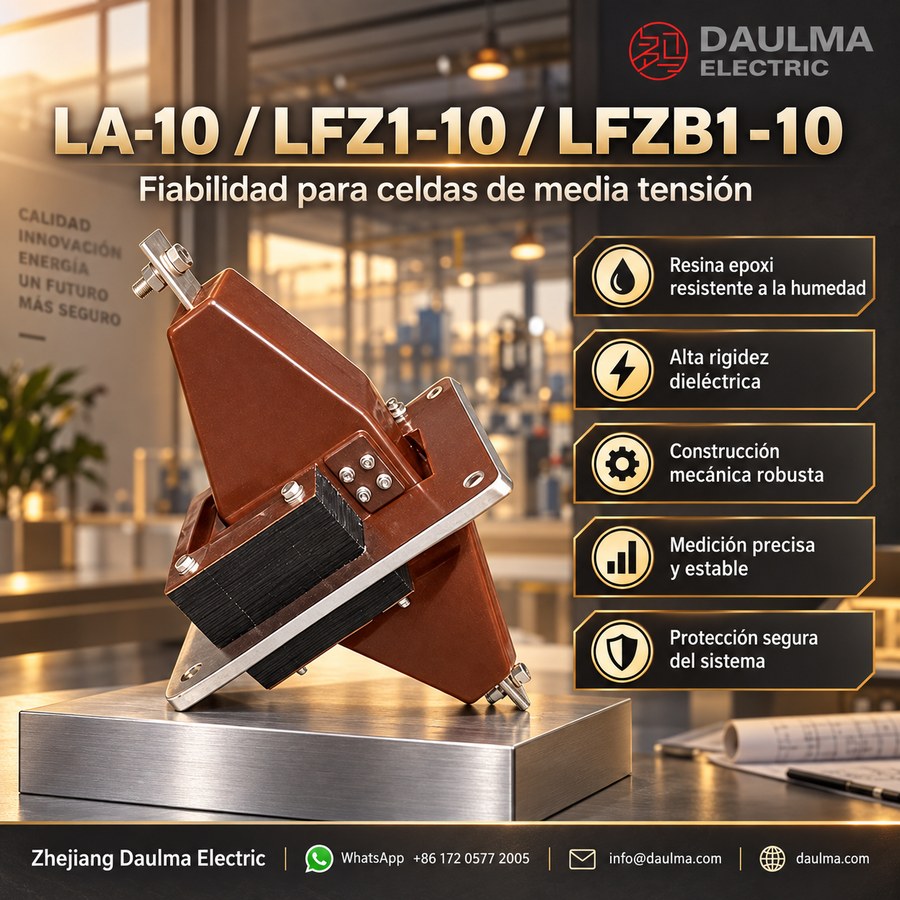

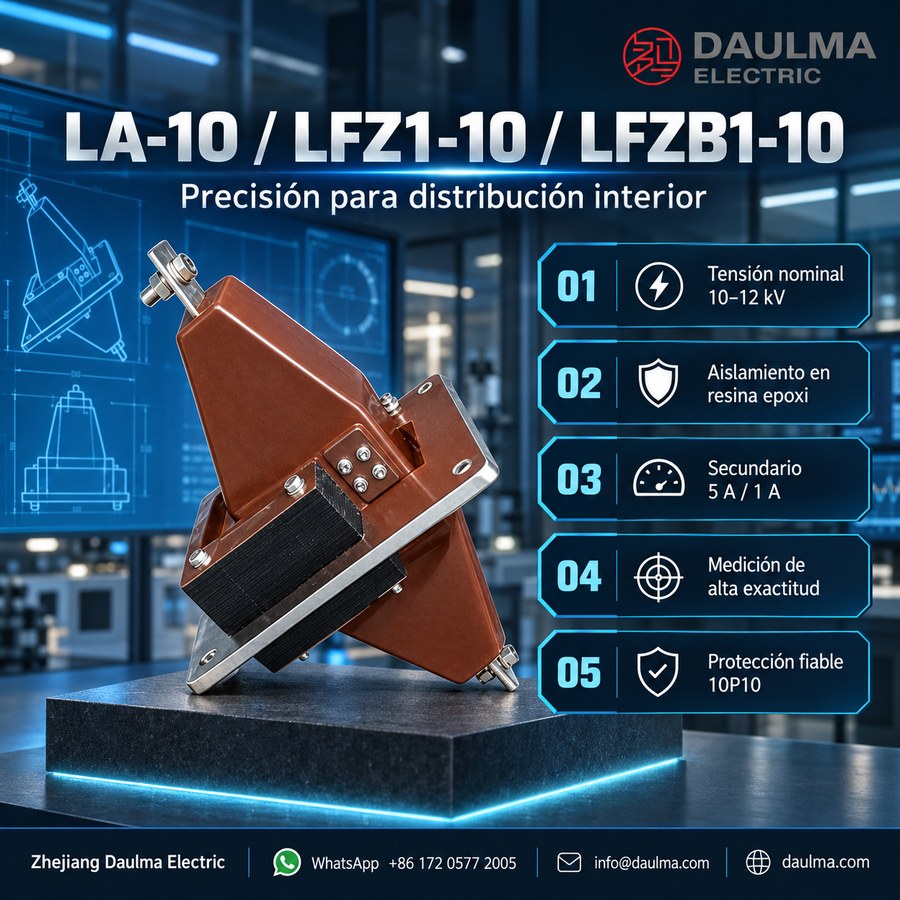

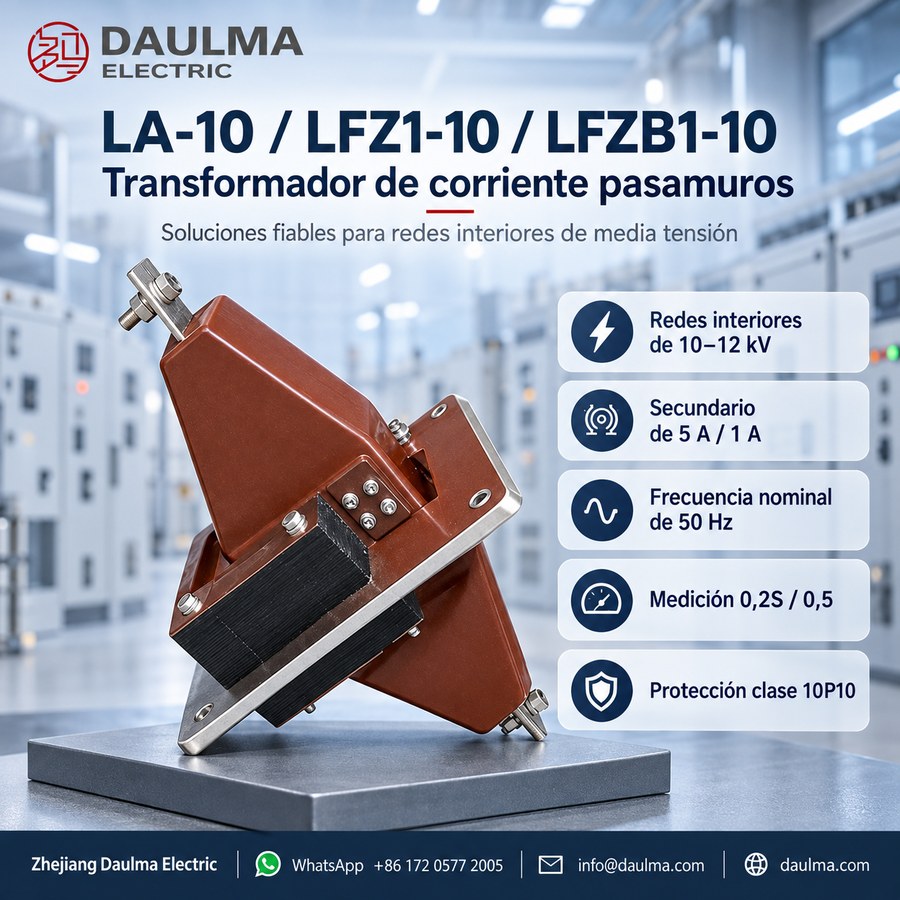

El LA-10 (LFZ1-10, LFZB1-10) es un transformador de corriente tipo pared semicerrado con núcleo encapsulado en resina epoxi, diseñado para sistemas de distribución de media tensión en interiores. Opera a una tensión nominal de hasta 10 kV (también apto para aplicaciones de clase 11 kV y 12 kV previa confirmación del proyecto) y utiliza aislamiento de resina epoxi para garantizar un rendimiento dieléctrico fiable en entornos reducidos de celdas.
Esta serie de TC admite medición de corriente, facturación de energía eléctrica y protección mediante relés en circuitos de CA de 50 Hz. Cumple con los requisitos normativos en precisión, resistencia de aislamiento y estabilidad térmica, siendo adecuado para unidades de red anular (RMU), paneles de medición y celdas de alimentación donde las limitaciones de espacio y la seguridad son factores críticos.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV, 11 kV, 12 kV |
| Nivel nominal de aislamiento | 11,5/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A |
| Rango de corriente primaria | Hasta 3000 A (varía según modelo) |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de estructura | Semicerrada (≤200 A), totalmente cerrada (≥300 A) |
| Instalación | Tipo pared para interior |
| Aplicaciones típicas | Medición, facturación, protección |
Designación del modelo
- L: Transformador de corriente
- A: Tipo pared
- 10: Clase de tensión nominal de 10 kV
- LFZ1-10 / LFZB1-10: Designaciones específicas del fabricante para variantes interiores tipo pared con núcleo encapsulado en resina
Construcción
La serie LA-10 presenta una robusta construcción tipo pared en la que el conductor primario atraviesa directamente el cuerpo del transformador. Las unidades con corriente nominal de 200 A o inferior utilizan una estructura semicerrada moldeada en resina, ofreciendo un equilibrio entre compacidad y rendimiento de aislamiento. Los modelos de 300 A o superior adoptan un diseño totalmente cerrado en resina epoxi para soportar corrientes más elevadas y proporcionar mayor resistencia mecánica y dieléctrica. El núcleo y los devanados están encapsulados en resina epoxi de alta calidad, garantizando integridad del aislamiento, resistencia a la humedad y fiabilidad a largo plazo en aplicaciones de celdas interiores. Las marcas claras en los bornes aseguran la polaridad correcta durante la instalación, permitiendo mediciones precisas y funcionamiento fiable de la protección.
Parámetros técnicos
Condiciones de servicio
- Altitud: no superior a 1000 m sobre el nivel del mar
- Temperatura ambiente: -30 °C a +40 °C
- Humedad relativa: inferior al 85 % a 20 °C
- Entorno de instalación: únicamente en interiores
- Restricciones ambientales: sin vibraciones severas, gases corrosivos, atmósferas explosivas ni contaminación conductiva
Parámetros técnicos
Los modelos LA-10, LFZ1-10 y LFZB1-10 son transformadores de corriente tipo pared semicerrados con núcleo encapsulado en resina, clasificados para aplicaciones interiores de clase 10 kV, con un rango de corriente primaria de 5 A a 1500 A. Cuentan con un sistema de aislamiento en resina epoxi, operan en temperaturas ambiente de -30 °C a +40 °C y son aptos para instalaciones hasta 1000 m de altitud.
Datos técnicos
- El transformador de corriente puede operar continuamente al 1,1 veces la corriente nominal.
- Tensión soportada a frecuencia industrial: 42 kV entre devanado primario y devanado secundario/tierra durante 5 minutos; 2 kV entre devanados secundarios y tierra durante 1 minuto.
| Corriente primaria nominal (A) |
Corriente térmica nominal de corta duración Ith/1 s (kA) |
Corriente dinámica nominal Idyn (kA pico) |
Clase de precisión / Potencia |
Corriente secundaria nominal (A) |
Frecuencia | Nivel de aislamiento (kV) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 10P10 | ||||||
| 5, 10, 15, 20, 30, 40 50, 75, 100, 150, 200 |
90 I1n | 160 I1n | 5~10 | 10 | 10 | 15 | 5 | 50 Hz | 11,5/42/75 |
| 300, 400 | 75 I1n | 135 I1n | |||||||
| 500 | 60 I1n | 110 I1n | |||||||
| 600, 800, 1000, 1500 |
50 I1n | 90 I1n | |||||||
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LA-10, LFZ1-10 y LFZB1-10 están diseñados para instalación tipo pared en interiores. Se aplican dos configuraciones distintas de montaje según el rango de corriente: Dimensión A para modelos de 5–200 A y Dimensión B para modelos de 300–1500 A. Verifique que el recorte del panel, la distancia entre centros de orificios, la trayectoria del conductor, la orientación de los bornes y las distancias de seguridad requeridas coincidan con el plano de instalación aprobado antes de la fabricación.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la estructura semicerrada (5 A–200 A) o totalmente cerrada (300 A–1500 A) según la relación exacta y los requisitos ambientales.
- Elija la relación primaria en función de la carga, rango de medición y estudio de fallas; no confíe en el límite superior no verificado de 3000 A mencionado en la descripción general.
- Confirme la corriente secundaria fija de 5 A y especifique la clase 0,2, 0,5, 1 o 10P10 para cada devanado solicitado.
- Obtenga la potencia aparente (VA) real y verifique la carga total del dispositivo más el cableado, ya que esta página no incluye una tabla numérica de salidas.
- Verifique los múltiplos Ith/Idyn, la capacidad de corriente continua de 1,1×, el aislamiento de 11,5/42/75 kV, el recorte, la altitud ≤1000 m y la humedad.
Preguntas frecuentes
P1: ¿Admite instalación exterior este transformador de corriente de 10 kV con núcleo en resina?
No, está estrictamente destinado a instalación en interiores. Las condiciones de servicio requieren protección contra gases corrosivos y contaminación conductiva. Seleccione un modelo certificado para exteriores en caso de celdas externas.
P2: ¿Cómo maneja el LA-10 las condiciones continuas de sobrecorriente?
El transformador opera continuamente al 1,1 veces la corriente primaria nominal sin degradación. Verifique su corriente primaria específica frente a la tabla de corriente térmica de corta duración. Póngase en contacto con nosotros para conocer los límites térmicos detallados.
P3: ¿Qué ensayos de tensión soportada a frecuencia industrial se realizan en el devanado primario?
El devanado primario soporta 42 kV a tierra durante 5 minutos. Los devanados secundarios se ensayan a 2 kV a tierra durante 1 minuto. Los informes de ensayo de fábrica se proporcionan bajo solicitud.
P4: ¿Se puede personalizar el rango de corriente primaria más allá de 1500 A?
El rango estándar del LA-10 cubre de 5 A a 1500 A. Las relaciones personalizadas de corriente primaria están sujetas a confirmación de fábrica según los requisitos específicos de su proyecto. Envíe su consulta técnica para evaluación.
P5: ¿Qué ensayos de fábrica se realizan antes del envío de los transformadores LA-10?
Se realizan ensayos rutinarios de tensión soportada a frecuencia industrial en todas las unidades. Los ensayos de tipo específico y la validación de clase de precisión están sujetos a confirmación. Contáctenos para solicitar informes de ensayo detallados.
P6: ¿Dónde se aplican normalmente los transformadores de corriente tipo pared semicerrados?
Se utilizan principalmente en celdas interiores y paneles de distribución de energía de clase 10 kV. El aislamiento en resina epoxi garantiza un rendimiento fiable en entornos industriales estándar. Confirme las dimensiones de su panel para un ajuste adecuado tipo pared.
P7: ¿Existen restricciones de altitud para instalar este transformador de corriente de 10 kV?
La instalación está restringida a altitudes no superiores a 1000 m sobre el nivel del mar. En altitudes mayores, se aplica una corrección por debilitamiento dieléctrico y requiere verificación de fábrica. Contacte a nuestro equipo de ingeniería para asistencia en proyectos de gran altitud.
