अवलोकन
LA-10 (LFZ1-10, LFZB1-10) एक सेमी-एन्क्लोज्ड कास्ट-रेजिन वॉल-थ्रू करंट ट्रांसफॉर्मर है जिसे इंडोर मध्यम वोल्टेज वितरण प्रणालियों के लिए डिज़ाइन किया गया है। यह 10kV तक की नाममात्र वोल्टता पर कार्य करता है (11kV और 12kV वर्ग के अनुप्रयोगों के लिए भी उपयुक्त है, परियोजना पुष्टि के बाद) और सीमित स्विचगियर वातावरण में विश्वसनीय डाइइलेक्ट्रिक प्रदर्शन सुनिश्चित करने के लिए एपॉक्सी रेजिन इन्सुलेशन का उपयोग करता है।
यह CT श्रृंखला 50Hz AC परिपथों में करंट मापन, विद्युत ऊर्जा मीटरिंग और रिले सुरक्षा का समर्थन करती है। यह शुद्धता, इन्सुलेशन शक्ति और तापीय स्थिरता के लिए मानक आवश्यकताओं का पालन करता है, जिससे यह रिंग मेन यूनिट्स, मीटरिंग पैनल और फीडर कैबिनेट्स में उपयोग के लिए उपयुक्त है, जहाँ स्थान और सुरक्षा महत्वपूर्ण विचार हैं।
प्रमुख रेटिंग्स सारांश
| पैरामीटर | रेटिंग |
|---|---|
| वोल्टेज वर्ग | 10kV, 11kV, 12kV |
| नाममात्र इन्सुलेशन स्तर | 11.5/42/75kV |
| नाममात्र आवृत्ति | 50Hz |
| नाममात्र द्वितीयक धारा | 5A |
| प्राथमिक धारा सीमा | 3000A तक (मॉडल के अनुसार भिन्न) |
| इन्सुलेशन सामग्री | एपॉक्सी रेजिन कास्ट |
| संरचना प्रकार | सेमी-एन्क्लोज्ड (≤200A), पूर्ण रूप से एन्क्लोज्ड (≥300A) |
| स्थापना | इंडोर वॉल-थ्रू |
| सामान्य अनुप्रयोग | मापन, मीटरिंग, सुरक्षा |

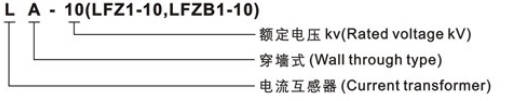

मॉडल नामकरण
- L: करंट ट्रांसफॉर्मर
- A: वॉल-थ्रू प्रकार
- 10: 10kV का नाममात्र वोल्टेज वर्ग
- LFZ1-10 / LFZB1-10: कास्ट-रेजिन वॉल-थ्रू इंडोर वेरिएंट्स के लिए निर्माता-विशिष्ट नामकरण

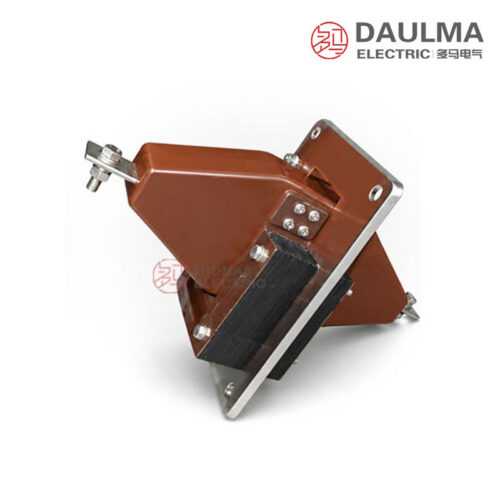

निर्माण
LA-10 श्रृंखला में एक मजबूत वॉल-थ्रू निर्माण है जहाँ प्राथमिक चालक ट्रांसफॉर्मर बॉडी से सीधे गुजरता है। 200A और नीचे की रेटिंग वाली इकाइयाँ सेमी-एन्क्लोज्ड कास्ट-रेजिन संरचना का उपयोग करती हैं, जो सघनता और इन्सुलेशन प्रदर्शन के बीच संतुलन प्रदान करती हैं। 300A और उससे अधिक रेटिंग वाले मॉडल उच्च धाराओं को समायोजित करने और बढ़ी हुई यांत्रिक व डाइइलेक्ट्रिक शक्ति प्रदान करने के लिए पूर्ण रूप से एन्क्लोज्ड कास्ट-रेजिन डिज़ाइन अपनाते हैं। कोर और वाइंडिंग्स उच्च-गुणवत्ता वाले एपॉक्सी रेजिन में संलग्न होते हैं, जिससे इंडोर स्विचगियर अनुप्रयोगों में उत्कृष्ट इन्सुलेशन अखंडता, नमी प्रतिरोध और दीर्घकालिक विश्वसनीयता सुनिश्चित होती है। स्पष्ट टर्मिनल मार्किंग स्थापना के दौरान सही ध्रुवीयता बनाए रखती है, जिससे सटीक मीटरिंग और विश्वसनीय सुरक्षा कार्यक्षमता समर्थित होती है।
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- ऊंचाई: समुद्र तल से 1000m से अधिक नहीं
- परिवेश तापमान: -30°C से +40°C
- सापेक्ष आर्द्रता: 20°C पर 85% से कम
- स्थापना वातावरण: केवल इंडोर स्थापना
- पर्यावरणीय प्रतिबंध: कोई गंभीर कंपन, संक्षारक गैस, विस्फोटक माध्यम या चालक संदूषण नहीं
तकनीकी पैरामीटर
LA-10, LFZ1-10 और LFZB1-10 10kV वर्ग के इंडोर अनुप्रयोगों के लिए सेमी-एन्क्लोज्ड कास्ट-रेजिन वॉल-थ्रू करंट ट्रांसफॉर्मर हैं, जिनकी प्राथमिक धारा सीमा 5A से 1500A तक है। इनमें कास्ट-रेजिन इन्सुलेशन प्रणाली है, -30°C से +40°C परिवेश तापमान में संचालित होते हैं और 1000m ऊंचाई तक स्थापना के लिए उपयुक्त हैं।
तकनीकी डेटा
- करंट ट्रांसफॉर्मर नाममात्र धारा का 1.1 गुना निरंतर संचालन कर सकता है।
- पावर-फ्रीक्वेंसी विथस्टैंड वोल्टेज: प्राथमिक वाइंडिंग और द्वितीयक वाइंडिंग/पृथ्वी के बीच 5 मिनट के लिए 42 kV; द्वितीयक वाइंडिंग और पृथ्वी के बीच 1 मिनट के लिए 2 kV।
| नाममात्र प्राथमिक धारा (A) |
नाममात्र अल्पकालिक तापीय धारा Ith/1s (kA) |
नाममात्र गतिज धारा Idyn (kA शिखर) |
शुद्धता वर्ग / संगत आउटपुट (VA) |
नाममात्र द्वितीयक धारा (A) |
आवृत्ति | इन्सुलेशन स्तर (kV) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 10P10 | ||||||
| 5, 10, 15, 20, 30, 40 50, 75, 100, 150, 200 |
90 I1n | 160 I1n | 5~10 | 10 | 10 | 15 | 5 | 50Hz | 11.5/42/75 |
| 300, 400 | 75 I1n | 135 I1n | |||||||
| 500 | 60 I1n | 110 I1n | |||||||
| 600, 800, 1000, 1500 |
50 I1n | 90 I1n | |||||||
इंस्टॉलेशन और वायरिंग
स्थापना आरेख

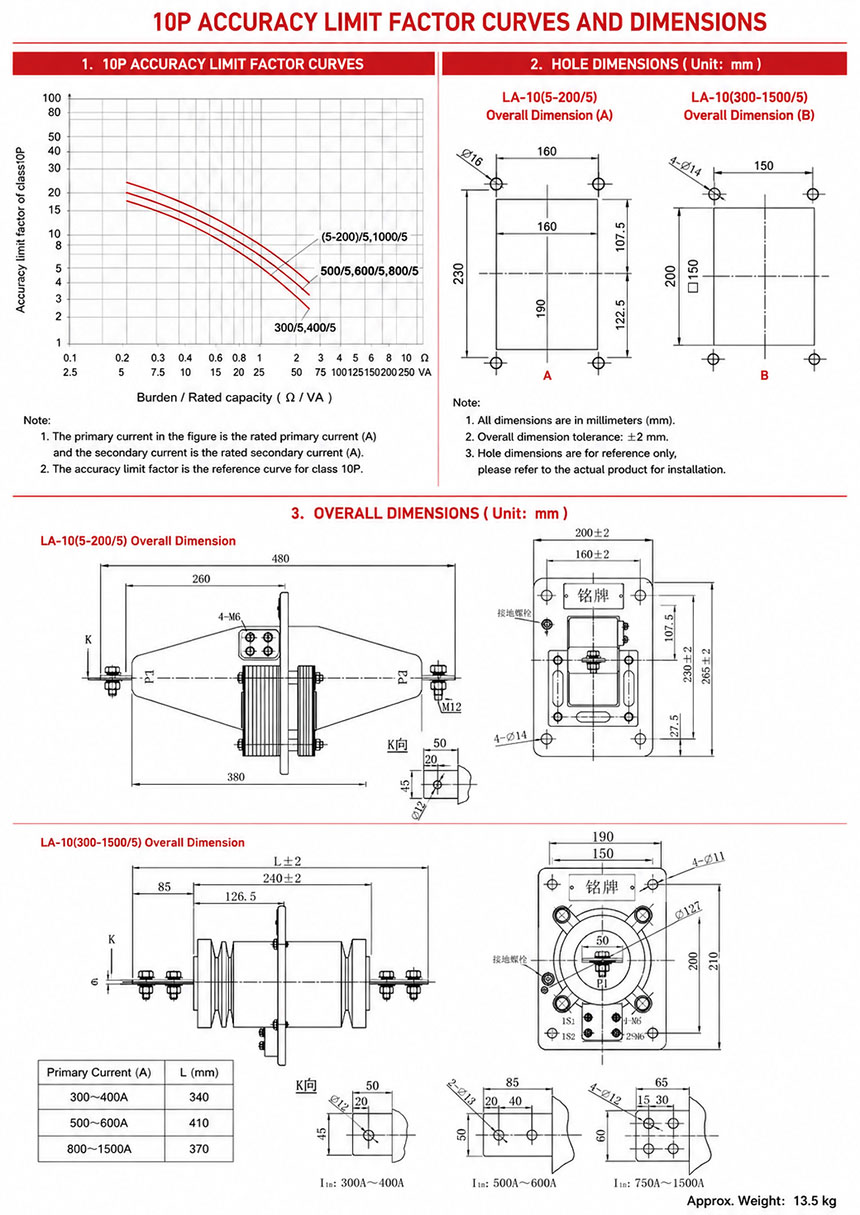

LA-10, LFZ1-10 और LFZB1-10 करंट ट्रांसफॉर्मर इंडोर वॉल-थ्रू स्थापना के लिए डिज़ाइन किए गए हैं। धारा सीमा के आधार पर दो अलग-अलग माउंटिंग विन्यास लागू होते हैं: 5–200A मॉडल के लिए आयाम A और 300–1500A मॉडल के लिए आयाम B। निर्माण से पहले पैनल कटआउट, छेद केंद्र दूरी, चालक पथ, टर्मिनल अभिविन्यास और आवश्यक क्लीयरेंस को अनुमोदित स्थापना चित्र से मिलान सुनिश्चित करें।
चयन और सामान्य प्रश्न
चयन गाइड
- 5A–200A सेमी-एन्क्लोज्ड या 300A–1500A पूर्ण रूप से एन्क्लोज्ड संरचना को सटीक अनुपात और पर्यावरणीय आवश्यकता के आधार पर चुनें।
- भार, मीटरिंग सीमा और दोष अध्ययन से प्राथमिक अनुपात चुनें; अवलोकन में उल्लिखित 3000A उच्चतम सीमा पर भरोसा न करें।
- निश्चित 5A द्वितीयक की पुष्टि करें और प्रत्येक ऑर्डर की गई वाइंडिंग के लिए क्लास 0.2, 0.5, 1 या 10P10 निर्दिष्ट करें।
- वास्तविक VA रेटिंग प्राप्त करें और उपकरण तथा वायरिंग बर्डन की पुष्टि करें क्योंकि पृष्ठ कोई संख्यात्मक आउटपुट तालिका प्रदान नहीं करता।
- Ith/Idyn गुणक, 1.1× निरंतर-धारा क्षमता, 11.5/42/75kV इन्सुलेशन, कटआउट, ≤1000m ऊंचाई और आर्द्रता की जांच करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या इस 10kV कास्ट-रेजिन करंट ट्रांसफॉर्मर के लिए आउटडोर स्थापना समर्थित है?
नहीं, यह केवल इंडोर स्थापना के लिए है। सेवा परिस्थितियों में संक्षारक गैसों और चालक संदूषण से सुरक्षा की आवश्यकता होती है। बाहरी स्विचगियर के लिए कृपया आउटडोर-रेटेड मॉडल चुनें।
प्रश्न 2: LA-10 निरंतर ओवरकरंट परिस्थितियों को कैसे संभालता है?
ट्रांसफॉर्मर बिना किसी क्षरण के नाममात्र प्राथमिक धारा का 1.1 गुना निरंतर संचालन करता है। अल्पकालिक तापीय धारा तालिका के विरुद्ध अपनी विशिष्ट प्राथमिक धारा रेटिंग की पुष्टि करें। विस्तृत तापीय सीमाओं के लिए हमसे संपर्क करें।
प्रश्न 3: प्राथमिक वाइंडिंग पर कौन से पावर-फ्रीक्वेंसी विथस्टैंड वोल्टेज परीक्षण किए जाते हैं?
प्राथमिक वाइंडिंग पृथ्वी के सापेक्ष 5 मिनट के लिए 42 kV सहन करती है। द्वितीयक वाइंडिंग्स पृथ्वी के सापेक्ष 1 मिनट के लिए 2 kV पर परीक्षण की जाती हैं। फैक्टरी परीक्षण रिपोर्ट अनुरोध पर उपलब्ध हैं।
प्रश्न 4: क्या प्राथमिक धारा सीमा 1500A से अधिक अनुकूलित की जा सकती है?
मानक LA-10 सीमा 5A से 1500A तक है। कस्टम प्राथमिक धारा अनुपात आपकी विशिष्ट परियोजना आवश्यकताओं के आधार पर फैक्टरी पुष्टि के अधीन हैं। मूल्यांकन के लिए कृपया अपना तकनीकी पूछताछ जमा करें।
प्रश्न 5: LA-10 ट्रांसफॉर्मरों को शिप करने से पहले कौन से फैक्टरी परीक्षण किए जाते हैं?
सभी इकाइयों पर नियमित पावर-फ्रीक्वेंसी विथस्टैंड वोल्टेज परीक्षण किए जाते हैं। विशिष्ट प्रकार परीक्षण और शुद्धता वर्ग सत्यापन पुष्टि के अधीन हैं। विस्तृत परीक्षण रिपोर्ट के लिए हमसे संपर्क करें।
प्रश्न 6: सेमी-एन्क्लोज्ड वॉल-थ्रू करंट ट्रांसफॉर्मर आमतौर पर कहाँ लगाए जाते हैं?
इनका उपयोग मुख्य रूप से 10kV वर्ग के इंडोर स्विचगियर और बिजली वितरण पैनलों में किया जाता है। कास्ट-रेजिन इन्सुलेशन मानक औद्योगिक वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है। उचित वॉल-थ्रू फिटिंग के लिए अपने पैनल के आयामों की पुष्टि करें।
प्रश्न 7: क्या इस 10kV करंट ट्रांसफॉर्मर को स्थापित करने के लिए ऊंचाई प्रतिबंध हैं?
स्थापना समुद्र तल से 1000m से अधिक ऊंचाई तक सीमित है। उच्च ऊंचाई के लिए डाइइलेक्ट्रिक शक्ति डेरेटिंग लागू होती है और फैक्टरी सत्यापन की आवश्यकता होती है। उच्च ऊंचाई परियोजना समर्थन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या इसे 1000 मीटर से अधिक ऊंचाई पर स्थापित किया जा सकता है?
नहीं, यह केवल 1000 मीटर तक की ऊंचाई के लिए डिज़ाइन किया गया है। उच्च ऊंचाई वाले अनुप्रयोगों के लिए कृपया फैक्ट्री से डि-रेटिंग की पुष्टि करें।
Q2: मीटरिंग बिलिंग के लिए कौन सा सटीकता वर्ग (accuracy class) उपयुक्त है?
0.2 सटीकता वर्ग मीटरिंग और बिलिंग के लिए सबसे उपयुक्त है। सटीक रीडिंग के लिए फैक्ट्री टेस्टिंग रिपोर्ट के साथ ऑर्डर कन्फर्म करें।
Q3: शॉर्ट-सर्किट स्थितियों में इसका थर्मल और डायनामिक रेटिंग क्या है?
यह 1 सेकंड के लिए निर्दिष्ट Ith थर्मल करंट और शिखर Idyn गतिज धारा को सहन कर सकता है। सटीक रेटिंग के लिए 5A-1500A प्राथमिक धारा के आधार पर तकनीकी डेटा देखें।
Q4: क्या प्राथमिक धारा 1500A से अधिक के लिए कस्टमाइज़ किया जा सकता है?
मानक रेंज 5A से 1500A तक है। 1500A से अधिक धारा या विशिष्ट टर्न रेशियो के लिए कृपया विनिर्देशों के साथ हमसे संपर्क करें।
Q5: शिपमेंट से पहले कौन से फैक्ट्री टेस्ट किए जाते हैं?
42 kV प्राथमिक और 2 kV द्वितीयक पावर-फ्रीक्वेंसी विथस्टैंड परीक्षण मानक हैं। विशिष्ट प्रमाणन या अतिरिक्त परीक्षणों के लिए ऑर्डर बुक करते समय सूचित करें।
Q6: यह 10kV करंट ट्रांसफॉर्मर किन पर्यावरणीय स्थितियों में सबसे अच्छा काम करता है?
यह -30°C से +40°C तापमान और 85% तक आर्द्रता वाले इंडोर स्विचगियर के लिए आदर्श है। संक्षारक गैस या गंभीर कंपन वाले क्षेत्रों में इसका उपयोग न करें।
