Descripción general
El LA2-10 / LAJ-10 (LFZBJ-10GY) es un transformador de corriente tipo pared para interiores, con aislamiento de resina epoxi moldeada, diseñado para celdas de media tensión de clase 11kV y 12kV. Cuenta con un cuerpo sólido de resina epoxi adecuado para sistemas de CA de 50Hz, con un nivel de aislamiento nominal de 12/42/75kV, conforme a las normas IEC para transformadores de instrumento.
Este TC admite aplicaciones tanto de medición como de protección, ofreciendo clases de exactitud 0.2, 0.5 y clase de protección 10P10. Proporciona una salida secundaria estandarizada de 5A o 1A para su uso en circuitos de facturación energética, monitoreo de alimentadores, protección mediante relés y medición de corriente; comúnmente desplegado en el sudeste asiático y otros mercados internacionales que requieren especificaciones alineadas con la normativa IEC.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 11kV / 12kV |
| Nivel de aislamiento nominal | 12/42/75kV |
| Frecuencia nominal | 50Hz |
| Corriente secundaria | 5A o 1A |
| Rango de corriente primaria | 50A a 630A |
| Exactitud para medición | 0.2, 0.5 |
| Clase de protección | 10P10 |
| Tipo de instalación | Interior, tipo pared |
| Material de aislamiento | Resina epoxi moldeada |
| Aplicación | Medición, facturación, protección |
| Compatibilidad del sistema | Celdas de 12kV basadas en normas IEC |
| Montaje | Placa fija a través de la partición del gabinete |
Construcción

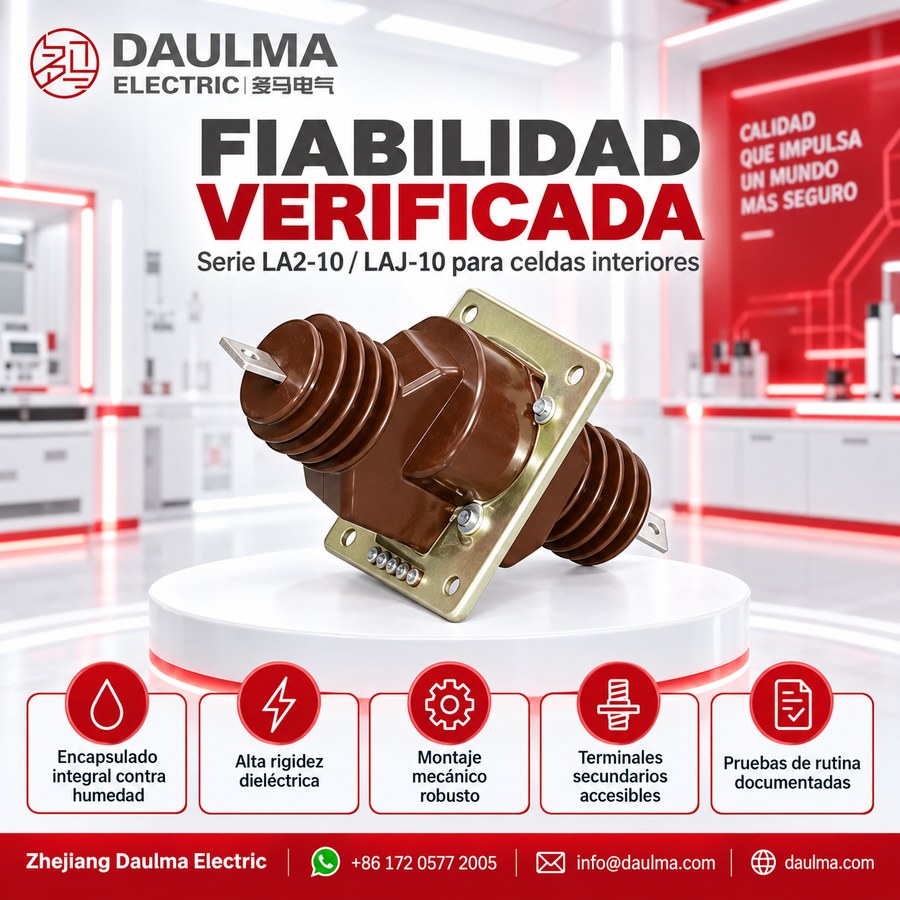

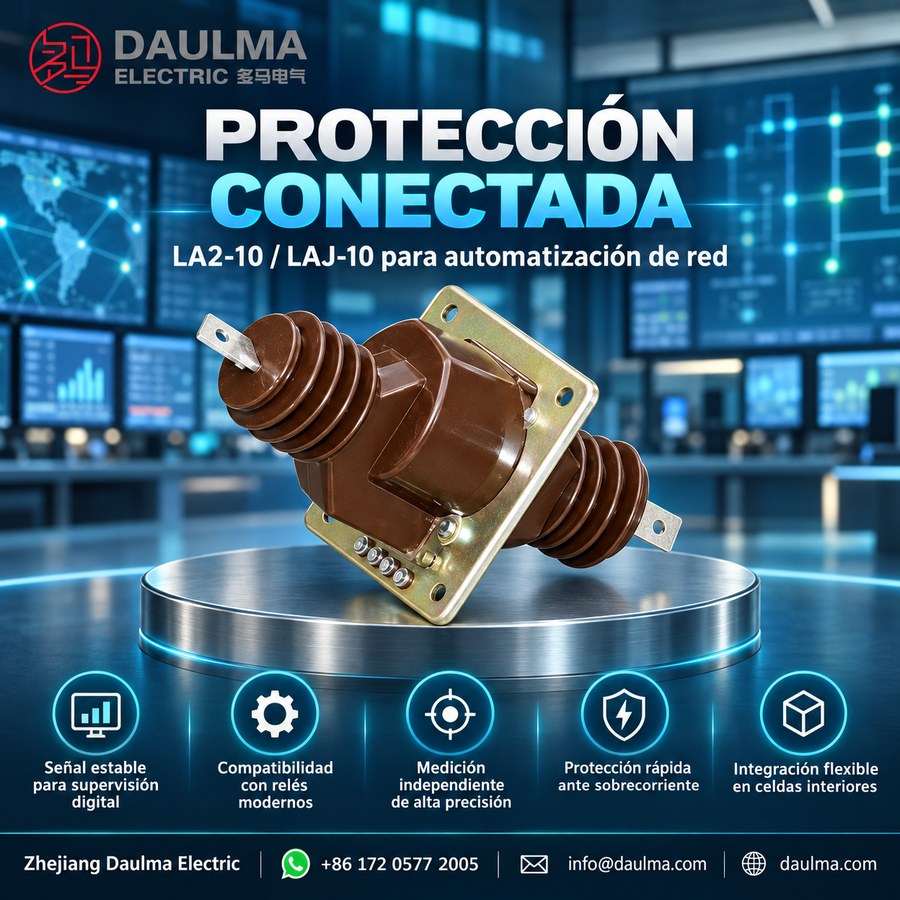

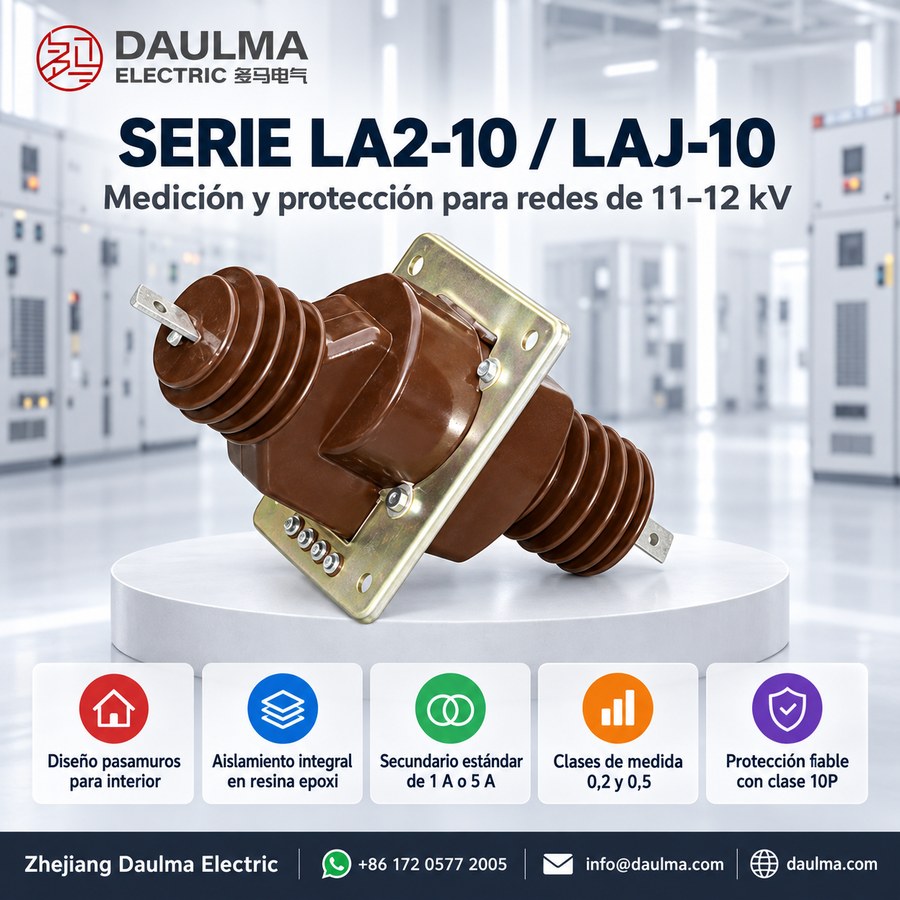

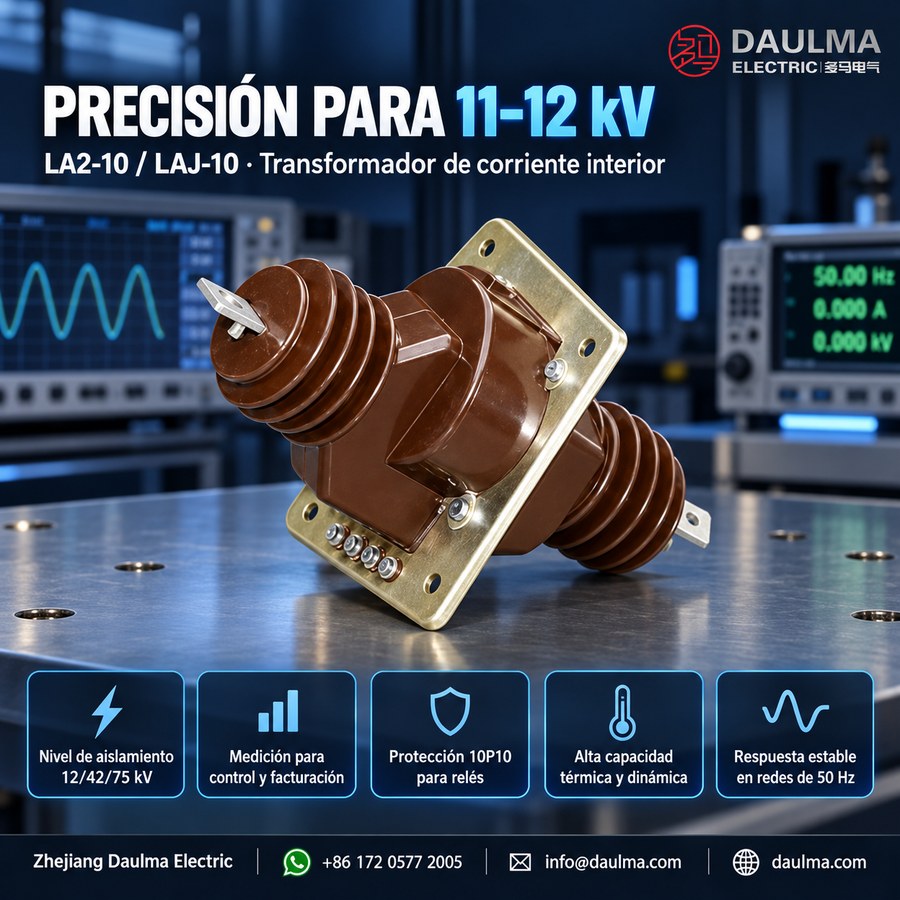

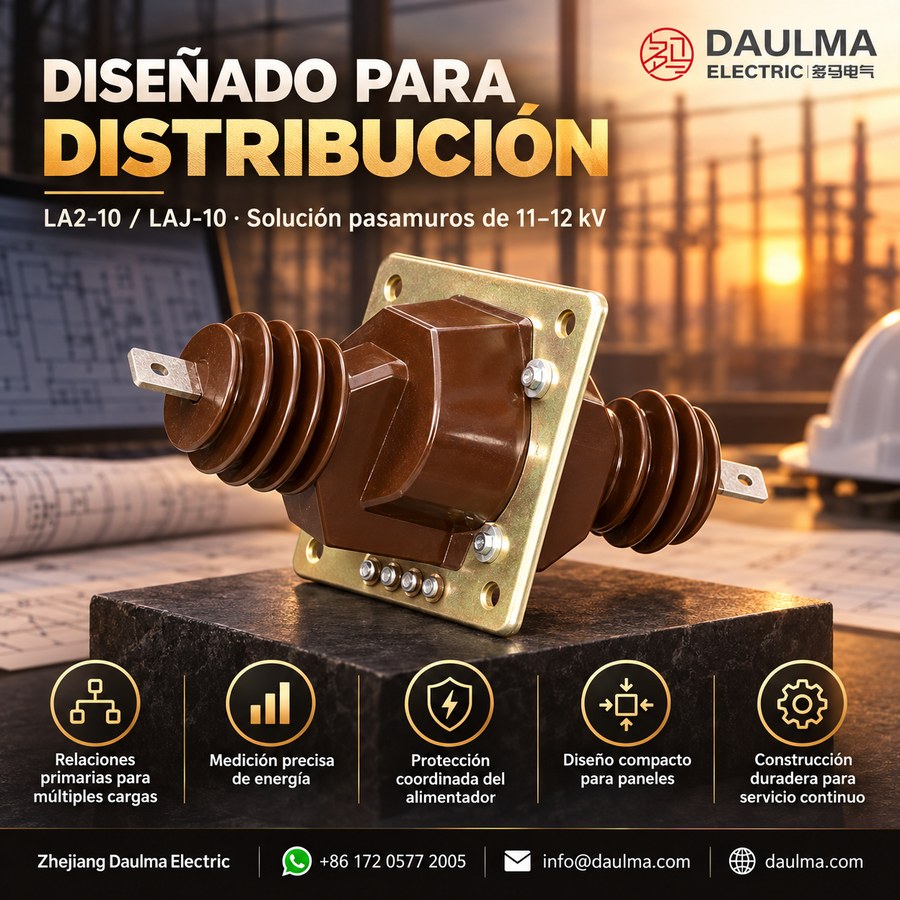

El LA2-10 / LAJ-10 (LFZBJ-10GY) presenta un cuerpo monolítico de resina epoxi moldeada que encapsula completamente el núcleo magnético y los devanados secundarios. Esta construcción proporciona alta rigidez dieléctrica, robustez mecánica y resistencia a la humedad y la contaminación en entornos interiores. El recorrido del conductor primario está integrado a través del centro de la unidad, con terminales primarios extendidos en ambos lados de la carcasa moldeada para facilitar la conexión a través de una partición de celda. Una brida central de montaje permite una fijación segura a la pared del gabinete. El bloque terminal secundario está incrustado directamente en la superficie de resina, garantizando conexiones fiables y accesibles para contadores, relés y equipos de monitoreo. El diseño elimina huecos y vacíos, mejorando la estabilidad operativa a largo plazo bajo carga continua y condiciones de cortocircuito.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión en interiores
- Tensión nominal: sistemas de clase 11kV y 12kV, según confirmación del proyecto
- Frecuencia nominal: 50Hz
- Temperatura ambiente: -5°C a +55°C
- El entorno interior debe estar libre de: gases explosivos, vapores corrosivos, polvo conductor, contaminación severa y condensación anormal.
- Nota para condiciones especiales: Para proyectos en el sudeste asiático con alta humedad, condiciones costeras o temperaturas ambiente elevadas, se recomienda confirmar modificaciones anticondensación y distancias de fuga y aislamiento.
Parámetros técnicos
Los transformadores de corriente tipo pared LA2-10 y LAJ-10 (LFZBJ-10GY) con aislamiento de resina epoxi están diseñados para uso en interiores en celdas de media tensión de clase 11kV y 12kV. Presentan un nivel de aislamiento nominal de 12/42/75kV, operan en un rango de temperatura ambiente de -5°C a +55°C y cumplen con las normas IEC 61869-2, GB20840.2-2014 y GB1208-2006. Los dispositivos admiten corrientes primarias de 50A a 630A, salidas secundarias de 1A o 5A y clases de exactitud 0.2, 0.5 y 10P10.
| Corriente primaria nominal (A) |
Combinación de clases de exactitud |
Potencia nominal (VA) | Corriente térmica nominal de corta duración (kA) |
Corriente dinámica nominal (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 50 | 0.2 0.5 10P10 |
10 | 15 | 10 | 7.5 | 19 |
| 75 | 11.25 | 28 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | ||||||
| 200 | 22.5 | 56 | ||||
| 300 | 30 | 75 | ||||
| 400 | 40 | 100 | ||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
Instalación y cableado
Diagrama de instalación
El LA2-10 / LAJ-10 (LFZBJ-10GY) se instala a través de una pared divisoria en celdas interiores. Los terminales primarios sobresalen desde ambos lados del cuerpo de resina epoxi, requiriendo espacio libre adecuado en cada lado de la pared. El montaje se realiza mediante una placa frontal o trasera fijada a la estructura de la celda. Asegúrese de alinear correctamente la abertura en la pared, el recorrido de las barras colectoras y el acceso a los terminales secundarios según el plano dimensional aprobado.
Selección y preguntas frecuentes
Guía de selección
- Confirme si el modelo LA2-10, LAJ-10 o LFZBJ-10GY coincide con el perfil tipo pared requerido, terminales y designación de fábrica.
- Seleccione una relación primaria entre 50A y 630A según la carga, rango de medición y estudio de falla, y luego elija una salida secundaria compatible de 1A o 5A.
- La página muestra un único devanado S1/S2; por lo tanto, elija una sola clase: 0.2/0.5 para medición o 10P10 para protección, salvo que se especifique una versión multiconductor independiente.
- Verifique que la potencia nominal de 10VA o 15VA sea adecuada para la impedancia de los dispositivos conectados y los conductores secundarios.
- Apruebe la abertura de 160×220mm, los 4 agujeros Ø14, la longitud total de 480mm, la alineación con barras colectoras, la distancia de aislamiento de 12/42/75kV y la temperatura máxima de servicio de +55°C.
Preguntas Frecuentes
Q1: ¿Puede usarse este transformador de 10kV en sistemas de 11kV?
Sí, sujeto a confirmación del proyecto. Está diseñado para sistemas de clase 11kV y 12kV en interiores. Especifique la tensión nominal para verificación en fábrica.
Q2: ¿Qué clase de exactitud se requiere para medición de facturación?
Seleccione la clase 0.2 para aplicaciones de facturación. Garantiza alta precisión según la norma IEC 61869-2. Consulte a fábrica para calibración específica.
Q3: ¿Cuáles son los requisitos ambientales para la instalación en interiores?
Requiere un entorno limpio sin gases corrosivos ni polvo. Opera entre -5°C y +55°C en interiores. Para alta humedad, solicite modificaciones anticondensación a fábrica.
Q4: ¿Cómo se garantiza el cumplimiento de las normas IEC?
El diseño cumple con IEC 61869-2 y normas GB. El aislamiento nominal es de 12/42/75kV. Solicite los certificados de prueba antes de la compra.
Q5: ¿Puede personalizarse la corriente primaria hasta 630A?
Sí, admite corrientes primarias desde 50A hasta 630A. Las salidas secundarias pueden ser de 1A o 5A. Confirme la relación exacta al realizar el pedido.
Q6: ¿Cuál es la aplicación principal de este transformador de resina epoxi?
Se utiliza en celdas de media tensión en interiores. Su diseño tipo pared es de resina epoxi. Consulte a fábrica para aplicaciones específicas.
