Panoramica

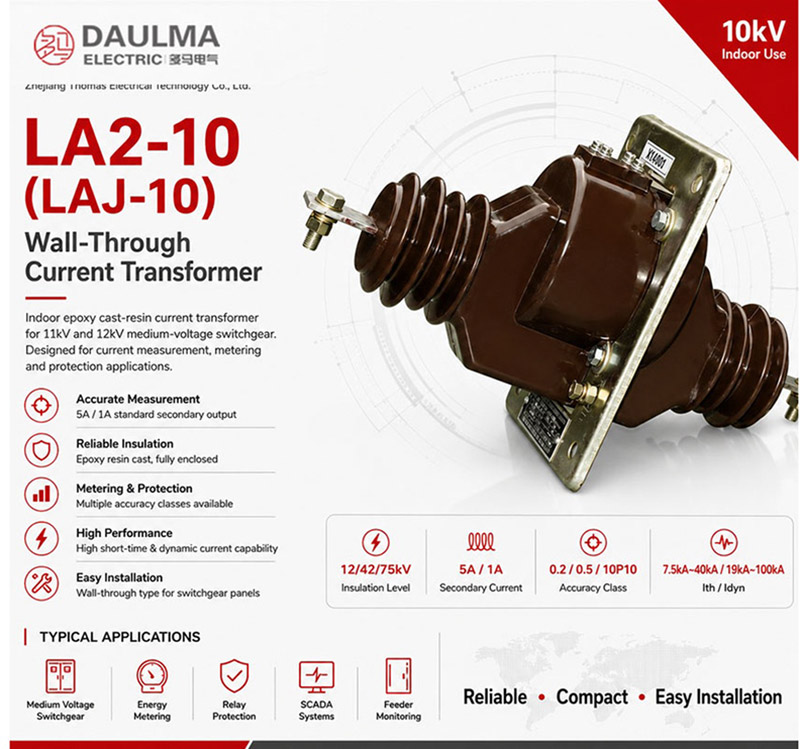

Il LA2-10 / LAJ-10 (LFZBJ-10GY) è un trasformatore di corrente epossidico da parete per interni, progettato per quadri di media tensione delle classi 11kV e 12kV. Presenta un corpo isolante monoblocco in resina epossidica colata, adatto a sistemi in corrente alternata a 50Hz, con livello di isolamento nominale 12/42/75kV conforme agli standard IEC per trasformatori di misura.
Questo trasformatore di corrente supporta applicazioni sia di misura che di protezione, offrendo classi di precisione 0.2, 0.5 e classe di protezione 10P10. Fornisce un’uscita secondaria standardizzata di 5A o 1A, utilizzabile in circuiti di misura dell’energia, monitoraggio dei feeder, protezione con relè e misura della corrente—comunemente impiegato nel Sud-Est asiatico e in altri mercati internazionali che richiedono specifiche conformi allo standard IEC.
Riepilogo delle caratteristiche principali
| Parametro | Valore nominale |
|---|---|
| Classe di tensione | 11kV / 12kV |
| Livello di isolamento nominale | 12/42/75kV |
| Frequenza nominale | 50Hz |
| Corrente secondaria | 5A o 1A |
| Intervallo corrente primaria | 50A a 630A |
| Precisione per misura | 0.2, 0.5 |
| Classe di protezione | 10P10 |
| Tipo di installazione | Interno, da parete |
| Materiale isolante | Resina epossidica colata |
| Applicazione | Misura, contabilizzazione, protezione |
| Compatibilità di sistema | Quadri MT 12kV conformi allo standard IEC |
| Montaggio | Piastra fissa attraverso la parete del quadro |
Costruzione
Il LA2-10 / LAJ-10 (LFZBJ-10GY) presenta un corpo monolitico in resina epossidica colata che incapsula completamente il nucleo magnetico e gli avvolgimenti secondari. Questa costruzione garantisce elevata rigidità dielettrica, robustezza meccanica e resistenza all’umidità e alla contaminazione negli ambienti interni. Il percorso del conduttore primario è integrato al centro dell’unità, con terminali primari prolungati su entrambi i lati dell’involucro stampato per facilitare il collegamento attraverso la parete del quadro. Una flangia centrale consente un fissaggio sicuro alla parete del quadro. Il morsettiera secondaria è incorporata direttamente nella superficie in resina, assicurando connessioni affidabili e accessibili per contatori, relè e apparecchiature di monitoraggio. La progettazione elimina interstizi e vuoti d’aria, migliorando la stabilità operativa a lungo termine anche in condizioni di carico continuo e cortocircuito.
Parametri tecnici
Condizioni di servizio
- Luogo di installazione: quadri di media tensione per interni
- Tensione nominale: sistemi delle classi 11kV e 12kV, da confermare in base al progetto
- Frequenza nominale: 50Hz
- Temperatura ambiente: da -5°C a +55°C
- L’ambiente interno deve essere privo di: gas esplosivi, vapori corrosivi, polveri conduttive, inquinamento elevato e condensa anomala.
- Nota per condizioni particolari: per progetti nel Sud-Est asiatico con elevata umidità, condizioni costiere o temperature ambiente elevate, si raccomanda la conferma di modifiche anti-condensa e delle distanze di isolamento superficiali e in aria.
Parametri tecnici
I trasformatori di corrente epossidici da parete LA2-10 e LAJ-10 (LFZBJ-10GY) sono progettati per uso interno in quadri di media tensione delle classi 11kV e 12kV. Presentano un livello di isolamento nominale di 12/42/75kV, operano in un intervallo di temperatura ambiente da -5°C a +55°C e sono conformi agli standard IEC 61869-2, GB20840.2-2014 e GB1208-2006. I dispositivi supportano correnti primarie da 50A a 630A, uscite secondarie da 1A o 5A e classi di precisione incluse 0.2, 0.5 e 10P10.
| Corrente primaria nominale (A) |
Combinazione classe di precisione |
Potenza nominale (VA) | Corrente termica di breve durata nominale (kA) |
Corrente dinamica nominale (kA) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | ||||
| 50 | 0.2 0.5 10P10 |
10 | 15 | 10 | 7.5 | 19 |
| 75 | 11.25 | 28 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | ||||||
| 200 | 22.5 | 56 | ||||
| 300 | 30 | 75 | ||||
| 400 | 40 | 100 | ||||
| 500 | ||||||
| 600 | ||||||
| 630 | ||||||
Installazione e cablaggio
Schema di installazione
Il LA2-10 / LAJ-10 (LFZBJ-10GY) viene installato attraverso una parete divisoria nei quadri per interni. I terminali primari fuoriescono da entrambi i lati del corpo in resina colata, richiedendo adeguato spazio libero su ciascun lato della parete. Il montaggio avviene tramite una piastra anteriore o posteriore fissata alla struttura del quadro. Assicurarsi dell’allineamento con l’apertura nella parete, del percorso della sbarra e dell’accessibilità ai terminali secondari, secondo il disegno dimensionale approvato.
Selezione e domande frequenti
Guida alla selezione
- Verificare se LA2-10, LAJ-10 o LFZBJ-10GY corrispondono al profilo richiesto per l’installazione da parete, ai terminali e alla designazione di fabbrica.
- Selezionare un rapporto primario compreso tra 50A e 630A in base al carico, all’intervallo di misura e allo studio dei guasti, quindi scegliere un’uscita secondaria compatibile da 1A o 5A.
- La pagina mostra un unico avvolgimento S1/S2; pertanto, selezionare una sola classe—0.2/0.5 per misura o 10P10 per protezione—a meno che non sia documentata una versione multi-nucleo indipendente.
- Verificare un’uscita da 10VA o 15VA in relazione all’apparecchiatura collegata e al carico dei cavi secondari.
- Confermare l’apertura da 160×220mm, i 4 fori Ø14, la lunghezza complessiva di 480mm, l’allineamento della sbarra, le distanze di isolamento 12/42/75kV e il funzionamento fino a +55°C.
Domande frequenti
D1: Questi trasformatori di corrente in resina colata sono adatti per applicazioni in quadri da 12kV?
Sì, sono progettati per sistemi delle classi 11kV e 12kV. Il livello di isolamento nominale è 12/42/75kV. Confermare i requisiti specifici del progetto con il nostro team tecnico.
D2: Quali sono i requisiti ambientali per l’installazione interna di questo trasformatore?
L’installazione deve avvenire in quadri interni puliti, privi di vapori corrosivi e polveri conduttive. Per aree costiere ad alta umidità, richiedere modifiche anti-condensa al momento dell’ordine.
D3: Quali classi di precisione sono disponibili per protezione e misura?
I modelli offrono le classi 0.2 e 0.5 per la misura e la classe 10P10 per la protezione. Specificare la combinazione esatta di classi di precisione al momento della richiesta di preventivo.
D4: Come verificare la corrente termica di breve durata in caso di cortocircuito?
Le correnti termiche e dinamiche di breve durata variano in base alla corrente primaria selezionata, da 50A a 630A. Contattare il nostro team tecnico indicando il livello di guasto specifico per la conferma esatta dei parametri.
D5: Questi trasformatori di corrente da parete sono conformi agli standard IEC?
Sì, sono pienamente conformi agli standard IEC 61869-2, GB20840.2-2014 e GB1208-2006. Richiedere i rapporti specifici di prova di tipo e i certificati per la documentazione del progetto.
D6: È possibile fornire rapporti di corrente primaria personalizzati per questo modello?
Le correnti primarie standard vanno da 50A a 630A con uscite secondarie da 1A o 5A. Per rapporti non standard o prove specifiche di accettazione in fabbrica, contattare il nostro reparto commerciale.
D7: Il LAJ-10 è classificato come trasformatore di corrente da parete per interni?
Sì, è un trasformatore di corrente epossidico da parete per interni, destinato a sistemi da 11kV e 12kV. Fornisce misura affidabile della corrente e protezione nei quadri di media tensione.
D8: Perché scegliere l’isolamento in resina colata per trasformatori di corrente da 11kV per interni?
L’isolamento in resina colata offre eccellente resistenza all’umidità ed elevata rigidità dielettrica negli ambienti interni. Garantisce affidabilità a lungo termine nei quadri di media tensione senza necessità di manutenzione con olio.
Domande Frequenti
Q1: Quali sono le applicazioni tipiche per questo trasformatore di corrente epossidico?
È progettato per quadri di media tensione da interno nelle classi 11kV e 12kV. Supporta correnti primarie da 50A a 630A. Contattare Daulma per specifiche di progetto.
Q2: Quale classe di precisione è disponibile per i circuiti di protezione?
La classe 10P10 è disponibile per le applicazioni di protezione. Garantisce prestazioni affidabili secondo lo standard IEC 61869-2. Verificare la combinazione esatta in fase d’ordine.
Q3: In quali condizioni ambientali può essere installato il trasformatore?
L’installazione è prevista solo per ambienti interni con temperatura da -5°C a +55°C. L’area deve essere priva di gas corrosivi e polveri. Per ambienti umidi, richiedere modifiche anti-condensa.
Q4: A quali standard internazionali è conforme questo dispositivo?
Il trasformatore è conforme agli standard IEC 61869-2, GB20840.2-2014 e GB1208-2006. Presenta un livello di isolamento nominale di 12/42/75kV. Richiedere i certificati di collaudo al nostro ufficio commerciale.
Q5: È possibile personalizzare i rapporti di trasformazione secondari?
Sono disponibili uscite secondarie standard da 1A o 5A. Eventuali rapporti personalizzati o classi di precisione 0.2 e 0.5 per la misura sono soggetti a conferma di fabbrica. Contattateci per dettagli.
Q6: Come si comporta in caso di elevate correnti di corto circuito?
I parametri di tenuta termica e dinamico dipendono dalla corrente primaria nominale selezionata tra 50A e 630A. I valori esatti devono essere confermati in base al progetto. Consultare la scheda tecnica.
