Descripción general
El LFDZ2-10 es un transformador de corriente tipo pasaparedes para interior con aislamiento fundido en resina epoxi, diseñado para sistemas de corriente alterna de media tensión de clase 10 kV, 11 kV y 12 kV con una frecuencia nominal de 50 Hz. Cuenta con una estructura completamente encapsulada en resina que garantiza un rendimiento estable del aislamiento y robustez mecánica en entornos interiores.
Este transformador admite clases de precisión adecuadas tanto para aplicaciones de medición (por ejemplo, clase 0,5) como de protección (por ejemplo, clase D), lo que lo hace ideal para su uso en celdas de media tensión, gabinetes de distribución y sistemas interiores de distribución eléctrica. Cumple con los requisitos normativos para medición de corriente, facturación energética y circuitos de protección mediante relés o protección diferencial en instalaciones industriales y de servicios públicos.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión nominal | 10 kV / 11 kV / 12 kV |
| Nivel de aislamiento nominal | 11,5/42/75 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A |
| Rango de corriente primaria | 75 A a 400 A |
| Combinaciones de precisión | 0,5/0,5, 0,5/D, D/D |
| Orientación de instalación | Vertical u horizontal |
| Material de aislamiento | Resina epoxi fundida |
| Tipos de aplicación | Medición, facturación, protección mediante relés, protección diferencial |
| Tipo de sistema | CA de media tensión para interior |
| Tipo de construcción | Pasaparedes, totalmente encapsulado |
| Método de montaje | Placa de montaje integrada con abrazadera |
Designación del modelo
- L: Transformador de corriente
- F: Tipo pasaparedes / tipo multipaso construido
- Z: Aislamiento por fundición en resina epoxi
- D: Protección diferencial
- 2: Código de secuencia de diseño
- 10: Clase de tensión nominal: 10 kV
Construcción

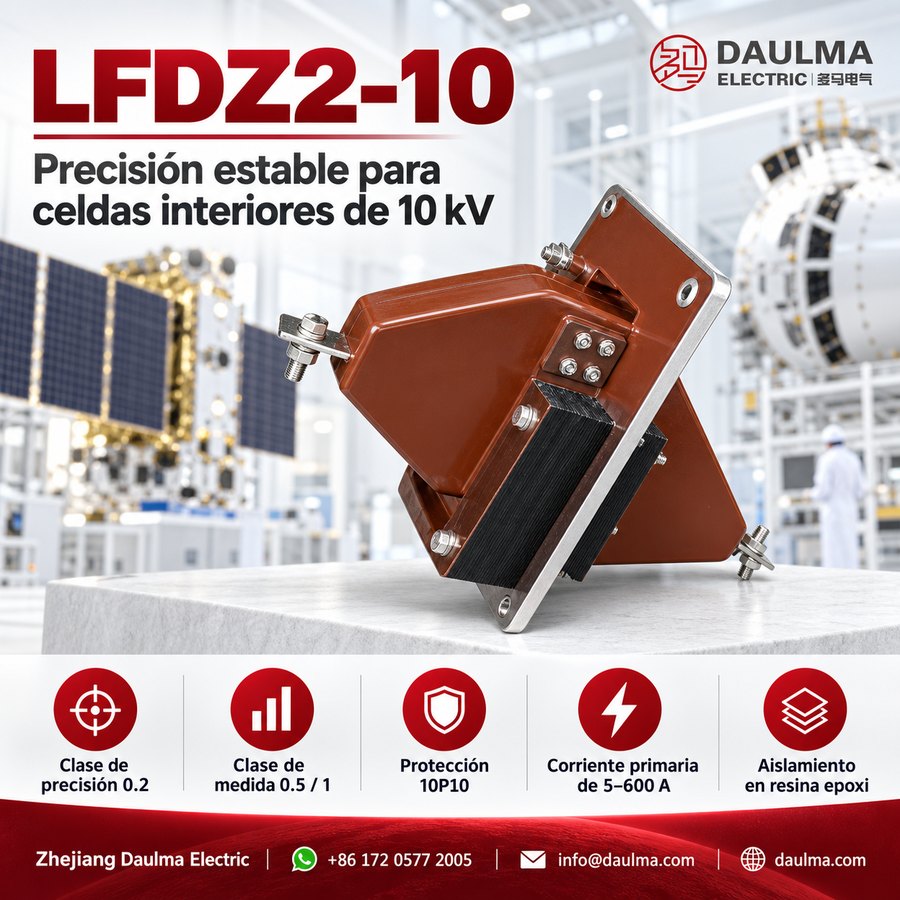

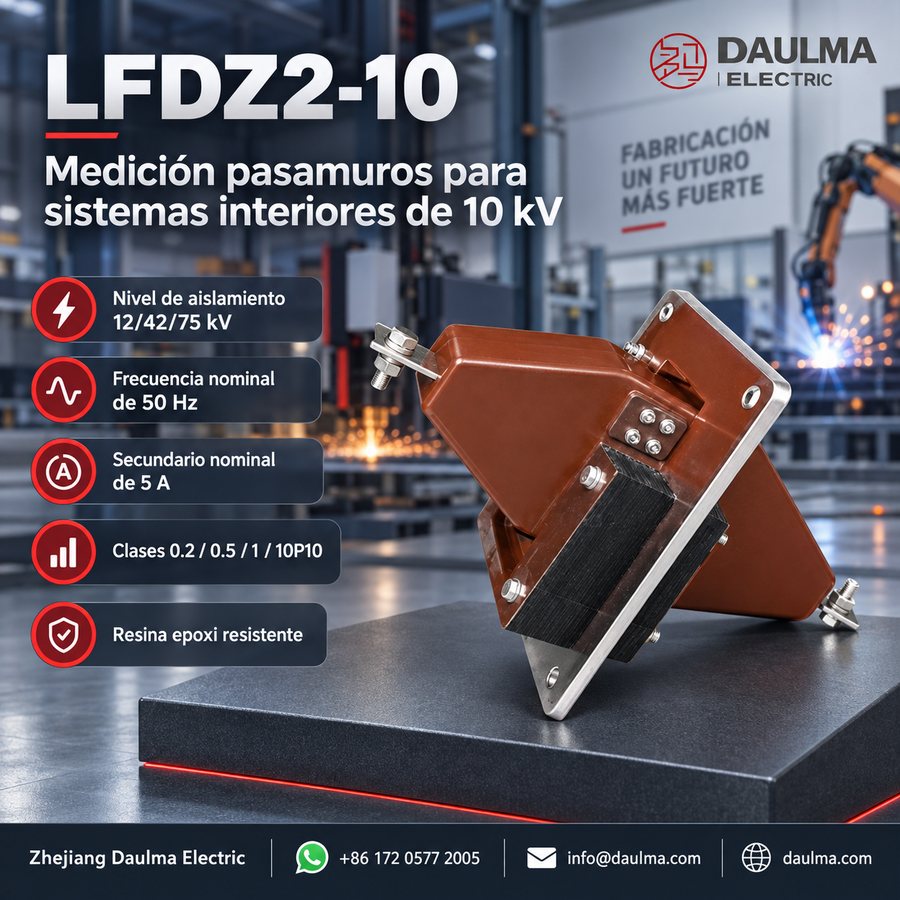

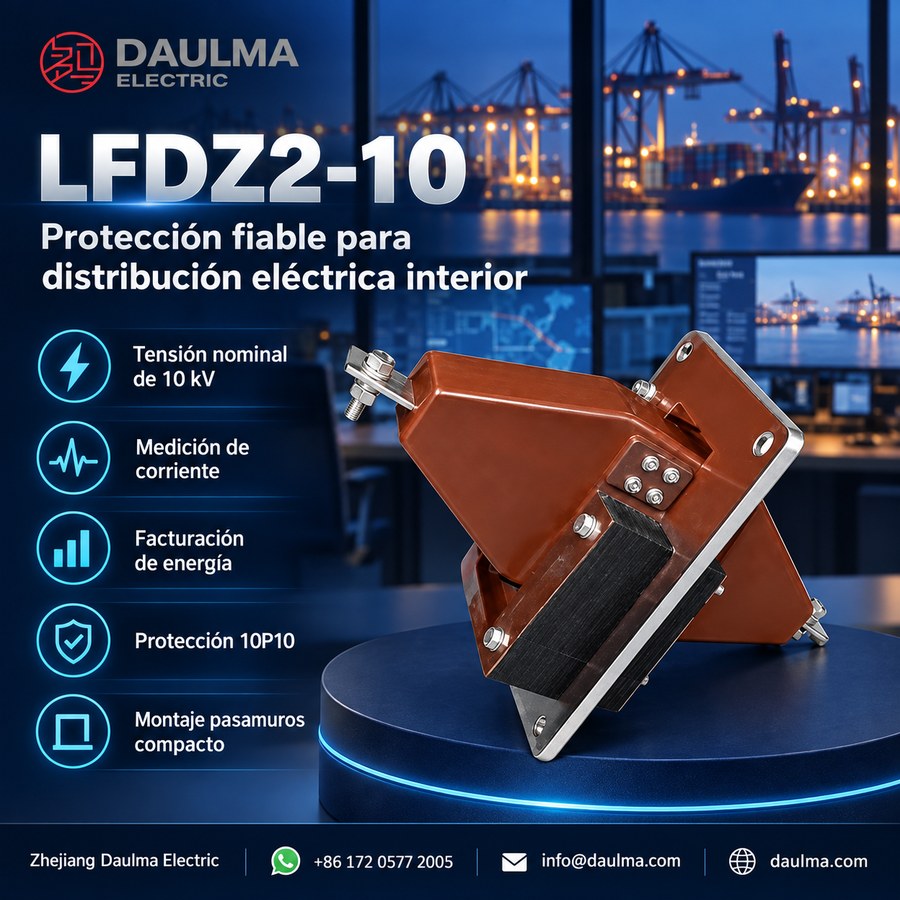

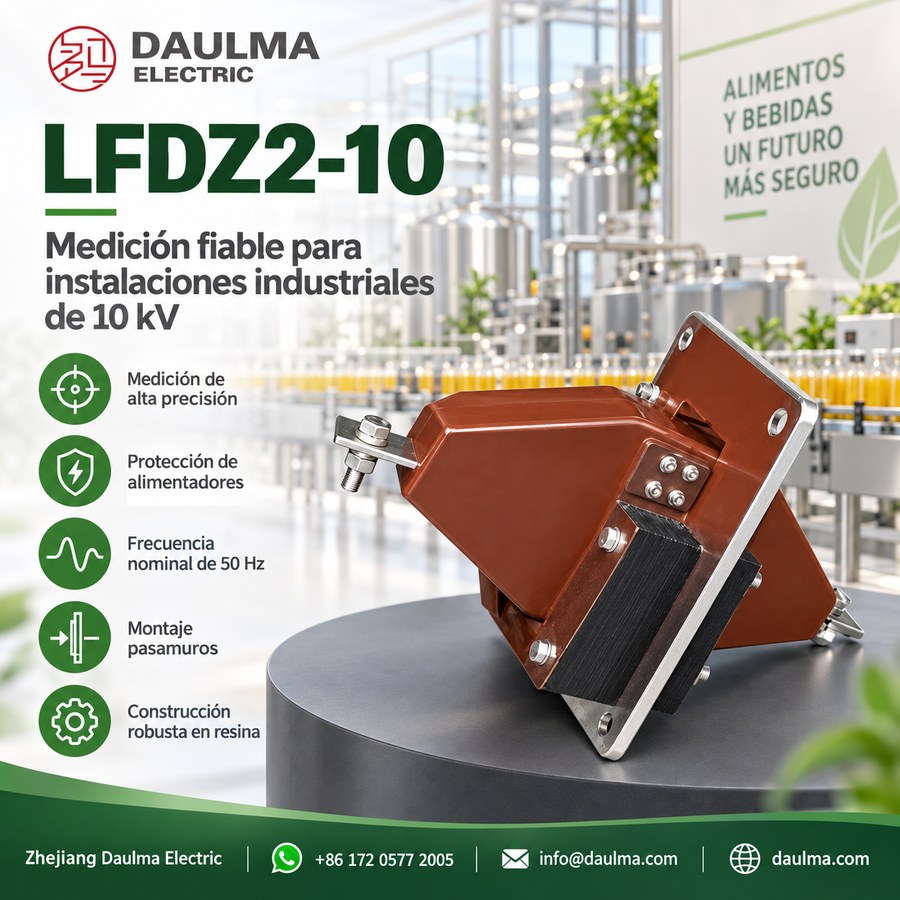

El LFDZ2-10 presenta una estructura totalmente encapsulada en resina epoxi, que proporciona alta resistencia mecánica y aislamiento confiable para uso en interiores. El devanado primario está configurado como tipo multipaso pasaparedes, permitiendo que el conductor primario atraviese directamente la placa de montaje. El devanado secundario y el núcleo laminado están completamente encapsulados dentro del cuerpo de resina, garantizando protección contra humedad, polvo y estrés eléctrico. Una placa de montaje integrada se fija al cuerpo aislante e incluye orificios preperforados para una instalación segura en posición vertical u horizontal, adaptándose a diversas configuraciones de celdas. Esta construcción asegura estabilidad operativa a largo plazo en entornos interiores de distribución de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión para interior
- Tensión del sistema: sistemas de clase 10 kV, 11 kV y 12 kV
- Frecuencia nominal: 50 Hz
- Temperatura ambiente: normalmente de -5 °C a +40 °C, salvo indicación contraria
- Entorno de instalación: debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor, contaminación elevada y condensación anormal.
- Entornos especiales: para zonas de gran altitud, costeras, húmedas o con alta contaminación, se deben confirmar los requisitos de aislamiento e instalación antes de realizar el pedido.
Parámetros técnicos
El LFDZ2-10 es un transformador de corriente pasaparedes para interior diseñado para sistemas de clase 10 kV, 11 kV y 12 kV. Cuenta con fundición totalmente encapsulada en resina epoxi, opera en un rango estándar de temperatura ambiente de -5 °C a +40 °C y cumple con las normas IEC y GB1208-87. El dispositivo admite corrientes primarias nominales de 75 A a 400 A y una corriente secundaria de 5 A, con múltiples combinaciones de precisión para aplicaciones de medición y protección.
| Corriente primaria nominal (A) |
Carga secundaria nominal (Ω) |
Corriente térmica de 1 s Ith (×I1n) |
Corriente dinámica estable Idyn (×I1n) |
|
|---|---|---|---|---|
| clase 0,5 | clase D | |||
| 75~200 | 0,8 | 1,2 | 120 | 210 |
| 300~400 | 0,8 | 1,2 | 80 | 160 |
Instalación y cableado
Diagrama de instalación
El transformador de corriente LFDZ2-10 está diseñado para montaje pasaparedes y puede instalarse en posición vertical u horizontal según la configuración de la celda. Cuenta con una placa de montaje con cuatro orificios Φ14 dispuestos en una cuadrícula de 160 mm × 160 mm. La abertura en la pared debe acomodar una ventana de referencia de aproximadamente 95 mm, y la altura total de montaje puede variar entre 215 mm y 275 mm según la orientación y las especificaciones del plano.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la relación primaria según el rango de operación del alimentador. Las opciones disponibles son 75 A, 100 A, 150 A, 200 A, 300 A y 400 A con una salida secundaria fija de 5 A; verifique la carga continua, el crecimiento esperado y el rango del instrumento.
- Elija cuidadosamente la función de los dos núcleos. Use 0,5/0,5 para dos circuitos de medición, 0,5/D para medición más protección diferencial convencional, o D/D únicamente cuando se requieran específicamente dos funciones de protección.
- Verifique nuevamente cualquier requisito de protección clase D. La clase D es una designación obsoleta y no debe asumirse equivalente a las clases modernas 5P, 10P, PX o transitorias; obtenga los datos de excitación, resistencia, error de relación y punto de rodilla requeridos por el estudio del relé.
- Especifique por separado la potencia nominal y la capacidad de soportar fallas. La página fuente no proporciona valores definitivos de VA, corriente térmica de corta duración ni corriente dinámica, por lo que estos deben declararse en el acuerdo técnico para la relación y núcleo exactos.
- Apruebe el plano de instalación antes de fabricar el panel. Confirme la orientación vertical u horizontal, los cuatro orificios Ø14 en una disposición de 160 × 160 mm, la abertura aproximada de 95 mm, la altura total, la interfaz primaria y la dirección de los terminales.
Preguntas frecuentes
P1: ¿Cuál es la corriente primaria nominal máxima para este transformador pasaparedes?
El LFDZ2-10 admite corrientes primarias nominales desde 75 A hasta 400 A con una salida secundaria estándar de 5 A. Especifique su requisito exacto de corriente primaria durante la consulta para una selección precisa del modelo.
P2: ¿Dónde se puede instalar de forma segura este transformador de corriente en resina epoxi?
Está diseñado exclusivamente para entornos interiores en celdas de media tensión libres de vibraciones severas, gases corrosivos y polvo conductor. Para ubicaciones de gran altitud o alta contaminación, se deben confirmar los requisitos de aislamiento antes de realizar el pedido.
P3: ¿Qué clases de precisión están disponibles para aplicaciones de medición y protección?
El dispositivo ofrece clase 0,5 para medición y clase D para protección. Especifique la combinación de precisión requerida y la carga secundaria nominal al solicitar una cotización para garantizar una configuración adecuada del núcleo.
P4: ¿Cómo se define la capacidad de soportar cortocircuitos para este modelo?
La capacidad térmica y dinámica ante cortocircuitos se define mediante los multiplicadores de corriente térmica de 1 s (Ith) y corriente dinámica estable (Idyn) respecto a la corriente primaria nominal. Los valores exactos dependen de la corriente primaria nominal seleccionada.
P5: ¿Cumplen estos transformadores con las normas internacionales IEC?
Sí, el LFDZ2-10 cumple plenamente con las normas IEC y con la norma nacional GB1208-87. Póngase en contacto con nuestro equipo comercial si su proyecto requiere certificados específicos de ensayos tipo de terceros u otra documentación de cumplimiento.
P6: ¿Se realizan ensayos de fábrica rutinarios antes del envío de los transformadores?
Sí, se realizan ensayos rutinarios estándar antes del despacho para garantizar el cumplimiento con las especificaciones IEC. Para requisitos especiales de ensayo o certificados específicos, confírmelo con nuestro equipo de ingeniería durante la fase de pedido.
P7: ¿Se clasifica el LFDZ2-10 como transformador de corriente pasaparedes?
Sí, está diseñado específicamente como transformador de corriente pasaparedes para interior con aislamiento fundido en resina epoxi. Es ampliamente utilizado por fabricantes de celdas para aplicaciones de distribución interior de 10 kV a 12 kV.
