Descripción general

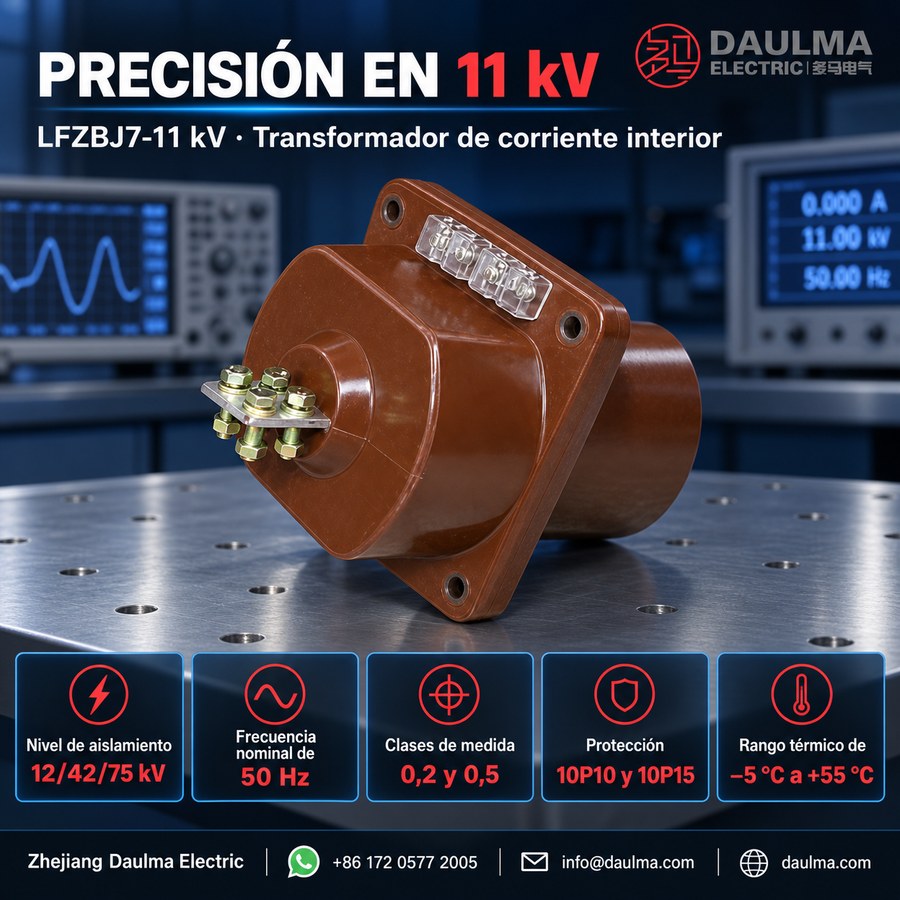

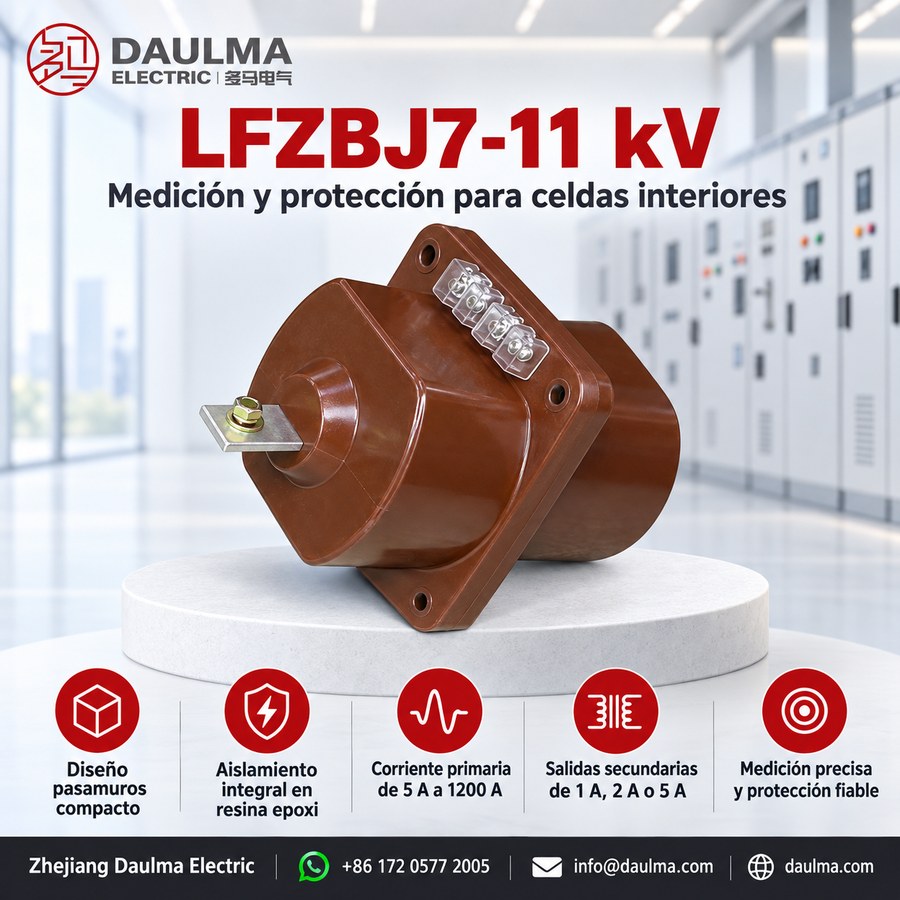

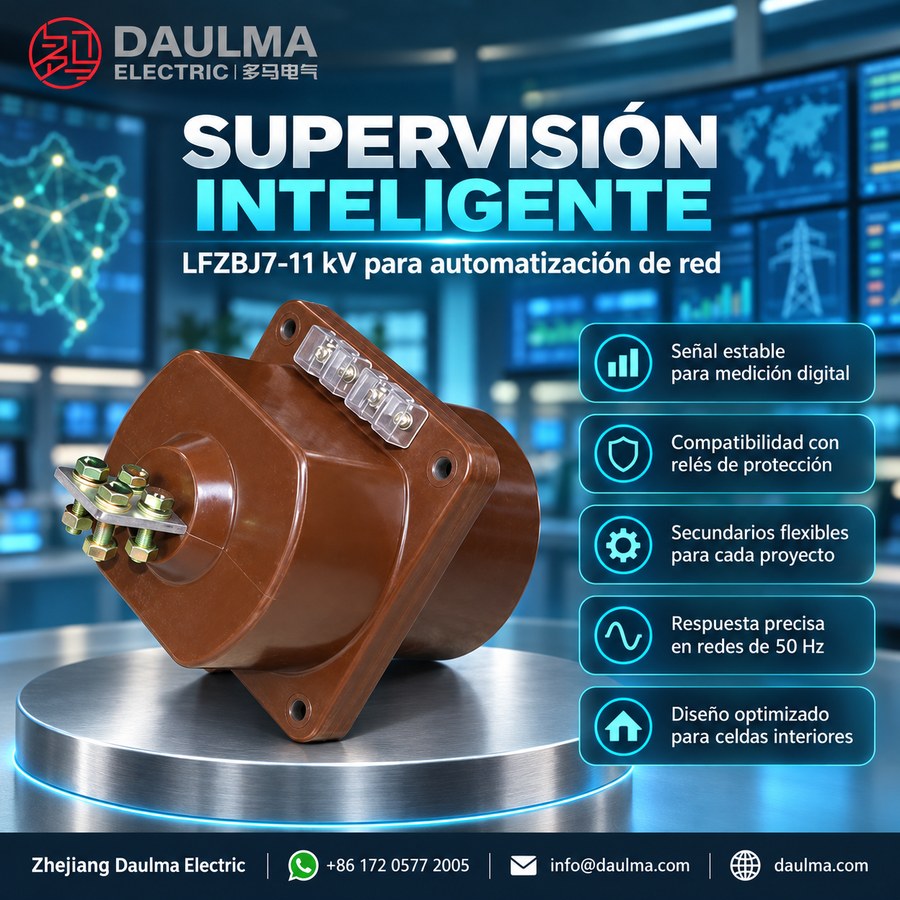

El LFZBJ7-11kV es un transformador de corriente interior tipo pasapared, con aislamiento en resina epoxi moldeada, diseñado para sistemas de celdas de media tensión de clase 11kV y 12kV. Cuenta con un sistema de aislamiento sólido en resina epoxi que garantiza alta rigidez dieléctrica, robustez mecánica y resistencia a la humedad, adecuado para entornos interiores.
Este transformador admite funciones combinadas de medición y protección con clases de precisión como 0.2/10P10, 0.5/10P10, 0.2/10P15 y 0.5/10P15. Se emplea en sistemas de corriente alterna a 50Hz para medición de corriente, facturación energética, protección mediante relés y monitoreo de barras colectoras. Su diseño cumple con los niveles estándar de aislamiento de 12/42/75kV y admite salidas secundarias de 5A, 1A o 2A.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 11kV y 12kV |
| Nivel de aislamiento nominal | 12/42/75kV |
| Frecuencia nominal | 50Hz |
| Rango de corriente primaria | 5A a 1200A |
| Corriente secundaria | 5A, 1A o 2A |
| Precisión para medición | 0.2 o 0.5 |
| Clase de protección | 10P10 o 10P15 |
| Material de aislamiento | Resina epoxi moldeada |
| Tipo de montaje | Pasapared |
| Aplicación | Celdas interior |
Designación del modelo
- L: Transformador de corriente
- F: Estructura tipo pasapared / de paso
- Z: Aislamiento por moldeo en resina epoxi
- B: Configuración disponible con clase de protección
- J: Diseño reforzado de resina moldeada
- 7: Código de secuencia de diseño
- 11kV: Designación internacional de clase de tensión para celdas de 11kV / 12kV
- 10 / 10L: Variantes del catálogo con diferentes dimensiones exteriores
Construcción

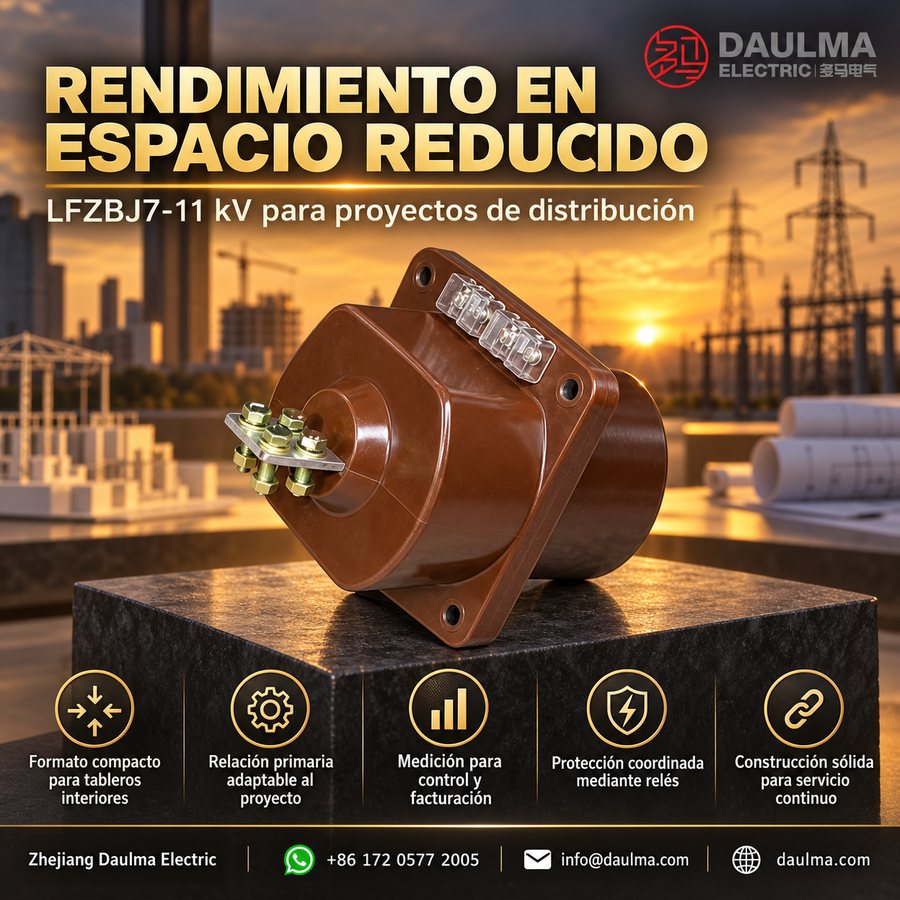

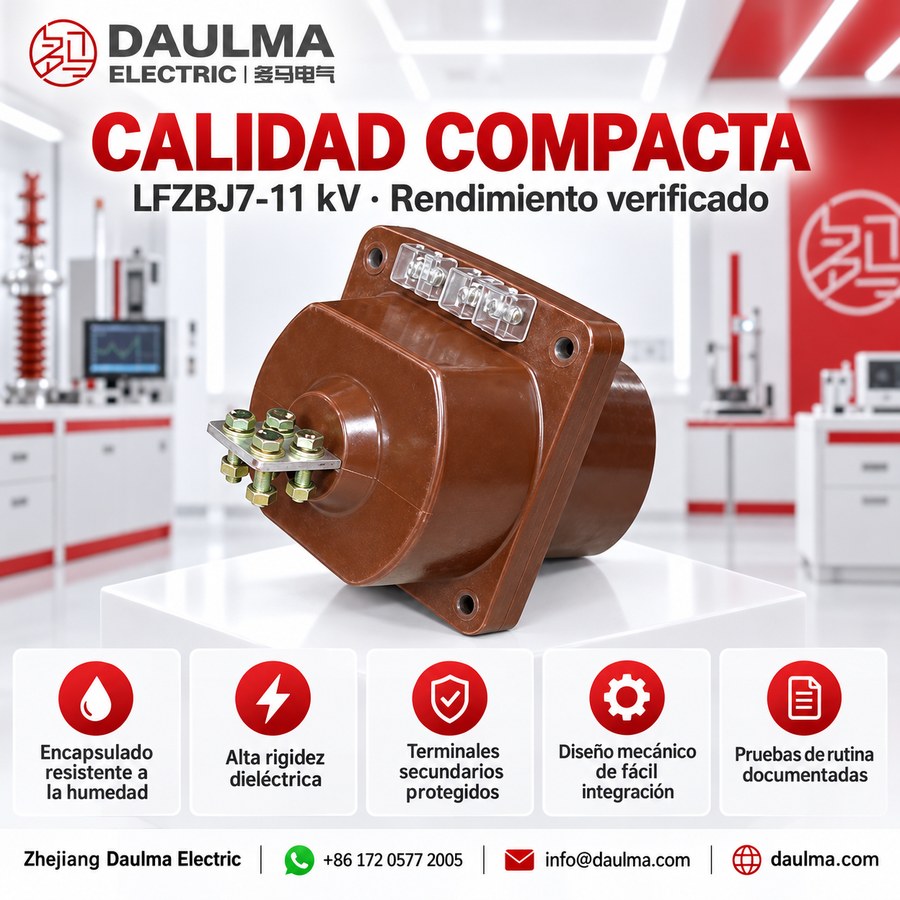

El LFZBJ7-11kV presenta un cuerpo compacto tipo pasapared fabricado en resina epoxi moldeada, que proporciona excelente aislamiento eléctrico y estabilidad mecánica. El conductor primario atraviesa directamente el centro del transformador, con terminales primarios extendidos en ambos lados para una conexión segura a la barra colectora. Una brida cuadrada de montaje permite su instalación en paneles o tabiques, mientras que los devanados secundarios terminan en una regleta frontal claramente separada. La construcción moldeada en resina asegura resistencia a la humedad, al polvo y a los ciclos térmicos típicos en entornos de celdas interior. Existen dos variantes —estándar (LFZBJ7-10) y de longitud extendida (LFZBJ7-10L)— que comparten idénticas características eléctricas pero difieren en profundidad física para adaptarse a distintas configuraciones de gabinetes.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas de media tensión interior
- Tensión del sistema: redes de clase 10kV, 11kV y 12kV
- Frecuencia nominal: 50Hz
- Temperatura ambiente: -5°C a +40°C
- Entorno de instalación: debe estar libre de vibraciones severas, polvo conductor, gases corrosivos, atmósferas explosivas, contaminación grave y condensación anormal.
Parámetros técnicos
Los modelos LFZB7-10 y LFZBJ7-10L son transformadores de corriente interior con aislamiento en resina epoxi moldeada, diseñados para sistemas de clase 10kV/11kV. Cuentan con aislamiento en resina epoxi y cumplen con las normas IEC y GB. La corriente primaria varía de 5A a 400A.
LFZB7-10
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica 1s (kA) |
Corriente dinámica (kA pico) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P | ||||
| 5 | 0.2/10P10 0.5/10P10 |
10 | 10 | 15 | 0.45 | 1.1 |
| 10 | 0.9 | 2.2 | ||||
| 15 | 1.35 | 3.3 | ||||
| 20 | 1.8 | 4.5 | ||||
| 30 | 2.7 | 6.75 | ||||
| 40 | 3.6 | 9 | ||||
| 50 | 5 | 12.5 | ||||
| 75 | 7.5 | 18.8 | ||||
| 100 | 10 | 25 | ||||
| 150 | 15 | 37.5 | ||||
| 200 | 20 | 50 | ||||
| 300 | 30 | 75 | ||||
| 400 | 40 | 100 | ||||
LFZBJ7-10L
| Corriente primaria nominal (A) |
Combinación de clases de precisión |
Potencia nominal (VA) |
Corriente térmica 1s (kA) |
Corriente dinámica (kA pico) |
||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P | ||||
| 5 | 0.2/10P15 0.5/10P15 0.2/10P10/10P10 0.5/10P10/10P10 |
10 | 20 | 25 | 0.7 | 1.75 |
| 10 | 1.5 | 3.75 | ||||
| 15 | 1.8 | 4.7 | ||||
| 20 | 2.8 | 7 | ||||
| 30 | 4.4 | 11 | ||||
| 40 | 5.5 | 13.8 | ||||
| 50 | 6.3 | 15.8 | ||||
| 75 | 9.5 | 23 | ||||
| 100 | 15 | 37.5 | ||||
| 150 | 20 | 50 | ||||
| 200 | 30 | 75 | ||||
| 300 | 36 | 90 | ||||
| 400 | 40 | 100 | ||||
Instalación y cableado
Diagrama de instalación
El transformador de corriente LFZBJ7-11kV está diseñado para instalación interior tipo pasapared con conexión directa a barra colectora. La unidad se monta sobre la pared de la celda mediante una placa de fijación, atravesando el conductor primario la abertura central. Los terminales secundarios son accesibles desde el frente o lateral, según lo indicado en el dibujo dimensional aprobado.
Selección y preguntas frecuentes
Guía de selección
- Seleccione la variante de cuerpo estándar (420 mm) o de cuerpo largo (450 mm) según la profundidad del tabique, geometría de la barra, número de devanados y carga requerida.
- Elija una relación nominal entre 5A y 400A basada en estudios de carga y cortocircuito; trate las relaciones de 600A a 1200A como específicas de proyecto hasta su completa documentación.
- Seleccione 1A, 2A o 5A e indique si requiere dos o tres núcleos independientes con combinaciones de precisión 0.2/0.5 para medición y 10P10/10P15 para protección.
- Verifique las potencias nominales por núcleo: las versiones estándar ofrecen 10VA para medición y 15VA para protección, mientras que las versiones de cuerpo largo alcanzan hasta 20VA/25VA.
- Confirme exactamente el deber térmico/dinámico, aislamiento 12/42/75kV, recorte de brida, terminales de barra, soporte de 22 kg y ambiente de +55°C.
Preguntas Frecuentes
Q1: ¿Para qué tipo de celdas es este transformador de corriente?
Está diseñado exclusivamente para celdas de media tensión de interior. Cumple con redes de 10kV, 11kV y 12kV a 50Hz. Consulte a nuestro equipo para validar su aplicación específica en su proyecto.
Q2: ¿Qué condiciones ambientales requiere la instalación de este equipo?
Requiere un entorno interior libre de vibraciones severas, polvo conductor, gases corrosivos y condensación anormal. La temperatura ambiente operativa debe mantenerse entre -5°C y +40°C.
Q3: ¿Cuál es la clase de precisión disponible para medición?
Ofrece combinaciones de clases 0.2/10P10 y 0.5/10P10. La potencia nominal es de 10 VA para las clases 0.2 y 0.5, y 15 VA para 10P. Especifique su necesidad al solicitar la cotización.
Q4: ¿Puede soportar altas corrientes de cortocircuito este transformador?
Sí, su diseño en resina epoxi moldeada garantiza alta resistencia. La corriente térmica de 1s y la dinámica varían según la corriente primaria de 5A a 400A. Los valores exactos dependen del modelo seleccionado.
Q5: ¿Qué normativas internacionales cumple este transformador de corriente?
El equipo cumple rigurosamente con las normas IEC y GB. El aislamiento está fabricado en resina epoxi moldeada para garantizar la seguridad en interior. Contacte a ventas para obtener los certificados de fábrica.
Q6: ¿Se puede configurar con relaciones de transformación personalizadas?
La corriente primaria estándar varía de 5A a 400A. Para relaciones específicas fuera de este rango, la fabricación está sujeta a confirmación técnica. Envíe sus especificaciones para evaluar la viabilidad del proyecto.
