พารามิเตอร์ทางเทคนิค

เงื่อนไขการใช้งาน

• ตำแหน่งติดตั้ง: ตู้สวิตช์เกียร์แรงดันปานกลางภายในอาคาร
• แรงดันระบบ: เครือข่ายระดับ 10kV, 11kV และ 12kV
• ความถี่ที่กำหนด: 50Hz
• อุณหภูมิแวดล้อม: -5°C ถึง +40°C
• สภาพแวดล้อมการติดตั้ง: ต้องปราศจากการสั่นสะเทือนรุนแรง ฝุ่นนำไฟฟ้า ก๊าซกัดกร่อน สารไวไฟ มลภาวะรุนแรง และการควบแน่นผิดปกติ

พารามิเตอร์ทางเทคนิค

LFZB7-10 และ LFZBJ7-10L เป็นทรานส์ฟอร์มเมอร์กระแสไฟฟ้าชนิดหล่อเรซินอีพ็อกซี่สำหรับใช้ภายในอาคาร ออกแบบสำหรับระบบระดับ 10kV/11kV มีฉนวนเรซินอีพ็อกซี่ และเป็นไปตามมาตรฐาน IEC และ GB กระแสปฐมภูมิอยู่ระหว่าง 5A ถึง 400A

LFZB7-10

LFZBJ7-10L

การติดตั้งและการเดินสาย

แผนภาพการติดตั้ง

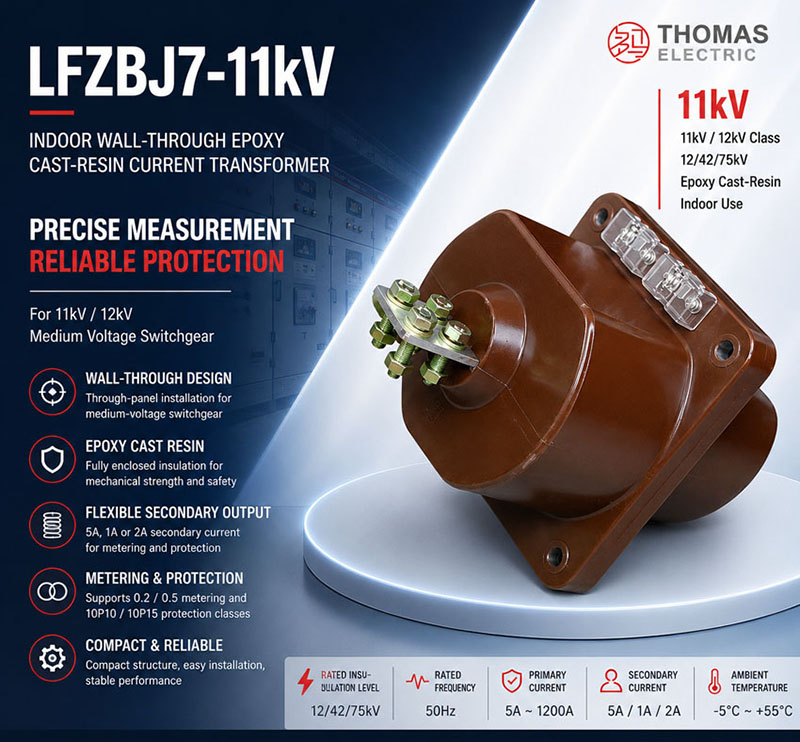

ทรานส์ฟอร์มเมอร์กระแสไฟฟ้า LFZBJ7-11kV ออกแบบสำหรับการติดตั้งแบบผ่านผนังภายในอาคาร โดยเชื่อมต่อกับบัสบาร์โดยตรง ติดตั้งบนผนังตู้สวิตช์เกียร์ผ่านแผ่นยึด โดยตัวนำกระแสปฐมภูมิผ่านช่องกลางของตัวเรือน ขั้วทุติยภูมิสามารถเข้าถึงได้จากด้านหน้าหรือด้านข้าง ตามที่ระบุในแบบร่างภายนอกที่ได้รับอนุมัติ

การเลือกและคำถามที่พบบ่อย

คู่มือการเลือกใช้งาน

• เลือกระหว่างตัวเรือนมาตรฐานความยาว 420 มม. หรือรุ่นยาว 450 มม. ตามความลึกของช่องกั้น รูปทรงบัสบาร์ จำนวนขดลวด และภาระที่ต้องการ
• เลือกอัตราส่วนกระแส 5A–400A จากการศึกษาโหลดและกระแสลัดวงจร; กรณี 600A–1200A ถือเป็นโครงการเฉพาะจนกว่าจะมีเอกสารครบถ้วน
• เลือกกระแสทุติยภูมิ 1A, 2A หรือ 5A และระบุขดลวดอิสระสองหรือสามขด สำหรับการวัดค่า (0.2/0.5) และการป้องกัน (10P10/10P15)
• ตรวจสอบกำลังเอาต์พุตต่อขดลวด: รุ่นมาตรฐานให้ 10VA สำหรับการวัดค่า และ 15VA สำหรับการป้องกัน ส่วนรุ่นยาวให้สูงสุด 20VA/25VA
• ยืนยันค่ากระแสความร้อน/ไดนามิกที่แน่นอน ระดับฉนวน 12/42/75kV ขนาดรูตัดหน้าแปลน ขั้วต่อบัสบาร์ ความสามารถรับน้ำหนัก 22 กก. และสภาพแวดล้อม +55°C

คำถามที่พบบ่อย

Q1: ทรานส์ฟอร์มเมอร์กระแสไฟฟ้าชนิดหล่อเรซินนี้ออกแบบสำหรับเครือข่ายแรงดันปานกลางใด?

ออกแบบสำหรับเครือข่ายตู้สวิตช์เกียร์ในอาคารระดับ 10kV, 11kV และ 12kV ฉนวนเรซินอีพ็อกซี่เป็นไปตามมาตรฐาน IEC และ GB กรุณายืนยันแรงดันระบบจริงกับทีมวิศวกรของเรา

Q2: มีการรวมคลาสความแม่นยำใดบ้างสำหรับการวัดค่าและการป้องกัน?

ทรานส์ฟอร์มเมอร์มีการรวมคลาสความแม่นยำ 0.2/10P10 และ 0.5/10P10 กำลังเอาต์พุตที่กำหนดคือ 10VA สำหรับคลาส 0.2 และ 0.5 และ 15VA สำหรับ 10P กรุณาระบุการรวมที่ต้องการขณะสั่งซื้อ

Q3: ความสามารถในการทนกระแสลัดวงจรกำหนดอย่างไรสำหรับกระแสปฐมภูมิแต่ละค่า?

กระแสความร้อนและกระแสไดนามิกปรับตามกระแสปฐมภูมิที่กำหนด ตั้งแต่ 5A ถึง 400A ตัวอย่างเช่น กระแสปฐมภูมิ 20A จะให้กระแสความร้อน 1.8kA และกระแสไดนามิก 4.5kA กรุณายืนยันค่าที่แน่นอนสำหรับกระแสปฐมภูมิของคุณ

Q4: ทำไมจึงต้องควบคุมสภาพแวดล้อมการติดตั้งอย่างเข้มงวดสำหรับทรานส์ฟอร์มเมอร์นี้?

การติดตั้งต้องอยู่ในอุณหภูมิแวดล้อมระหว่าง -5°C ถึง +40°C สภาพแวดล้อมต้องปราศจากการสั่นสะเทือนรุนแรง ฝุ่นนำไฟฟ้า ก๊าซกัดกร่อน และการควบแน่นผิดปกติ กรุณาตรวจสอบให้แน่ใจว่าตู้สวิตช์เกียร์ของคุณเป็นไปตามเงื่อนไขเหล่านี้ก่อนติดตั้ง

Q5: ทรานส์ฟอร์มเมอร์ชนิดหล่อเรซินอีพ็อกซี่เหล่านี้ผลิตตามมาตรฐานสากลหรือไม่?

ใช่ ผลิตตามมาตรฐาน IEC และ GB เราดำเนินการทดสอบประจำโรงงานตามมาตรฐานสำหรับทุกหน่วย กรุณาร้องขอรูปแบบใบรับรองการทดสอบที่ต้องการสำหรับโครงการของคุณ

Q6: สามารถปรับแต่งกระแสปฐมภูมิให้เกิน 400A มาตรฐานได้หรือไม่?

กระแสปฐมภูมิมาตรฐานอยู่ระหว่าง 5A ถึง 400A การปรับแต่งกระแสหรือการกำหนดค่าขั้วพิเศษต้องได้รับการยืนยันจากวิศวกร กรุณาติดต่อทีมขายของเราพร้อมข้อมูลทางเทคนิคที่แน่นอนเพื่อรับใบเสนอราคาแบบเฉพาะ

คำถามที่พบบ่อย

Q1: สามารถติดตั้งในระบบ 11kV ได้หรือไม่

ใช่ ขึ้นอยู่กับการยืนยันโครงการ อุปกรณ์ออกแบบสำหรับตู้สวิตช์เกียร์ภายในอาคารระดับ 10kV, 11kV และ 12kV โปรดระบุแรงดันระบบที่แน่นอนเพื่อให้โรงงานตรวจสอบความถูกต้อง

Q2: ควรเลือกคลาสความแม่นยำใดสำหรับการวัด

คลาส 0.2 แนะนำสำหรับการวัดพลังงานที่ต้องการความแม่นยำสูง กำลังเอาต์พุตที่กำหนดคือ 10 VA สำหรับคลาส 0.2 และ 0.5 ติดต่อเราเพื่อขอคำปรึกษาในการเลือกอัตราส่วน

Q3: พิกัดทนกระแสลัดวงจรคืออะไร

พิกัดขึ้นอยู่กับกระแสปฐมภูมิที่กำหนด สำหรับกระแส 50A จะทนกระแสความร้อน 5kA นาน 1 วินาที และกระแสไดนามิกสูงสุด 12.5kA ยืนยันค่าพิกัดเฉพาะกับทีมวิศวกรก่อนสั่งซื้อ

Q4: ขั้นตอนการขอใบรับรองการทดสอบทำอย่างไร

รายงานการทดสอบมาตรฐานมอบให้พร้อมทุกหน่วย ครอบคลุมการตรวจสอบอัตราส่วน ขั้วต่อ และความต้านทานฉนวนตามมาตรฐาน IEC และ GB ส่งคำขอใบรับรองการทดสอบแบบเฉพาะให้ทีมขาย

Q5: เมื่อไหร่ที่ควรติดต่อโรงงานเพื่อปรับแต่งอัตราส่วน

รองรับอัตราส่วนแบบกำหนดเองตั้งแต่ 5A ถึง 400A ระยะเวลาดำเนินการและราคาขึ้นอยู่กับยืนยันจากโรงงานตามปริมาณการสั่งซื้อ ส่งข้อมูลจำเพาะโดยละเอียดเพื่อรับใบเสนอราคา

Q6: ทำไมต้องติดตั้งในสภาพแวดล้อมที่ปราศจากก๊าซกัดกร่อน

เพื่อป้องกันความเสื่อมสภาพของฉนวนเรซินอีพ็อกซี่ ทรานส์ฟอร์มเมอร์นี้จึงออกแบบสำหรับตู้สวิตช์เกียร์ภายในอาคารที่อุณหภูมิ -5°C ถึง +40°C ตรวจสอบสภาพหน้างานจริงและสภาพแวดล้อมก่อนการติดตั้ง
