Descripción general
El LJ-φ75 es un transformador de corriente de secuencia cero con núcleo anular para interiores, diseñado para la detección de fallas a tierra en sistemas de corriente alterna hasta 35 kV, operando a 50 Hz o 60 Hz. Cuenta con un devanado secundario aislado con resina fundida y está destinado al uso con cables trifásicos que atraviesan su abertura central.
Con una relación nominal de intensidad de 30/1 A, el transformador proporciona una detección fiable de corriente residual para la protección contra fallas a tierra en sistemas con neutro no efectivamente puesto a tierra y sistemas de puesta a tierra de corriente reducida. Se utiliza habitualmente con relés de falla a tierra tipo DD-11/60 y cumple con los requisitos normativos para aplicaciones de protección de alimentadores de cable de media tensión en interiores.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Tensión nominal | Hasta 35 kV |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Relación nominal de intensidad | 30/1 A |
| Tensión de prueba secundaria | 3 kV CA (frecuencia industrial) |
| Sistema de aplicación | Puesta a tierra de corriente reducida, neutro no efectivamente puesto a tierra |
| Ambiente de instalación | Interior |
| Tipo de núcleo | Núcleo magnético anular |
| Compatibilidad de salida | Relé de falla a tierra DD-11/60 |
Designación del modelo
- L: Transformador de corriente
- J: Para protección contra fallas a tierra / protección de puesta a tierra
- φ75: Diámetro exterior máximo del cable: 75 mm
Construcción

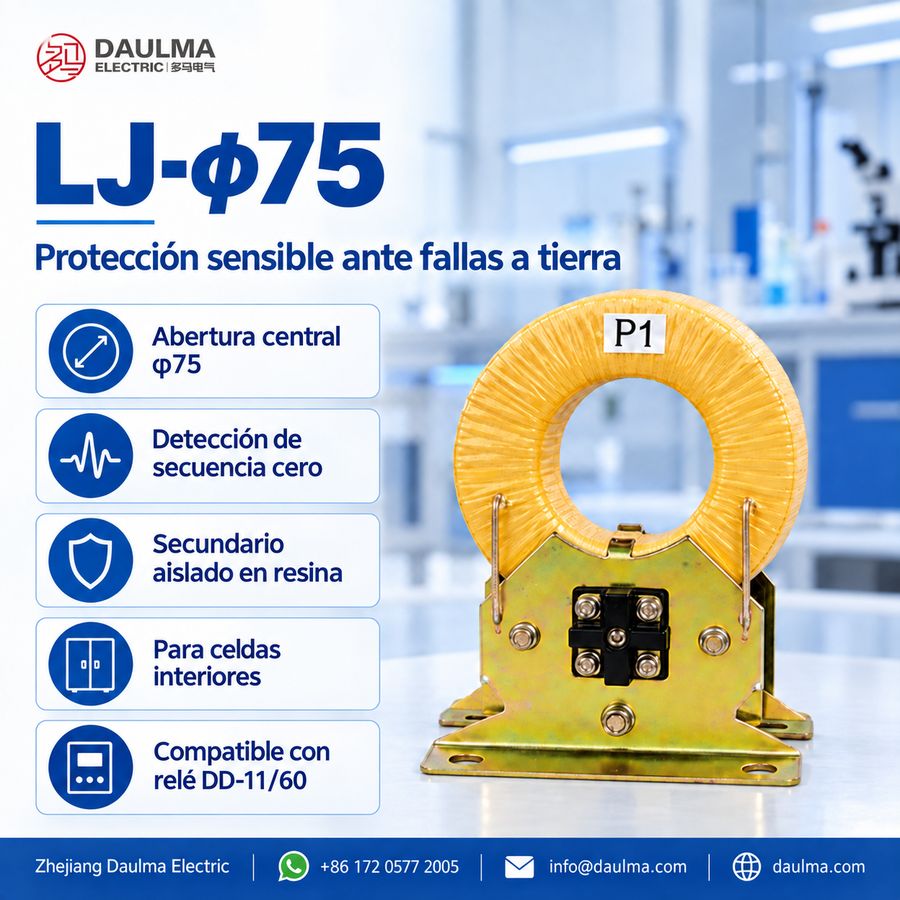

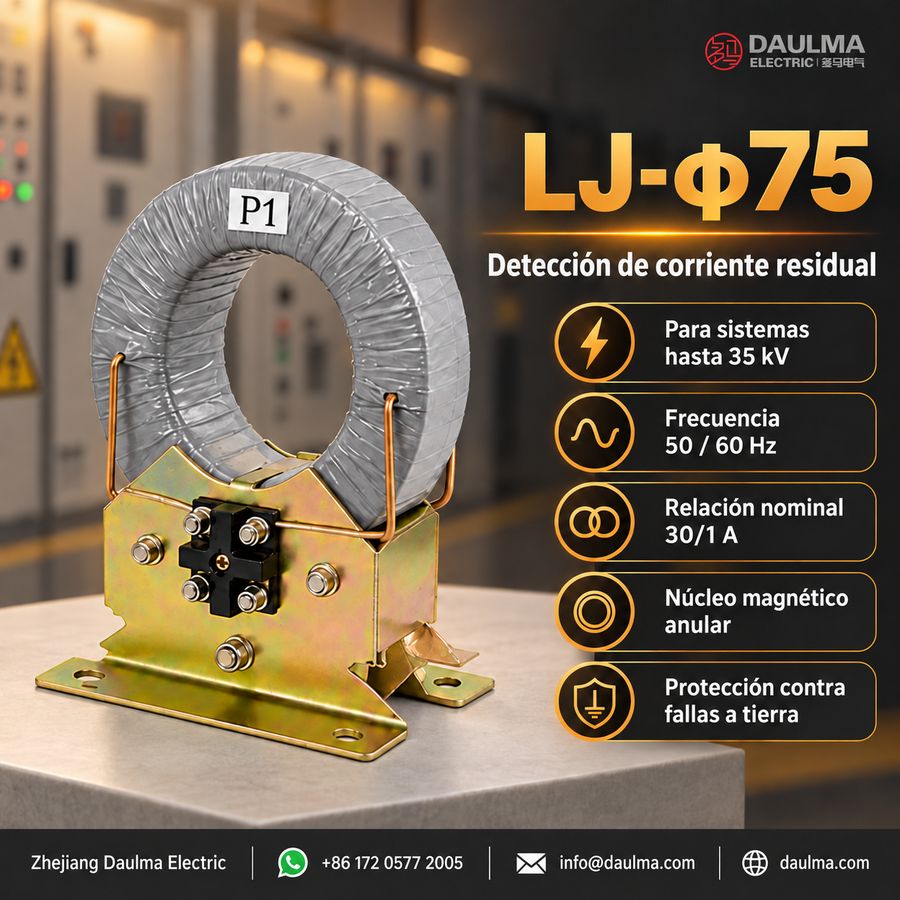

El LJ-φ75 presenta un núcleo anular de hierro con el devanado secundario uniformemente arrollado alrededor de este. El núcleo se mantiene en su lugar mediante una estructura de abrazadera que garantiza estabilidad mecánica y facilidad de instalación. El devanado secundario está encapsulado con aislamiento de resina fundida, lo que proporciona una elevada rigidez dieléctrica y protección ambiental adecuada para entornos de celdas de media tensión en interiores. El diseño permite que el haz de cables trifásicos atraviese directamente el centro del núcleo, posibilitando la detección precisa de la corriente de secuencia cero sin contacto eléctrico directo. El transformador se monta en el interior de armarios de protección o envolventes de distribución de media tensión, donde se conecta a relés de falla a tierra para funciones de supervisión y disparo ante fallas a tierra.
Technical Parameters
Condiciones de servicio
- Ubicación de instalación: interior
- Sistema aplicable: sistema de puesta a tierra de corriente reducida hasta 35 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Enrutamiento de cables: Los cables trifásicos deben atravesar juntos la ventana del transformador.
- Cableado de puesta a tierra: La pantalla del cable o el conductor de puesta a tierra deben cablearse según el esquema de protección a tierra seleccionado.
- Ambiente de instalación: Libre de vibraciones severas, gases corrosivos, humedad excesiva, polvo conductor y contaminación grave.
Parámetros técnicos
El transformador de corriente de secuencia cero LJ-φ75 está diseñado para uso en interiores en sistemas hasta 35 kV con aislamiento de resina fundida. Opera a 50 Hz o 60 Hz y soporta una relación nominal de intensidad de 30/1 A, adecuada para protección contra fallas a tierra en sistemas de puesta a tierra de corriente reducida.
| Tipo (Relación) |
Resistencia de línea de conexión (Ω) |
Corriente de arranque del relé (A) |
Sensibilidad (A) |
Ajuste de escala del relé (A) |
Relación nominal de intensidad (A) |
|---|---|---|---|---|---|
| LJ-φ75 | 1 | 0,1 | 6–10 | 0,1–0,2 | 30/1 |
Installation & Wiring
Diagrama de instalación
El transformador de corriente de secuencia cero LJ-φ75 se instala haciendo pasar los tres conductores de fase por su ventana central en la misma dirección. El transformador se fija firmemente a una base mediante los orificios de montaje provistos. Los terminales secundarios se conectan al relé de falla a tierra según el diagrama de cableado y el esquema de puesta a tierra especificados.
Selection & FAQs
Guía de selección
- Confirme que el sistema utiliza protección con neutro no efectivamente puesto a tierra o de corriente reducida y requiere un TC de secuencia cero de 30/1 A.
- Verifique que el conjunto completo de cables trifásicos cabe en la ventana de 75 mm con holgura mecánica y de aislamiento segura.
- Asegure la compatibilidad del TC con el relé DD-11/60 o equivalente y coordine la configuración de escala de 0,1 A–0,2 A con el estudio de falla a tierra.
- Mantenga la resistencia total de las conexiones secundarias dentro del valor de referencia especificado de 1 Ω y verifique la sensibilidad requerida de 6 A–10 A.
- Confirme el enrutamiento de conductores y pantalla, el montaje fijo, la polaridad, la puesta a tierra y el circuito secundario cerrado antes de la puesta en servicio.
Preguntas frecuentes
P1: ¿Para qué se utiliza el LJ-φ75?
Detecta corriente de secuencia cero para protección contra fallas a tierra en sistemas de cableado interior hasta 35 kV.
P2: ¿Cuál es la relación nominal de intensidad?
El LJ-φ75 utiliza una relación fija de 30/1 A.
P3: ¿Qué sensibilidad ante fallas a tierra ofrece?
La sensibilidad de protección publicada es de 6 A–10 A cuando se aplica con el circuito y ajustes del relé especificados.
P4: ¿Qué relé se recomienda?
Los datos técnicos hacen referencia al relé de falla a tierra DD-11/60 con ajuste de escala de 0,1 A–0,2 A.
P5: ¿Qué tamaño de cable cabe en el transformador?
El conjunto completo de cables protegidos debe atravesar la abertura de 75 mm con holgura adecuada.
P6: ¿Cómo deben enrutarse los cables trifásicos?
Los tres conductores de fase atraviesan juntos el núcleo en la misma dirección; las pantallas y conductores de puesta a tierra siguen el esquema aprobado.
P7: ¿Por qué debe verificarse la resistencia de las líneas de conexión?
Una resistencia secundaria excesiva puede reducir la corriente en el relé y comprometer la sensibilidad especificada ante fallas a tierra.
