Descripción general

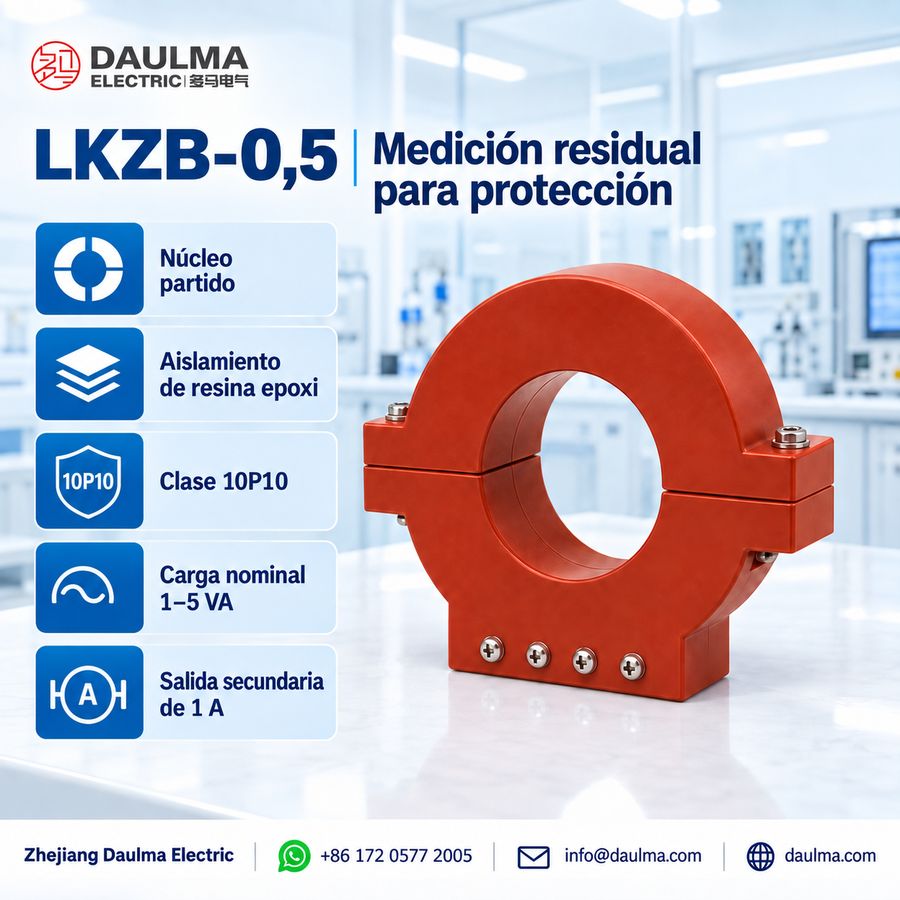

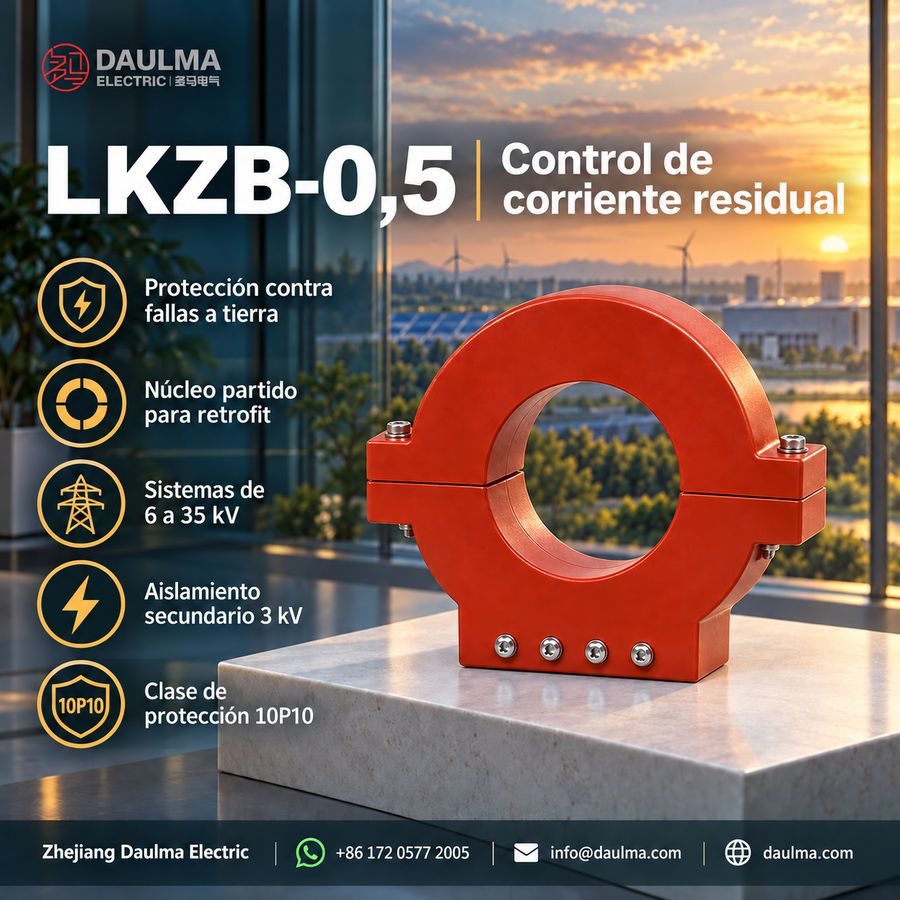

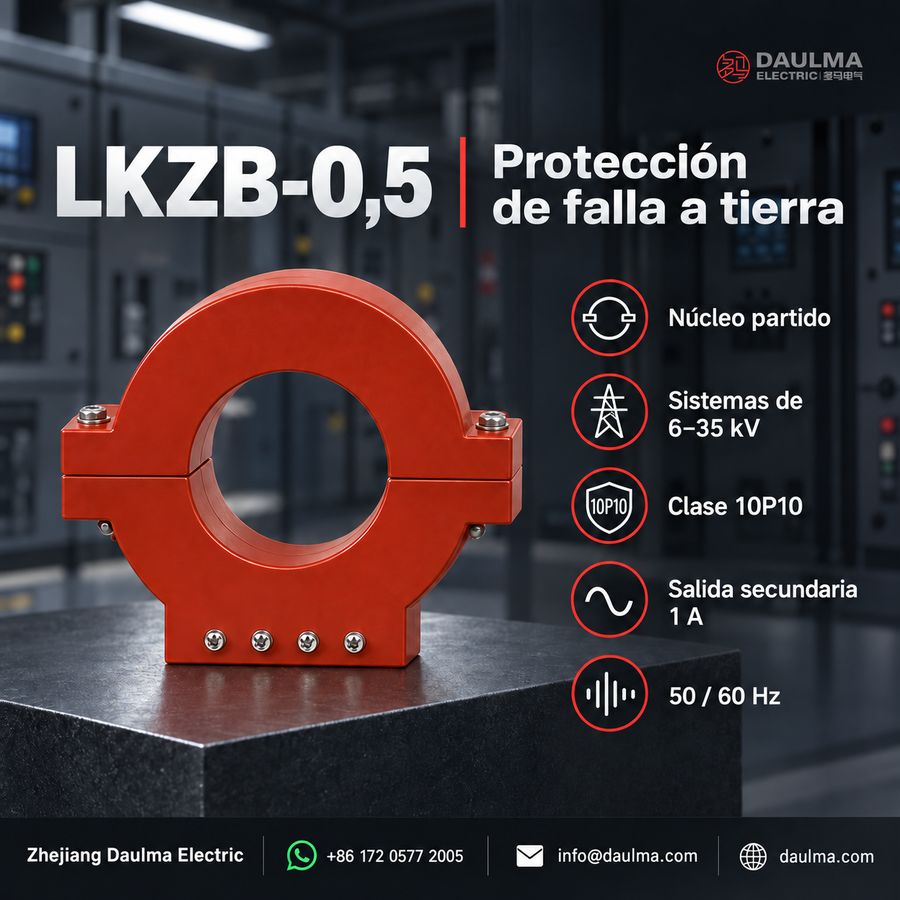

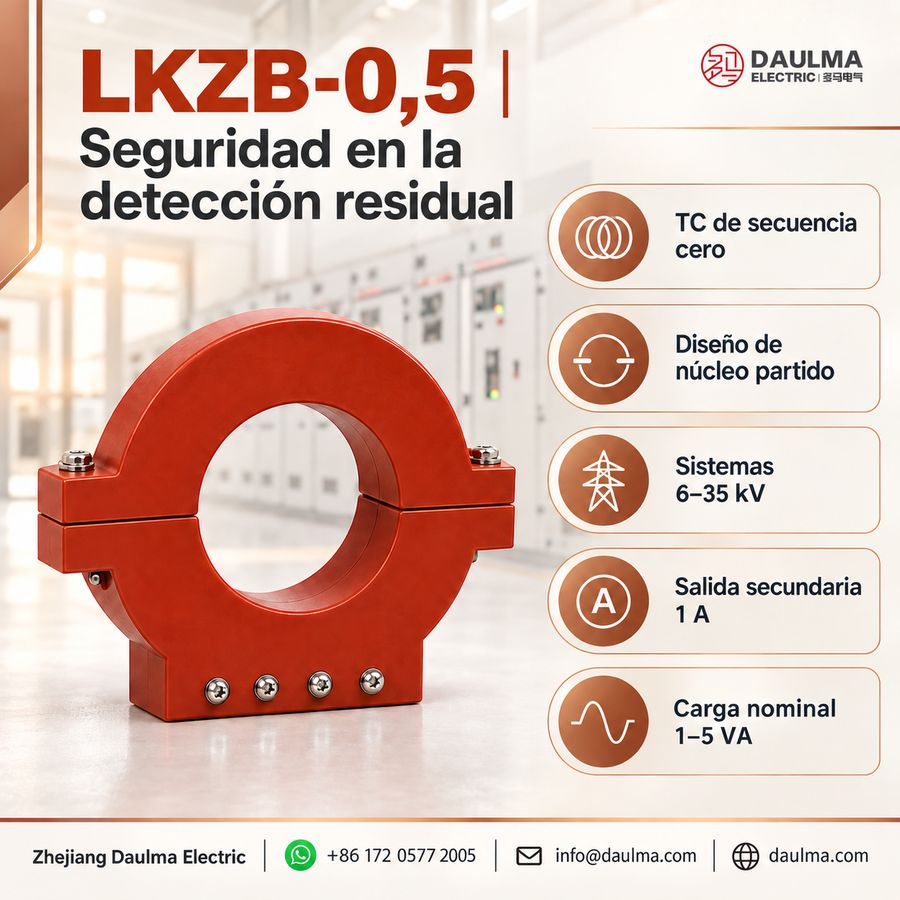

El LKZB-0.5 (LBD-LCT) es un transformador de corriente de secuencia cero con núcleo partido diseñado para sistemas de cables de media tensión de CA de 6–35 kV. Cuenta con aislamiento de resina colada (epoxi) y un núcleo electromagnético optimizado para la detección de corriente residual sin necesidad de conexiones en el devanado primario.
Clasificado con clase de exactitud 10P10 y corriente secundaria de 1 A, soporta la protección contra fallas a tierra en aplicaciones industriales y de servicios públicos, incluyendo generación eléctrica, minería, ferrocarriles e instalaciones químicas. El dispositivo cumple con las normas IEC 61869-1/2, GB 1208-1997 y DL/T 856-2004, garantizando un rendimiento fiable tanto en sistemas puestos a tierra como no puestos a tierra.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 6–35 kV |
| Frecuencia nominal | 50 Hz o 60 Hz |
| Corriente secundaria nominal | 1 A |
| Clase de exactitud | 10P10 |
| Carga nominal | 1–5 VA |
| Factor de potencia de la carga | cosφ = 0,8 (en retraso) |
| Nivel de aislamiento secundario | 3 kV CA (1 min) |
| Tipo de instalación | Núcleo partido con sujeción mediante pernos |
| Normas aplicables | IEC 61869-1 / IEC 61869-2; GB 1208-1997; DL/T 856-2004 |
Designación del modelo
- L: Transformador de corriente (TC)
- K: Aplicación de protección (protección de secuencia cero)
- Z: Aislamiento de resina colada (epoxi), estructura cerrada
- B: Construcción con núcleo partido (abrible / abrazadera)
- 0.5: Designación de clase de aislamiento para el lado secundario
- LBD-LCT: Código de serie que indica transformador de protección de secuencia cero con núcleo partido
Construcción

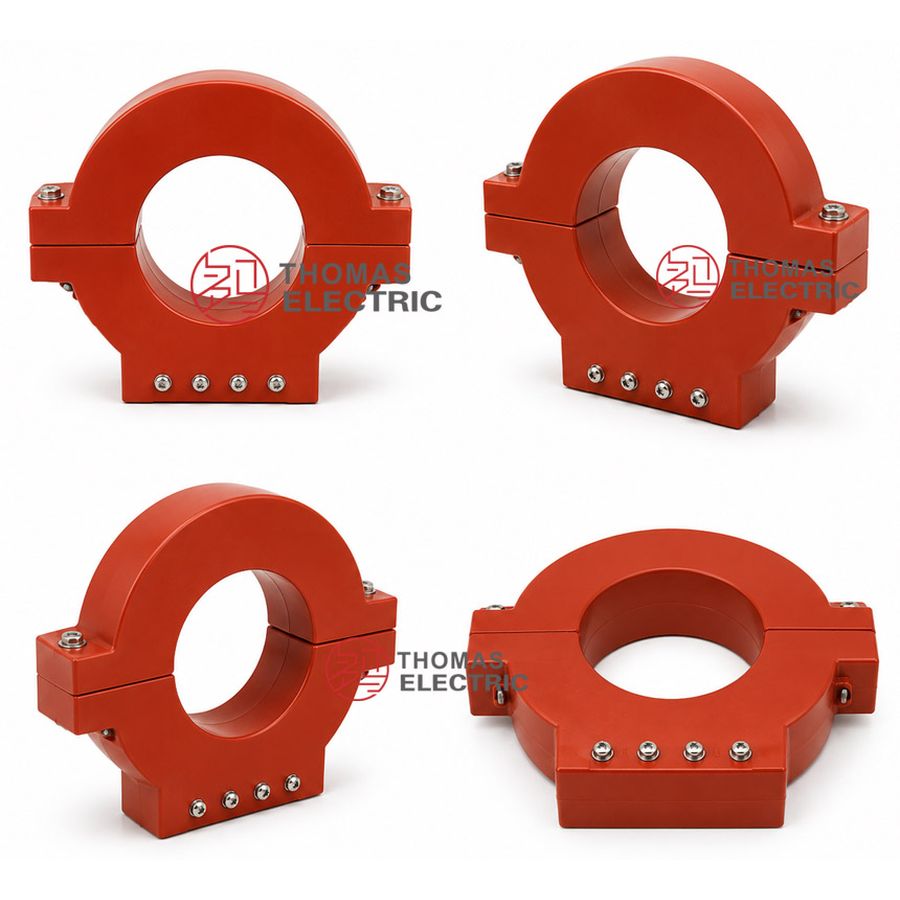

La serie LKZB-0.5 emplea un diseño de núcleo partido con carcasa de plástico ABS y encapsulado en resina epoxi del núcleo magnético toroidal y del devanado secundario. Esta construcción garantiza alta resistencia mecánica, rendimiento estable del aislamiento y resistencia a la humedad y la contaminación. Las dos mitades del núcleo se aseguran mediante pernos, permitiendo la instalación sin desconectar los cables —ideal para modernización en gabinetes de terminación de cables. Dos orificios de montaje en la base permiten una fijación segura. La ausencia de contacto galvánico entre los conductores primarios y el transformador elimina riesgos de conexión eléctrica directa, manteniendo al mismo tiempo un acoplamiento magnético preciso para una medición exacta de la corriente de secuencia cero.
Technical Parameters
Condiciones de servicio
- Ambiente de instalación: Solo para instalación interior (gabinetes de terminación de cables, celdas de distribución)
- Altitud: No superior a 1000 m sobre el nivel del mar (para altitudes superiores, especificar para confirmación técnica)
- Temperatura ambiente: −5 °C a +40 °C
- Humedad relativa: Promedio diario ≤ 95 %, promedio mensual ≤ 90 % (referencia a +20 °C)
- Condiciones ambientales: Libre de gases o vapores corrosivos; libre de medios explosivos o inflamables; sin vibraciones severas, choques mecánicos ni impactos; adecuado para ambientes interiores normales de instalación de cables
Parámetros técnicos
La serie LKZB-0.5 (LBD-LCT) comprende transformadores de corriente de secuencia cero con núcleo partido para uso interior en sistemas de cables de CA de 6–35 kV (50/60 Hz), con aislamiento de resina colada y diseñados para operar entre −5 °C y +40 °C de temperatura ambiente y hasta 1000 m de altitud. Cumplen con los requisitos estándar de clase de protección y admiten relaciones de corriente primaria de 50 A a 600 A con salida secundaria fija de 1 A.
| Relación nominal de corriente (A) | Clase de exactitud | Potencia nominal (VA) |
|---|---|---|
| 50/1 | 10P10 | 1 |
| 75/1 | 10P10 | 1.6 |
| 100/1 | 10P10 | 2.5 |
| 150/1 | 10P10 | 5 |
| 200/1 | 10P10 | 5 |
| 300/1 | 10P10 | 5 |
| 400/1 | 10P10 | 5 |
| 600/1 | 10P10 | 5 |
Installation & Wiring
Diagrama de instalación
Los transformadores de corriente de secuencia cero con núcleo partido LKZB-0.5 (LBD-LCT) están diseñados para una instalación sencilla en sistemas de cables trifásicos energizados sin desconectar los conductores. Abra las mitades del núcleo partido, posicione alrededor del haz de cables asegurándose de que los tres conductores de fase atraviesen la apertura central y luego fije firmemente las mitades con los pernos suministrados, apretándolos al par especificado. Monte la unidad firmemente utilizando los dos orificios de fijación para evitar movimientos o vibraciones durante la operación.
Selection & FAQs
Guía de selección
- Confirme el sistema de puesta a tierra, la corriente esperada de falla a tierra, el umbral de disparo del relé y el rendimiento de protección requerido 10P10.
- Seleccione la relación primaria de 50 A a 600 A y la apertura de 60 mm a 180 mm según el haz de cables y el estudio de protección.
- Verifique que el relé acepte la salida secundaria fija de 1 A y calcule la carga total del circuito secundario (relé + cableado).
- Confirme que la relación seleccionada proporcione suficiente potencia de salida (1 VA–5 VA) para el circuito secundario conectado.
- Verifique que todos los conductores de fase pasen juntos, que las caras del núcleo estén alineadas, que los pernos estén bien apretados, que la fijación sea rígida y que K1/K2 estén correctamente cableados.
Preguntas frecuentes
P1: ¿Para qué se utiliza el LKZB-0.5?
Es un TC de corriente residual con núcleo partido para protección contra fallas a tierra en alimentadores de cables interiores de 6 kV a 35 kV.
P2: ¿Qué rango de corriente primaria está disponible?
Las relaciones nominales estándar son 50 A, 75 A, 100 A, 150 A, 200 A, 300 A, 400 A y 600 A con salida secundaria de 1 A.
P3: ¿Qué tamaños de apertura se ofrecen?
Los diámetros internos disponibles son 60 mm, 80 mm, 100 mm, 150 mm y 180 mm.
P4: ¿Qué exactitud de protección proporciona?
Todas las configuraciones listadas utilizan la clase 10P10 para servicio de protección con relés.
P5: ¿Cómo varía la potencia nominal según la relación?
La potencia de salida aumenta desde 1 VA a 50 A hasta 5 VA desde 150 A en adelante, con 1,6 VA a 75 A y 2,5 VA a 100 A.
P6: ¿Se puede instalar sin retirar los cables?
Sí. Las dos mitades se abren alrededor del grupo completo de conductores de fase y se aseguran con pernos.
P7: ¿Qué puede causar pérdida de sensibilidad ante fallas a tierra?
Caras del núcleo desalineadas, pernos flojos, enrutamiento incorrecto de conductores, carga excesiva o circuito secundario abierto pueden afectar la protección.
