Descripción general
Los modelos LMZ-10 y LMZJ1-10 son transformadores de corriente tipo barra pasante para montaje interior, con aislamiento en resina epoxi moldeada, diseñados para sistemas de corriente alterna de media tensión de 10 kV, 11 kV y 12 kV con frecuencia nominal de 50 Hz. Estos dispositivos presentan una estructura de barra pasante en la que el conductor primario atraviesa centralmente el cuerpo del transformador, permitiendo su integración directa en celdas de media tensión y tableros de distribución.
Admiten una salida secundaria estándar de 5 A y ofrecen combinaciones de precisión como 0,5/3, 0,5/10P o 0,5/0,5 para satisfacer los requisitos de medición, protección por relés y monitoreo de corriente. Adecuados para instalaciones interiores industriales y de servicios públicos, estos transformadores cumplen con las normas IEC y nacionales aplicables a transformadores de corriente de media tensión.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10 kV / 11 kV / 12 kV |
| Frecuencia nominal | 50 Hz |
| Corriente secundaria nominal | 5 A |
| Tipo de aislamiento | Resina epoxi moldeada |
| Configuración primaria | Tipo barra pasante |
| Clases de precisión | 0,5 (medición), 3 / 10P (protección) |
| Ambiente de instalación | Interior |
| Aplicación | Medición, facturación energética, protección por relés |
Designación del modelo
- L: Transformador de corriente
- M: Tipo barra / estructura tipo barra
- Z: Aislamiento por moldeo en resina epoxi
- J1: Serie con salida extendida / diseño reforzado
- 10: Clase de tensión nominal: 10 kV
Construcción

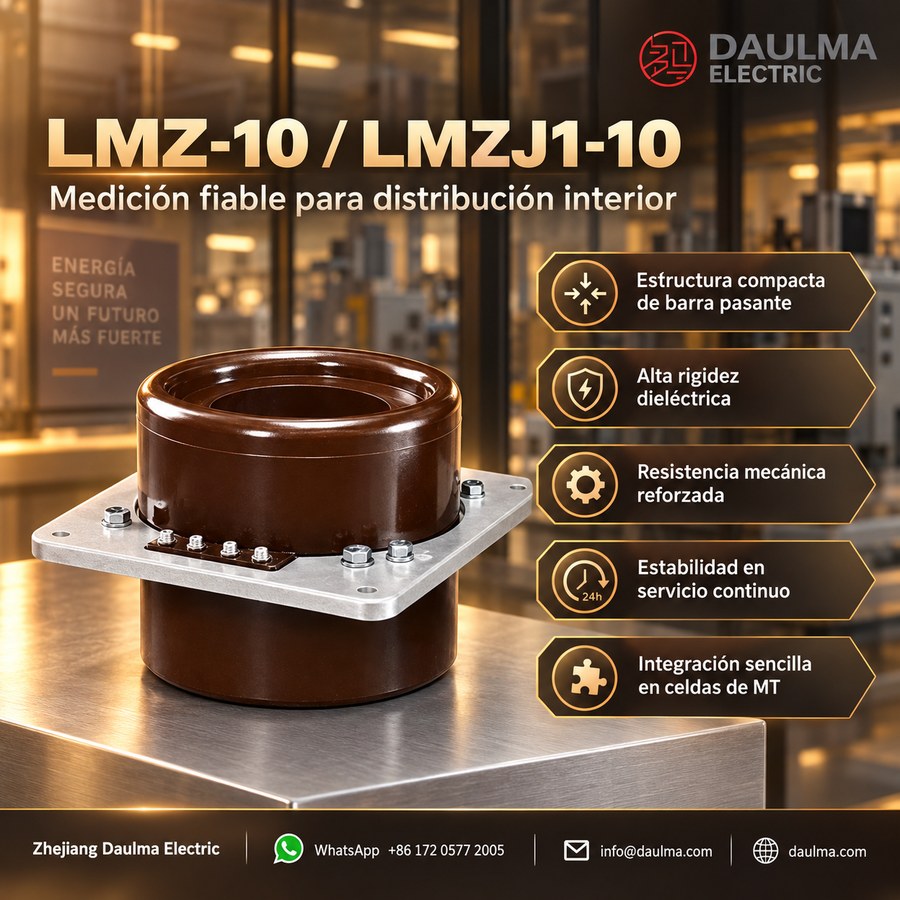

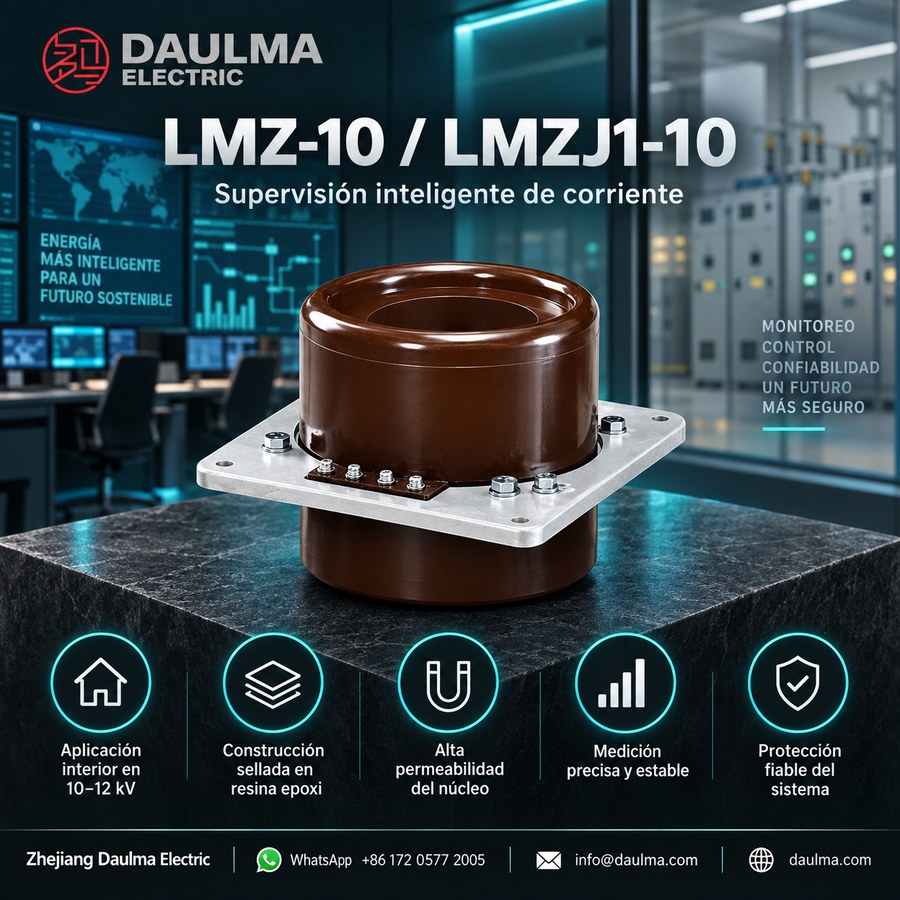

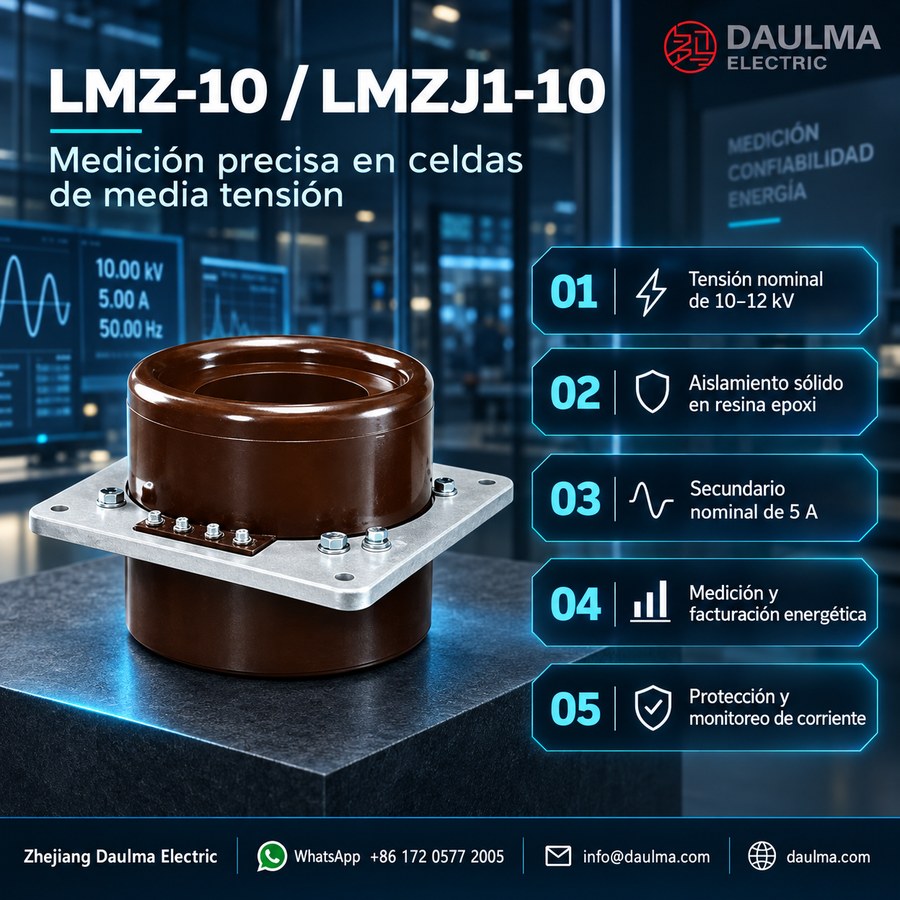

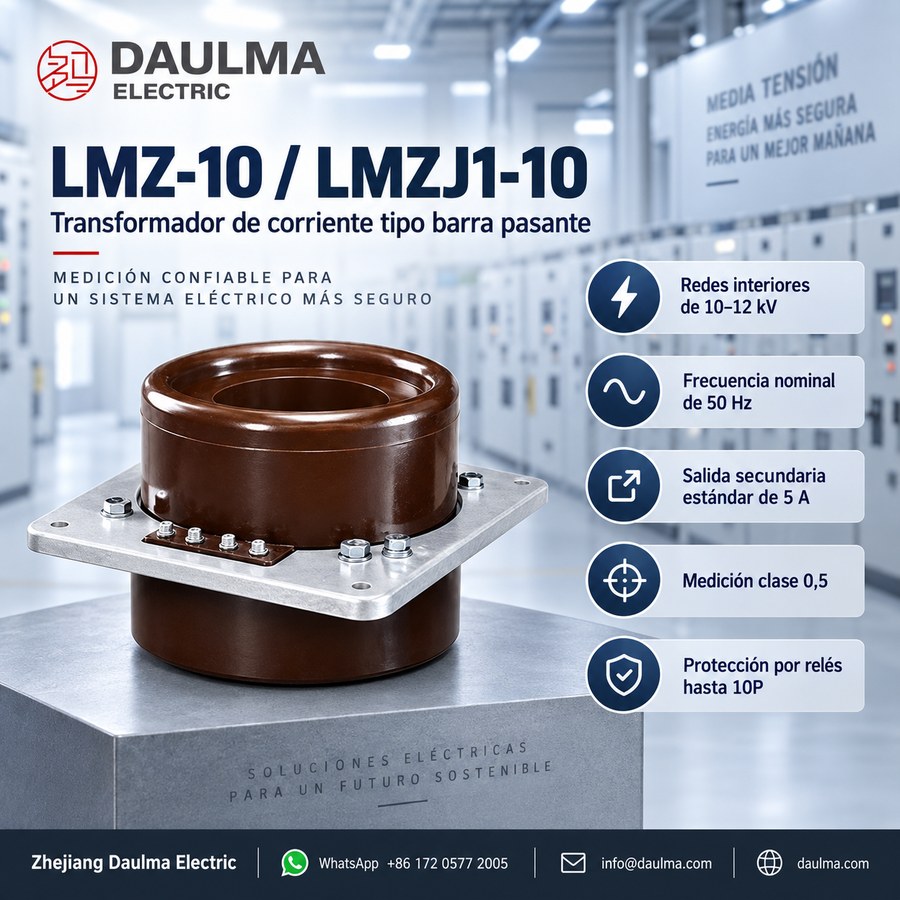

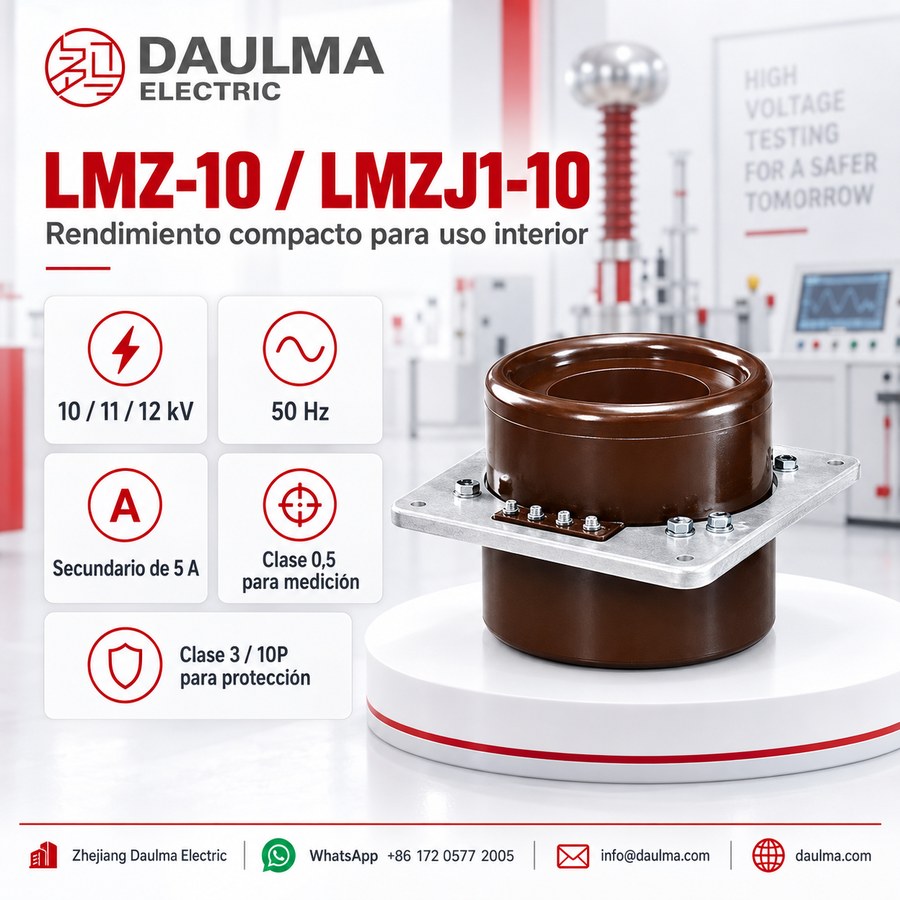

Los transformadores de corriente LMZ-10 y LMZJ1-10 presentan una robusta construcción tipo barra pasante para montaje en pared. El conductor primario atraviesa la abertura central de la unidad, mientras que los devanados secundarios están enrollados sobre un núcleo de hierro de alta permeabilidad y completamente encapsulados en resina epoxi. Este aislamiento moldeado proporciona excelente rigidez dieléctrica, estabilidad mecánica y resistencia a factores ambientales en aplicaciones interiores. La carcasa incorpora una placa de montaje, tornillo de puesta a tierra, placa de características y orificios preperforados para un montaje seguro y sencillo en paneles de celdas. El diseño compacto y sellado garantiza un rendimiento fiable bajo operación continua en entornos de distribución de media tensión.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas interiores de media tensión
- Altitud: no superior a 1000 m salvo especificación contraria
- Temperatura ambiente: de -5 °C a +40 °C
- Humedad relativa: inferior al 85 % a 20 °C en condiciones de referencia
- Condiciones ambientales: El producto debe instalarse en lugares libres de vibraciones severas, gases corrosivos, medios explosivos, polvo conductor, contaminación grave y condensación anormal.
- Resistencia a vibraciones: El producto ha superado pruebas de vibración equivalentes a ondas senoidales triples de 0,4 g bajo condiciones de referencia.
Parámetros técnicos
Los modelos LMZ-10 y LMZJ1-10 son transformadores de corriente tipo barra pasante con resina moldeada, diseñados para sistemas interiores de clase 10 kV (incluyendo 10 kV, 11 kV y 12 kV). Presentan aislamiento por moldeo en resina epoxi, operan en un rango de temperatura ambiente de -5 °C a +40 °C y son adecuados para instalaciones hasta 1000 m de altitud. Cumplen con las normas IEC y GB1208-87, admiten corrientes primarias de 300 A a 5000 A y ofrecen diversas combinaciones de precisión y carga.
| Tipo | Tensión nominal (kV) |
Corriente primaria nominal (A) |
Corriente secundaria nominal (A) |
Clases de precisión |
Carga secundaria
nominal (VA) |
Factor límite de precisión para 10P |
||
|---|---|---|---|---|---|---|---|---|
| Clase 0,5 |
Clase 3 |
Clase 10P |
||||||
| LMZ-10 | 10 | 300-1000 | 5 | 0,5/3 0,5/10P |
10 | 15 | 15 | 10 |
| LMZJ1-10 | 10 | 1500 | 5 | 0,5/10P | 40 | 80 | 15 | |
| 2000, 3000, 4000, 5000 |
60 | 100 | ||||||
| Tipo | Corriente primaria nominal (A) |
Clases de precisión |
L (mm) |
C (mm) |
D (mm) |
d (mm) |
A1 (mm) |
A2 (mm) |
B1 (mm) |
B2 (mm) |
Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMZ-10 | 300 | 0,5/3 0,5/10P |
220 | 125 | 136 | 33 | 140 | 170 | 206 | 236 | 7,5 |
| 400 | 43 | ||||||||||
| 500-600 | 145 | 53 | |||||||||
| 750-800 | 63 | ||||||||||
| 1000 | 225 | 132 | 173 | 85 | 165 | 195 | 230 | 260 | 8,2 | ||
| LMZJ1-10 | 1500-2000 | 0,5/10P | 276 | 173 | 240 | 128 | 256 | 296 | 346 | 346 | 25,8 |
| 3000 | 177 | 256 | 143 | ||||||||
| 4000 | 168 | 305 | 170 | 300 | 340 | 420 | 420 | 26,5 | |||
| 5000 |
Instalación y cableado
Diagrama de instalación
Los transformadores de corriente LMZ-10 y LMZJ1-10 están diseñados para instalación interior tipo barra pasante. La barra primaria atraviesa la abertura central, y la unidad se fija al panel de la celda mediante la placa de montaje con orificios predefinidos. Asegúrese de la alineación con el plano aprobado del layout de la celda antes de la instalación definitiva.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo según la relación certificada y las dimensiones indicadas en la ficha técnica. Los datos de origen indican LMZ-10 para corrientes nominales estándar y LMZJ1-10 para rangos superiores, pero la transición exacta entre ambos modelos debe confirmarse con el plano actual de fábrica.
- Ajuste la relación primaria a la carga continua máxima. Las corrientes primarias disponibles van desde 300 A hasta 5000 A con una secundaria fija de 5 A; verifique también los requisitos de corriente de corta duración y el rango de los instrumentos conectados.
- Elija la combinación de núcleos según la función. Use 0,5/0,5 o 0,5/3 cuando se requieran dos funciones de medición, y 0,5/10P cuando un núcleo alimente medición y el otro protección.
- Verifique la potencia nominal y el factor de protección de cada núcleo. Las potencias varían de 10 VA a 100 VA según la relación y el núcleo; para núcleos de protección 10P, confirme si el factor límite de precisión requerido es 10 o 15 según la ficha final.
- Compruebe la interfaz mecánica y de aislamiento completa. Confirme el tamaño de la barra, la holgura de la abertura, el recorte del panel, la disposición de los orificios de montaje, la disposición de terminales, el nivel de aislamiento del sistema, la altitud y las condiciones ambientales antes de realizar el pedido.
Preguntas frecuentes
P1: ¿Qué niveles de tensión admite este transformador de corriente tipo barra pasante?
Admite sistemas interiores de media tensión de 10 kV, 11 kV y 12 kV. El moldeo en resina epoxi garantiza un aislamiento fiable para estas clases. Confirme la tensión específica del sistema con nuestro equipo de ingeniería.
P2: ¿Cómo afecta la gran altitud a las condiciones de instalación?
Los modelos estándar están clasificados para altitudes de hasta 1000 m. Para instalaciones que superen este límite, se requiere desclasificación o modificaciones de diseño especiales. Póngase en contacto con nosotros para evaluar proyectos en alta montaña.
P3: ¿Qué valores nominales de corriente primaria están disponibles para este modelo?
Estos modelos cubren corrientes primarias desde 300 A hasta 5000 A. Ofrecen múltiples clases de precisión y combinaciones de carga para medición o protección. Especifique sus requisitos exactos de relación al consultar.
P4: ¿Cumplen estos transformadores de corriente con normas internacionales?
Sí, cumplen plenamente con las normas IEC y GB1208-87. Esto garantiza compatibilidad global para aplicaciones en celdas interiores de clase 10 kV. Confirme la documentación de cumplimiento normativo con nuestro equipo comercial.
P5: ¿Se pueden personalizar las clases de precisión para proyectos específicos?
Sí, están disponibles diversas combinaciones de precisión y carga para satisfacer requisitos específicos de aplicación. Las configuraciones personalizadas están sujetas a confirmación de fábrica y cantidades mínimas de pedido. Proporcione sus especificaciones técnicas para una cotización adaptada.
P6: ¿Dónde debe instalarse este transformador de corriente tipo barra pasante con resina moldeada?
Está diseñado específicamente para entornos interiores de celdas de media tensión. La construcción tipo barra pasante con aislamiento en resina epoxi ofrece protección robusta para redes de distribución de 10 kV a 12 kV. Verifique las dimensiones mecánicas con nuestro equipo de ingeniería.
P7: ¿Por qué es crítica la condición del ambiente de instalación para este transformador con resina?
El aislamiento moldeado en resina requiere ambientes libres de gases corrosivos, medios explosivos y vibraciones severas. Operar dentro del rango de -5 °C a +40 °C garantiza un rendimiento dieléctrico óptimo. Contáctenos para verificar las condiciones específicas de su sitio.
