Visão Geral
Os modelos LMZ-10 e LMZJ1-10 são transformadores de corrente do tipo barra passante para instalação interna, com isolamento em resina epóxi fundida, projetados para sistemas de corrente alternada de média tensão de 10kV, 11kV e 12kV operando em 50Hz. Esses dispositivos possuem estrutura do tipo barra passante, na qual o condutor primário atravessa centralmente o corpo do transformador, permitindo integração direta em painéis de manobra e distribuição.
Suportam saída secundária padrão de 5A e oferecem combinações de exatidão como 0,5/3, 0,5/10P ou 0,5/0,5 para atender requisitos de medição, proteção por relés e monitoramento de corrente. Adequados para instalações internas industriais e de concessionárias, esses TCs estão em conformidade com as normas IEC e nacionais aplicáveis a transformadores de corrente de média tensão.
Resumo das Características Principais
| Parâmetro | Especificação |
|---|---|
| Classe de tensão | 10kV / 11kV / 12kV |
| Frequência nominal | 50Hz |
| Corrente secundária nominal | 5A |
| Tipo de isolamento | Resina epóxi fundida |
| Configuração primária | Tipo barra passante |
| Classes de exatidão | 0,5 (medição), 3 / 10P (proteção) |
| Ambiente de instalação | Interno |
| Aplicação | Medição, faturamento de energia, proteção por relés |

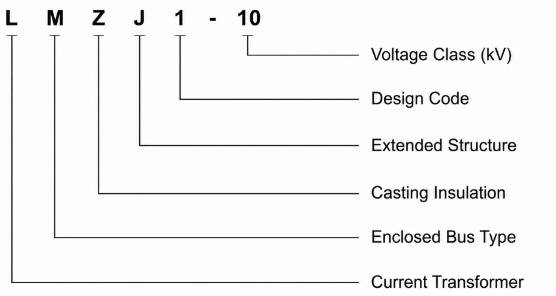

Designação do Modelo
- L: Transformador de corrente
- M: Estrutura do tipo barra / barra coletora
- Z: Isolamento por fundição em resina epóxi
- J1: Série com saída estendida / projeto reforçado
- 10: Classe de tensão nominal: 10kV
Construção

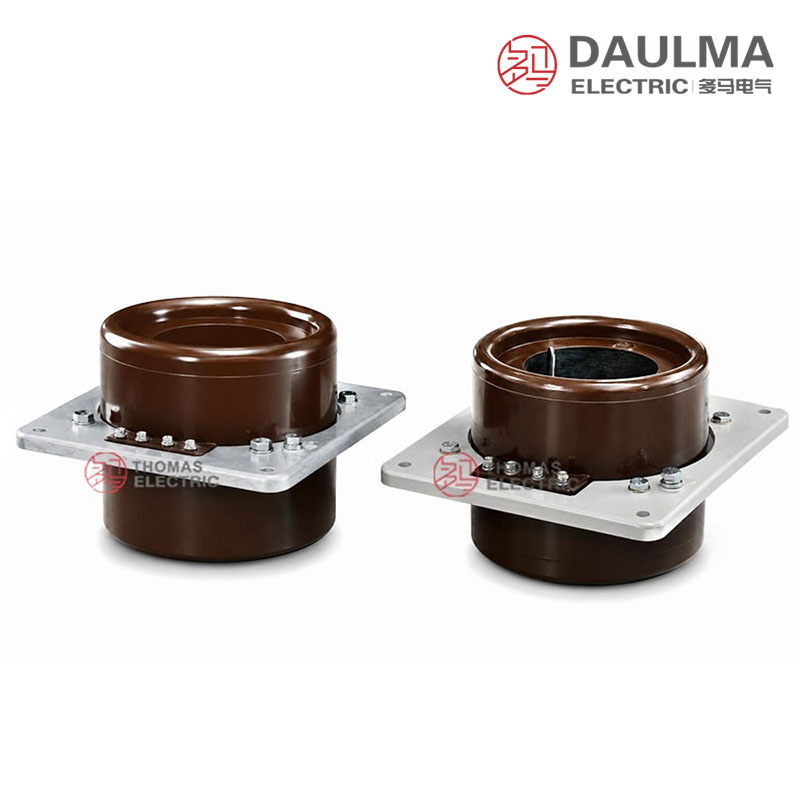

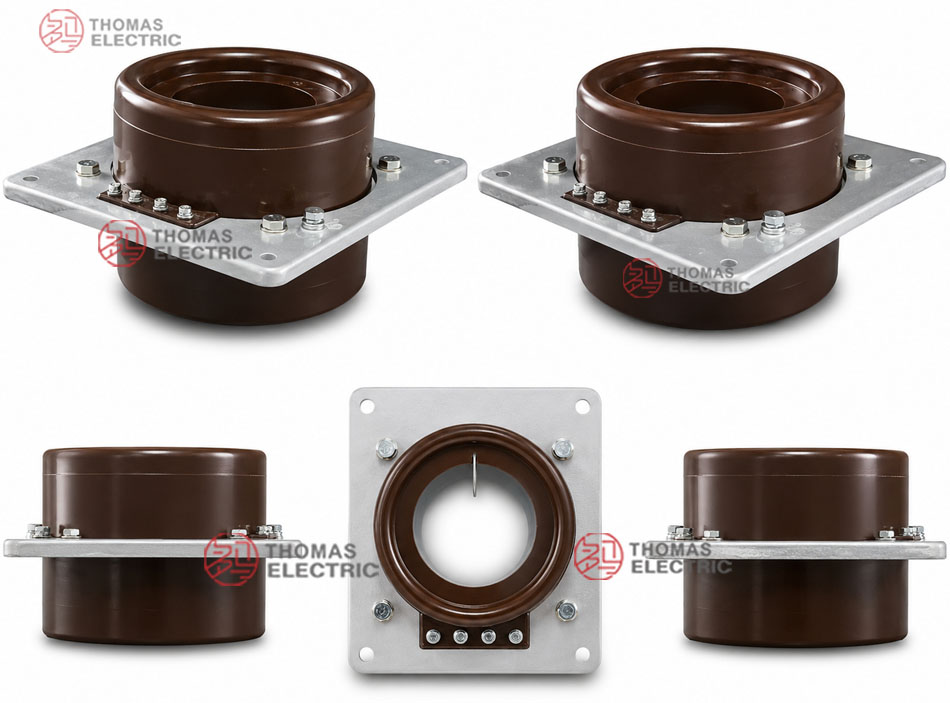

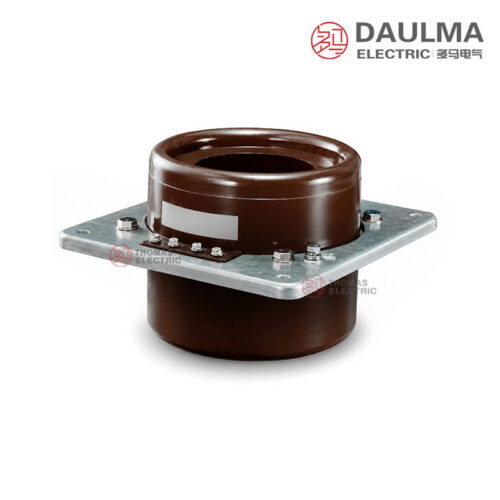

Os transformadores de corrente LMZ-10 e LMZJ1-10 apresentam uma construção robusta do tipo barra passante. O condutor primário atravessa a abertura central da unidade, enquanto os enrolamentos secundários são enrolados sobre um núcleo de ferro de alta permeabilidade e totalmente encapsulados em resina epóxi. Esse isolamento em resina fundida proporciona excelente rigidez dielétrica, estabilidade mecânica e resistência a fatores ambientais em aplicações internas. A carcaça incorpora placa de montagem, parafuso de aterramento, placa de características e furos pré-perfurados para montagem segura e simples em painéis de manobra. O design compacto e selado garante desempenho confiável sob operação contínua em ambientes de distribuição de média tensão.
Parâmetros técnicos
Condições de Serviço
- Local de instalação: painéis internos de média tensão
- Altitude: não superior a 1000m, salvo especificação em contrário
- Temperatura ambiente: -5°C a +40°C
- Umidade relativa: inferior a 85% na condição de referência de 20°C
- Condições ambientais: O produto deve ser instalado em local isento de vibração severa, gases corrosivos, meios explosivos, poeira condutiva, poluição intensa e condensação anormal.
- Resistência à vibração: O produto foi submetido a testes de vibração equivalentes a ondas senoidais triplas de 0,4g nas condições de referência.
Parâmetros Técnicos
Os modelos LMZ-10 e LMZJ1-10 são transformadores de corrente tipo barra passante com resina epóxi fundida, projetados para sistemas internos de classe 10kV (incluindo 10kV, 11kV e 12kV). Possuem isolamento em resina epóxi, operam na faixa de temperatura ambiente de -5°C a +40°C e são adequados para instalações até 1000m de altitude. Em conformidade com as normas IEC e GB1208-87, suportam correntes primárias de 300A a 5000A com diversas combinações de exatidão e carga.
| Tipo | Tensão Nominal (kV) |
Corrente Primária Nominal (A) |
Corrente Secundária Nominal (A) |
Classes de Exatidão |
Carga Secundária
Nominal (VA) |
Fator Limite de Exatidão para 10P |
||
|---|---|---|---|---|---|---|---|---|
| Classe 0,5 |
Classe 3 |
Classe 10P |
||||||
| LMZ-10 | 10 | 300-1000 | 5 | 0,5/3 0,5/10P |
10 | 15 | 15 | 10 |
| LMZJ1-10 | 10 | 1500 | 5 | 0,5/10P | 40 | 80 | 15 | |
| 2000, 3000, 4000, 5000 |
60 | 100 | ||||||

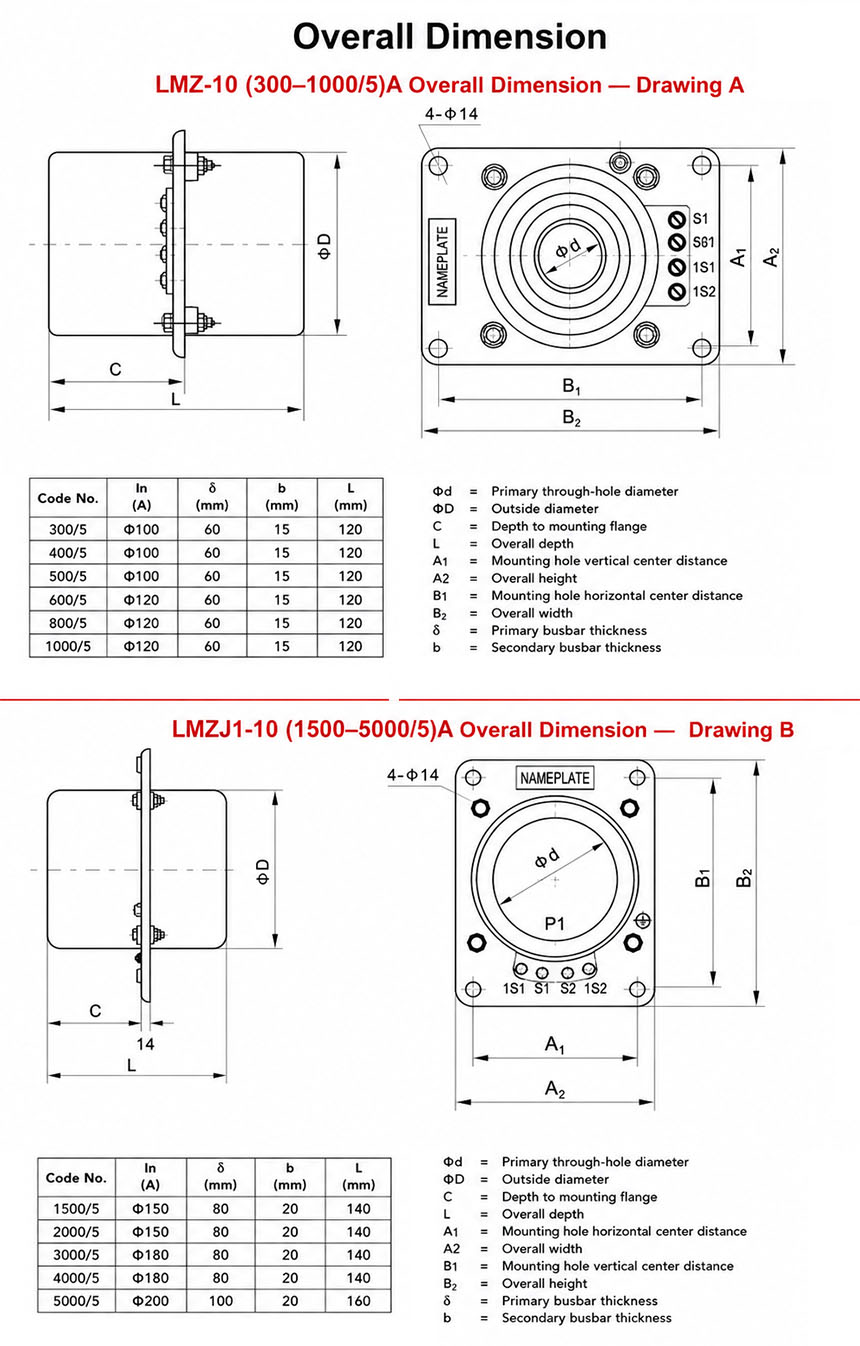

| Tipo | Corrente Primária Nominal (A) |
Classes de Exatidão |
L (mm) |
C (mm) |
D (mm) |
d (mm) |
A1 (mm) |
A2 (mm) |
B1 (mm) |
B2 (mm) |
Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LMZ-10 | 300 | 0,5/3 0,5/10P |
220 | 125 | 136 | 33 | 140 | 170 | 206 | 236 | 7,5 |
| 400 | 43 | ||||||||||
| 500-600 | 145 | 53 | |||||||||
| 750-800 | 63 | ||||||||||
| 1000 | 225 | 132 | 173 | 85 | 165 | 195 | 230 | 260 | 8,2 | ||
| LMZJ1-10 | 1500-2000 | 0,5/10P | 276 | 173 | 240 | 128 | 256 | 296 | 346 | 346 | 25,8 |
| 3000 | 177 | 256 | 143 | ||||||||
| 4000 | 168 | 305 | 170 | 300 | 340 | 420 | 420 | 26,5 | |||
| 5000 |
Instalação e fiação

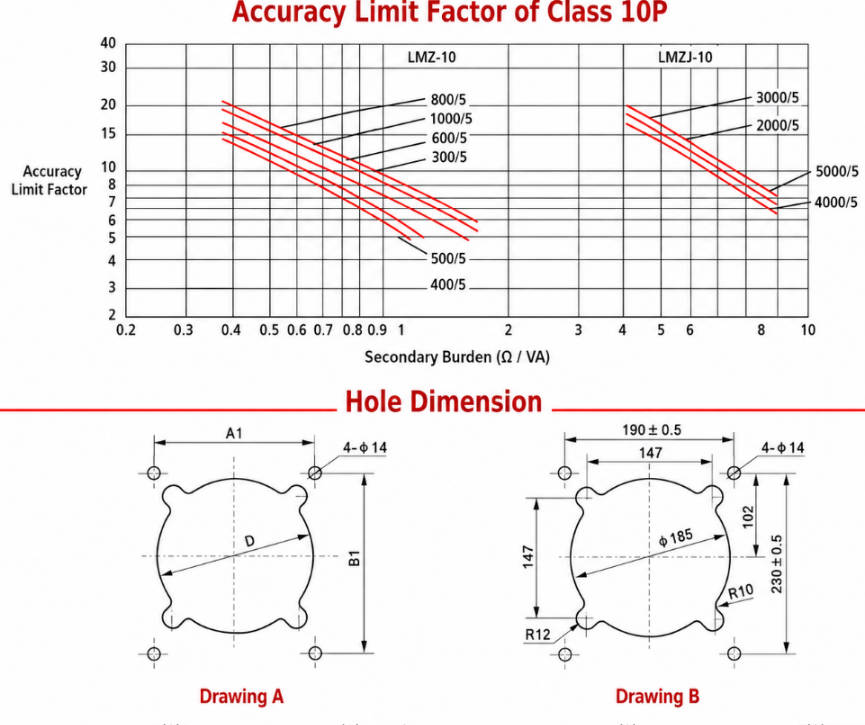

Diagrama de Instalação
Os transformadores de corrente LMZ-10 e LMZJ1-10 são projetados para instalação interna do tipo barra passante. A barra coletora primária atravessa a abertura central, e a unidade é fixada ao painel de manobra por meio da placa de montagem com posições pré-definidas dos furos. Certifique-se do alinhamento com o desenho aprovado do layout do painel antes da instalação definitiva.
Seleção e perguntas frequentes
Guia de Seleção
- Escolha o modelo conforme a relação e dimensões certificadas. Os dados indicam LMZ-10 para correntes nominais padrão e LMZJ1-10 para faixas superiores, mas a transição exata entre os modelos deve ser confirmada com o desenho atual da fábrica.
- Dimensione a relação primária conforme a carga contínua máxima. As correntes primárias disponíveis variam de 300A a 5000A com secundário fixo de 5A; verifique também os requisitos de corrente de curta duração e a faixa dos instrumentos conectados.
- Selecione a combinação de núcleos conforme a função. Utilize 0,5/0,5 ou 0,5/3 quando forem necessárias duas funções de medição, e 0,5/10P quando um núcleo alimentar medição e o outro alimentar proteção.
- Verifique a potência nominal e o fator de proteção de cada núcleo. As potências variam de 10VA a 100VA conforme a relação e o núcleo; para núcleos de proteção 10P, confirme se o fator limite de exatidão exigido é 10 ou 15 conforme a lista final.
- Confira toda a interface mecânica e de isolamento. Verifique dimensões da barra coletora, folga da abertura, recorte no painel, padrão dos furos de fixação, arranjo dos terminais, nível de isolamento do sistema, altitude e condições ambientes antes do pedido.
Perguntas Frequentes
P1: Quais níveis de tensão são suportados por este transformador de corrente tipo barra passante?
Suporta sistemas internos de média tensão de 10kV, 11kV e 12kV. A resina epóxi fundida garante isolamento confiável para essas classes. Confirme a tensão específica do sistema com nossa equipe de engenharia.
P2: Como a grande altitude afeta as condições de instalação?
Os modelos padrão são dimensionados para altitudes até 1000m. Para instalações acima desse limite, são necessárias derating ou modificações especiais de projeto. Entre em contato para avaliação de projetos em alta altitude.
P3: Quais correntes primárias estão disponíveis para este modelo?
Estes modelos cobrem correntes primárias de 300A a 5000A. Oferecem múltiplas classes de exatidão e combinações de carga para medição ou proteção. Especifique suas necessidades exatas de relação durante a consulta.
P4: Estes transformadores de corrente estão em conformidade com normas internacionais?
Sim, estão plenamente em conformidade com as normas IEC e GB1208-87. Isso garante compatibilidade global para aplicações em painéis internos de 10kV. Confirme a documentação de conformidade com nossa equipe comercial.
P5: As classes de exatidão podem ser personalizadas para projetos específicos?
Sim, diversas combinações de exatidão e carga estão disponíveis para atender requisitos específicos de aplicação. Configurações personalizadas estão sujeitas à confirmação da fábrica e quantidades mínimas de pedido. Envie suas especificações técnicas para uma cotação personalizada.
P6: Onde este transformador de corrente tipo barra passante com resina epóxi deve ser instalado?
É projetado especificamente para ambientes internos de painéis de média tensão. A construção tipo barra passante com isolamento em resina epóxi oferece proteção robusta para redes de distribuição de 10kV a 12kV. Verifique as dimensões mecânicas com nossa equipe de engenharia.
P7: Por que o ambiente de instalação é crítico para este TC em resina?
O isolamento em resina fundida exige ambientes livres de gases corrosivos, meios explosivos e vibração severa. Operar na faixa de -5°C a +40°C garante desempenho dielétrico ideal. Entre em contato para verificar as condições específicas do seu local.
Perguntas Frequentes
Q1: São os transformadores LMZ-10 adequados para painéis de 11kV e 12kV?
Sim, mediante confirmação do projeto. Eles são projetados para sistemas internos de classe 10kV, incluindo 10kV, 11kV e 12kV. Informe a tensão do sistema para verificação na fábrica.
Q2: Quais restrições ambientais aplicam-se à instalação destes transformadores em resina epóxi?
A instalação exige locais sem vibração severa, gases corrosivos ou poeira condutiva. A umidade relativa deve ser inferior a 85% a 20°C. Consulte os detalhes para ambientes agressivos.
Q3: Como dimensionar a corrente primária nos transformadores passantes LMZJ1-10?
Estes modelos suportam correntes primárias nominais de 300A a 5000A. As combinações de exatidão e carga variam conforme a aplicação. Entre em contato para especificar a relação exata.
Q4: Estes transformadores de corrente de 10kV atendem às normas IEC?
Sim, os equipamentos são fabricados em conformidade com as normas IEC e GB1208-87. A documentação técnica e os certificados são fornecidos conforme solicitado. Solicite o relatório de testes ao comprar.
Q5: O modelo LMZ-10 pode ser aplicado em altitudes superiores a 1000 metros?
A instalação padrão é limitada a 1000 metros de altitude. Para altitudes superiores, o projeto requer especificação e ajustes de isolamento personalizados. Contate nossa engenharia para avaliação técnica prévia.
Q6: Qual o tipo de transformador de instrumentos fabricado pela Daulma para média tensão?
A Daulma fabrica transformadores de corrente tipo barra passante com isolamento em resina epóxi fundida. São ideais para medição e proteção em painéis internos de média tensão. Verifique o catálogo para mais aplicações.
